旋转折叠式便携USB数据存储U盘结构

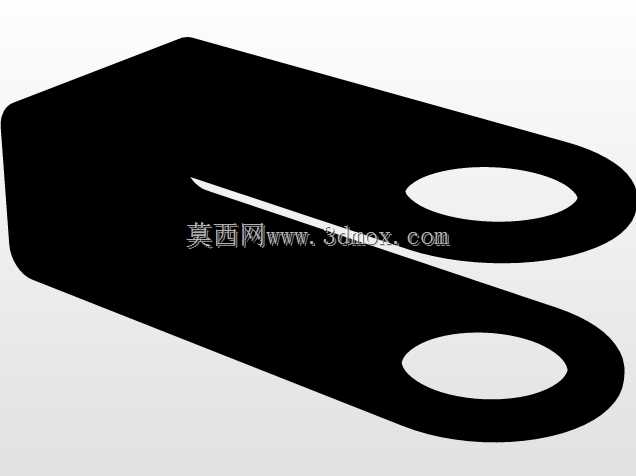

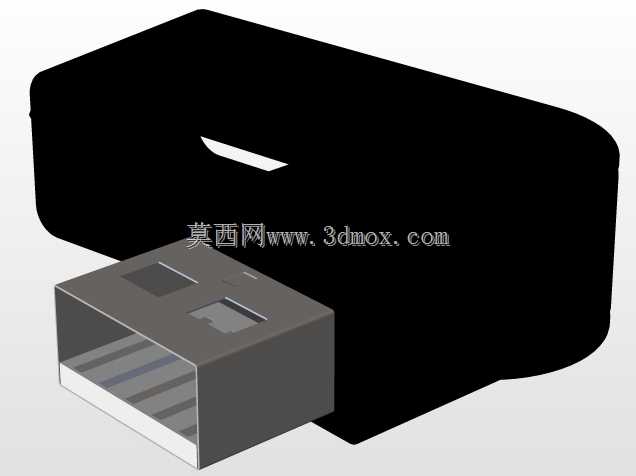

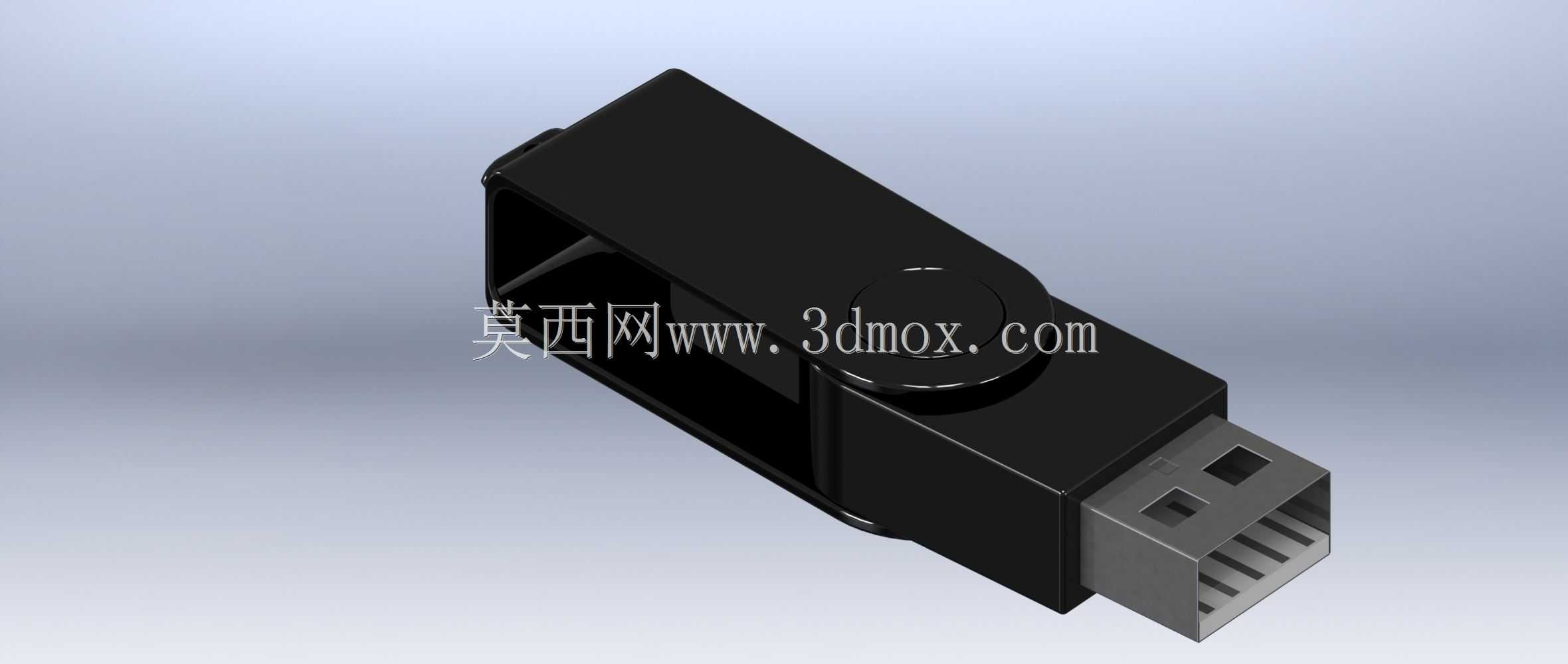

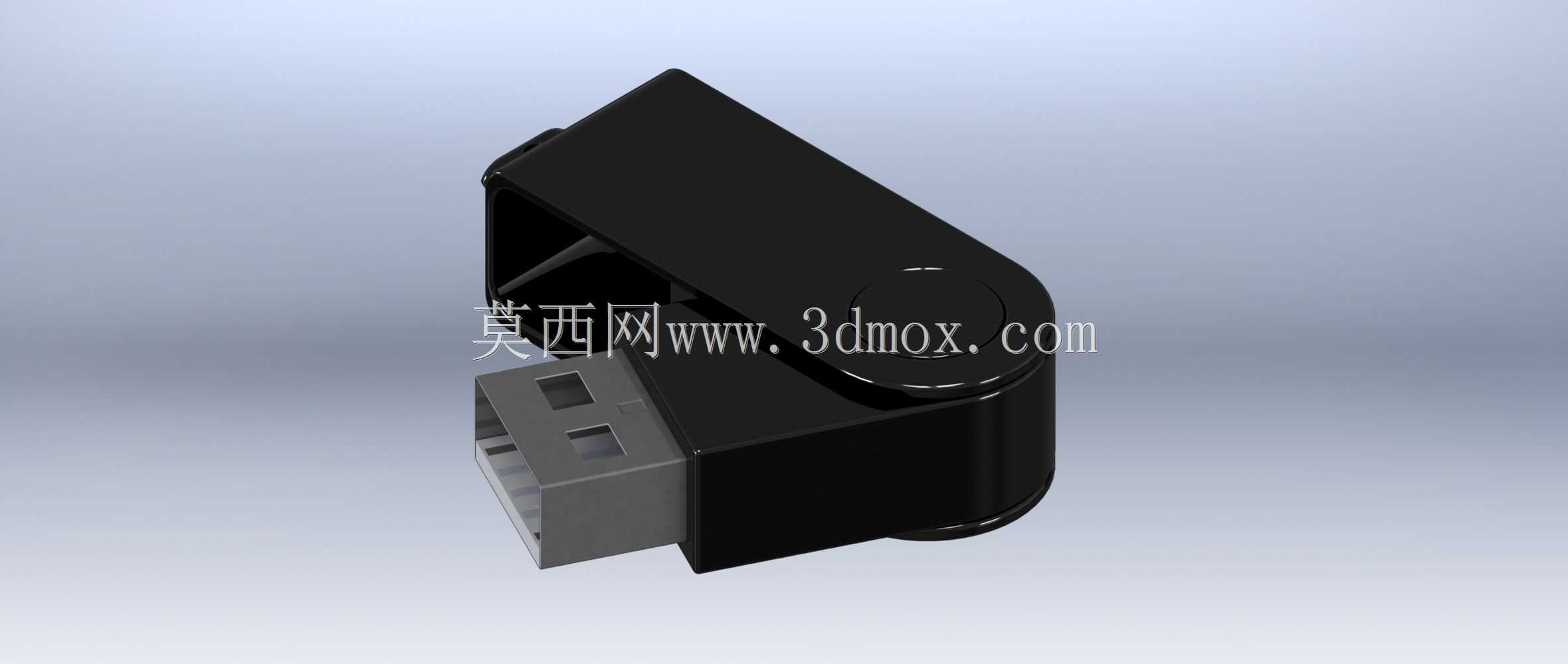

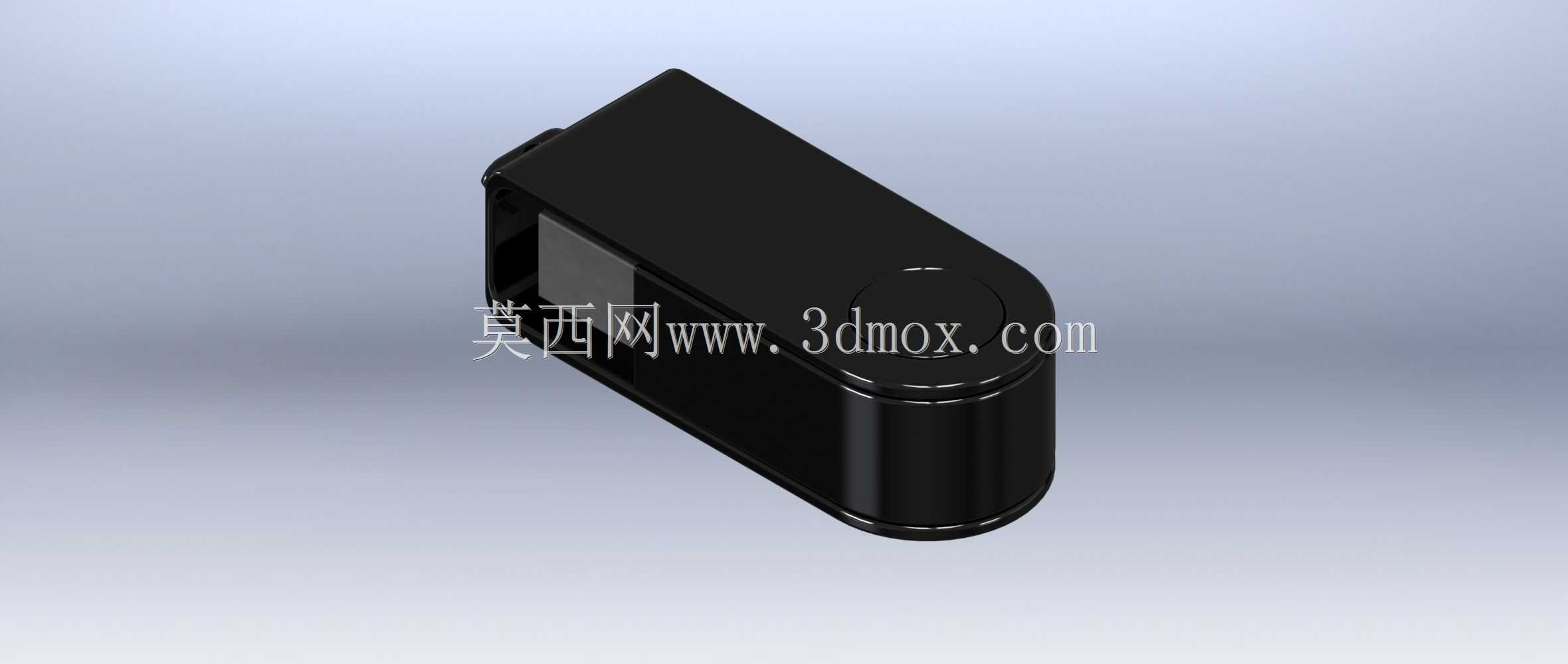

日常办公场景里，这类旋转折叠结构的U盘是工程人员随身拷贝图纸、程序文件的高频使用配件，不同于带独立保护帽的传统款式，该结构把USB接头与存储主体通过端部的旋转轴做铰接整合，彻底避免了保护帽丢失导致接头积灰、引脚磕碰变形的常见问题，在车间调试设备、外出对接方案的移动使用场景下，可靠性提升非常明显。从结构设计逻辑来看，整个产品分为两个核心装配部分：一侧是内置Flash存储芯片与PCB控制板的主体仓，外壳做了圆角过渡处理，握持时不会硌手，表面做哑光磨砂质感处理，既可以减少日常使用的划痕残留，也能避免手持插拔时打滑；另一侧是金属USB公头的固定基座，基座与主体仓通过同轴的阻尼转轴连接，旋转角度限位在0到90度区间，0度状态下USB公头完全收纳进主体仓的预留凹槽内，整体外轮廓没有突出的尖锐结构，放在工装口袋、工具包内不会勾挂布料或者刮擦其他物品，90度状态下公头完全伸出，与主体形成垂直的受力结构，插拔时可以直接握持主体施力，不会出现接头弯折的情况。做结构设计时，转轴的阻尼参数是核心考量点，阻尼力需要控制在单指可以轻松拨动旋转，但收纳状态下不会因为日常晃动自行松脱伸出的区间，转轴内部采用金属轴套配合塑料卡齿的结构，既保证足够的旋转寿命，也能长期使用后保持阻尼稳定性，不会出现松垮晃动感。USB公头采用标准通用尺寸，金属外壳厚度0.3mm，引脚间距完全符合USB2.0规范的公差要求，插入电脑、工控机、设备调试口时的插拔力控制在标准区间，不会出现过紧难以拔出或者过松接触不良的问题。主体仓的内部空间做了精准的堆叠适配，PCB板与存储芯片通过卡扣固定在壳体内壁，不需要额外打胶固定，装配工序简单，后期如果需要维修更换芯片也可以无损拆开外壳，壳体的合模线做在侧面非接触位置，握持时不会有明显的刮手感，端部转轴处的配合间隙控制在0.1mm以内，既保证旋转顺畅，也不会出现明显的晃动虚位。从安装适配边界来看，该U盘完全伸出状态下的总长度控制在60mm以内，主体部分的截面尺寸为20mm*12mm，插入设备USB接口后，突出设备表面的长度不到40mm，在设备接口排布紧密、相邻接口间距较小的场景下，不会遮挡旁边的接口，比如工控机面板上并排布置的多个USB口、笔记本电脑侧边紧贴的接口位，都可以正常使用，不会出现插了这个U盘就没法插相邻设备的问题。日常使用中，这种无帽旋转结构的U盘还有一个很实用的设计点，就是收纳状态下USB公头的金属部分完全被壳体包裹，即使和钥匙、卡尺、螺丝刀这类金属工具放在同一个工具袋里，也不会出现金属引脚被刮歪、接口短路的问题，非常适合需要经常在车间、办公室、外协场地之间往返的工程技术人员使用，不需要额外准备收纳袋，直接放在口袋里就可以携带。外壳材质选用高强度ABS工程塑料，抗摔性能优异，从1.2米高度掉落到水泥地面上，壳体不会开裂，转轴结构也不会错位，完全满足工业场景下的粗放使用需求，壳体表面可以做丝印标识，方便不同使用者区分各自的存储设备，避免混用导致文件交叉拷贝错误。在结构建模过程中，需要重点关注旋转轴的同轴度公差，以及公头伸出位置的定位精度，保证每次旋转到打开位置时，USB公头的位置度偏差在0.05mm以内，确保插入接口时不会出现对位不准的问题，同时收纳凹槽的尺寸要和公头的外形做0.2mm的间隙配合，收纳时不会出现卡滞，也不会有明显的松动旷量。
