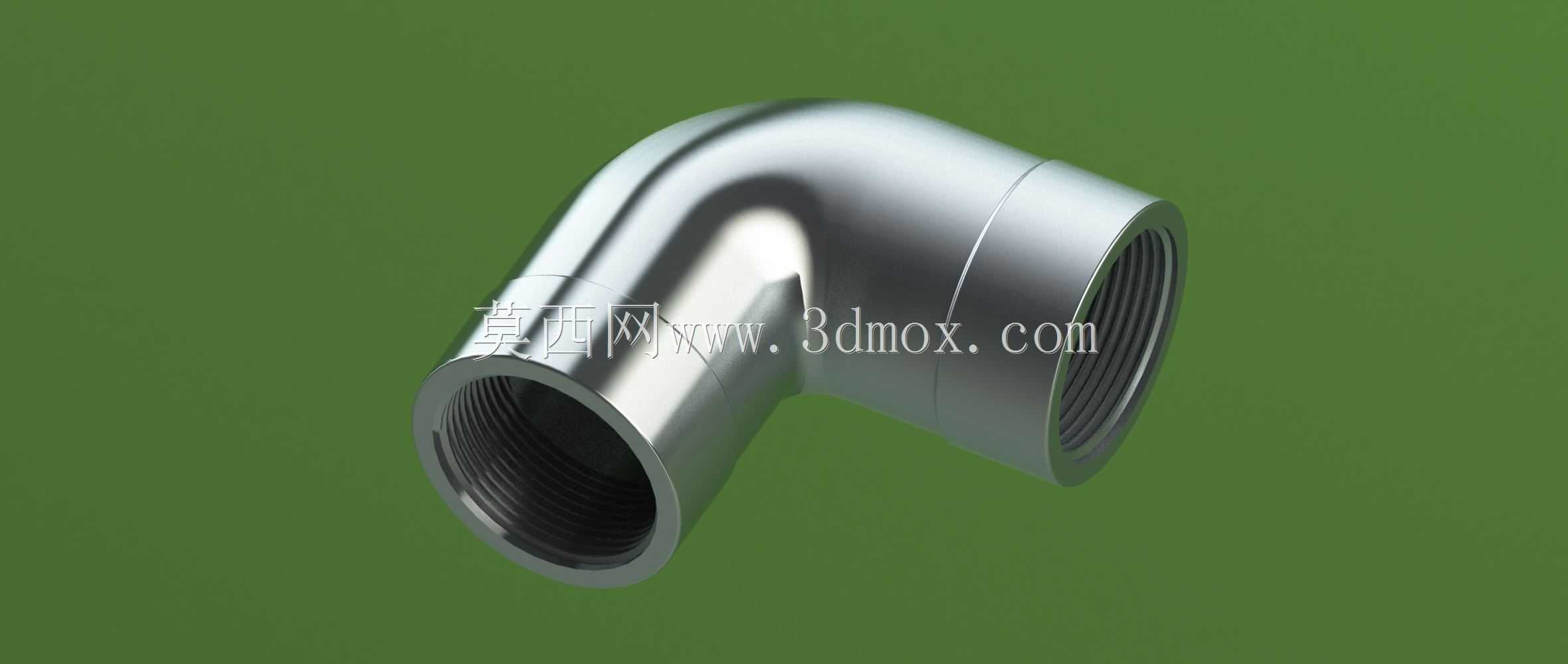

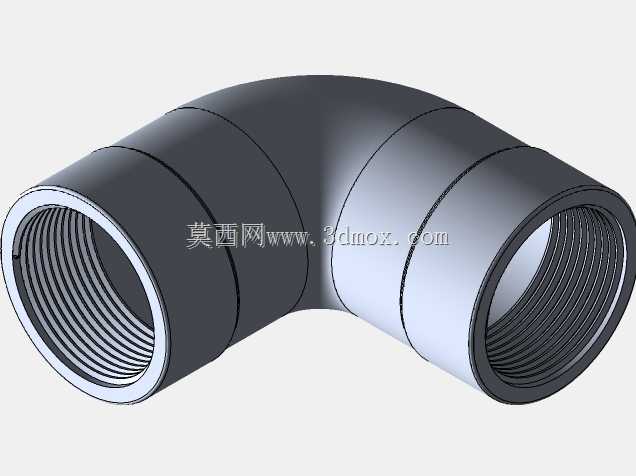

内螺纹连接90度直角弯头管件结构

在民用给排水、工业流体输送、暖通空调、气动液压管路等场景中，90度内螺纹弯头是改变管路走向最常用的基础连接件，这类部件不需要额外焊接或法兰对接，依靠两端的内螺纹与对应规格的外螺纹管材、阀件直接旋接，安装效率高，后期拆改维护也十分便捷，广泛应用在住宅厨卫给水支管、车间压缩空气支路、小型液压站油路、消防喷淋支管等对安装空间有局限的管路布局中。这款弯头采用等径90度弯折结构，两端接口规格一致，适配同公称通径的带外螺纹管路部件，弯折处做了平滑的圆弧过渡设计，而非直角硬弯折，这一设计能够有效降低流体流经转向位置时的局部阻力，减少介质在拐角处的紊流、涡流产生，既可以降低管路运行时的流体噪音，也能减少介质中杂质在拐角位置的沉积概率，延长管路整体的通畅运行周期。从结构设计逻辑来看，这款弯头的主体采用等壁厚设计，弯折段的壁厚与两端直段壁厚保持一致，避免了弯折位置因壁厚不均产生的应力集中问题，在承受管路内压、外部安装扭力时，应力能够均匀分布在整个弯头本体上，不会出现局部应力过高导致的开裂、螺纹变形等失效问题。两端的内螺纹采用标准管螺纹设计，螺纹牙型规整，螺距符合通用管螺纹标准，旋合时能够保证足够的啮合长度，配合生料带、密封胶等辅助密封材料，可以实现可靠的静密封，在常规工作压力下不会出现渗漏问题。弯头的外表面做了光滑的圆弧过渡处理，没有尖锐的棱角，一方面是加工过程中锻压/铸造成型后便于表面处理，另一方面在安装操作时也不会划伤施工人员，在狭小空间内布设管路时，也不会剐蹭周边的其他管线或保温层。从安装边界来看，这类弯头的轴向安装尺寸紧凑，两端接口的中心距与同规格标准弯头尺寸一致，在管路设计排布时，可以直接套用标准管件的安装尺寸进行空间校核，不需要额外预留特殊的安装操作空间，安装时仅需要使用普通管钳卡住弯头两端的六角拧动位置（图中未展示拧动位但标准件均有该结构）即可完成旋紧操作，不需要特殊的专用安装工具。在实际选型应用中，这类内螺纹弯头适配的介质包括常温清水、压缩空气、低压液压油、采暖热水等常规非强腐蚀流体，根据材质的不同可以适配不同的工作温度与压力范围，图中展示的金属质感外观对应金属材质弯头，相比塑料材质弯头，其抗机械冲击能力、耐温耐压能力更强，适合在工业管路、明装给排水管路等对部件机械强度有一定要求的场景使用。在管路布局设计时，使用这类90度弯头可以灵活调整管路走向，在遇到墙体转角、设备接口位置偏移、管线需要绕开障碍物等情况时，不需要对管材进行弯折，仅通过搭配对应数量的弯头即可完成管路走向调整，大幅降低现场施工的难度，也减少了管材弯折带来的通径缩小、管壁应力集中等隐患。从建模细节来看，这款弯头的模型还原了内螺纹的牙型细节、弯折处的平滑曲面、两端接口的端面倒角结构，端面倒角的设计既可以在安装时引导外螺纹管件顺利旋入，避免螺纹第一牙磕碰损坏，也能减少安装时密封材料被端面切断的概率，提升密封可靠性。弯头的内壁同样做了光滑处理，没有明显的凸起或凹陷，流体流经内壁时的沿程阻力更小，也不容易挂留介质中的杂质，在输送带有微小固体颗粒的流体时，也能降低堵塞的风险。在实际管路系统中，这类弯头虽然是小型基础部件，但其可靠性直接影响整个管路系统的运行稳定性，如果弯头螺纹加工精度不足，安装后很容易出现渗漏，需要反复拆修，甚至造成管路跑水、漏气等故障；如果弯折处的流道设计不合理，会大幅增加管路的整体阻力，导致水泵、空压机等动力设备的输出能耗升高，长期运行的隐性成本会明显上升。因此这类基础管件的设计，看似结构简单，实则需要兼顾结构强度、流道性能、安装便利性、密封可靠性等多方面的要求，每一处结构细节都对应实际使用中的具体需求，没有多余的冗余设计。
