内螺纹连接方形法兰结构设计

在流体输送管路系统、小型液压动力单元、气动控制回路以及部分低压工业设备的接口设计中，这类带内螺纹的方形法兰是非常常见的转接连接件，很多刚入行的结构工程师容易忽略这类小零件的细节设计，往往在实际装配阶段才发现干涉、密封失效或者安装空间不足的问题。从实际应用场景来看，这类法兰主要用在管路与设备面板、阀块本体或者箱体侧壁的连接位置，区别于常规的圆形对夹法兰，方形结构的四个安装孔位在小空间布局里更易调整安装角度，尤其是在紧凑型液压站的阀组集成设计中，方形法兰的侧边可以紧贴相邻阀件的安装面，不会像圆形法兰那样出现圆弧面挤占相邻元件安装空间的问题。

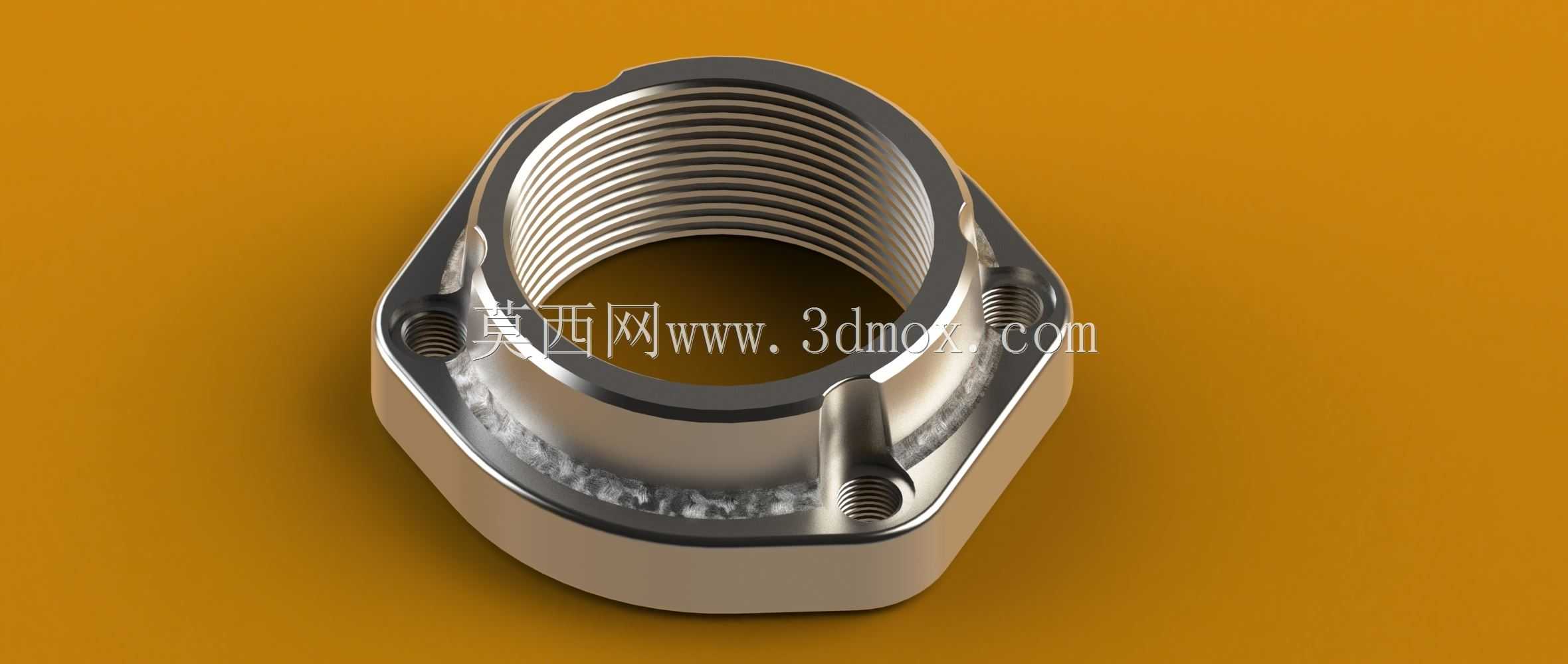

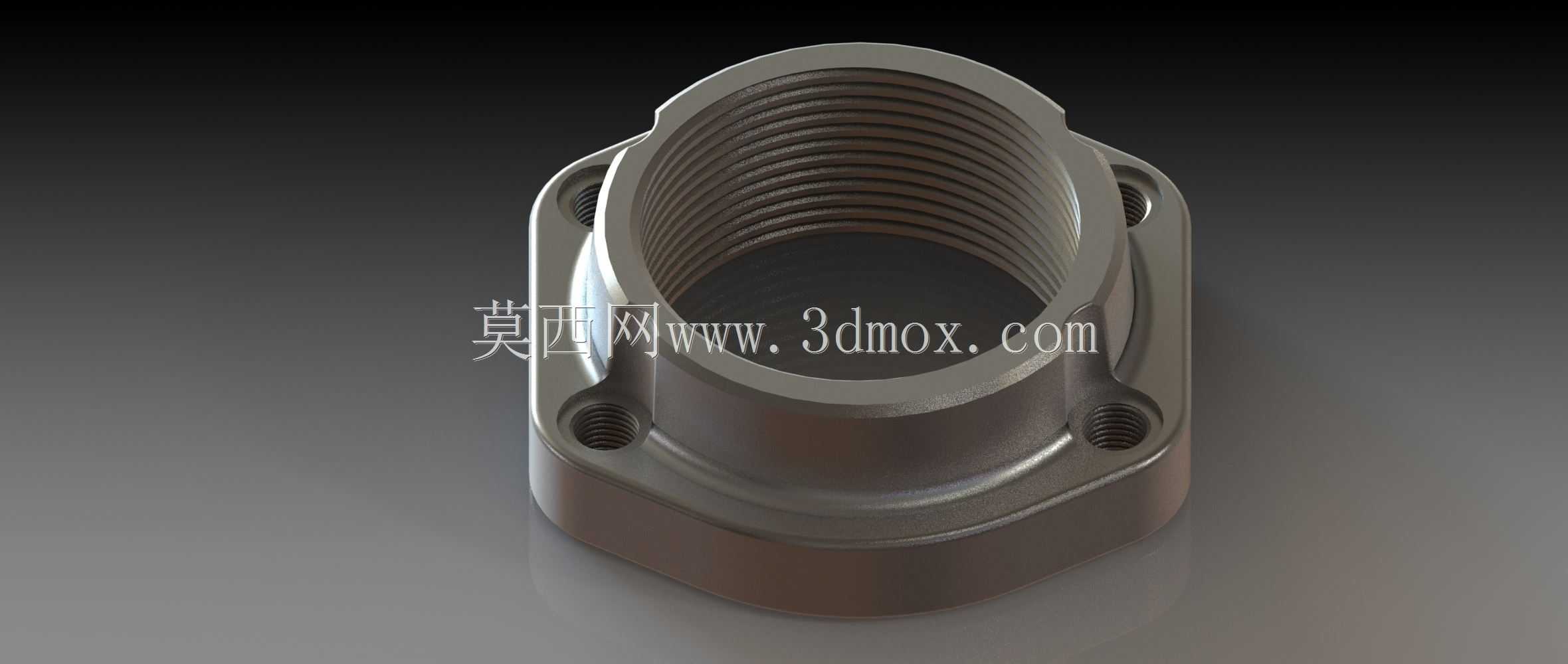

从功能特性上看，法兰中心的通体内螺纹用于直接旋入外螺纹管路，不需要额外搭配过渡接头，减少了管路系统的泄漏点；本体外侧均匀分布的四个螺纹孔是安装锁紧位，使用内六角螺钉即可将法兰整体固定在设备的安装基准面上，法兰与安装面接触的端面需要加工出密封槽，装配时搭配O型密封圈就能实现端面静密封，可承受1.6MPa以内的常规流体压力，覆盖大多数低压气动、润滑以及冷却水回路的使用需求。很多新手建模时容易把四个安装孔做成光孔，实际生产中如果安装面背后没有足够的螺母放置空间，光孔结构会完全无法装配，这也是这类法兰设计时优先采用本体攻丝结构的核心原因，适配设备侧壁、阀块这类无法在背面操作螺母的安装场景。

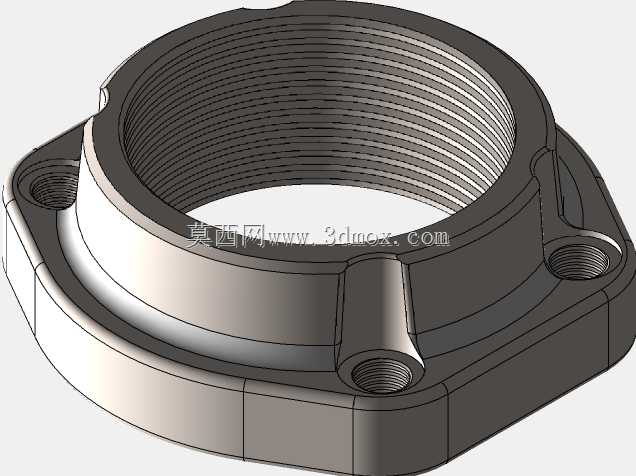

设计这类法兰的时候，首先要确定中心内螺纹的规格，螺纹的有效旋合长度不能小于螺纹公称直径的1.2倍，避免管路旋入后连接强度不足出现滑牙或者受力断裂的问题；其次是四个安装孔的中心距公差要控制在±0.1mm以内，保证和设备安装面板上的预制孔位完全对齐，不会出现螺钉强行锁入导致的法兰变形，一旦法兰端面发生翘曲，密封面的平面度被破坏，后续加压测试时必然会出现渗漏。法兰本体的外形采用方形切角的结构，不是完全的直角方形，切角位置一方面可以去除加工时的锐边毛刺，避免装配时划伤操作人员，另一方面也能减少相邻零件的干涉概率，在空间局促的安装位置，切角处可以预留出管路扳手的操作空间，不用额外扩大整体安装腔的尺寸。

从安装边界尺寸来看，这类法兰的整体厚度需要根据螺纹规格匹配，以常见的1寸内螺纹规格为例，法兰本体厚度控制在18mm左右即可，既保证内螺纹有足够的旋合长度，也不会因为过厚导致整体重量增加、材料浪费；四个安装孔的中心距要比中心螺纹的大径大20mm以上，保证锁入螺钉的时候，螺钉头部不会和中心旋入的管路外壁发生干涉；法兰朝向管路的一侧做了锥形过渡结构，从内螺纹端口位置平缓过渡到方形本体的端面，这个过渡结构不是为了外观好看，而是为了降低流体在接口位置的紊流概率，减少流体经过接口时的压力损失，同时也能增强法兰根部的结构强度，避免管路受到侧向力的时候在螺纹根部出现应力集中断裂。

实际建模过程中，还要注意内螺纹的收尾结构，不能把螺纹直接做到法兰的密封端面位置，要在靠近密封面的一侧留出2-3牙的光整退刀位置，一方面方便螺纹加工时退刀，另一方面也能避免螺纹牙型破坏密封端面的平面度，影响密封效果。四个安装螺纹孔的底部要预留足够的攻丝余量，不能把螺纹孔钻通，否则螺钉锁入过长会顶到密封面或者穿透法兰本体，造成密封失效或者连接强度不足。另外法兰外圆周上的几个小凸台结构，是为了安装时方便用扳手卡住法兰本体，避免旋入管路的时候法兰跟转，不需要额外设计复杂的防转结构，靠这几个小凸台抵靠在安装腔的侧壁上就能实现周向定位，简化了安装工序。这类零件虽然结构不复杂，但每一处尺寸细节都对应实际装配和使用的需求，脱离工程实际的建模往往会在加工或者装配阶段出现各种问题，这也是做机械结构设计需要反复结合现场实际调整的原因。
