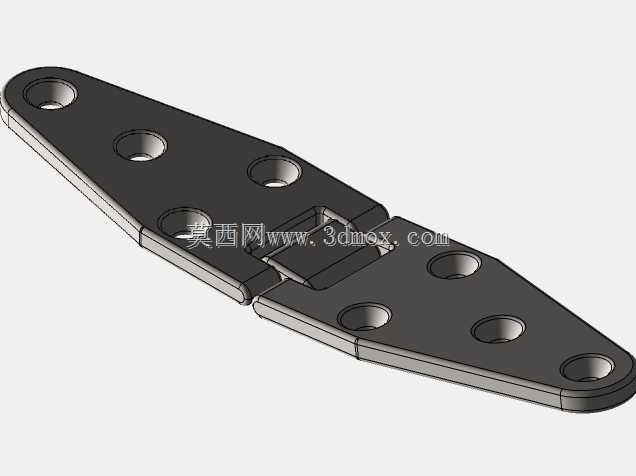

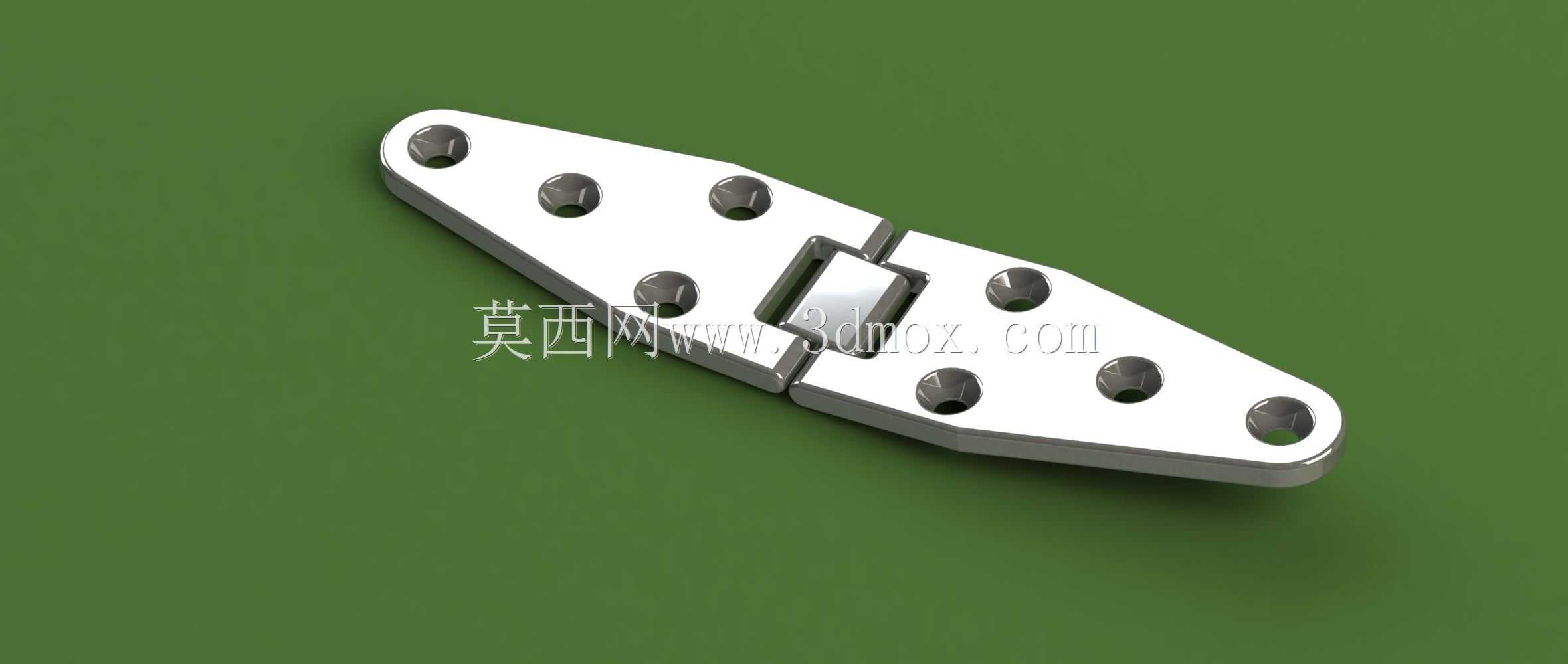

长条形对称多孔重载工业铰链结构

这类长条形对称结构的铰接件，常被应用在需要大跨度承重连接的工业场景中，比如大型设备检修门、特种箱体翻盖、重型工装防护门、物流设备侧开挡板等位置，和普通小型民用合页不同，它的整体受力分布更均匀，能承受更高的静载荷与反复开合带来的疲劳载荷，不会因为长期受力出现局部变形或者连接失效的问题。从结构设计逻辑来看，整体采用对称式布局，中间的铰接转轴区域做了嵌入式的咬合结构，两个页片在闭合状态下可以完全贴合，转轴部分的配合间隙控制在极小范围，既保证开合过程无卡滞，也能避免开合过程中出现径向窜动，提升整体连接的稳定性。页片上的安装孔采用等距对称排布，一共8个安装孔位，每个孔位都做了沉头设计，安装后紧固件头部可以完全埋入页片表面，不会出现凸起干涉，既保证安装后外观平整，也能避免开合过程中凸起的螺栓头剐蹭周边结构。安装孔的排布间距经过受力校核，靠近转轴位置的孔位和远端孔位的间距匹配常见的工业型材、钢板的安装孔距标准，不需要额外对安装基面做二次打孔修改，就能直接适配多数常规工业安装场景。页片的外形做了圆弧过渡处理，所有边角位置都没有尖锐棱角，既避免安装调试过程中划伤操作人员，也能减少应力集中，提升页片整体的结构强度，在承受重载的时候不会因为边角应力集中出现开裂问题。中间的铰接配合面做了贴合度优化，两个页片的接触面经过平面度处理，闭合状态下没有明显缝隙，能在一定程度上阻挡粉尘、碎屑进入转轴区域，减少日常维护的频次，适合在车间、户外设备等有一定粉尘的工况下使用。从安装边界来看，这类铰链的整体厚度控制在适配常规钣金门、型材框架门的安装范围，安装时不需要在门体或者框架上做太深的沉槽，只需要保证安装基面的平面度在公差范围内，按照孔位标记打孔后用沉头螺栓紧固即可，安装完成后页片和安装基面完全贴合，不会出现翘边、悬空的问题，保证受力均匀传递到整个安装基面，而不是集中在单个螺栓位置。在实际选型应用中，这类铰链适合开合角度在180度以内的连接场景，开合过程中两个页片绕中间转轴转动，没有额外的阻尼结构，属于无阻尼自由开合的铰接件，如果需要定位或者阻尼效果，可以额外搭配阻尼转轴或者支撑气杆使用。它的页片整体宽度较窄，适合安装在对安装空间有一定限制的侧边位置，不会占用过多的门体或者框架侧边空间，对于一些侧边空间紧凑的设备结构来说，这类窄体长页片的铰链比宽页铰链的适配性更强。在建模过程中，这类结构需要重点关注转轴部分的配合公差，两个页片的转轴孔同轴度需要控制在合理公差范围内，否则装配后会出现开合卡滞、磨损过快的问题；同时沉头孔的深度需要匹配对应规格沉头螺栓的头部尺寸，保证螺栓安装后不突出页片表面；页片的整体厚度需要根据额定载荷做校核，避免在承受重载时出现页片弯曲变形，影响正常开合使用。另外，这类铰链的表面处理通常采用金属镀层处理，具备一定的防锈能力，能适应常规湿度的工业环境，如果是在腐蚀较强的工况下使用，也可以更换不锈钢材质加工对应结构，只需要保证孔位、铰接配合尺寸一致即可直接替换，不需要修改安装基面的结构。
