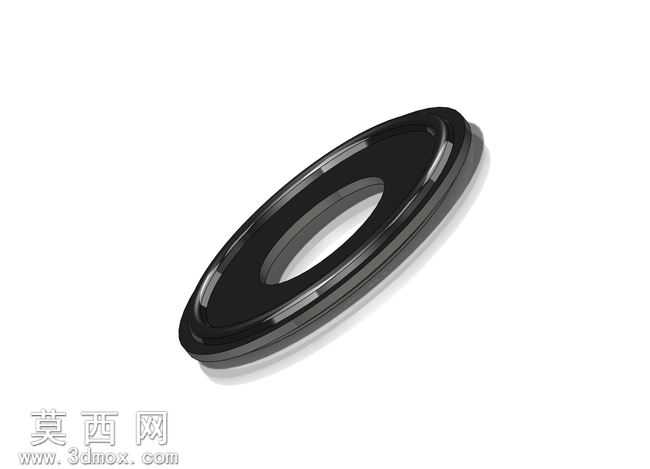

40MP/40MO规格卫生级三夹垫片压缩结构

本模型为卫生级管路系统配套的三夹式密封垫片，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循ASME BPE压缩-2009标准尺寸规范，针对公称尺寸6的适配场景完成结构校准，确保模型尺寸与实际工业应用场景的公差要求完全匹配。建模阶段首先绘制垫片的中心基准轴与径向基准面，通过旋转凸台命令生成垫片的基础环形基体，精准控制垫片的内外径尺寸、整体厚度参数，随后对垫片的上下密封接触面做微弧面过渡处理，模拟实际密封件的受压形变适配结构，同时在垫片的外圈定位环位置做等距偏移的限位凸缘结构，确保垫片安装时可与三夹接头的卡槽精准对位，避免安装错位导致的密封失效问题。材质渲染阶段，针对卫生级垫片常用的橡胶、硅胶类密封材质做材质参数调试，调整材质的漫反射颜色为深黑色，设置适度的高光反射参数与轻微的半透明折射效果，还原弹性密封材质的真实视觉质感，同时对模型边缘做微小的圆角处理，避免尖锐棱角不符合实际加工工艺的问题。结构设计上，该垫片为环形对称结构，中心通孔与管路通径完全匹配，上下两面为平行密封面，外圈的定位结构可适配40MP/40MO规格的卫生级三夹接头，安装时通过卡箍的夹紧力使垫片两面与接头端面紧密贴合，实现管路连接位置的流体密封，满足食品、制药等卫生级管路系统的无滞留密封要求。模型配置中包含对应公称尺寸的完整装配适配参考，可直接导入装配体完成管路接头的密封组件装配，无需额外调整尺寸参数，模型同时导出了通用STL格式，可兼容多数三维软件打开使用，也可用于3D打印样件验证、装配干涉检查等场景。设计过程中充分考虑了卫生级配件的易清洁、无死角要求，垫片所有过渡位置均采用圆弧过渡，不存在清洁死角，符合卫生级管路配件的设计规范，可直接用于卫生级流体管路的设计选型参考、装配模拟演示以及生产加工的尺寸参考。
