手动绞肉机外观结构三维设计

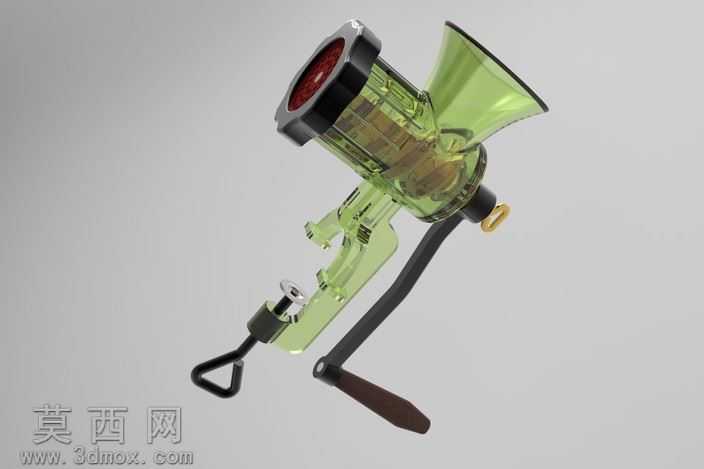

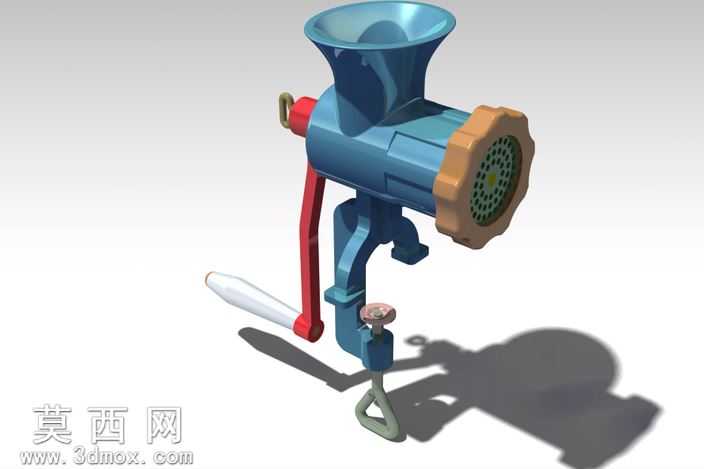

本作品为手动绞肉机的三维数字化模型，采用Catia V5R20完成全参数化建模与渲染输出，完整还原了传统手动绞肉设备的全部结构细节与外观特征。建模过程遵循自底向上的装配设计思路，首先对各个独立零部件进行单独建模，确保每个零件的尺寸比例、结构特征完全符合实物的功能逻辑。进料斗采用敞口漏斗式曲面建模，通过多段曲面放样、曲率连续调整实现光滑的内壁过渡，保证物料能够依靠重力顺畅送入绞送腔室，外壁做了细微的拔模斜度处理，还原金属冲压件的成型特征。主机腔体部分采用实体建模结合抽壳命令完成，外部的加强筋、定位凸台通过凸台拉伸与圆角修饰实现，还原铸造金属壳体的厚重质感，腔体前端的出肉孔板采用阵列命令完成密集圆孔的均匀排布，孔边做了微小倒角处理，还原真实孔板的切削加工特征。手摇驱动部分包含木质握柄、金属摇臂、传动转轴，握柄采用回转体建模，表面做了细微的纹理凹凸模拟实木握持质感，摇臂通过弯折曲面建模还原金属锻压的形态，转轴与腔体的配合位置做了轴肩、卡槽的细节设计，保证装配逻辑的合理性。底部的夹装固定结构包含C型夹座、调节螺杆、压脚，螺杆部分做了逼真的螺纹特征建模，压脚底部做了防滑纹理设计，完整还原设备可夹持在桌面固定的功能结构。材质渲染阶段，金属部件统一采用哑光铸铝材质，调整粗糙度参数模拟使用过程中形成的温润金属光泽，木质握柄采用深棕色木纹材质，添加细微的凹凸贴图还原木材的自然纹理，夹装螺杆部分采用亮面镀锌金属材质，区分不同部件的材质差异。场景搭建采用简洁的浅灰色无缝背景，布置三点式柔和光源，主光从侧上方投射形成自然的明暗过渡，辅光补亮暗部细节避免死黑，背光勾勒模型轮廓提升立体感，最终渲染效果真实细腻，完整展现了手动绞肉机的结构特点与外观质感，可用于产品结构演示、教学参考、文创设计等场景。
