插闩式定位锁紧钻床加工夹具

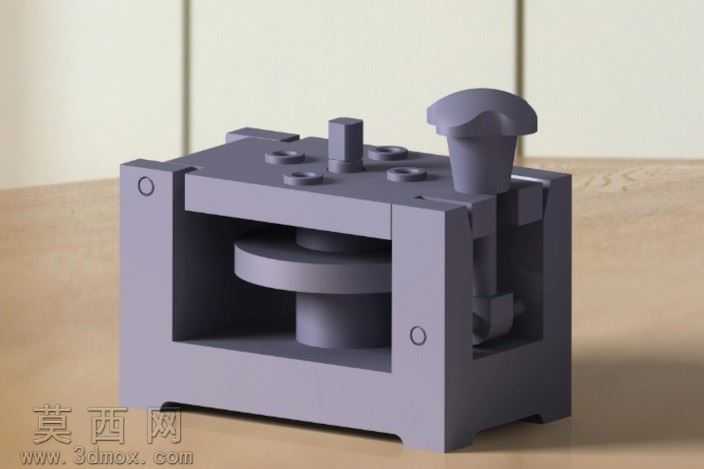

本钻夹具采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对各配合部件的公差预留、装配间隙进行了精准的参数化设定，确保模型可直接对接生产加工的工艺要求。模型整体采用箱式框架主体结构，框架主体选用灰铸铁材质进行渲染表现，表面做哑光喷塑质感处理，还原工业工装的真实材质触感，避免过度反光影响结构观察。夹具核心设置了带蘑菇头操作手柄的插闩式锁紧机构，操作手柄采用防滑曲面造型，符合人体工学操作逻辑，锁紧插销与框架侧壁的导向孔采用H7/g6间隙配合设计，保证锁紧动作顺畅无卡滞，同时可提供足够的锁紧力避免工件加工时移位。框架内部设置了带定位凸台的工件承载座，承载座表面预留了对应钻孔位置的让位通孔，可在钻孔加工时对刀具进行导向，同时避免钻伤夹具本体，承载座下方设置了可调节的支撑垫块，可适配不同厚度工件的装夹需求。框架顶面设置了多个定位销孔与螺栓安装位，可根据加工需求更换不同规格的定位套，适配不同孔径、不同孔位的钻削加工场景。建模过程中对所有活动部件进行了装配约束验证，模拟了工件装夹、锁紧、钻孔加工、松脱卸料的完整动作流程，排查了结构干涉问题，保证各运动部件的行程合理、操作空间充足。渲染阶段采用柔和的工业场景漫射光源，对夹具的边角棱线做了细微的倒角光影处理，既突出了各部件的结构轮廓，又还原了金属机加工零件的真实质感，整体结构紧凑，装夹操作便捷，可有效提升钻孔加工的定位精度与装夹效率，适用于小型盘类、板类零件的批量钻削加工场景。
