球体分选输送分类装置运动仿真设计

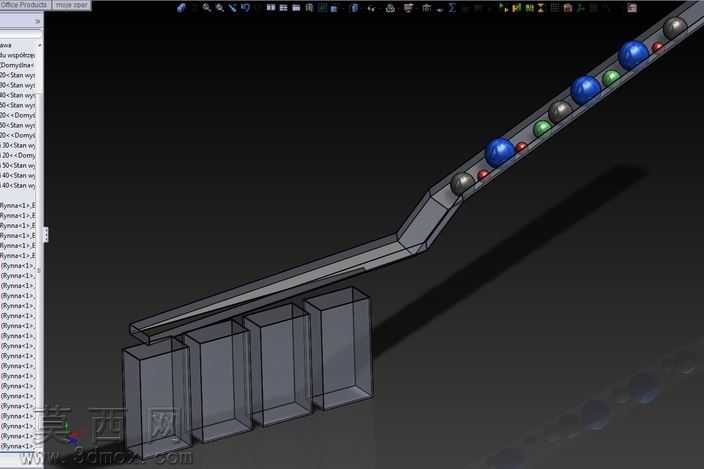

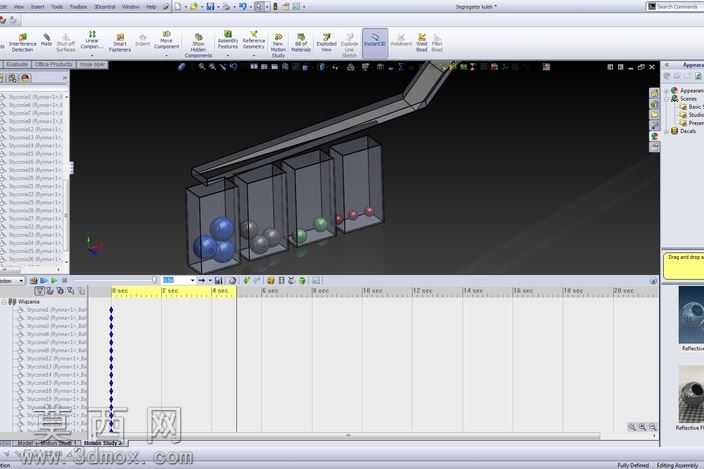

本作品为球体物料分选分类装置的三维建模与运动仿真设计，整体建模过程严格遵循机械设计的实际装配逻辑，先完成单个零件的特征建模，再按照装配约束关系完成整体组装。装置主体包含倾斜导料滑道、多格分料仓体结构，导料滑道采用光滑曲面过渡设计，可保证球体依靠自身重力顺畅下滑，分料仓沿滑道末端依次排布，不同仓体对应不同规格球体的收纳空间。建模过程中对各零件的材质进行了对应设置，金属结构件赋予哑光金属材质，不同规格的球体分别赋予蓝、灰、绿、红等差异化的材质色彩，既便于直观区分不同类别的球体，也让整体模型的视觉呈现更贴近真实设备的质感。在结构设计上，重点考量了球体滚落过程中的运动轨迹合理性，对滑道的倾斜角度、仓体的间隔距离、仓口的挡边高度都做了适配性调整，避免球体滚落过程中出现卡滞、跳脱的情况，保证分选过程的流畅性。运动仿真环节基于真实物理重力规则搭建模拟环境，还原现实场景中重力对球体运动的影响，通过运动算例模块生成完整的运动过程动画，可直观观测不同规格球体从滑道进入对应分料仓的完整过程，仿真过程中同步生成运动时间轴数据，可清晰查看各时间节点球体的位置状态，验证分选逻辑的可行性。整个设计围绕重力驱动的无动力分选思路展开，无需额外配置动力元件，依靠球体自身重力与结构导向完成分类作业，结构简洁实用，可作为小型物料分选设备的设计参考，建模过程中所有特征参数均可编辑调整，方便后续根据实际分选需求修改滑道角度、仓体尺寸等参数，适配不同规格球体的分选作业场景。
