商超多层组合式陈列展架结构设计

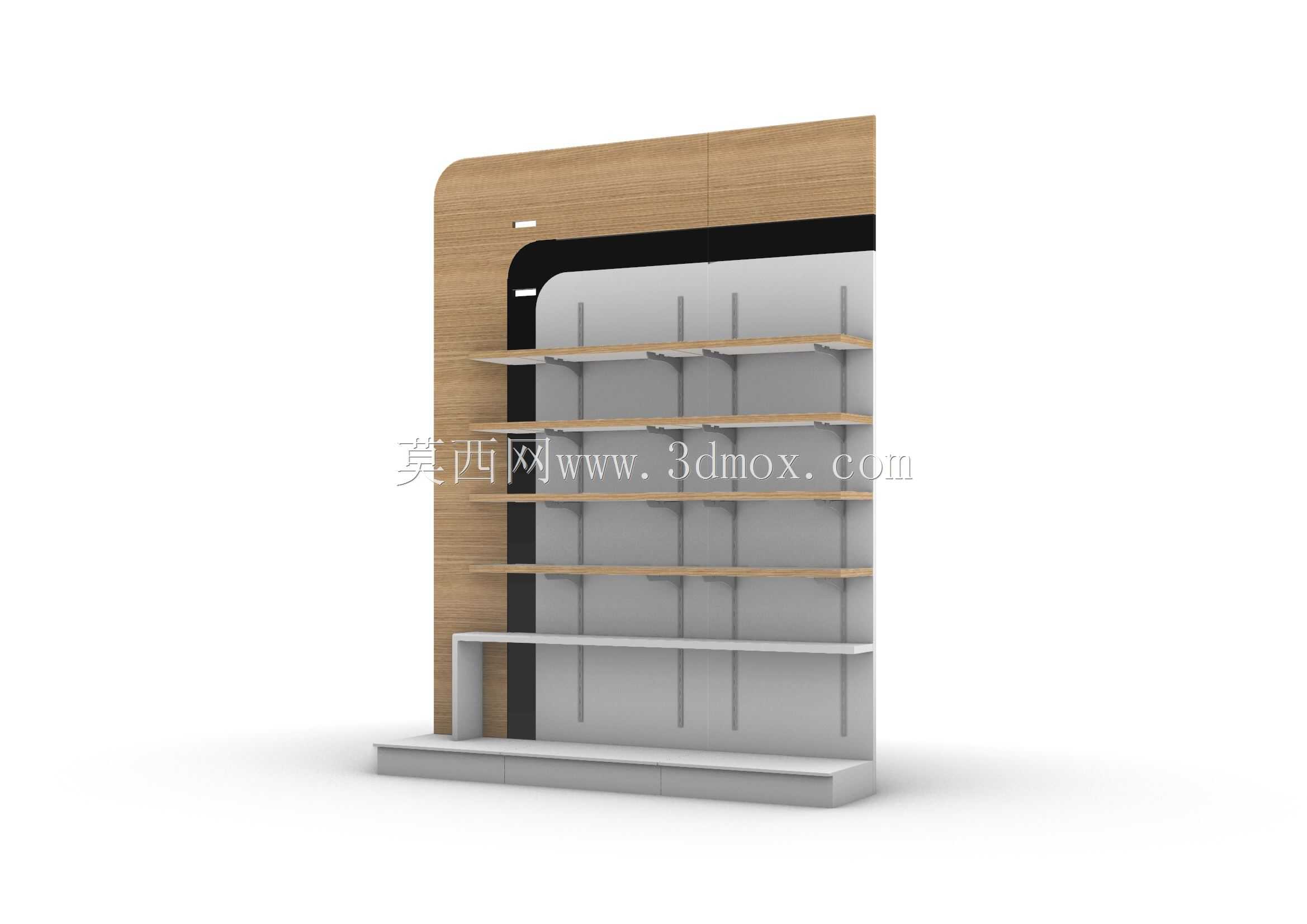

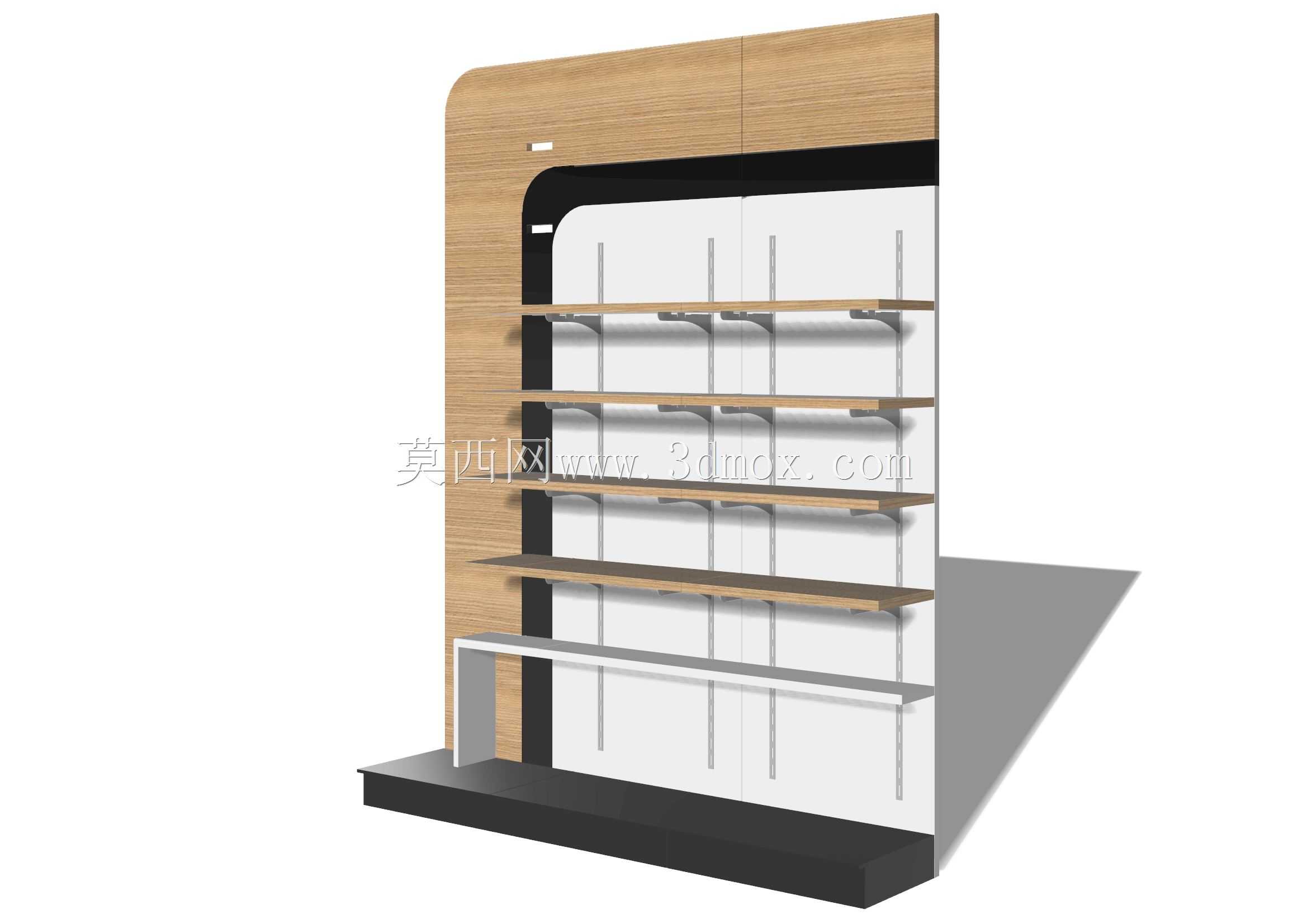

　　这款展架的设计初衷是适配标准3*3米小型展位的靠墙陈列需求，在前期方案推演阶段，首先明确了展位临通道侧的视觉开口方向，将展架的主体展示面完全朝向人流来向，背部贴合展位隔断墙安装，避免占用展位中部的洽谈与通行空间。从结构分层来看，展架最底部设置了高度120mm的落地基座，基座内部预留了配重安装腔，可根据陈列展品的重量选择填充配重块，避免高层放置重物时出现前倾失稳的问题，基座前沿做了15mm的内收圆角处理，防止过往人员磕碰剐蹭。基座上方的主体陈列区设置了五层可调节高度的置物搁板，搁板的支撑结构采用隐藏式挂装设计，在背部的竖向支撑立柱上每隔50mm预制了标准挂孔，可根据陈列展品的实际高度灵活调整层间距，搁板边缘做了2mm高的挡边，

　　能够防止小型展品滑落，同时不会遮挡展品的正面展示视线。展架上部的视觉区做了分层造型处理，最外侧采用木纹饰面的竖向围板，围板顶部做了圆弧过渡收边，避免直角造型带来的生硬感，内侧设置了内嵌式的灯槽安装位，可根据展示需求加装LED灯带，为陈列展品提供均匀的补光，提升展示效果。在安装边界的考量上，展架整体宽度控制在2.4米以内，高度为2.2米，既能够充分利用展位的竖向展示空间，又不会超出标准展位的限高要求，整体深度控制在400mm，在保证置物稳定性的前提下，尽可能减少对展位内部空间的占用。展架的主体框架采用模块化拼接设计，所有构件均可实现平包运输，现场无需专业焊接工具，仅通过标准紧固件即可完成组装，单组展架的组装时长可控制在40分钟以内，

　　能够满足展会现场快速搭建的需求。针对不同的陈列场景，搁板的承重做了分级设计，下部两层搁板单块承重可达25kg，适合放置重量较大的展品，上部三层搁板单块承重为15kg，适合放置轻型展品或宣传物料。在细节处理上，展架所有外露的构件边缘均做了倒钝处理，没有尖锐的毛刺与棱角，避免搭建或展品摆放过程中造成划伤，背部的走线槽采用隐藏式设计，所有照明线路均可从框架内部穿行，不会出现明线外露的问题，既提升了整体的美观度，也避免了线路外露带来的安全隐患。从实际应用场景来看，这款展架除了适配展会临时展位的陈列需求外，也可用于品牌专卖店、商超专区、企业展厅的固定陈列，通过更换外侧的饰面材质，可适配不同的品牌视觉风格，木纹饰面适合偏向自然、

　　家居类的产品展示，若更换为金属饰面则可适配科技类、工业类产品的展示需求。在结构受力的校核阶段，重点对搁板的挂接点位、竖向立柱的抗弯强度做了模拟验证，当搁板满载额定重量时，搁板的最大挠度控制在1/500以内，不会出现明显的下弯变形，竖向立柱的整体倾斜量控制在2mm以内，保证长期使用的结构稳定性。展架底部的四个角点均设置了可调脚杯，可在地面不平整的展会现场调整展架的水平度，避免出现晃动的问题，脚杯的调节行程为30mm，能够适配绝大多数展会现场的地面高差情况。
