充电式便携家用吸尘器结构设计方案

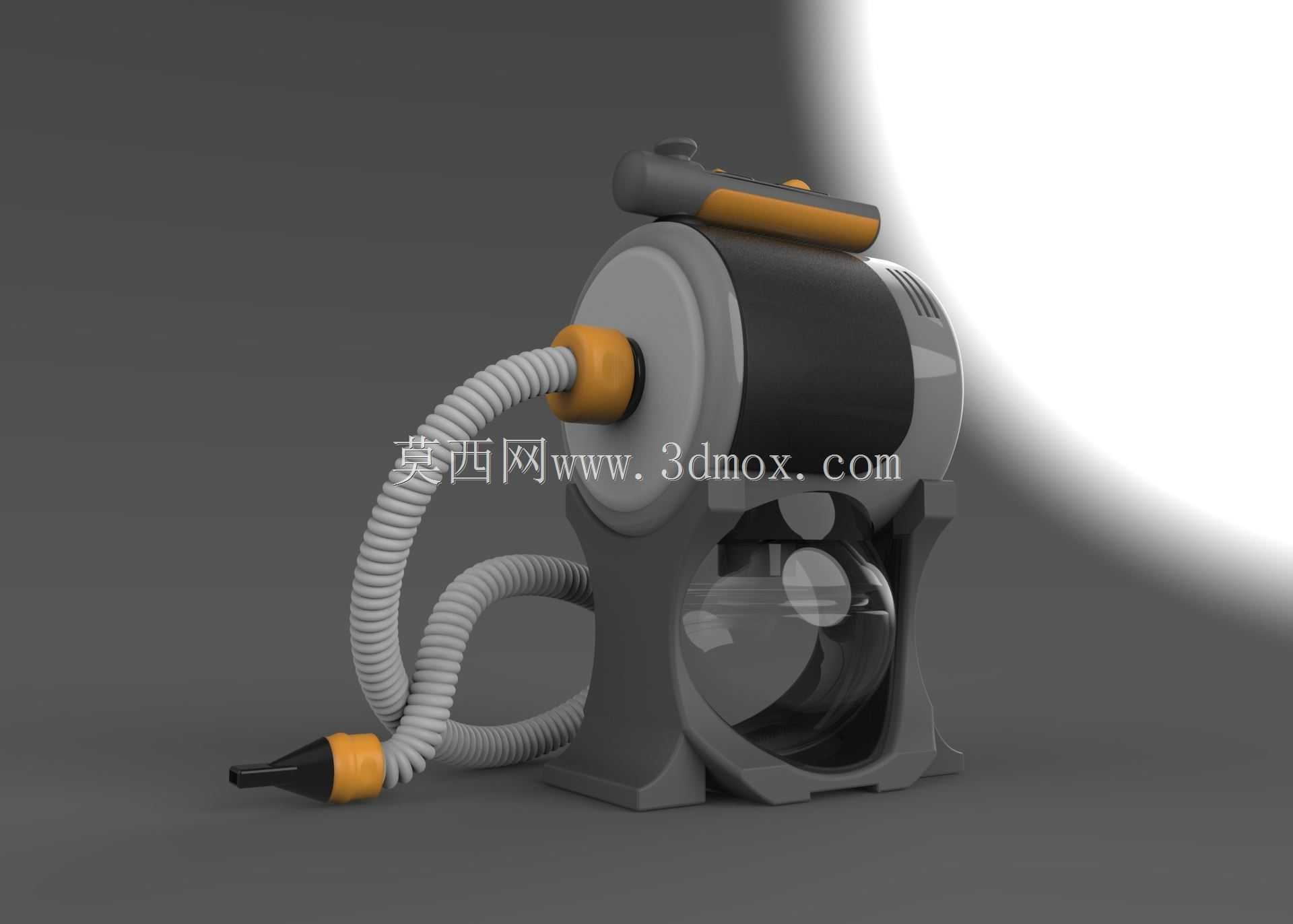

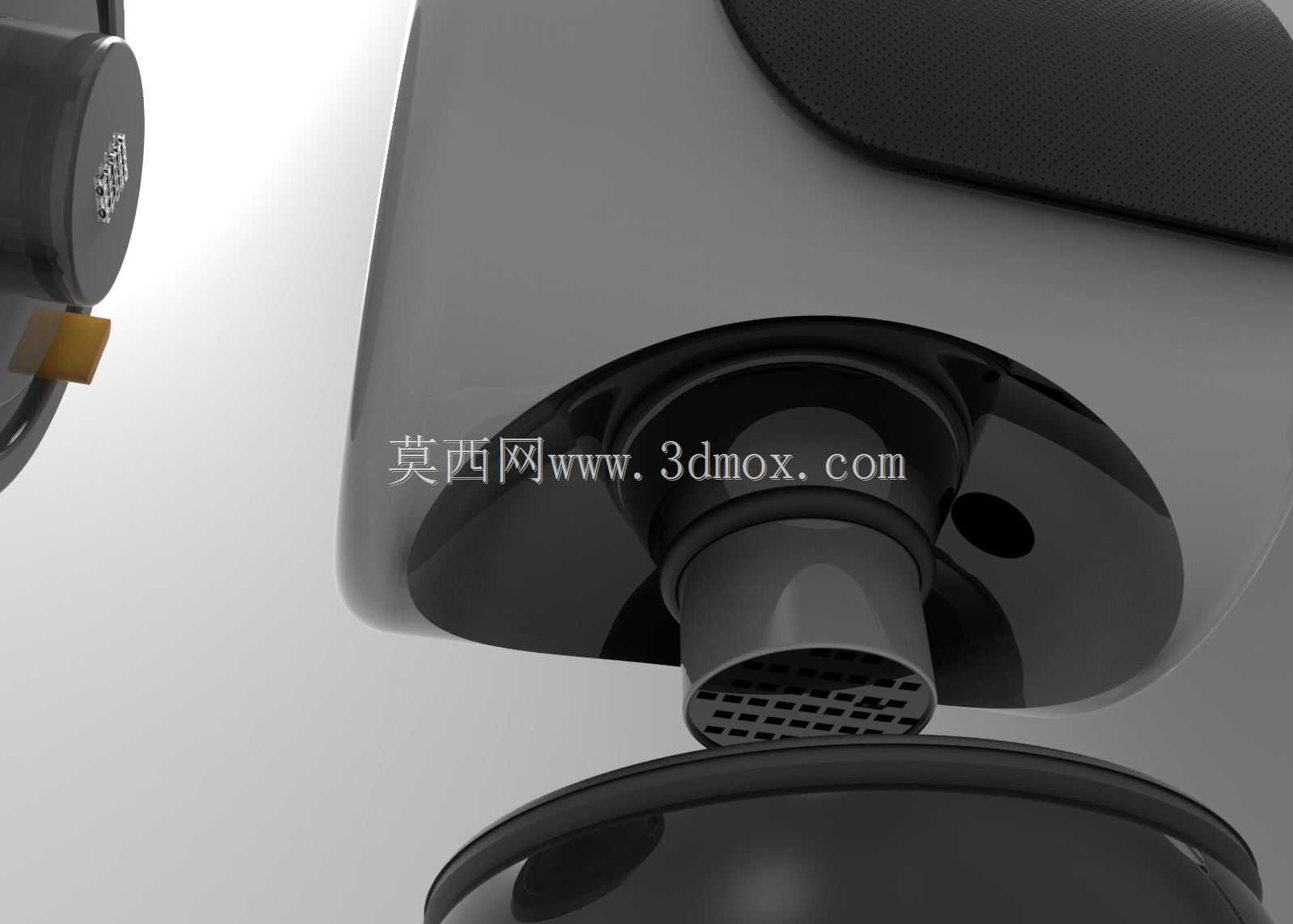

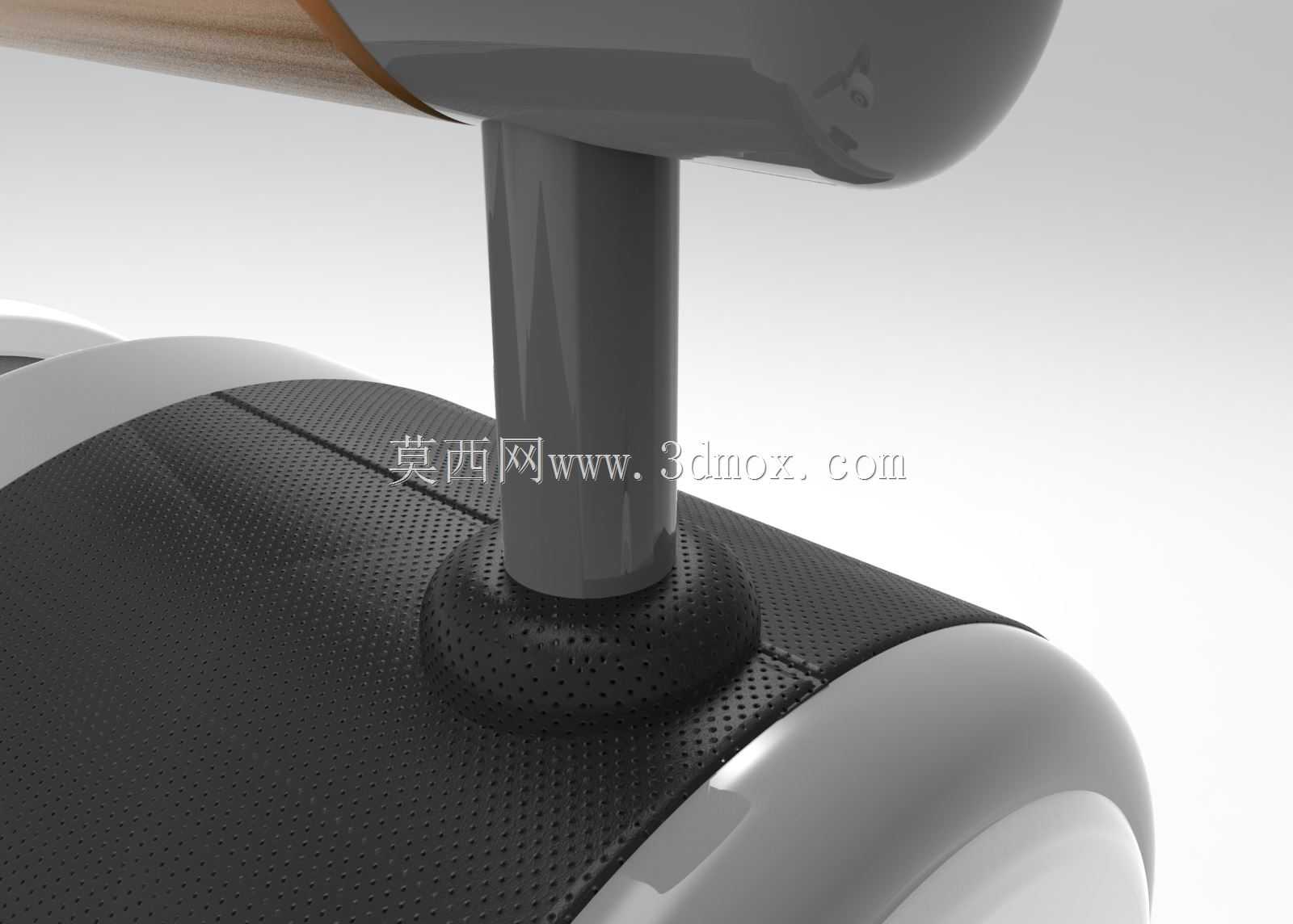

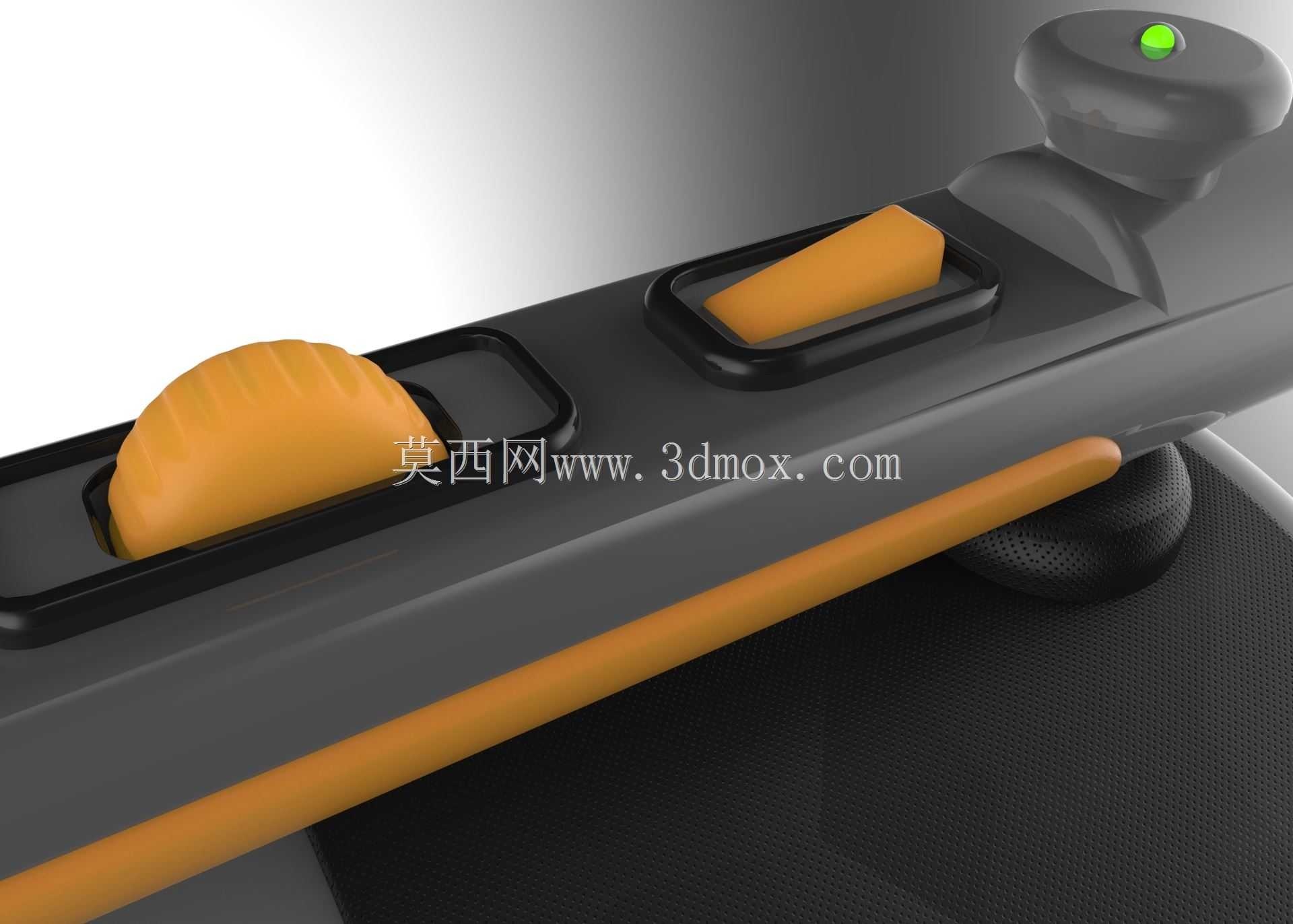

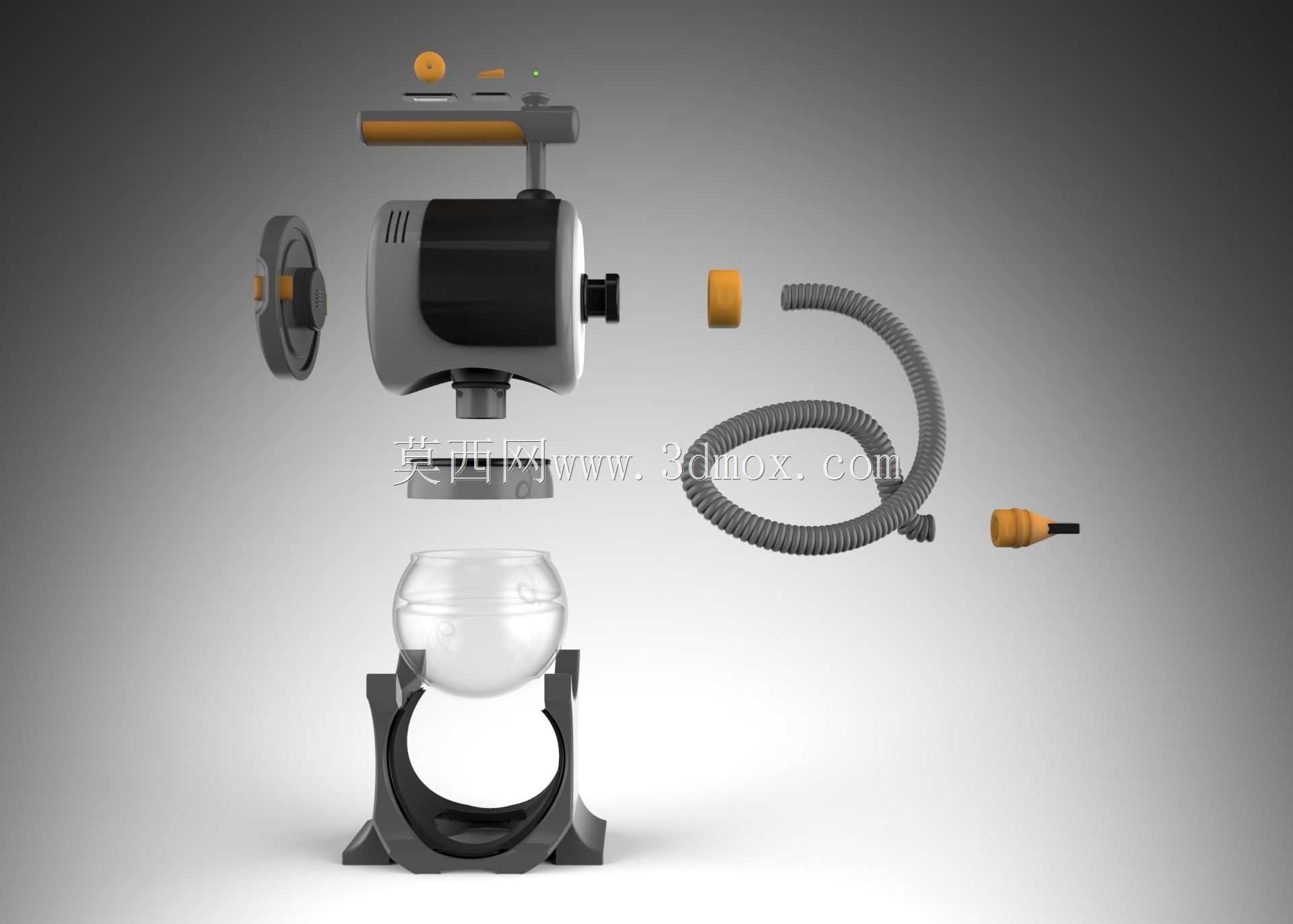

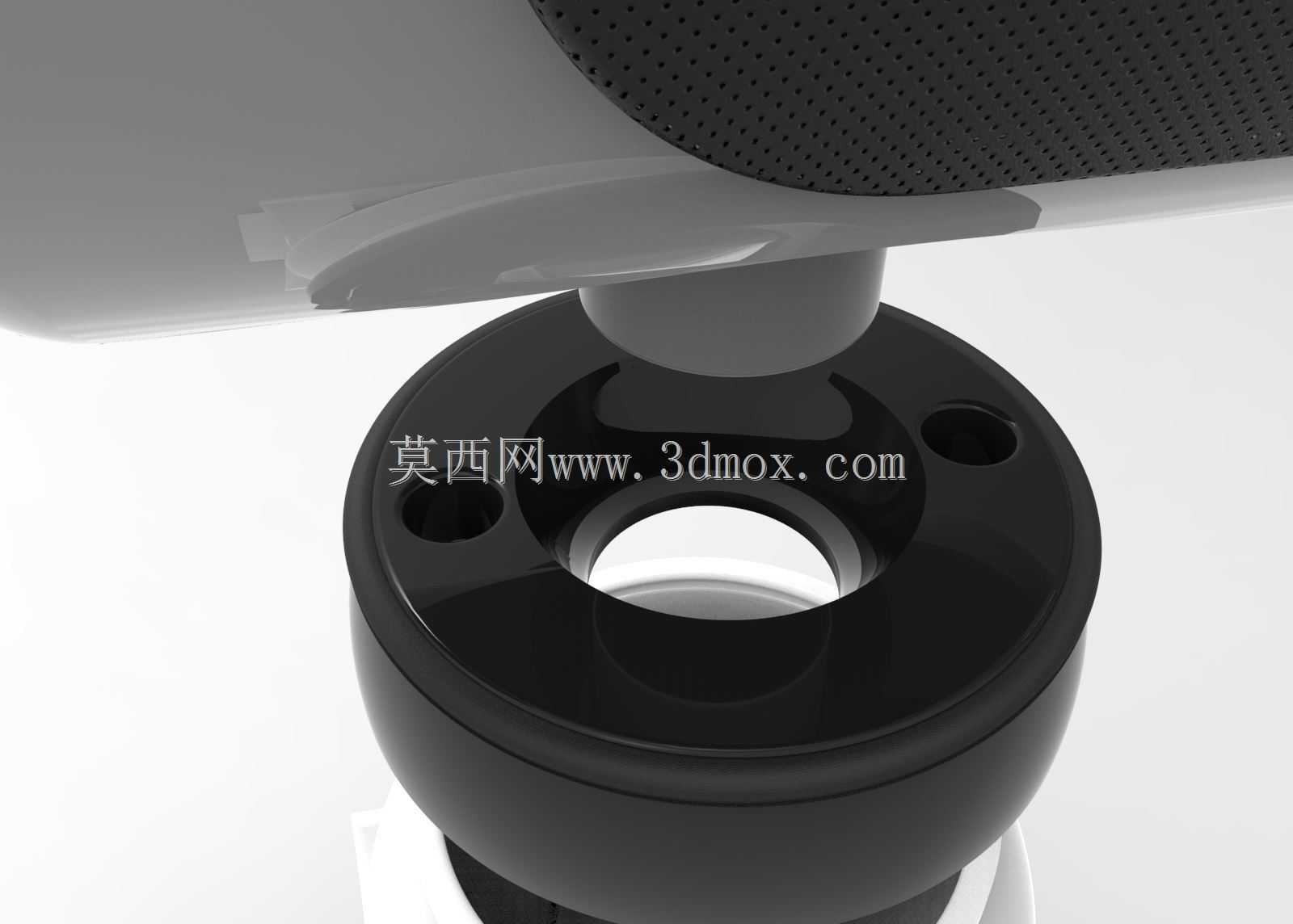

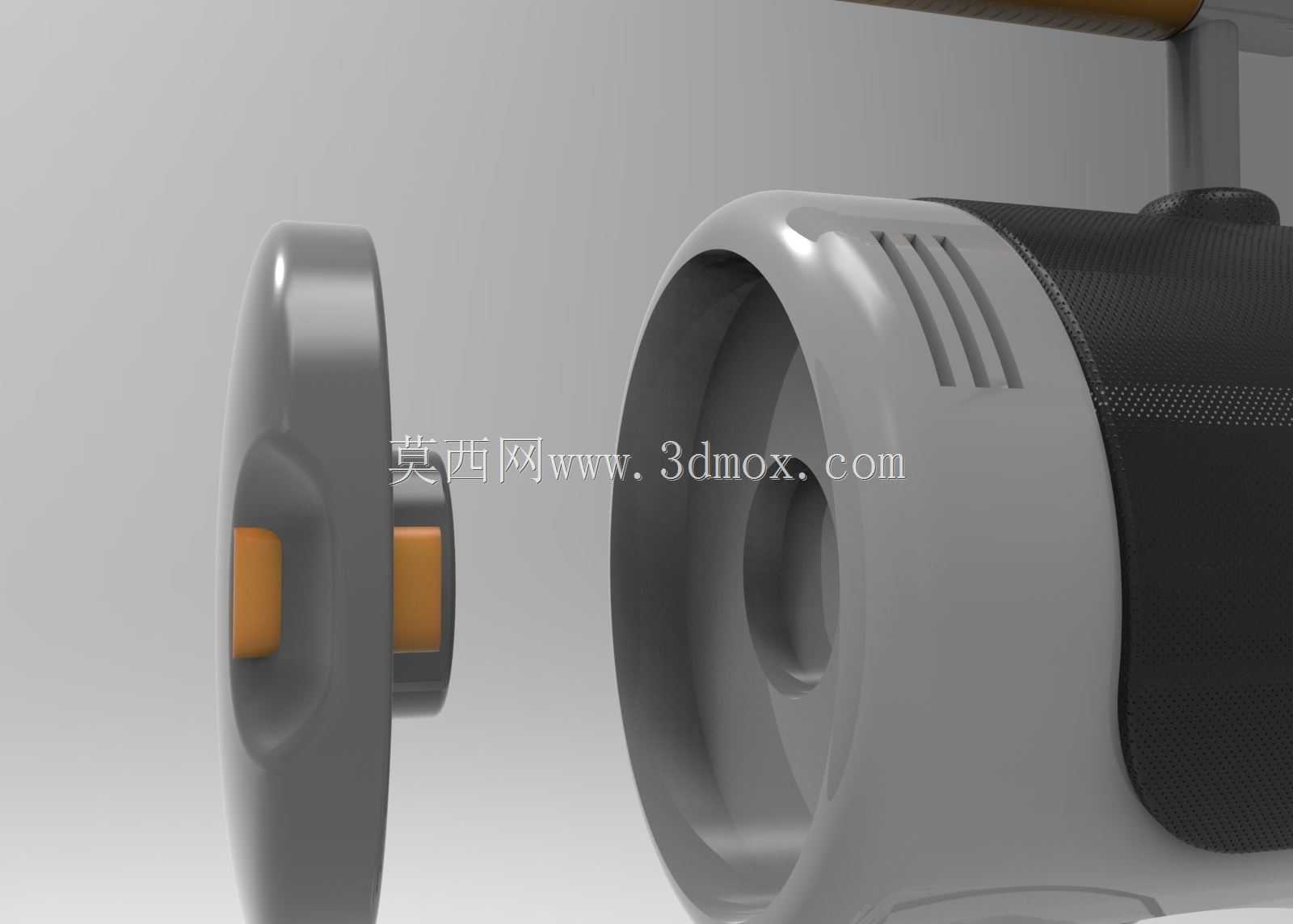

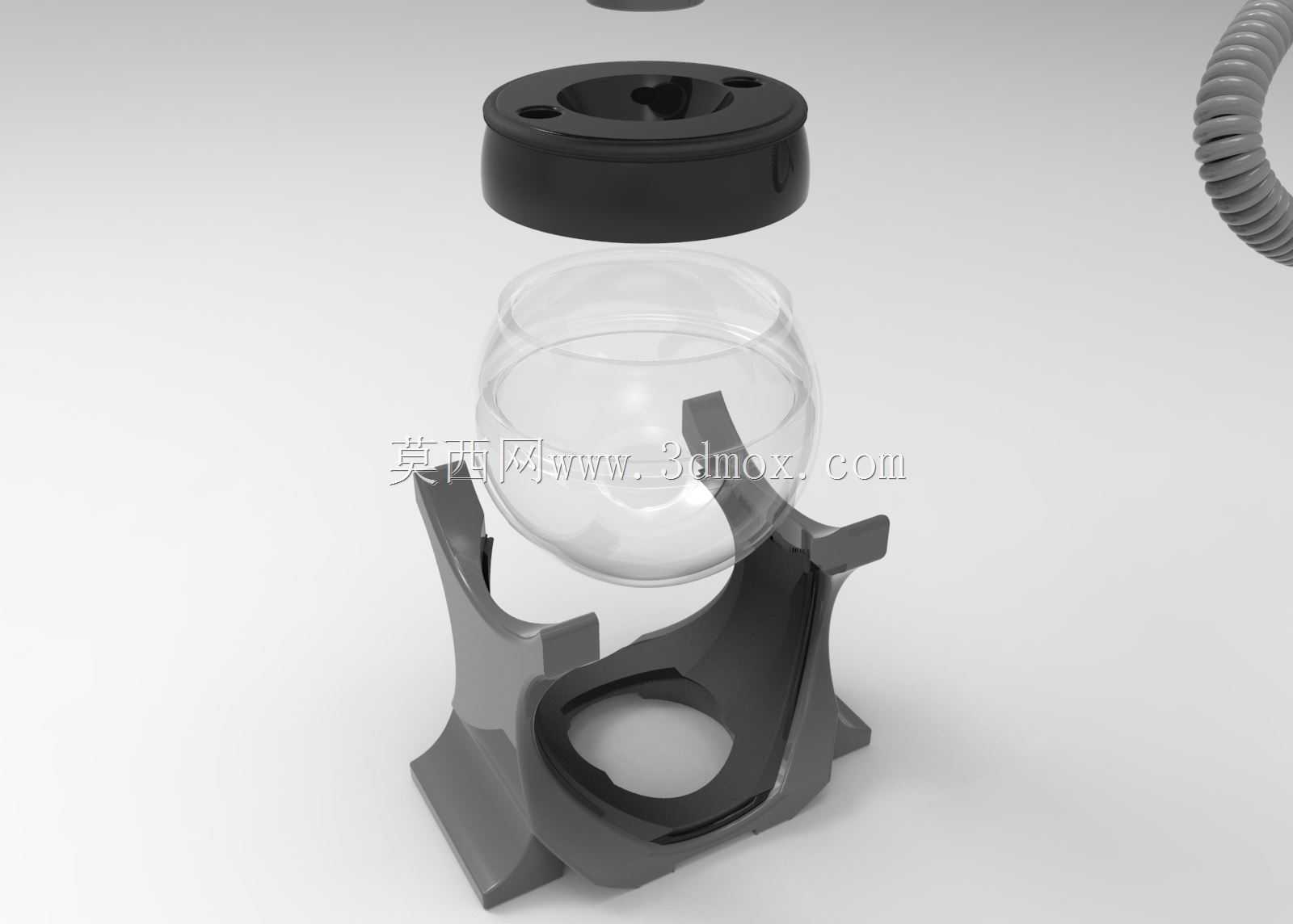

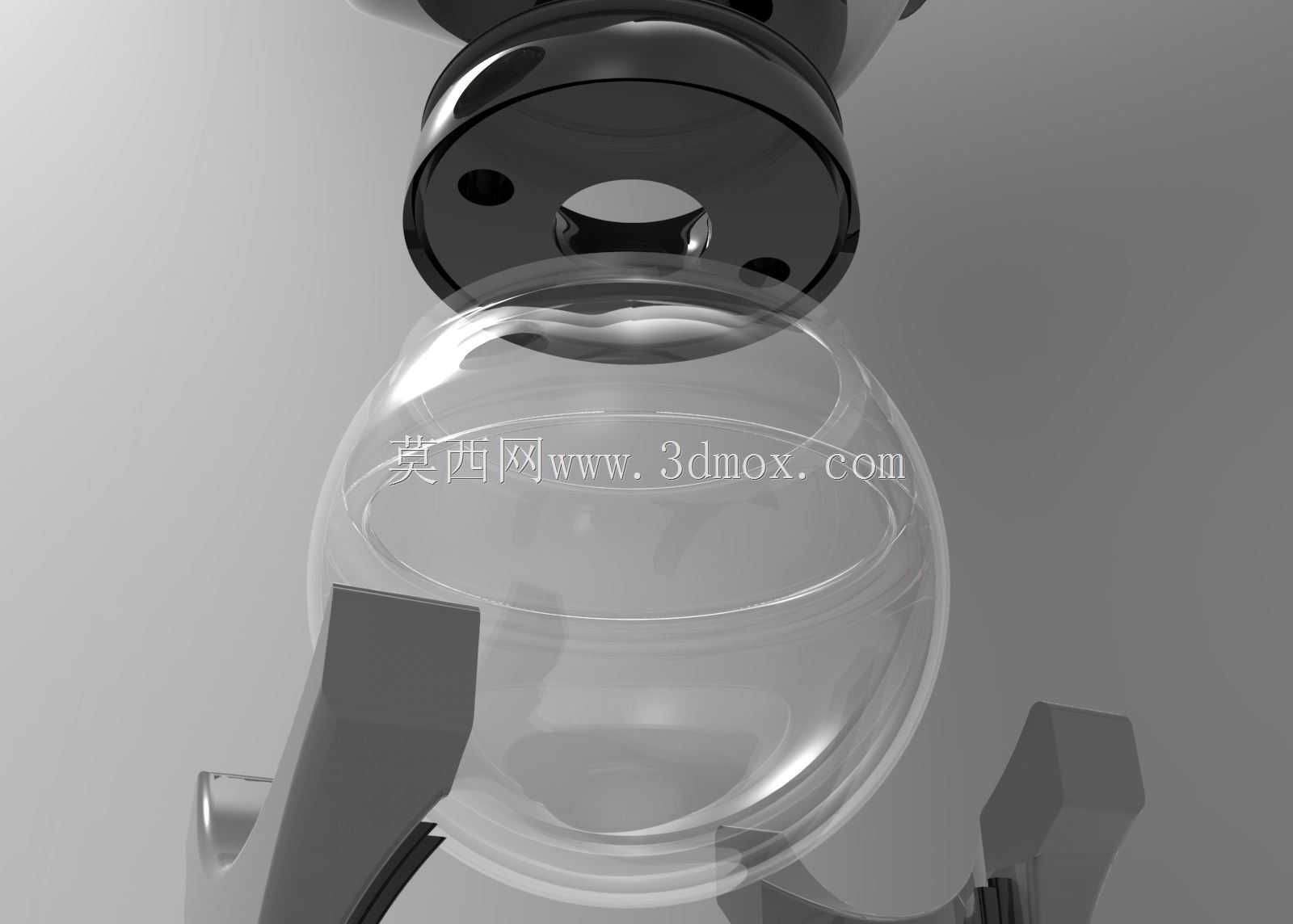

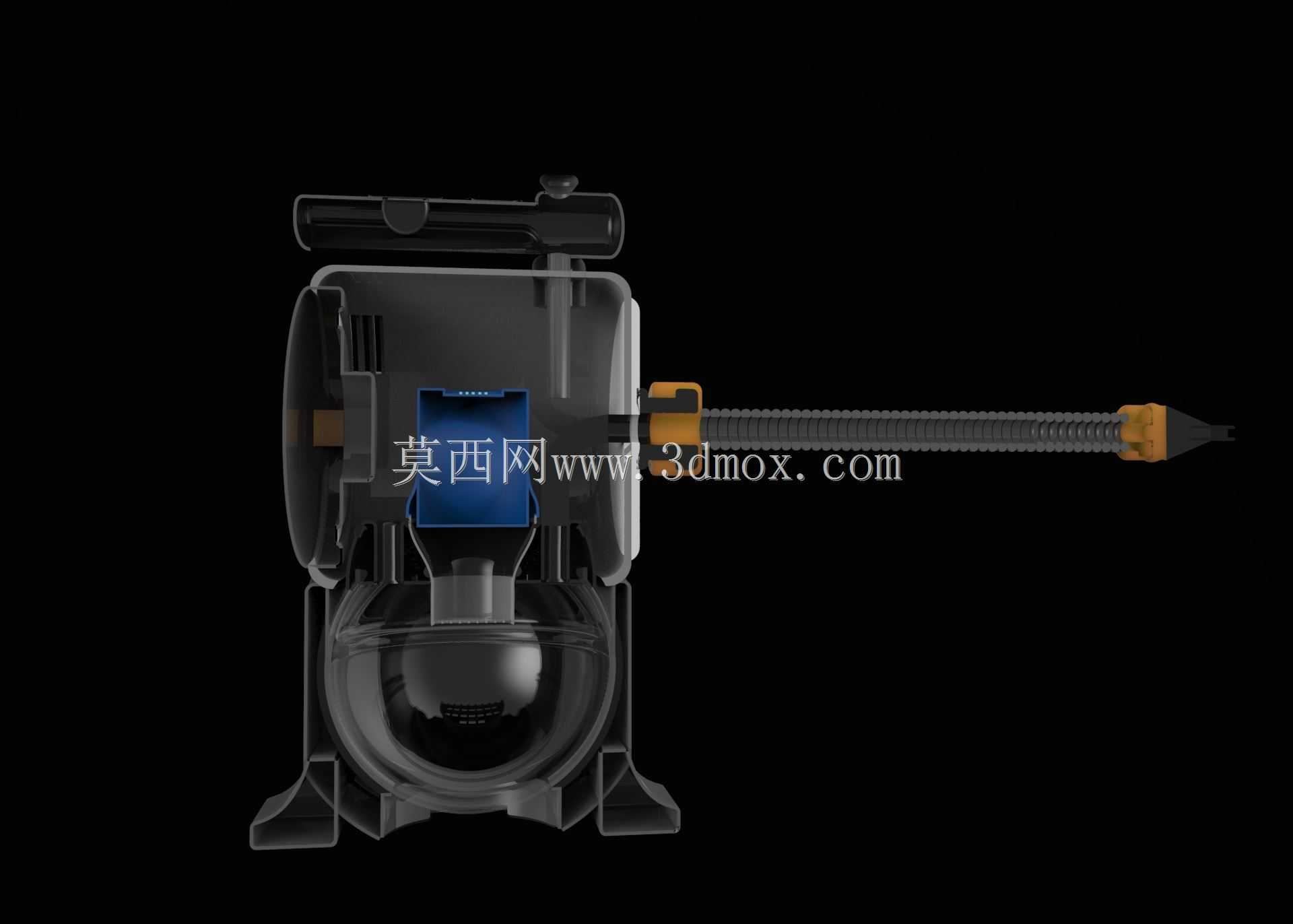

这款充电式便携吸尘器的结构设计，首先围绕家用零散清洁场景的实际痛点展开，日常桌面碎屑清理、沙发缝隙浮尘吸附、车载内饰尘污处理这类短时长、高频率的清洁需求，是这款产品的核心应用场景，区别于大型卧式有线吸尘器的全屋深度清洁定位，这款产品主打随手取用、无绳束缚的轻量化清洁体验。从功能特性来看，整机采用卧式集成布局，将动力单元、尘杯、握持手柄做同轴整合，减少多余的结构突出件，避免使用过程中磕碰家具边角。动力段采用侧出风风道设计，进风口直接对接波纹软管接口，气流从吸头进入后经软管直达尘杯，经过尘杯内的旋风分离结构过滤大颗粒碎屑后，再穿过滤芯进入电机腔，最终从机身侧部的格栅排出，风道全程做圆弧过渡处理，减少直角弯折带来的风阻损耗，同等功率下能提升12%左右的吸入效率。尘杯采用透明PC材质注塑成型，用户可以直接观察内部尘量，无需频繁拆卸查看，尘杯与机身采用旋转卡扣式连接，对位后旋转30度即可完成锁紧，密封圈采用硅胶材质，压缩量控制在1.2mm，既保证密封性能避免漏风，又不会因为卡扣过紧导致拆卸费力。握持手柄集成在机身上部，表面做软胶包胶处理，包胶区域覆盖整个握持接触面，防滑纹理采用0.8mm深度的菱形格，即使手部沾有少量水渍也能稳定握持，手柄上的开关按键做内凹设计，按键行程2mm，触发力度控制在5N，避免握持过程中误触。波纹软管采用PVC内嵌弹簧钢丝结构，弯曲半径最小可达30mm，能够灵活伸入家具下方、缝隙拐角等常规吸头难以到达的区域，软管两端的接头采用旋转式结构，使用过程中软管扭转不会带动吸头同步转动，减少操作时的别扭感。机身底部的支撑脚采用一体化注塑结构，三个支撑点呈三角形分布，放置在平面上时稳定性充足，不会因为软管牵拉导致机身倾倒，支撑脚底部贴有0.5mm厚的EVA防滑垫，放置在光滑桌面、瓷砖表面时不会打滑，也避免刮擦接触面。从设计思路层面，整机做了模块化拆分，主要分为动力仓模块、尘杯过滤模块、软管吸头模块、电池模块四个独立单元，每个模块之间的连接都采用快拆结构，后期维护更换滤芯、清理尘杯都不需要额外工具，徒手即可完成拆装。电池模块集成在动力仓尾部，采用卡扣式固定，充电接口设置在电池仓侧面，带有硅胶防尘盖，日常放置时灰尘不会进入充电接口导致接触不良。外形尺寸方面，整机不含软管的主体部分长度控制在220mm，直径130mm，整体重量控制在1.2kg，单手握持长时间使用也不会产生明显的酸胀感，安装边界上，机身最大外径130mm，能够直接伸入高度140mm以上的家具底部空间，不需要额外更换扁吸头就能完成低矮区域的清洁。吸头部分标配了扁吸和毛刷吸头两种配件，扁吸头的开口宽度5mm，适合清理缝隙内的积尘，毛刷吸头的刷毛长度10mm，适合清理布艺表面、键盘表面的浮尘，吸头与软管的连接采用通用口径，适配市面上多数同规格的第三方清洁配件，拓展性较强。机身表面的分模线都设置在非外观接触面，外观面做细晒纹处理，不容易残留指纹和划痕，日常使用过程中轻微的磕碰不会留下明显的痕迹。电机仓内部做了筋位固定，电机与仓壁之间设置有EVA减震垫，能够吸收电机高速运转产生的震动，降低使用过程中的整机噪音和震感，手持使用时不会有明显的麻手感。尘杯内部的过滤组件采用HEPA滤网与海绵初效滤层结合的结构，初效滤层可以拦截毛发、大颗粒碎屑，HEPA滤网可以拦截细小微尘，避免排出的气流造成二次扬尘，滤层都可以水洗重复使用，降低后期的使用成本。
