金属表面涂装前处理工序槽体布局

这套三维布局还原的是金属工件涂装作业前的连续式表面处理工位排布，在五金冲压件、压铸件、机加工件的喷涂、电泳、喷粉产线中，这类前处理槽组是决定涂层附着力的核心前置单元，所有需要做表面防腐涂装的金属零部件，都要经过这套工序去除表面油污、氧化层、锈蚀杂质，再生成钝化转化膜，才能保证后续涂层不会出现脱落、鼓泡、局部锈蚀的问题。

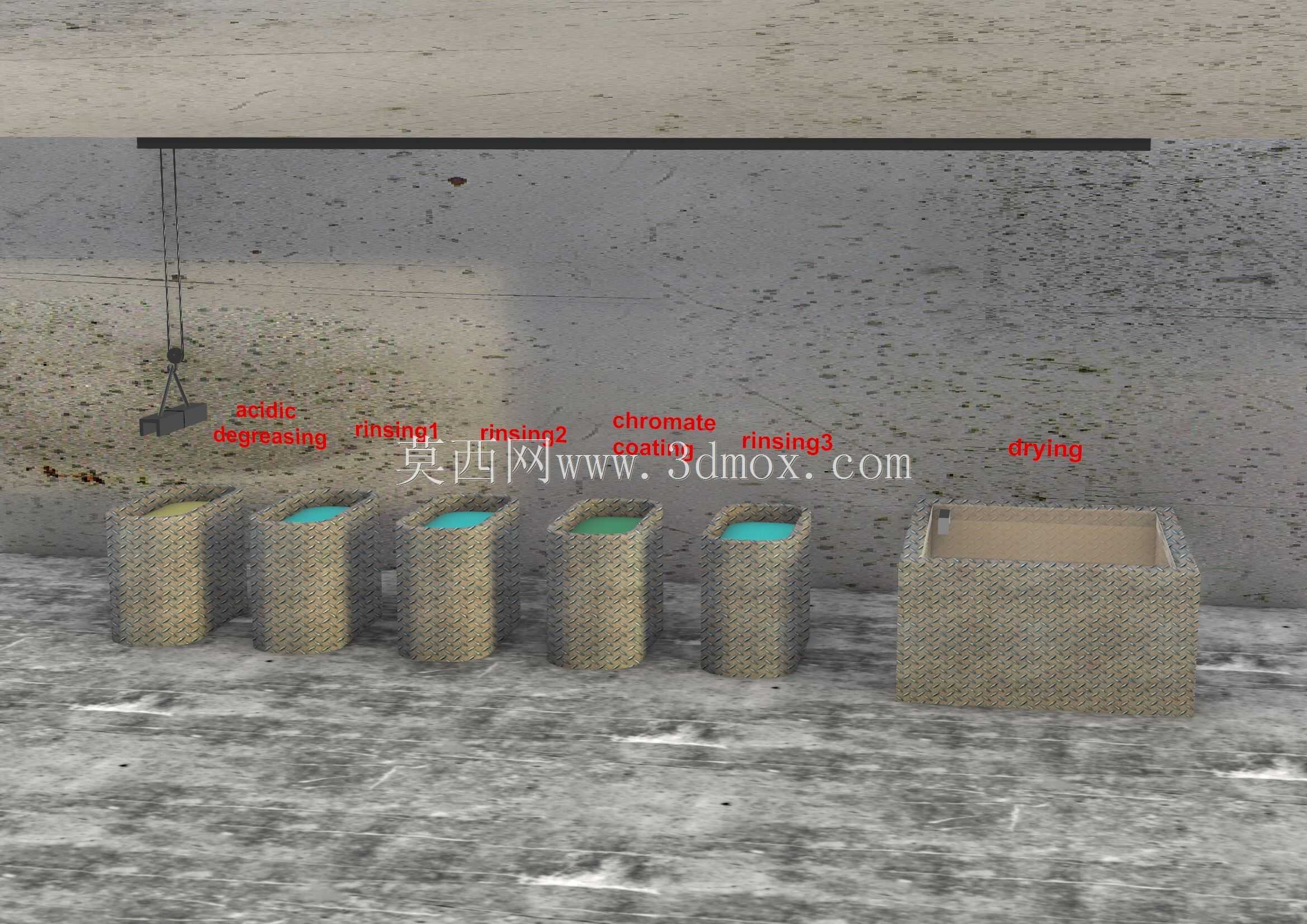

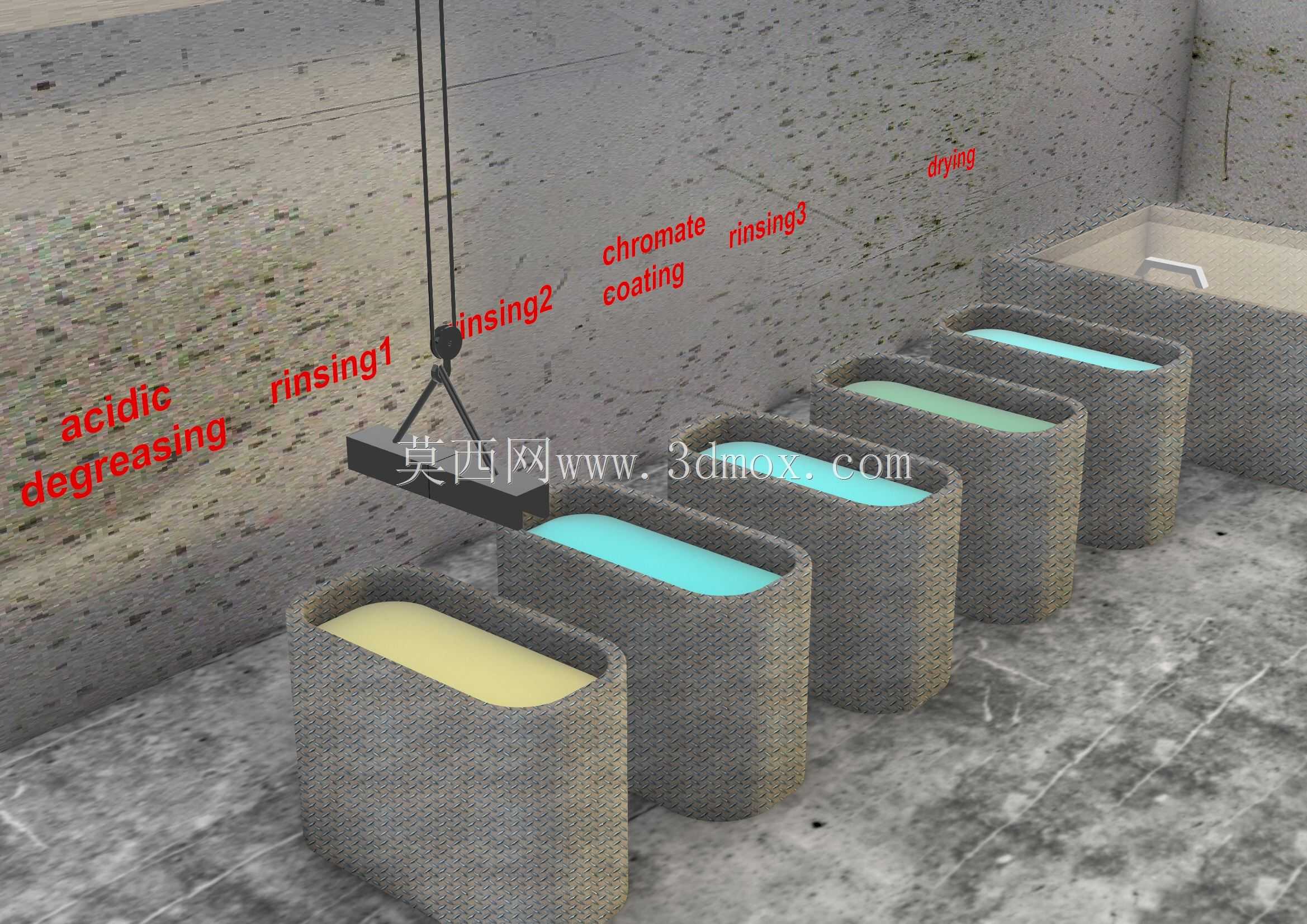

从实际产线排布逻辑来看，整套槽组顺着工件吊装行进方向依次排布，首段是酸性脱脂槽，槽体采用耐酸玻璃钢内衬焊接结构，槽口宽度匹配常规挂具的吊装宽度，槽深预留了工件上下挂的安全余量，避免吊装过程中槽液溅出；紧邻脱脂槽的是三道逆流漂洗槽，每道漂洗槽的进水口设置在槽体末端，溢流口靠近上一道工序的槽侧，让漂洗水逆向流动，既能保证每道工序后的工件表面残留药液被充分冲洗，又能最大限度减少纯水耗量，三道漂洗槽的尺寸保持一致，槽体之间预留了150mm的操作间隙，方便日常维护时清理槽底沉渣。漂洗工序之后是铬酸盐钝化槽，槽体做了专门的防铬酸腐蚀衬层，槽内预留了药液循环管路的安装位，保证槽内钝化液浓度均匀，避免工件局部膜厚不均影响后续涂装质量；钝化槽后设置最后一道漂洗槽，冲去工件表面残留的钝化药液，末端是敞口式烘干槽，槽体侧壁预留了热风循环风道的安装接口，槽口尺寸匹配挂具整体宽度，保证工件进入后腔体内热风可以均匀流过工件所有表面，快速带走表面水分，避免带水进入后续喷涂工序造成涂层缺陷。

建模过程中完全按照现场安装边界做了尺寸约束，所有槽体的底部支撑脚高度统一，适配车间常规100mm高度的环氧地坪找平层，槽组整体的排布长度控制在小型前处理产线的常规跨度内，既可以适配单梁悬挂吊的手动吊装作业，也可以对接自动化悬挂输送链的挂点间距，槽体之间的操作通道预留了足够的人员操作空间，也满足药液添加、槽体维护的设备进场需求。每个槽体的顶部都预留了挂具避让的缺口，避免吊装过程中挂具和槽壁发生碰撞，槽体的溢流口、排污口的位置都按照现场管路排布的常规位置做了预留，对接车间的废水收集管路时不需要额外改动槽体结构。

从功能设计角度，这套槽组采用的是间歇式吊装作业的排布逻辑，适合多品种小批量的金属工件前处理需求，相比连续式喷淋前处理线，槽体布局灵活，投资成本更低，可以根据不同工件的工艺要求调整各槽的处理时长，针对不同材质的工件，也可以快速更换槽内药液适配工艺需求，比如针对铝件可以将酸性脱脂换成碱性脱脂液，针对钢铁件可以调整钝化液的浓度参数，不需要改动槽体的整体结构。槽体的外壁采用波纹钢板加强结构，既可以减少槽内药液长期静压造成的槽壁变形，也能降低槽体的整体重量，方便车间内的移位和安装，所有槽体的边角都做了圆弧过渡处理，避免日常操作过程中人员磕碰受伤，也减少槽内边角的药液残留死角，方便定期清槽作业。
