工业铝型材复合面板柜体结构设计

　　这款复合面板柜的结构设计，核心围绕工业现场的模块化快装需求展开，在做结构拆分的时候，最先敲定的是主框架的型材选型，采用标准欧标铝型材作为竖向承重与横向连接的基础构件，型材槽口统一匹配常规工业连接件规格，不需要额外做定制打孔加工，所有横向连接的型材端面都采用标准角件连接，安装时只需要匹配对应T型螺栓与法兰螺母，现场组装不需要焊接工序，单人借助常规内六角工具就能完成整柜框架的搭建。

　　在面板的固定结构设计上，没有采用传统的螺丝外露固定方式，而是利用铝型材的槽口空间，搭配弹性嵌条做面板的压合固定，面板与型材接触面预留了1.2mm的嵌条安装槽，嵌条采用耐油橡胶材质，既可以填充面板与型材之间的装配间隙，避免设备运行过程中面板与框架硬接触产生共振异响，也能起到一定的密封防尘作用，适配车间多粉尘的使用场景。面板本身采用复合层压结构，表层为耐磨硬质饰面层，中间层为轻质铝蜂窝芯材，在保证整体结构刚度的前提下，尽可能降低整柜的自重，单块面板的重量控制在同尺寸钢板面板的三分之一左右，后期维护拆卸面板时不需要额外借助吊装工具，单人就能完成面板的拆装作业。

　　从实际应用场景来看，这类柜体既可以作为车间现场的工位工具存放柜使用，也可以搭配内部安装板作为小型设备的机架外罩使用，框架的竖向型材预留了通用的槽口安装位，后期如果需要加装层板、柜门或者走线槽，不需要对原有框架做破坏性加工，直接利用型材槽口加装对应配件即可。设计时特意将所有连接节点都做了隐藏式处理，柜体外部没有突出的螺栓头或者连接角件，整体外表面平整，不会在人员走动过程中产生勾挂风险，符合车间现场的安全使用要求。

　　在安装边界的尺寸控制上，整柜的外部轮廓尺寸按照常规工业柜体的通行标准做了限定，柜体底部距离地面预留了100mm的调整空间，搭配可调脚杯可以适应地面不平整的安装场景，脚杯的调节行程为30mm，不需要额外垫垫片就能完成柜体的水平调平。柜体的单块面板尺寸都控制在人体工程学操作范围内，最高处的面板安装位置距离地面不超过1.8m，日常清洁或者维护时不需要登高作业，最下方的面板距离地面高度预留了150mm的间隙，避免地面清洁时的积水溅到面板上造成侵蚀。

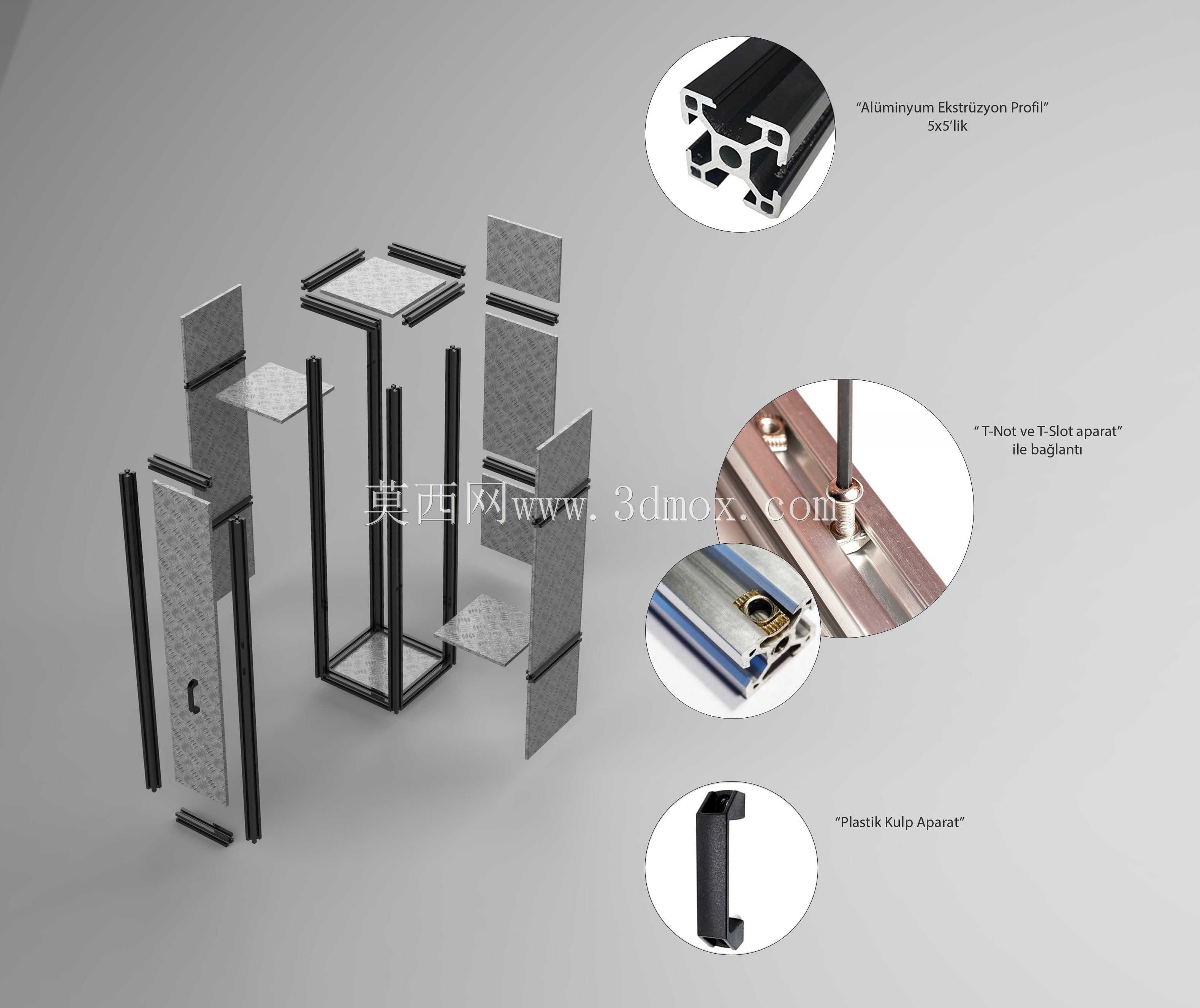

　　细节结构上，柜门的把手采用内嵌式安装设计，把手整体嵌入面板的预留安装位，外部没有突出结构，开合角度可以达到110度，柜门与框架之间搭配隐藏式合页连接，合页的调节余量可以覆盖±2mm的装配误差，降低现场安装的精度要求。型材的端面都配有专用的塑料端盖，既可以避免型材端面的锐边划伤操作人员，也能防止杂物进入型材内腔造成积尘。在做爆炸视图拆分的时候，特意将所有连接配件按照装配顺序做了分层展示，每个构件的装配位置都没有干涉，组装过程中不需要做额外的修配作业，所有配件都是标准工业件，后期维护更换时可以直接从市场采购同规格配件，不需要定制加工。

　　考虑到工业现场可能存在的设备走线需求，框架的横向型材内腔可以作为走线通道使用，型材侧面的槽口可以搭配专用的走线盖，将线缆完全隐藏在型材内部，外部看不到明线，既美观也能避免线缆被外力剐蹭造成破损。如果需要在柜体内部安装电气元件，只需要在内部横向型材上加装电器安装板，安装板可以沿着型材槽口上下调整位置，适配不同尺寸元件的安装需求。整个柜体的结构没有采用特殊的定制构件，所有零件都符合通用工业标准，不管是小批量制作还是批量生产，都能有效控制加工成本，同时缩短生产交付周期。
