5038规格12V侧出风涡轮鼓风散热结构

做电子设备热设计的工程师对这类侧吹涡轮鼓风结构不会陌生，不同于常规轴流风扇直吹的送风逻辑，这款离心式鼓风结构采用侧方出风的流道设计，能在紧凑的安装空间内完成定向风压输出，适配很多轴流风扇无法布置的狭长散热场景。从实际工程应用来看，这类小尺寸鼓风结构最常出现在ITX紧凑型机箱、一体机电脑、工业触控一体机、小型投影仪、车载嵌入式计算单元这类内部空间局促、散热鳍片呈侧置排布的设备里，它不需要像轴流风扇那样预留正对鳍片的轴向安装空间，只需要将出风口对准散热鳍片的进风侧，就能把气流顺着鳍片间隙压送出去，带走芯片传导过来的热量。

从结构设计逻辑来看，这款鼓风结构采用了典型的蜗壳流道设计，叶轮采用多翼式前倾离心叶片，叶片的弧度经过流道仿真优化，能在12V直流供电的工况下，兼顾转速与噪音表现，不会因为追求风压把叶片角度做的过于激进，导致运行时产生尖锐的风切噪音。蜗壳的型线是顺着叶轮旋转方向逐步扩压的，从叶轮甩出的气流会在蜗壳内完成动能到静压的转换，最终从侧方的矩形出风口送出，这种设计的优势是出风口的风压比同尺寸轴流风扇高很多，在面对有一定风阻的密集鳍片时，不会出现轴流风扇常见的气流被鳍片阻挡反窜、有效送风量骤降的问题。

安装边界上，这款鼓风结构的外形尺寸严格控制在50x38x10mm的范围内，属于超薄型小尺寸离心风机范畴，四个安装固定位分别布置在蜗壳的四个边角，采用带安装孔的凸耳结构，安装孔的孔径适配常规M2.5或者M3的自攻螺丝，安装时不需要额外设计复杂的固定支架，只需要在设备壳体或者散热模组对应的位置预留对应的螺丝柱，就能完成快速固定。出风口的尺寸和蜗壳侧方开口完全匹配，设计配套散热鳍片的时候，可以直接把鳍片的进风面和出风口做无缝贴合，避免风压在衔接缝隙处泄漏，最大化散热效率。

实际选型使用的时候，需要注意这类鼓风结构的进出风方向，它的进风面是在叶轮正上方的圆形网格区域，安装时要注意在进风侧预留至少3mm的进风空间，不能把进风面直接贴在壳体壁或者其他元器件上，否则会因为进风不畅导致风量大幅下降，甚至出现叶轮负载过大烧损驱动电路的问题。供电线从蜗壳的侧下方引出，线长可以根据实际设备内部走线需求调整，出线位置做了防拉扯的应力释放结构，避免组装或者设备震动的时候线材从焊盘处扯断。叶轮和蜗壳之间的间隙控制在0.3mm左右，既不会因为间隙太小出现叶轮擦碰蜗壳的异音问题，也不会因为间隙太大导致气流内循环泄漏，影响输出风压。

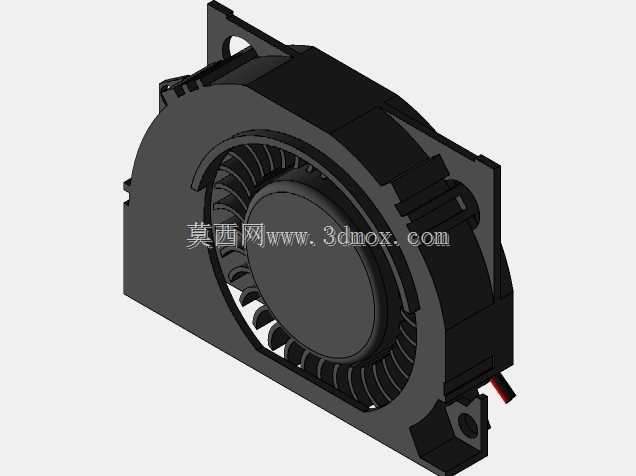

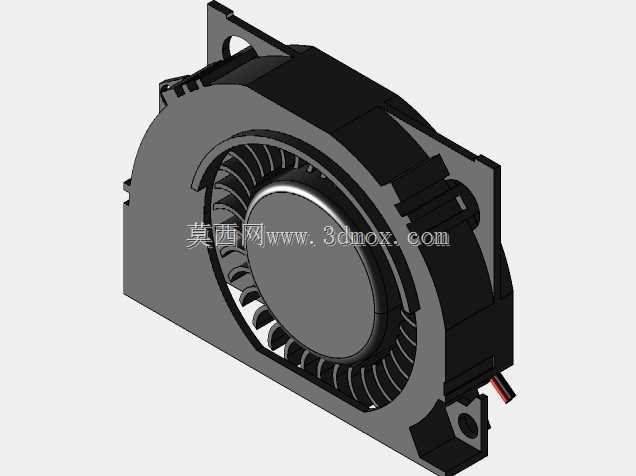

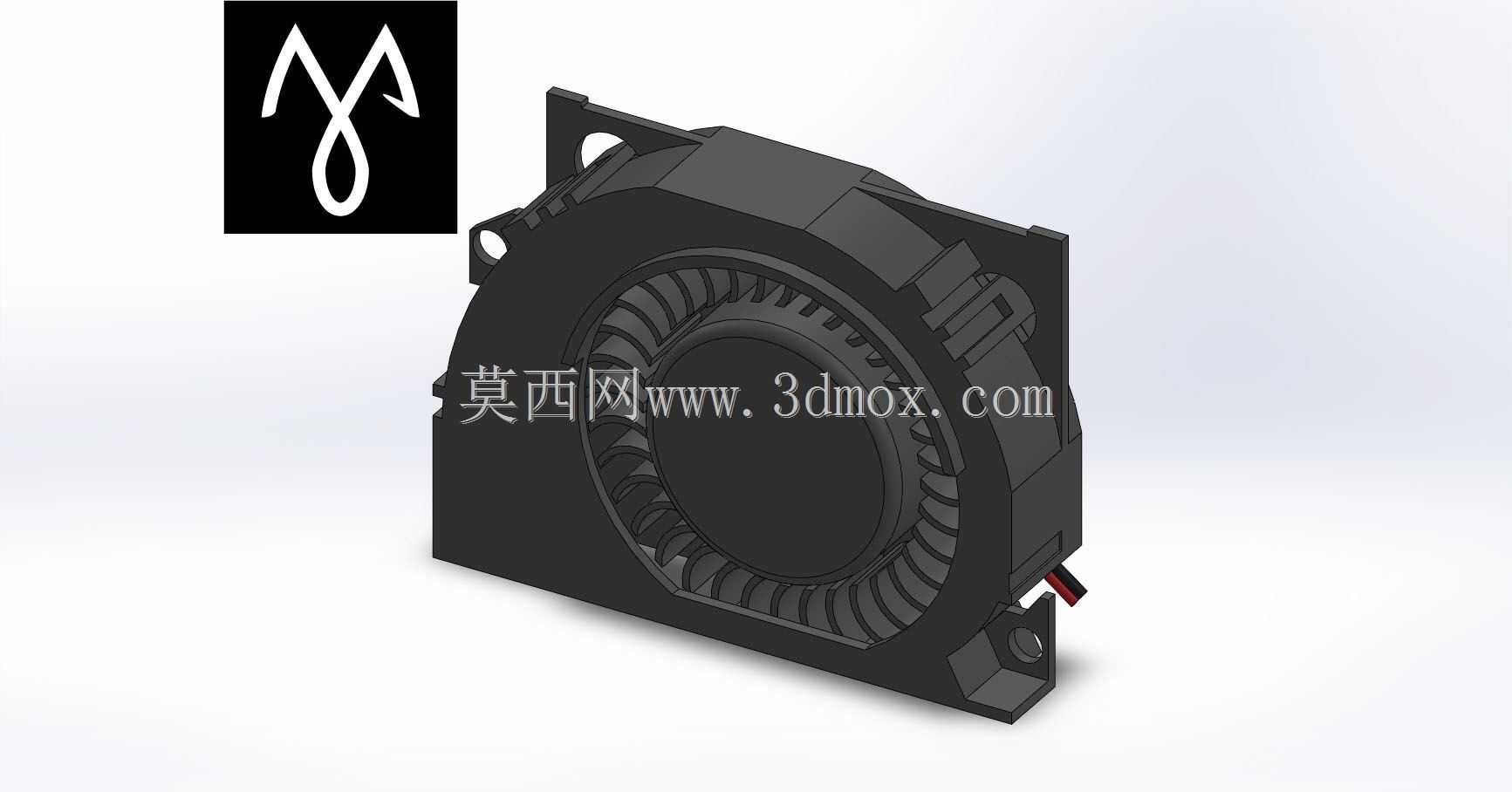

在做三维结构适配的时候，这款模型的所有安装位、外形轮廓、进出风位置都做了1:1的还原，结构工程师可以直接把这个模型导入到整机装配文件里，做干涉检查和散热流道的匹配设计，不需要再手动测绘尺寸。尤其是做紧凑型电子设备结构设计的时候，提前把风机的安装边界预留准确，能避免后期开模之后才发现风机装不下、或者进出风被遮挡的问题，减少改模成本。另外这类鼓风结构也可以用在小型3D打印机的喷头散热、迷你路由器的主动散热、车载导航主机的散热等场景，只要安装空间符合尺寸要求，需要定向带压送风的散热场景，都可以参考这个结构的设计参数做适配调整。
