计算机电子部件轴流冷却风扇结构设计

日常做消费电子散热结构选型时，这类标准尺寸的轴流冷却风扇是接触频次极高的部件，不管是台式机CPU散热模组、工控机箱风道构建，还是小型服务器、嵌入式工控板的主动散热场景，都能见到同结构产品的应用。它的核心作用是通过叶轮旋转驱动定向气流，带走电子元器件工作时产生的累积热量，避免芯片、功率器件因结温过高触发降频、寿命衰减甚至热击穿故障，是电子设备热管理系统里最基础的主动散热执行单元。

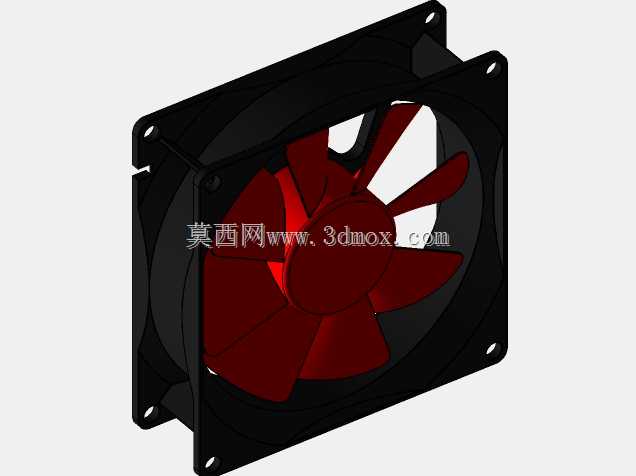

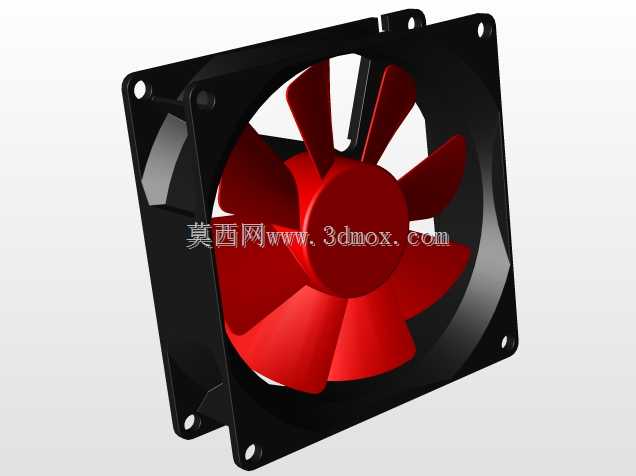

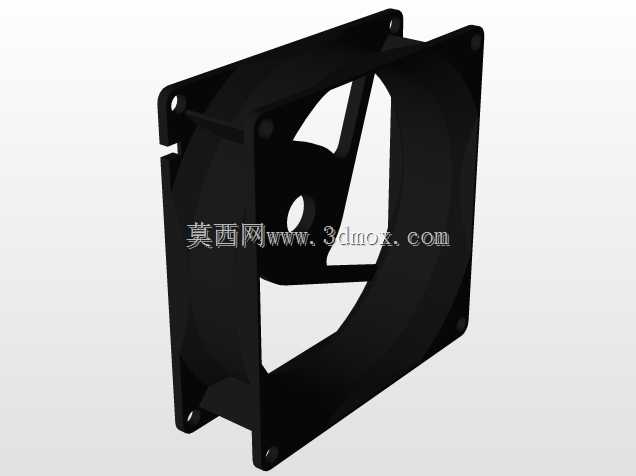

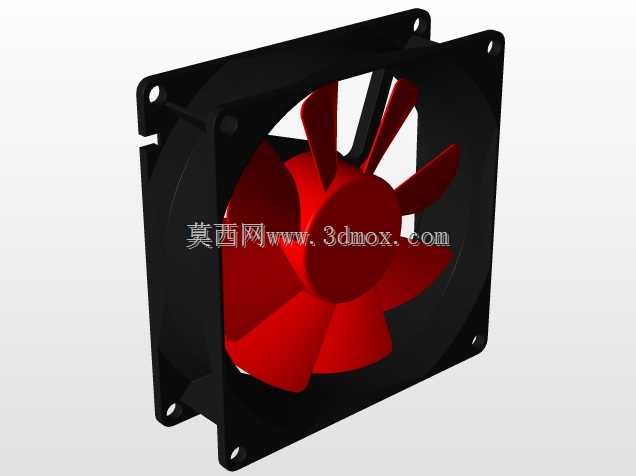

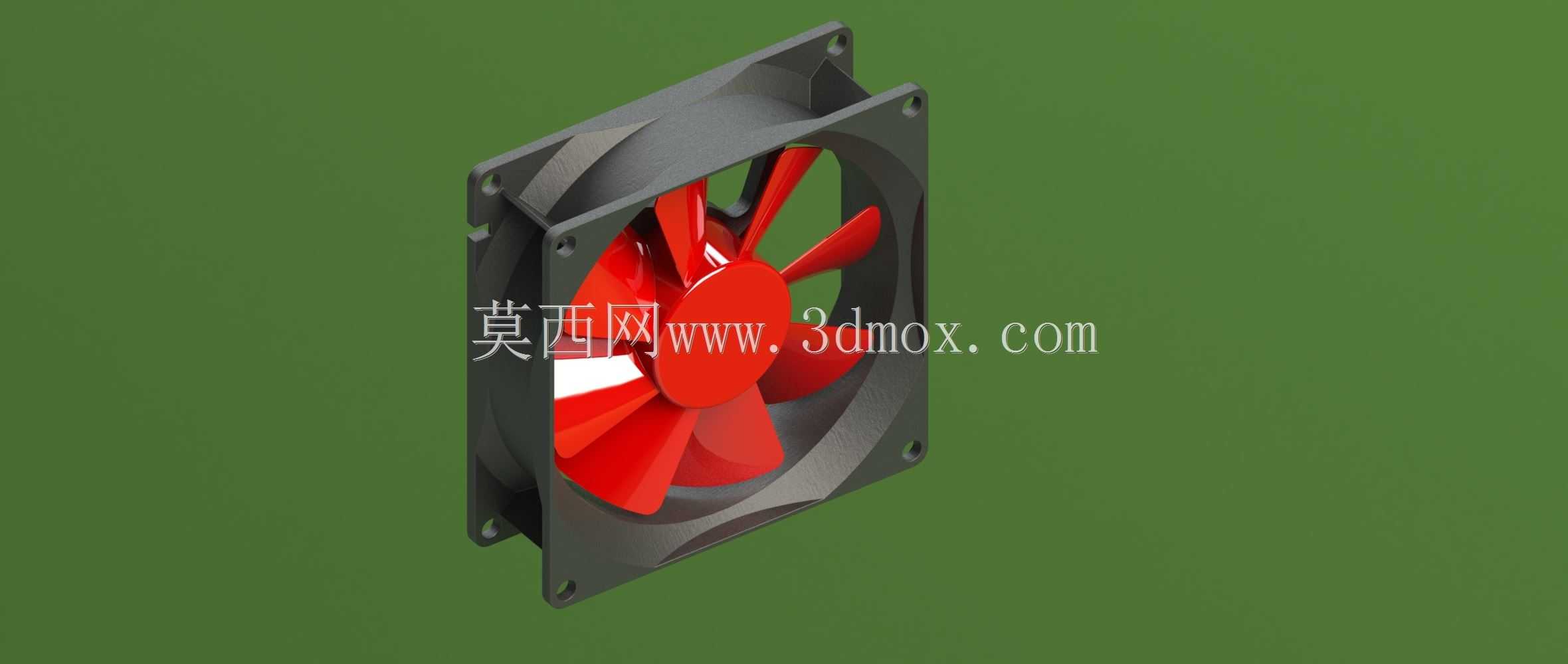

从结构设计逻辑来看，这款风扇采用外框加内置叶轮的经典轴流布局，方形外框的四个角预留了标准安装孔位，孔位间距遵循消费电子散热配件的通用安装规范，能直接适配主流CPU散热器、机箱风扇位的固定螺柱，不需要额外做安装转接件，外框厚度控制在常规25mm规格区间，安装时不会和机箱侧盖、内存马甲、主板散热装甲产生空间干涉，适配绝大多数ATX、MATX、ITX版型的装机空间边界。外框的进风侧做了微倒角导风结构，能减少气流进入风腔时的紊流损失，出风侧的边框做了平直切边，保证吹出的气流可以集中导向散热鳍片区域，避免气流散逸降低热交换效率。

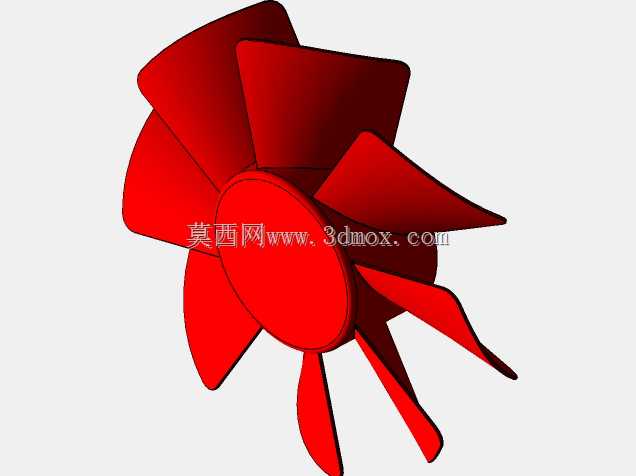

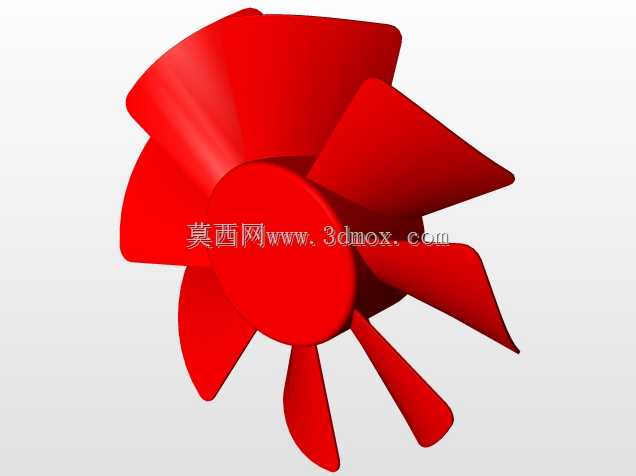

叶轮部分采用七片后掠式叶片设计，叶片的曲面弧度经过气动优化，在相同转速下能获得更高的风量输出，同时降低叶片切割气流产生的气动噪音，叶片根部和中心转子轮毂做了圆弧过渡连接，既可以减少应力集中提升叶片高速旋转时的结构强度，也能降低轮毂区域的气流滞止区占比，提升有效通风面积。中心转子区域集成了驱动电机的转动部分，外框内侧对应位置设计了定子安装位与走线槽，供电线路可以顺着外框的隐藏线槽引出，避免线材剐蹭旋转的叶轮，也能让整体装配更整洁。

实际做三维建模时，这类风扇的结构细节需要重点关注几个工程要点：首先是安装孔的同轴度与孔位公差，四个安装孔的位置度偏差需要控制在0.1mm以内，否则批量装配时会出现螺丝无法对位的问题；其次是叶轮和外框内壁的间隙设计，间隙过大会产生回流损失降低风压，间隙过小则容易因为注塑件的收缩变形、电机装配的同轴度偏差出现叶轮擦框的故障，常规设计时间隙控制在0.8-1.2mm区间，兼顾气动效率与装配容错率；另外叶片的拔模角度需要结合注塑工艺要求设置，避免脱模时出现叶片拉伤、变形的问题，保证量产时的成型精度。

在实际应用场景中，这类风扇的工作转速区间通常覆盖1000-3000转，可根据散热需求搭配PWM调速功能，在低负载工况下降低转速减少运行噪音，高负载时提升转速强化散热能力。和离心式散热风扇相比，轴流结构的风阻更低、风量更大，适合在风阻较小的直通风道场景使用，比如直接搭配铝挤鳍片、穿片鳍片的CPU散热器使用时，气流可以顺着鳍片间的缝隙快速穿过，带走鳍片上传导的热量。做结构装配验证时，还要注意风扇出线端的位置设计，要避开主板上的电容、接口等凸起部件，避免线材被挤压导致绝缘层破损，同时外框的材质通常选用阻燃ABS材质，满足电子配件的阻燃安全要求，叶轮部分则选用耐温PBT材质，长期在机箱内的高温工作环境下不会出现形变、脆化问题。

很多刚接触结构设计的工程师做散热系统匹配时，容易只关注风扇的风量参数，忽略风压与风道阻力的匹配，实际上当散热鳍片的鳍片密度较高、风道长度较长时，需要风扇具备足够的静压才能保证气流有效穿过鳍片间隙，这款风扇的叶片曲面设计在保证风量的同时，也兼顾了一定的静压输出，能适配常规密度的CPU散热鳍片使用。另外在做整机振动验证时，风扇的动平衡精度也是关键指标，建模时需要考虑叶轮上的动平衡切槽结构，方便量产时对叶轮做动平衡校正，降低高速旋转时的振动量，避免振动传递到机箱产生共振噪音。
