汽车悬架系统悬浮子架结构三维设计

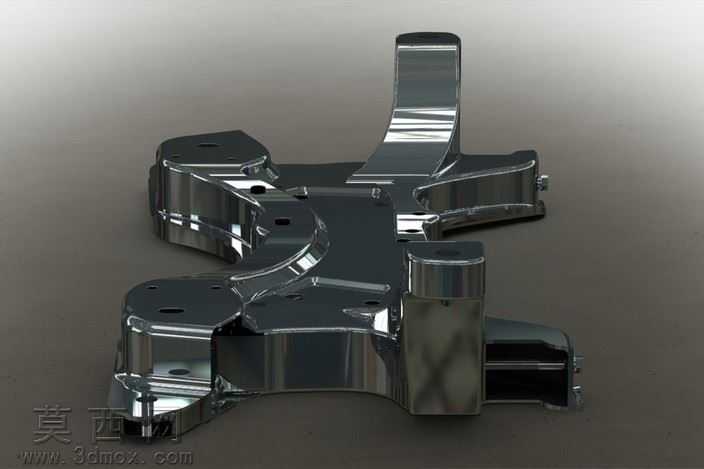

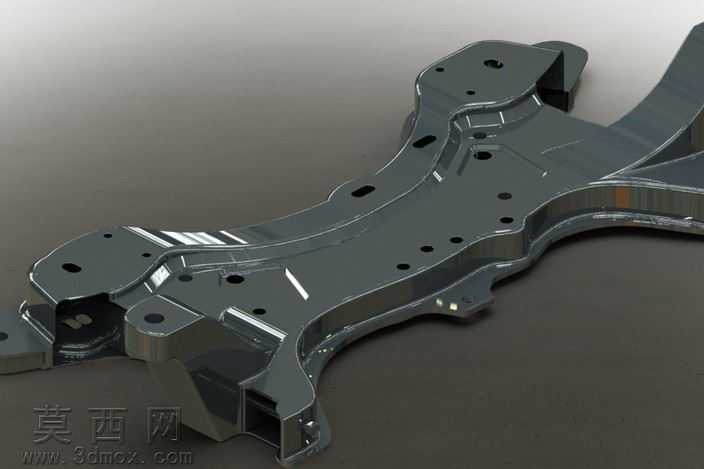

本模型为汽车底盘承载类悬浮子架构件，建模阶段依托三维参数化设计软件完成全流程构建，首先以实车底盘的安装点位参数为基准，绘制构件的整体轮廓草图，通过拉伸、切除、拔模等基础特征命令搭建主体框架结构，针对构件上不同规格的安装孔位，采用线性阵列、镜像等特征操作保证孔位间距的精度，避免逐一绘制产生的尺寸误差。建模过程中严格还原子架的弯折冲压成型结构，对边缘的翻边、加强筋结构做了等比例还原，确保模型的结构强度特征与实物一致，同时对构件上的焊接连接点位做了细节刻画，还原螺栓连接位的凸台、沉孔结构，保证装配特征的完整性。材质与渲染阶段，为模型赋予了汽车底盘冲压钢材的材质属性，调整金属材质的粗糙度、反射率参数，模拟电泳处理后金属构件的哑光金属质感，渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现构件表面的冲压纹理、孔位分布与结构轮廓，避免强反光造成的结构细节丢失。结构设计上，该悬浮子架采用对称式的承载框架结构，主体为一体冲压成型的异型承载梁，梁体上分布多组不同直径的安装孔，分别用于连接车身主框架、动力总成、悬架摆臂与减振构件，梁体上设置的多道加强筋结构可在降低构件整体重量的同时提升抗扭、抗弯强度，边缘的翻边结构既可以提升构件整体刚性，也能避免安装过程中的锐边划伤，预留的橡胶衬套安装位可实现动力总成与车身的柔性连接，有效过滤动力系统运转产生的振动，降低行驶过程中路面颠簸传递至车身的振动幅度，提升整车行驶的平顺性。设计思路围绕承载可靠性与轻量化两个核心目标展开，在保证所有安装点位位置精度、构件整体结构强度满足底盘承载要求的前提下，通过优化梁体截面形状、设置减重孔的方式降低构件自重，减少不必要的材料冗余，同时兼顾冲压加工的工艺可行性，所有弯折角度、圆角参数均符合汽车冲压件的生产工艺要求，避免出现无法加工的尖锐内角、过小弯折半径等问题，模型的所有装配基准面、安装孔位均与实车底盘参数匹配，可直接用于底盘装配模拟、结构力学仿真分析等场景。
