带散热风扇的直流电压转换装置

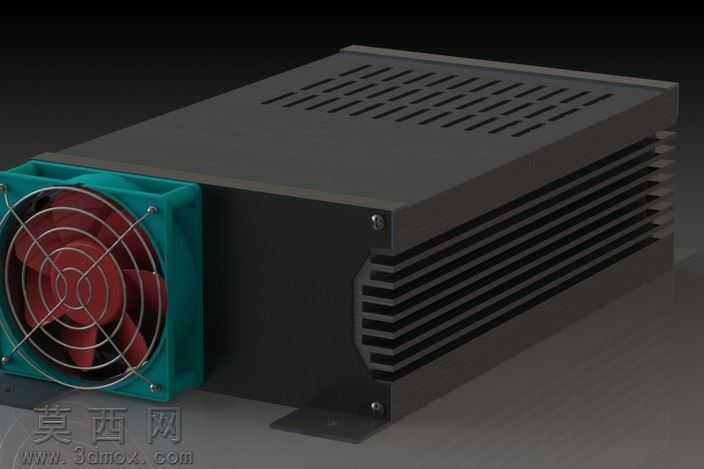

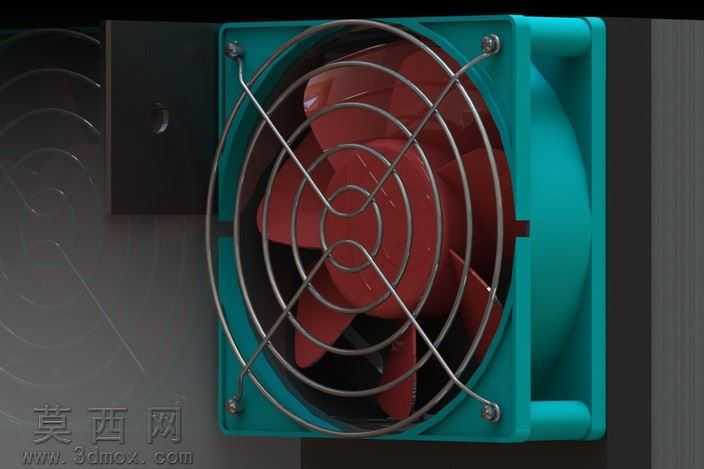

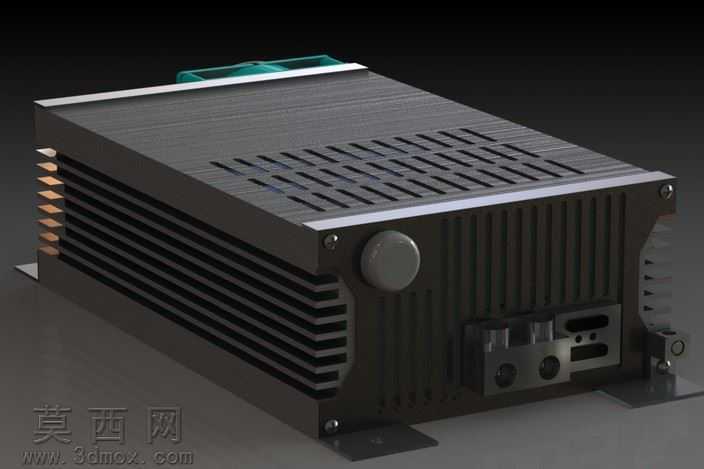

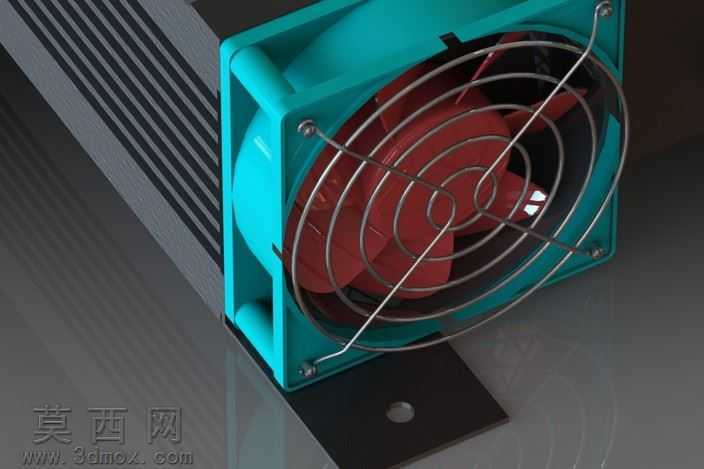

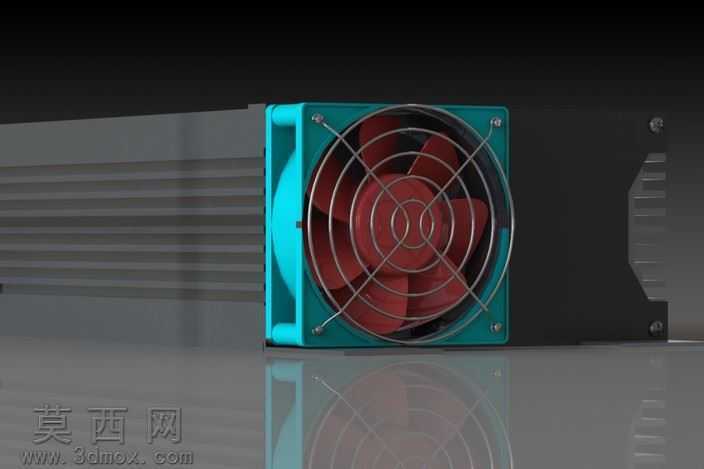

本作品为直流-直流电压转换装置的三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了装置的全部结构细节。建模初期先梳理装置的功能逻辑与结构组成，将整体拆分为主壳体、散热鳍片组、风冷散热模块、安装固定支脚四大核心部分，逐一进行特征绘制。主壳体采用钣金折弯特征构建基础轮廓，表面的通风散热格栅通过线性阵列的切除特征实现，格栅的开孔尺寸、排布间距均参考工业电源类产品的通用散热规范设定，保证开孔率满足散热需求的同时兼顾壳体结构强度。壳体侧面的散热鳍片采用拉伸凸台配合线性阵列完成，鳍片的厚度、间距、高度参数经过反复调整，既保证足够的散热接触面积，也避免鳍片过密导致加工难度提升。风冷散热模块部分，独立构建了风扇的外框、扇叶、防护网三个子部件：风扇外框采用工程塑料质感的材质设定，通过圆角特征处理外框边缘避免尖锐棱角；扇叶部分通过曲面放样构建叶片的扭转弧度，还原轴流风扇的叶片形态，扇叶表面赋予哑光红色塑料材质，还原实物的视觉效果；金属防护网采用钢丝交叉排布的结构，通过扫描特征构建单根钢丝后进行环形阵列与径向排布，赋予金属镀铬材质，还原防护网的金属质感。壳体与风扇模块的连接位置，精准绘制了螺丝安装孔位，通过异型孔向导特征生成沉头螺丝孔，还原真实的装配连接结构。底部的安装支脚采用钣金折弯特征制作，支脚上预留的安装固定孔位尺寸符合工业电气设备的安装标准，方便实际场景中的固定安装。渲染阶段采用深色背景突出产品主体，打光采用侧方主光源配合环境补光，清晰展现壳体表面的磨砂金属质感、散热鳍片的层次结构、风扇模块的色彩对比，同时通过光影效果凸显装置的工业质感与结构细节。整体建模过程严格遵循工业电气产品的设计逻辑，所有结构特征均服务于产品的电压转换功能与散热需求，各部件的装配关系清晰明确，无干涉错位问题，完整呈现了直流转换器从外部结构到功能组件的全部设计细节，可用于产品结构验证、外观展示以及相关教学演示场景。
