汽车底盘下控制臂悬挂摆臂三维结构

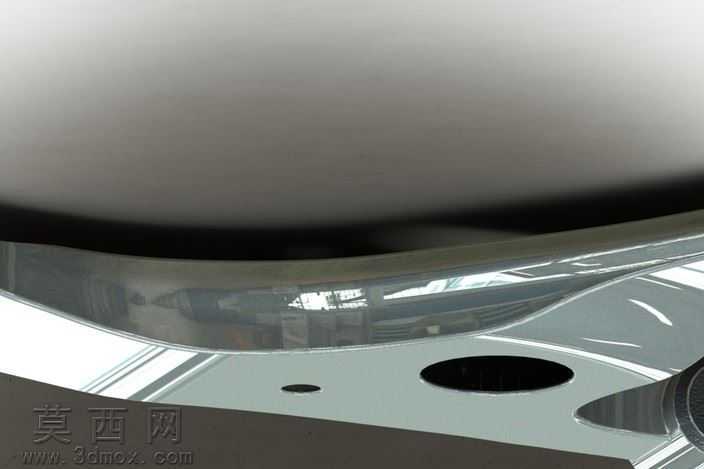

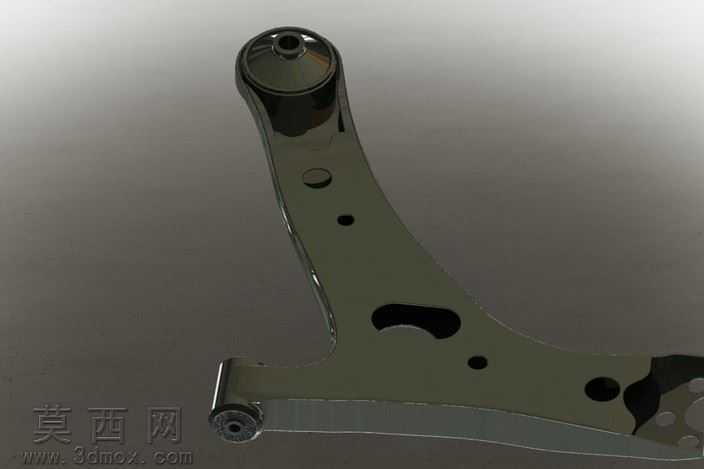

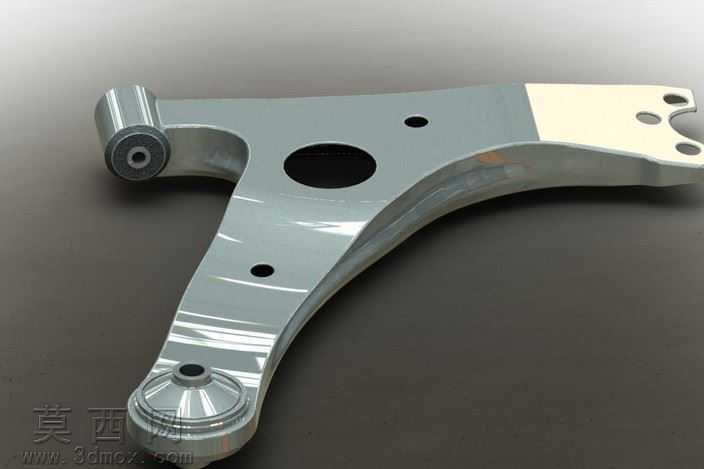

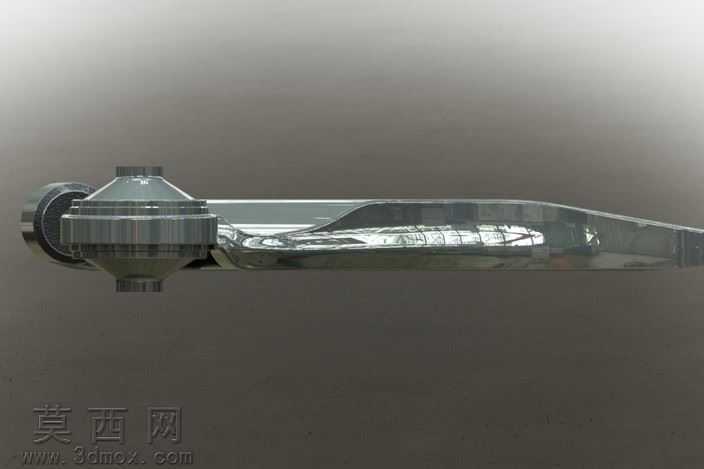

本作品为汽车底盘悬挂系统下控制臂的三维建模成果，建模过程以实际量产的悬挂摆臂实物为参考基准，首先通过测绘获取摆臂各安装点位的中心距、孔径、弯折弧度、板材厚度等核心参数，在三维建模环境中先绘制摆臂的主体轮廓草图，以冲压成型的钣金件逻辑构建基础曲面，通过拉伸、拔模、圆角过渡等操作还原摆臂的流线型弯折结构，保证摆臂在底盘有限安装空间内可顺利完成上下摆动动作，同时规避与周边车架、转向节、减震器等部件的运动干涉。建模过程中对摆臂上的功能结构做了精细化还原：一端的衬套安装位做了同轴度约束，还原橡胶衬套压装后的环形限位结构，保证摆臂与副车架连接后的转动自由度符合设计要求；另一端的球头安装座做了沉孔与凸台结构，还原球头销装配后的定位基准，保证转向动作传递的精准性；摆臂主体上的减重孔按照受力分布做了大小与位置的优化，大尺寸圆孔布置在摆臂受力弯矩较小的中部区域，小尺寸定位孔对应冲压工艺的定位基准点，既实现了零件轻量化，又不会破坏摆臂的结构强度。材质渲染阶段，主体金属部分采用了镀锌冲压钢板的材质参数，调整金属粗糙度、反射率参数还原量产零件经过表面处理后的银亮金属质感，端部安装区域做了局部哑光的涂层效果区分，还原零件不同区域的表面处理工艺差异，衬套部分采用橡胶与金属嵌套的分层材质，还原橡胶件的哑光深色质感与金属内圈的光泽差异，整体渲染效果贴近实际量产零件的真实外观。结构设计上充分考虑了悬挂摆臂的受力特性，摆臂的弯折弧度经过曲率优化，在车轮受到路面冲击时可通过合理的形变吸收部分震动能量，各安装点的连接结构均做了加强筋过渡处理，避免应力集中导致的零件断裂风险，整体模型可用于汽车底盘结构教学、悬挂系统运动仿真、零件受力分析等场景，完整还原了量产悬挂摆臂的所有结构细节与装配特征。
