LG ABB41865圆柱形锂离子电芯结构

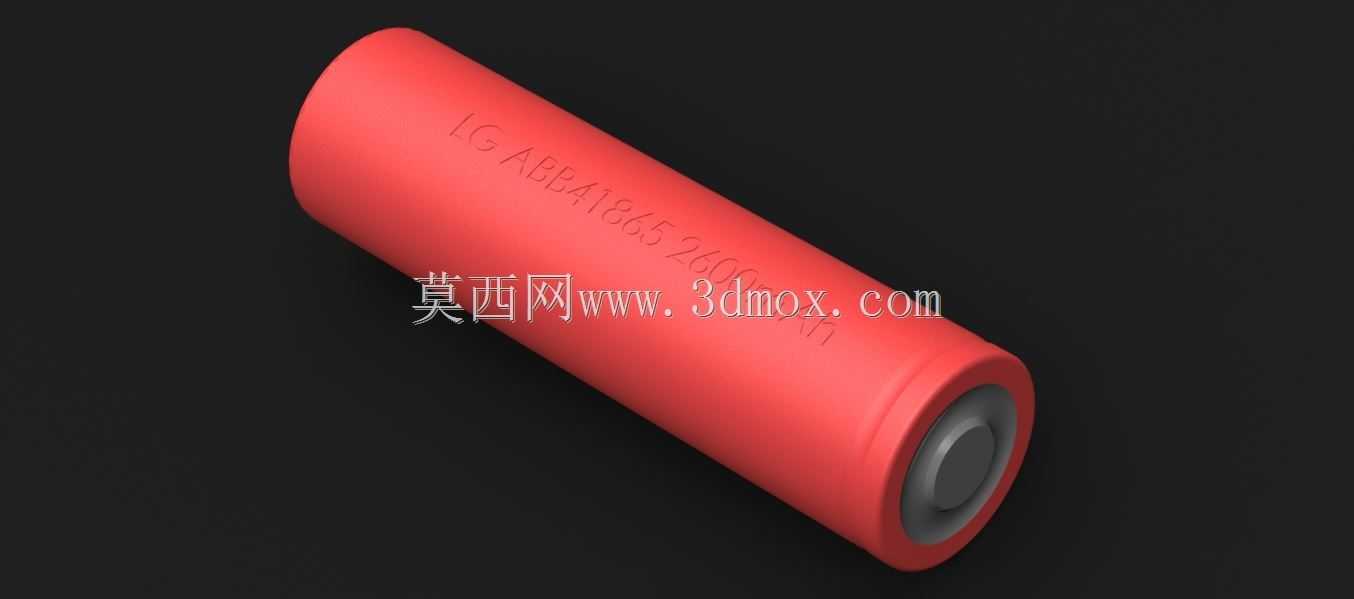

在消费电子、小型储能设备、电动工具、便携照明装置的结构设计环节中，18650规格圆柱电芯是应用频次极高的供能单元，这类电芯的三维结构建模精度，会直接影响电池仓的适配性、结构件的空间预留、绝缘防护设计的合理性，是小型用电产品结构开发中不可忽视的基础部件。本次呈现的LG ABB41865 2600mAh规格圆柱电芯，完全遵循量产实物的结构特征进行还原，建模过程中优先保证外形尺寸与安装边界的准确性，适配绝大多数通用18650电池仓的设计需求。从实际工程应用场景来看，这类电芯常被用于多串多并的电池包组装场景，比如手持电动工具的动力源、笔记本电脑的内置电池组、便携储能电源的电芯单元、强光手电的供电模块，甚至部分低速代步工具的辅助供能单元也会采用该规格电芯，因此建模时不仅还原了单颗电芯的外观特征，也充分考虑了多颗电芯排布时的间隙预留、极耳对接的空间位置，能够直接用于电池包的排布仿真与结构干涉检查。从产品功能特性来看，该款电芯为正极带凸起结构、负极平底的标准圆柱构型，外壳采用喷塑金属钢壳，表面印有规格参数标识，建模时还原了外壳的哑光红色涂层质感、正极端的绝缘密封圈结构、负极端面的平整金属特征，同时兼顾了电芯两端的倒角细节，避免在装配仿真中出现棱角干涉的误判。设计思路上，没有采用过度简化的圆柱拉伸建模方式，而是对照量产电芯的实测尺寸，对正极帽的凸起高度、钢壳的壁厚特征、两端的卷边结构都做了对应还原，保证模型在用于电池仓结构设计时，能够准确校核仓体的内径尺寸、正负极接触弹片的压缩行程、绝缘垫片的厚度预留。外形尺寸方面，严格遵循18650规格的通用标准，电芯主体直径控制在18mm，总长度为65mm，正极帽的凸起高度为0.5mm，这个尺寸边界是结构设计中必须严格遵守的安装阈值，一旦电池仓的内径预留不足、长度方向的空间不够，就会出现电芯装不进、接触不良甚至挤压短路的风险。在实际的结构选型工作中，很多初级工程师容易忽略电芯外壳的涂层厚度、正极帽的突出尺寸，直接用纯圆柱模型做结构校核，最终开模后出现装配公差问题，这个模型在细节上的还原，能够帮助设计人员在方案阶段就规避这类公差风险。另外，在多电芯串并联的排布设计中，该模型可以直接导入装配环境，配合电芯支架、镍片、保护板的模型完成整体电池包的结构验证，检查相邻电芯之间的绝缘间隙是否满足安规要求，镍片焊接位置是否与周边结构件存在干涉，保护板的安装位置是否会挤压电芯外壳。从散热设计的角度，准确的电芯外形模型也能帮助热仿真环节划分更贴合实际的网格，计算电芯在大电流放电时的热量分布，优化电池包内部的散热通道设计。不同于很多简化的电芯模型，这个模型还原了外壳表面的丝印标识位置，在做产品外观展示、爆炸图渲染时，也能呈现更贴近真实产品的视觉效果，不需要额外做贴图处理。对于需要做跌落仿真的结构设计场景，准确的电芯外形和质量分布特征（建模时按照电芯实际质量设置了对应的密度参数），也能帮助仿真环节更准确地模拟跌落过程中电芯对电池仓结构的冲击载荷，优化仓体的筋位设计和缓冲结构。在便携电子产品的结构设计中，电池仓往往是空间占用最大的模块之一，精准的电芯模型能够帮助工程师在有限的产品内部空间里，合理分配电芯、主板、结构件的空间占比，避免出现空间浪费或者空间不足的问题。比如在设计强光手电的筒身结构时，电芯的直径直接决定了筒身的最小内径，电芯的长度决定了筒身的电池仓段长度，配合开关、驱动板、灯头的尺寸，就能快速确定整个手电的整体尺寸边界。在电动工具的电池包设计中，多颗电芯的排布方式（直排、错排、分层排布）都需要基于准确的单颗电芯模型来做方案对比，计算不同排布方式下电池包的整体尺寸、重心位置，优化电池包与主机的连接结构。值得注意的是，这类圆柱电芯的外壳为负极电位，正极帽为正极电位，建模时还原的正极绝缘密封圈结构，也能提醒设计人员在结构设计时做好正负极之间的绝缘隔离，避免出现金属屑、结构件毛刺导致的正负极短路风险。在做绝缘防护设计时，基于准确的电芯模型，可以快速设计青稞纸绝缘片、PVC热缩套管的尺寸，保证绝缘件完全覆盖需要隔离的部位，不会出现绝缘不到位的问题。
