车用涡轮增压器精密结构设计

在商用车、乘用车以及非道路移动机械的动力系统升级过程中，涡轮增压器始终是提升内燃机升功率、优化燃油经济性、降低排放指标的核心功能部件，这款模型还原的涡轮增压器壳体及流道结构，完全围绕量产装车的实际工况完成结构设计，没有多余的装饰性特征，所有曲面、接口、安装位都对应实际零部件的功能需求。

从实际应用场景来看，这类小尺寸涡轮增压器多用于1.0L-1.8L排量的乘用车汽油机，或是同功率段的非道路小型柴油机，覆盖家用轿车、城市SUV、小型工程作业机械、农用机械等多个装机场景，核心作用是利用发动机排出的高温高压废气驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，提升气缸的充气效率，让同等排量的发动机可以输出更高的扭矩与功率，同时在部分负荷工况下优化空燃比，降低燃油消耗与尾气污染物排放。

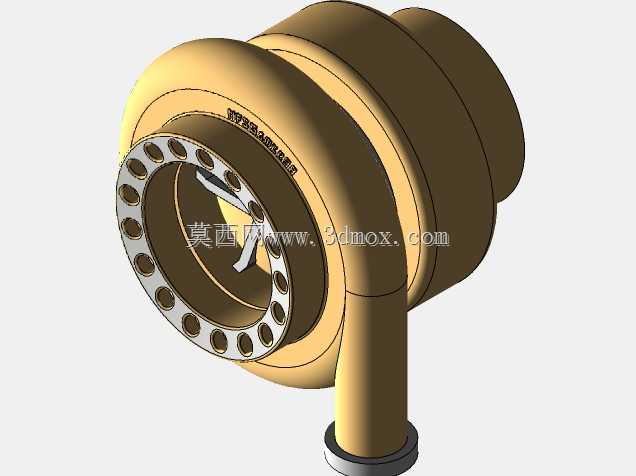

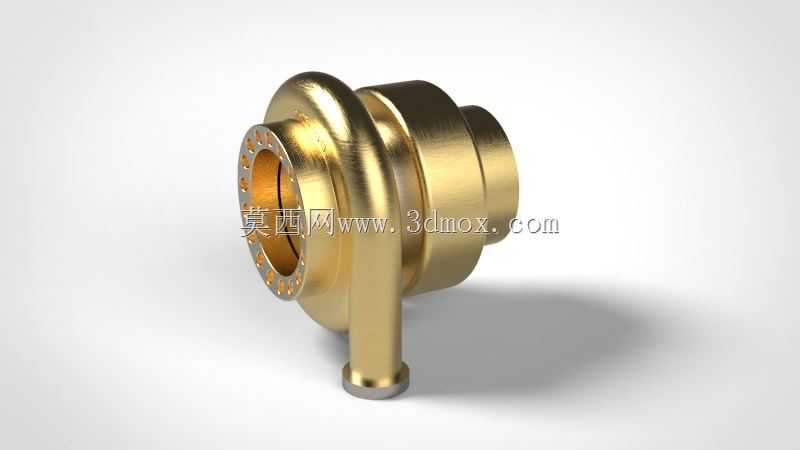

在功能特性的设计上，模型完整还原了涡轮增压器的核心外部结构：涡壳采用双流道设计的曲面过渡结构，避免废气进入涡轮腔时产生不必要的紊流损失，涡壳侧面的旁通阀安装接口结构清晰，用于匹配废气旁通执行器，在发动机高转速高负荷工况下，旁通阀开启将部分废气直接导出排气系统，避免涡轮转速过高导致增压压力超出设计阈值，保护增压器本体与发动机进气系统的结构安全。压气机壳的进气端采用带密封槽的法兰接口，用于对接空气滤清器后的进气软管，压气机壳的出气端为阶梯式接口结构，匹配中冷器的进气连接管路，保证增压后的高压空气可以顺畅进入中冷器降温后送入气缸。

设计思路上完全遵循车用涡轮增压器的量产开发逻辑，首先确定核心的安装边界：涡壳的排气进出口轴线夹角、压气机壳与中间体的连接定位台阶、中间体上的机油进出口接口位置、旁通阀安装座的定位尺寸，都严格参照同规格量产增压器的安装尺寸链设计，保证模型可以直接用于动力舱的布置校核、安装支架的结构设计、周边管路的走向验证。涡壳的壁厚设计遵循高温铸件的工艺要求，不同区域的壁厚根据热负荷分布做差异化调整，涡舌位置的壁厚适当加厚，承受高温废气的持续冲击，涡壳外壁的加强筋结构沿流道走向布置，既可以提升壳体的结构刚度，降低高速气流激励产生的结构振动，也可以在铸造过程中起到辅助补缩的作用，减少铸件内部的缩松缺陷。

外形尺寸与安装边界方面，这款增压器的整体径向尺寸控制在同排量机型的常规范围内，轴向总长度满足横置、纵置动力舱的布置要求，三个核心安装固定点的位置分布在中间体的侧方凸台上，采用螺栓连接的方式固定在发动机排气侧的安装支架上，安装面的平面度、螺栓孔的位置度都按照量产件的公差要求做了结构预留，机油进出口的接口采用标准管螺纹规格，方便对接发动机的润滑系统油路，保证增压器转子轴在高速运转时可以得到持续的压力润滑与散热。

从结构细节来看，模型还原的涡壳表面光滑过渡，没有尖锐的棱角，既符合金属铸造的工艺要求，也可以减少工作过程中的应力集中，避免长期在高温交变载荷下出现壳体开裂的问题。压气机壳与中间体的连接采用卡箍式结构，对应的卡槽结构在模型上有清晰体现，方便售后维修过程中快速拆解更换压气机壳或是调整压气机的装配角度，适配不同车型的管路走向需求。旁通阀的安装座上预留了执行器拉杆的运动空间，避免拉杆在动作过程中与壳体产生运动干涉，保证旁通阀可以在设定的增压压力下顺畅开启与关闭，稳定控制增压压力的波动范围。

在实际的工程设计过程中，这类涡轮增压器的三维模型除了用于自身的结构开发，还会用于整车动力舱的热管理仿真、振动噪声仿真、管路装配干涉检查，模型中所有的曲面都做了连续顺滑处理，没有碎面、尖角等几何缺陷，可以直接导入CAE软件划分网格完成流场、温度场、结构强度的仿真计算，也可以用于教学演示、维修培训的可视化素材，帮助从业者直观理解涡轮增压器的外部结构与安装逻辑。
