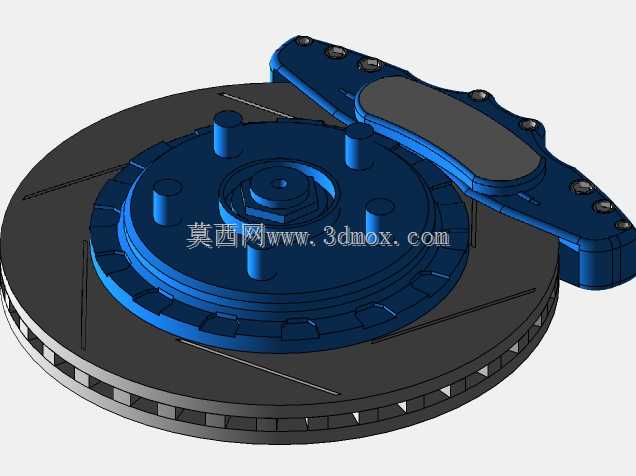

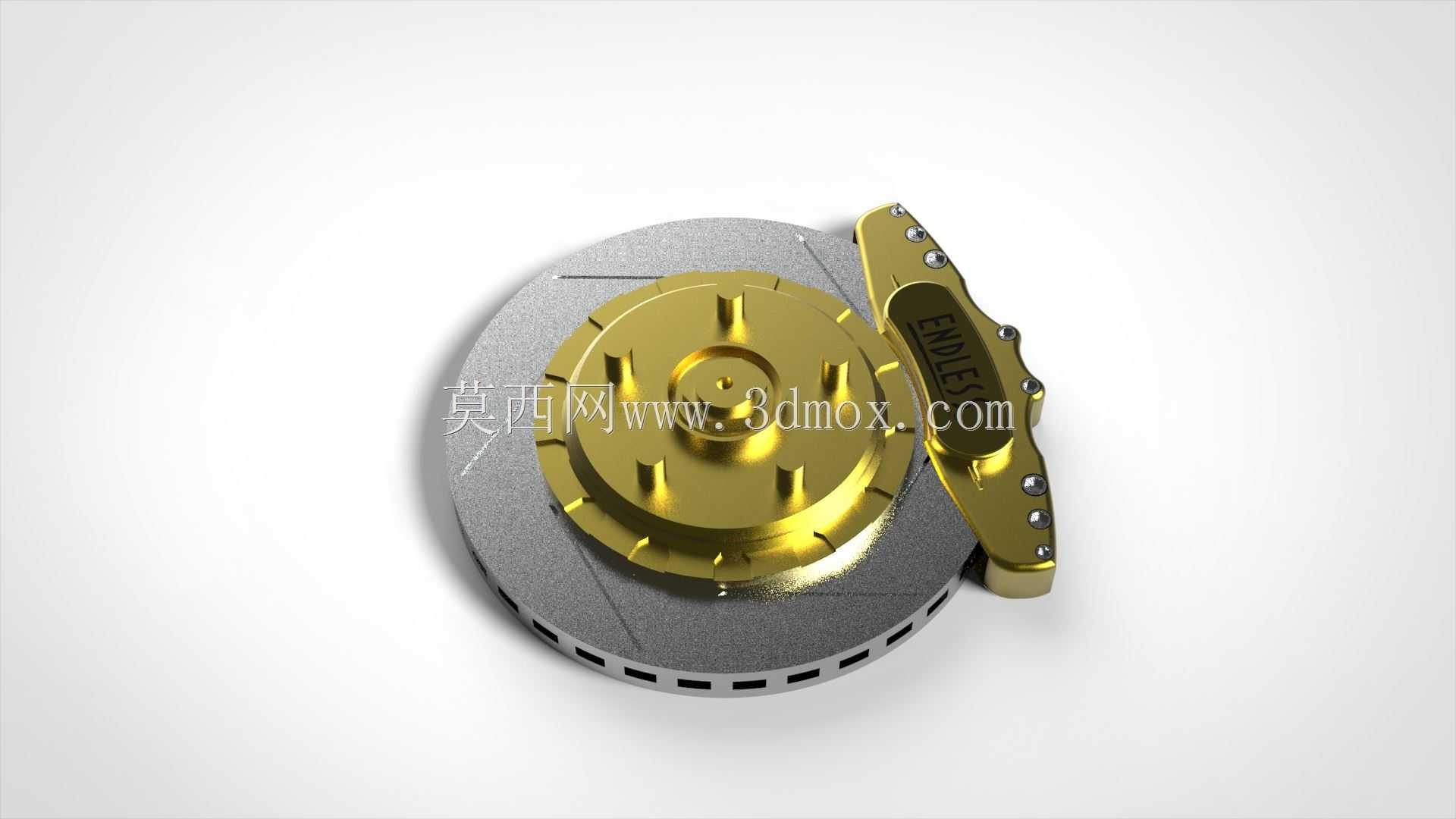

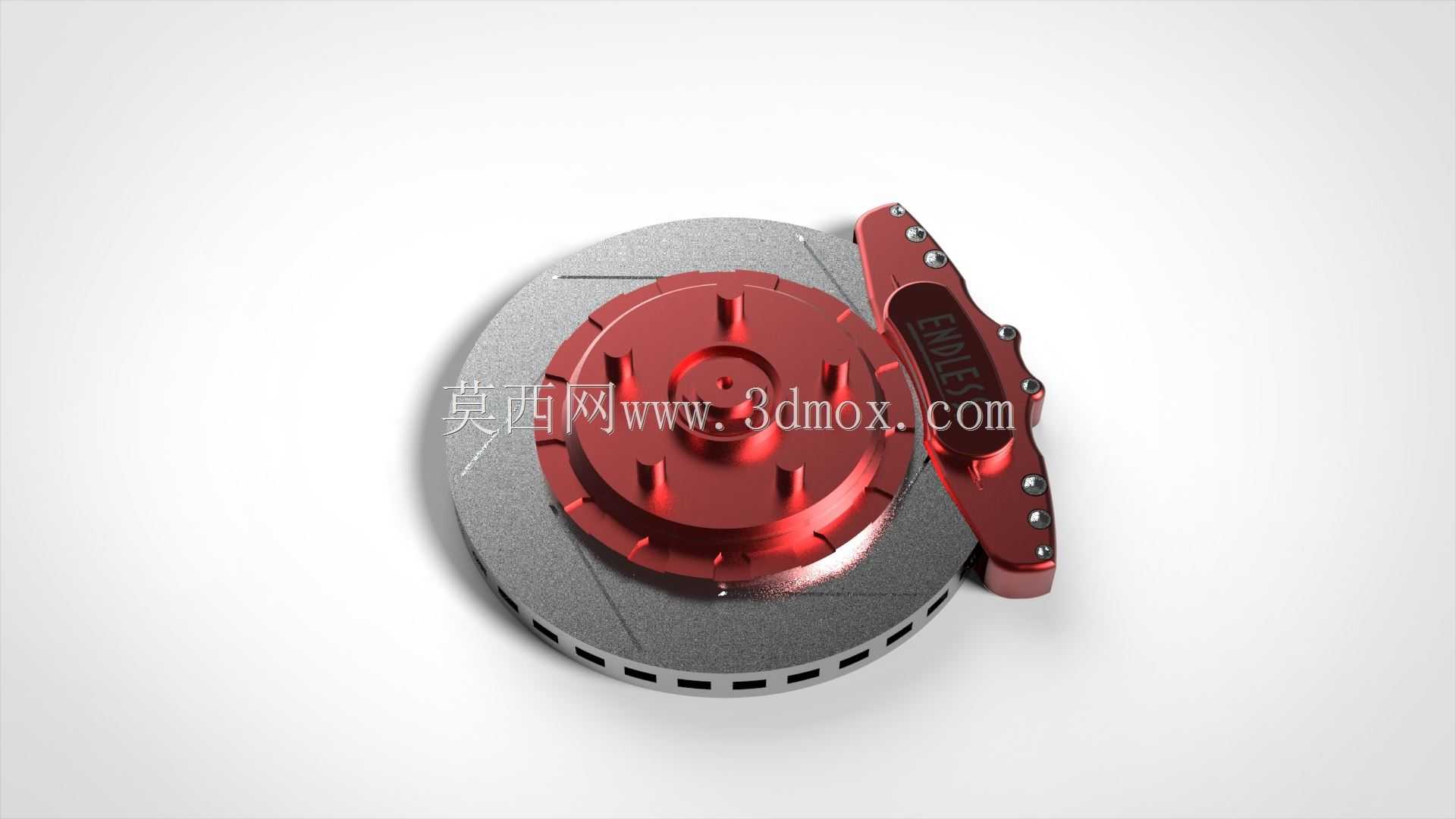

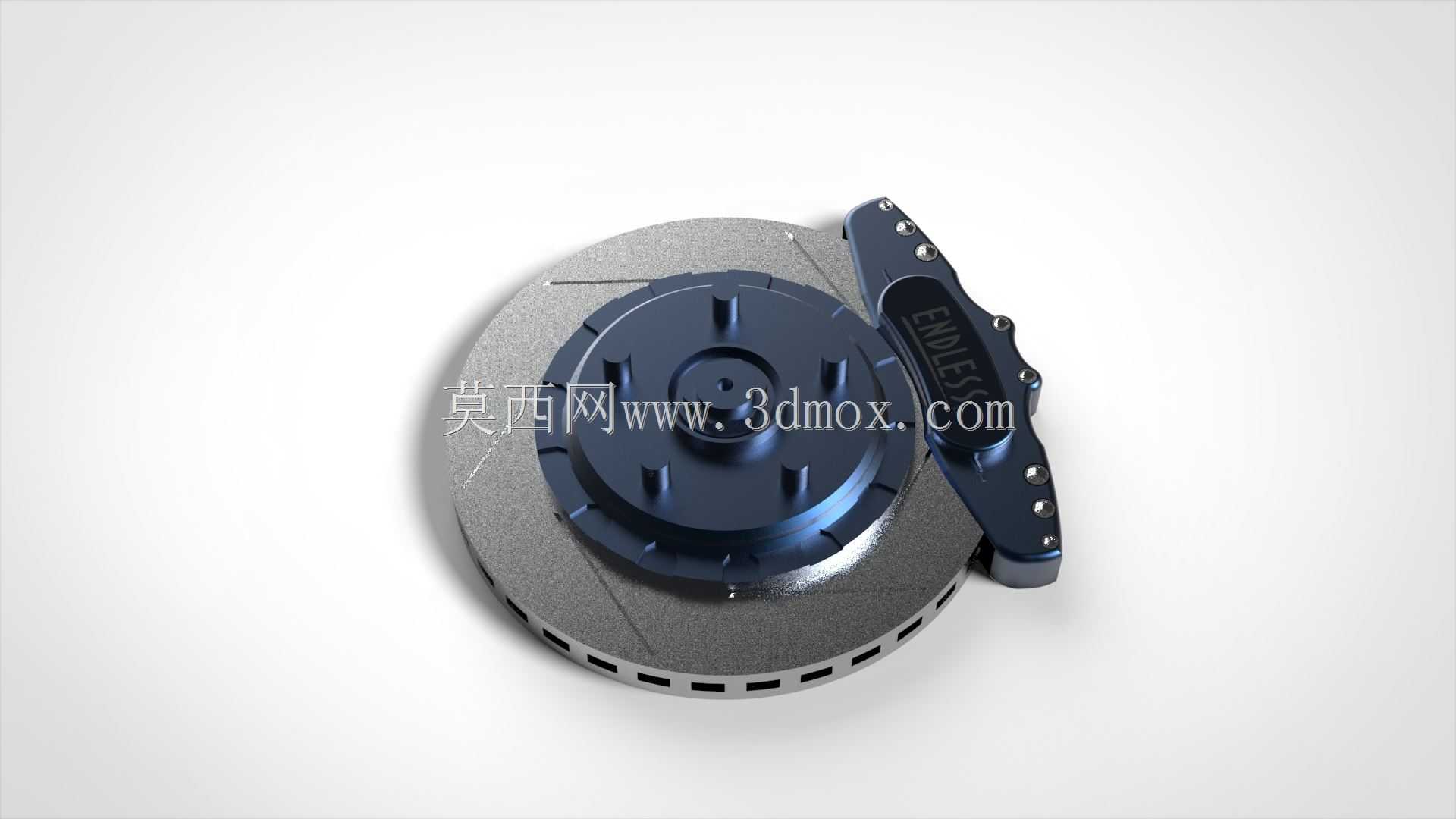

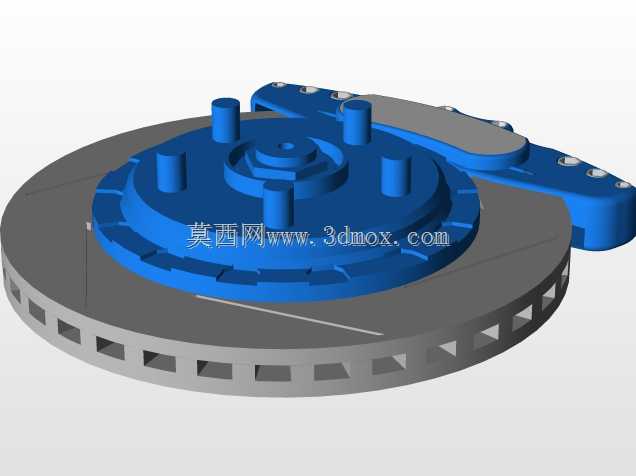

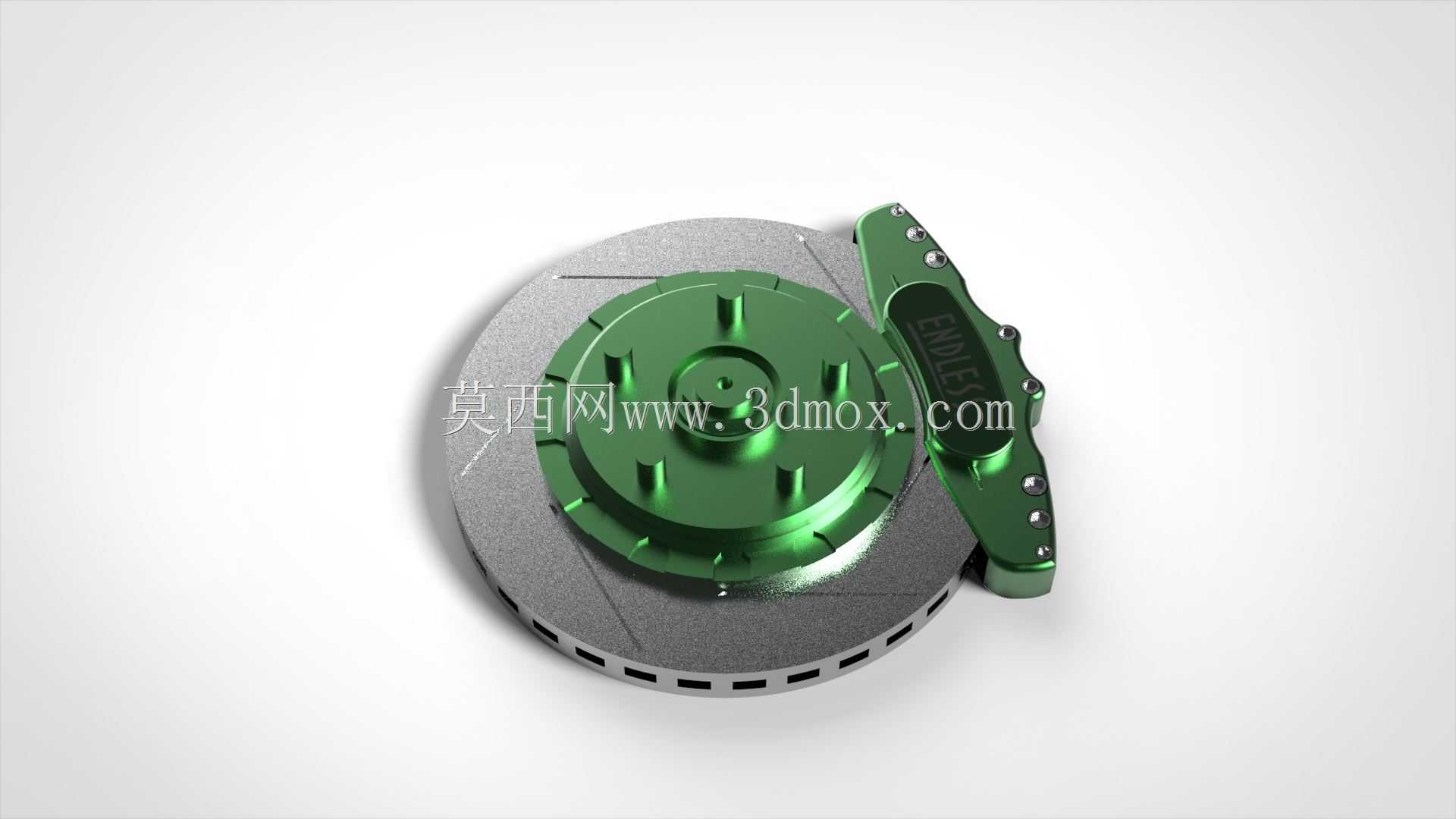

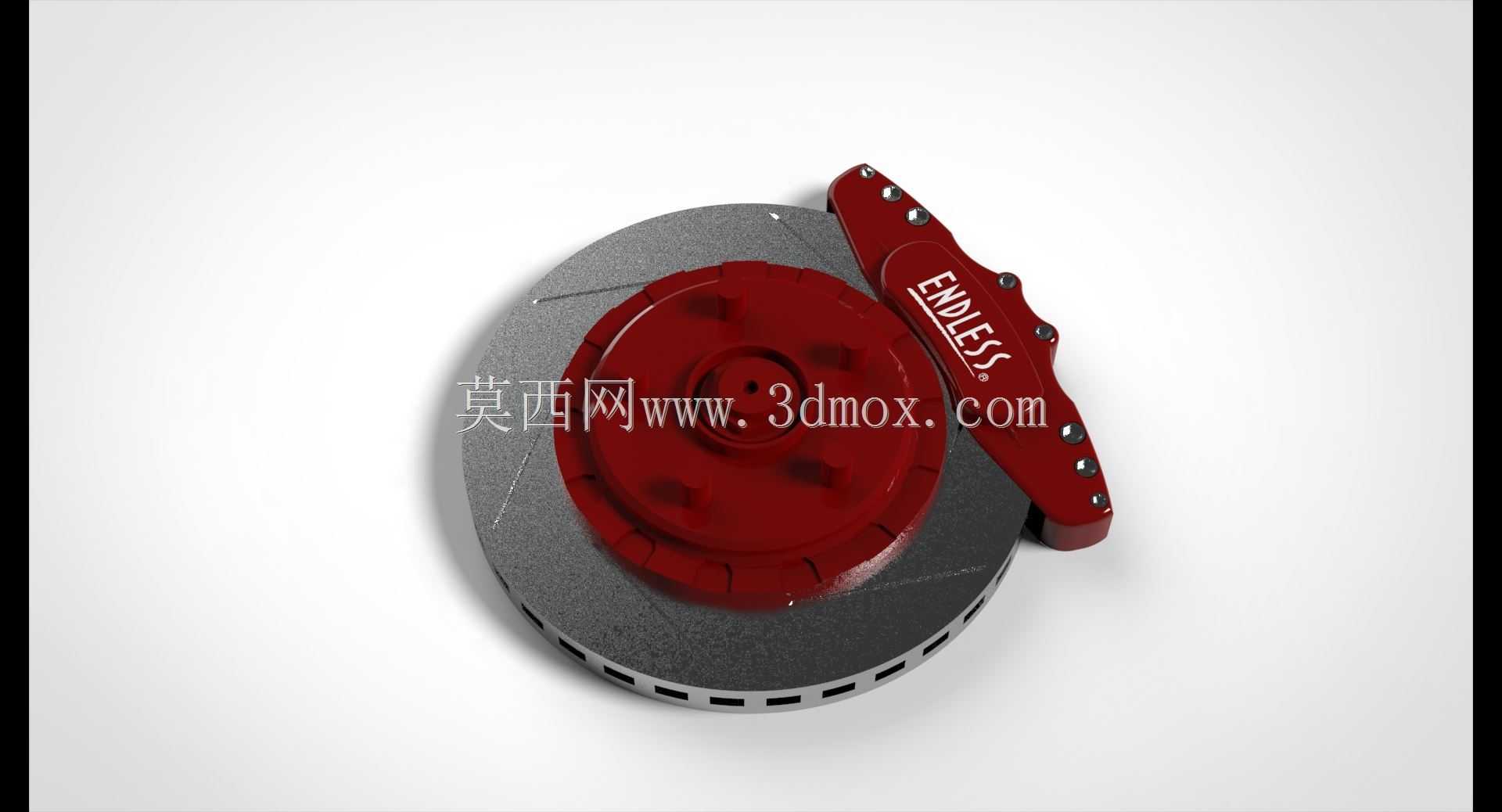

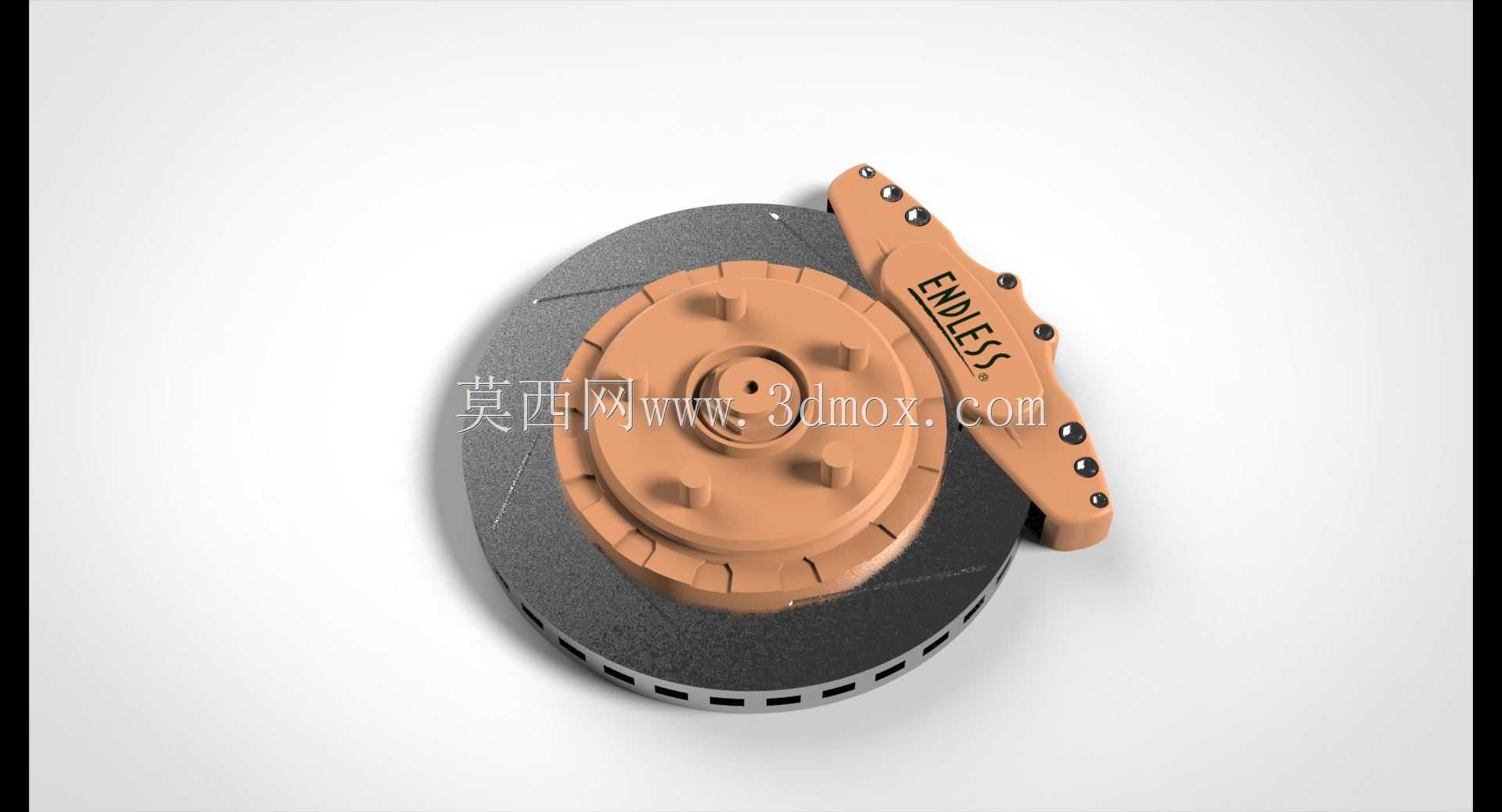

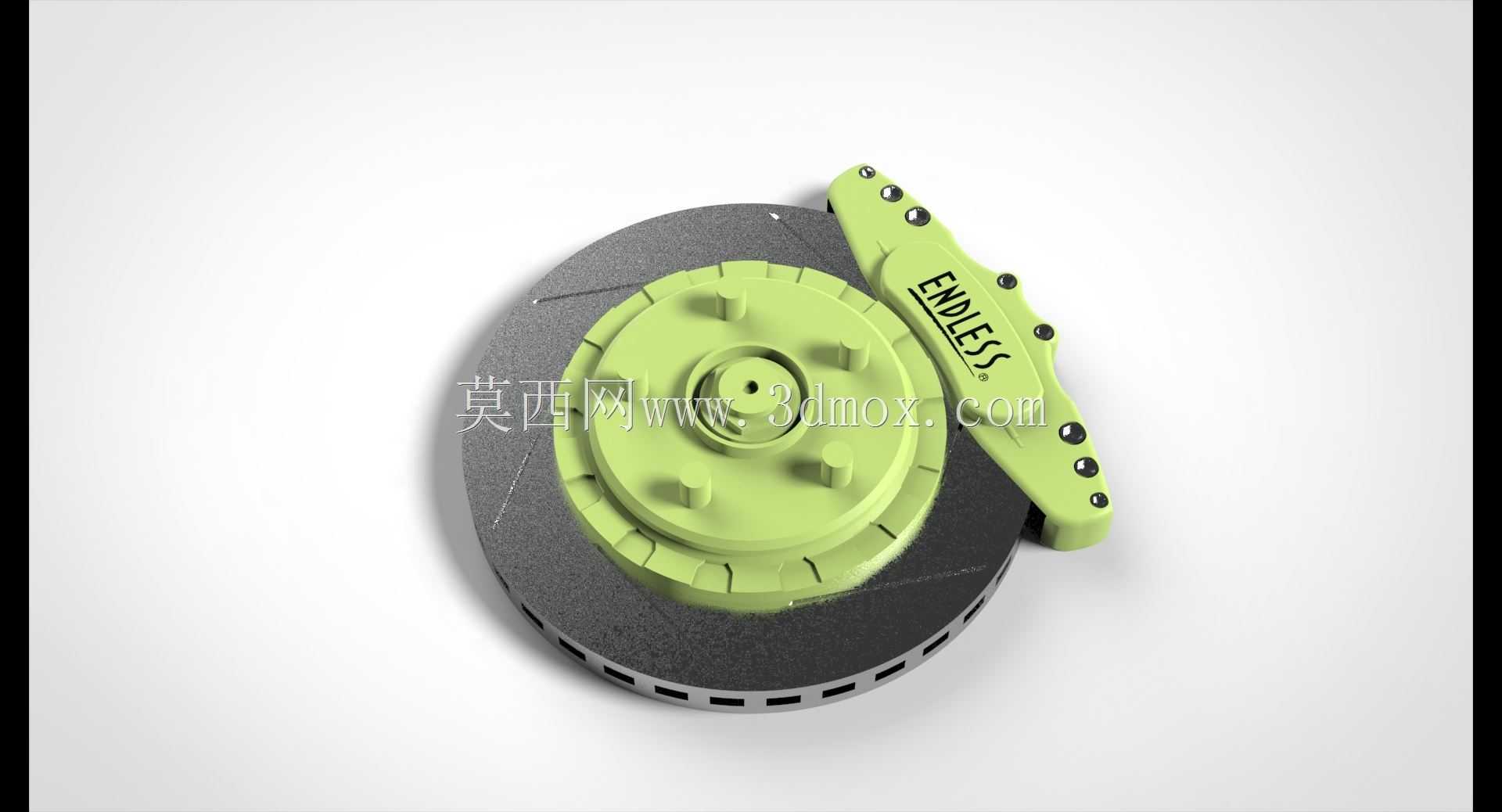

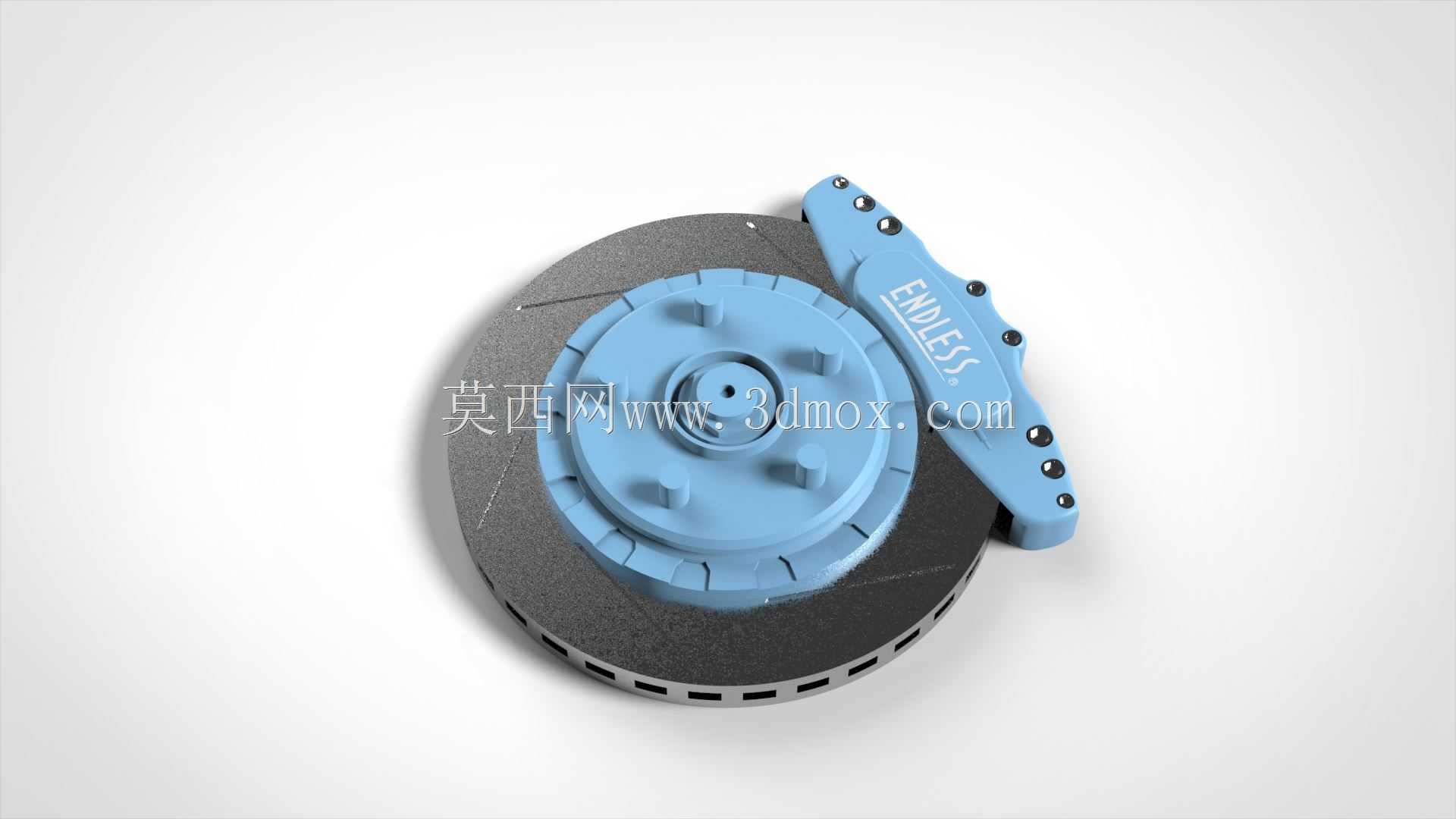

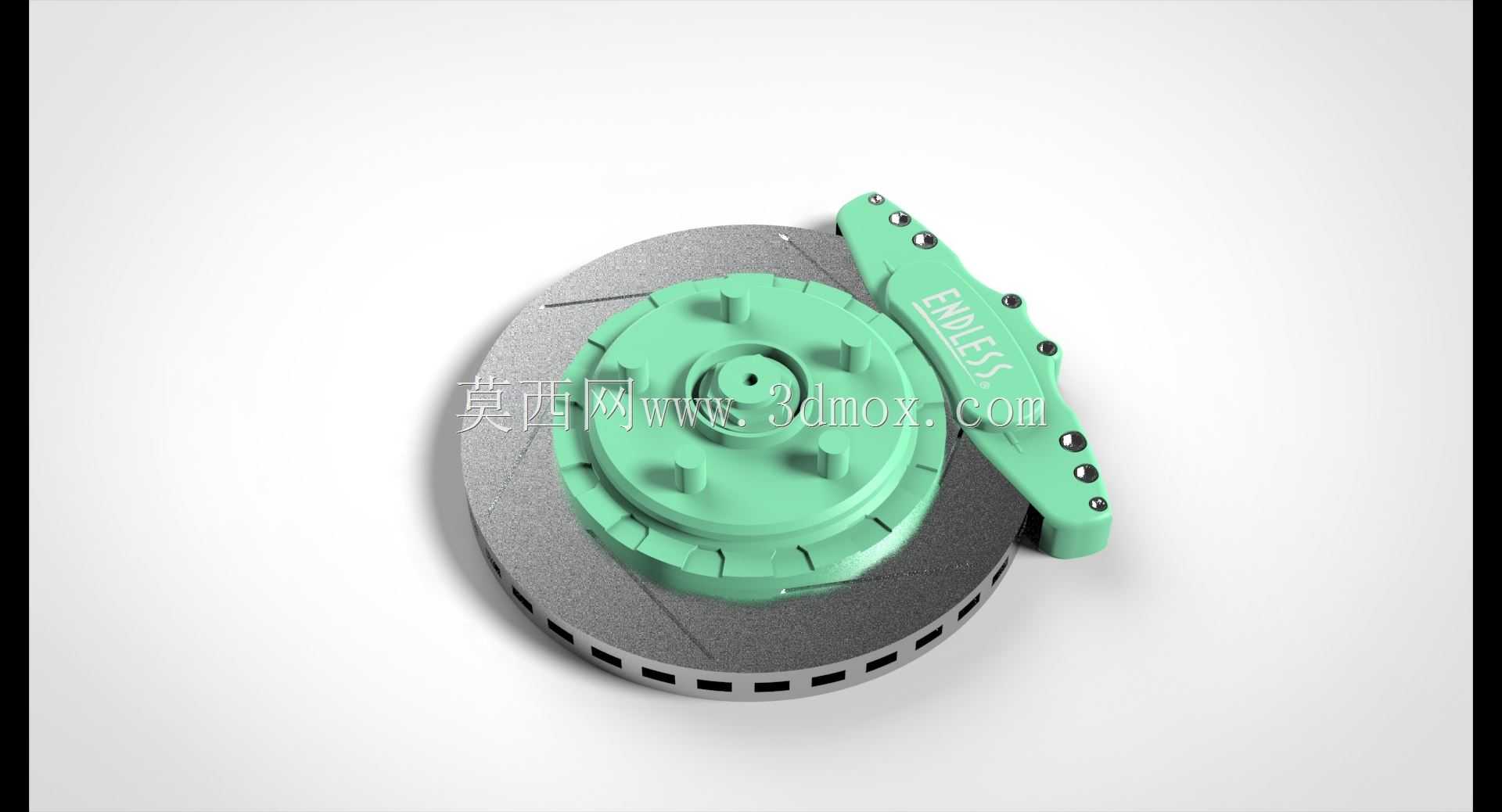

彩色外观EC670汽车盘式制动结构

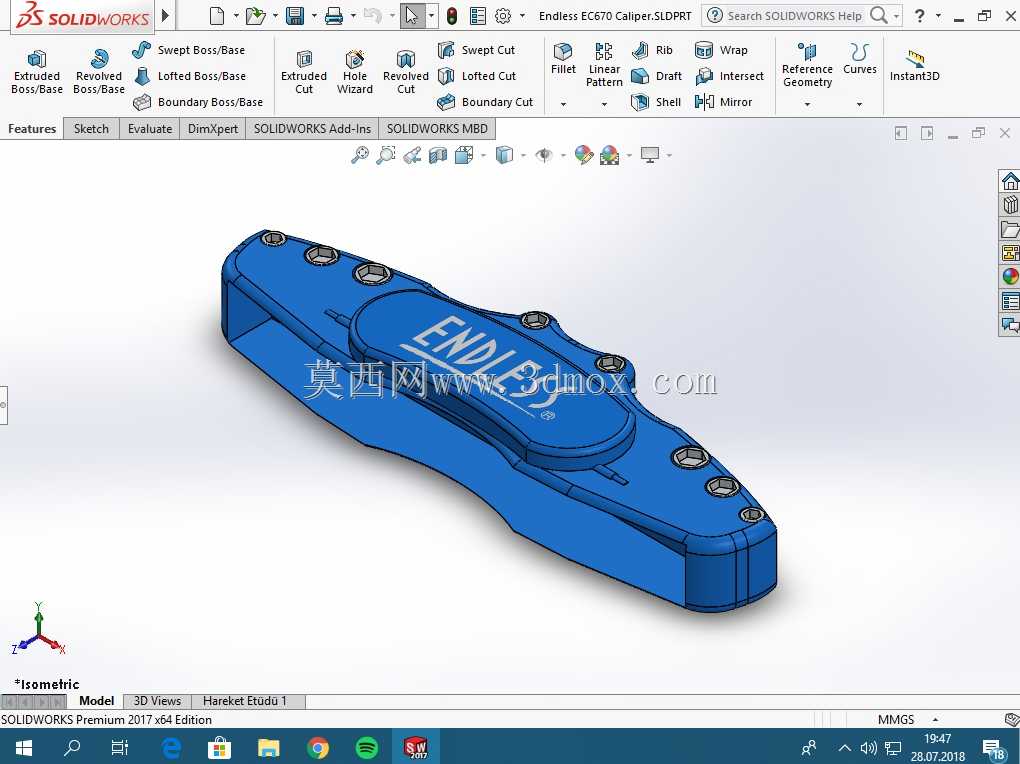

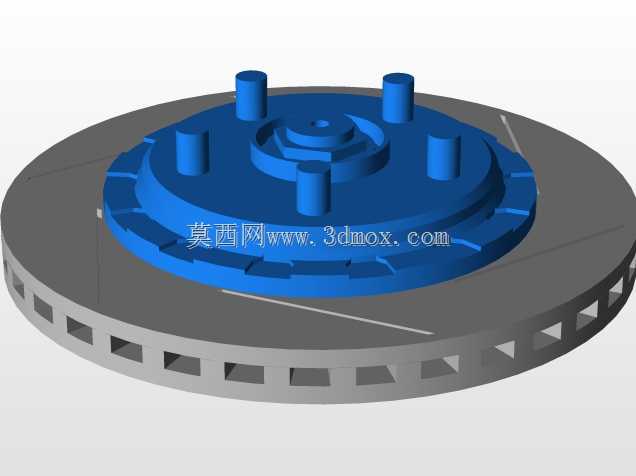

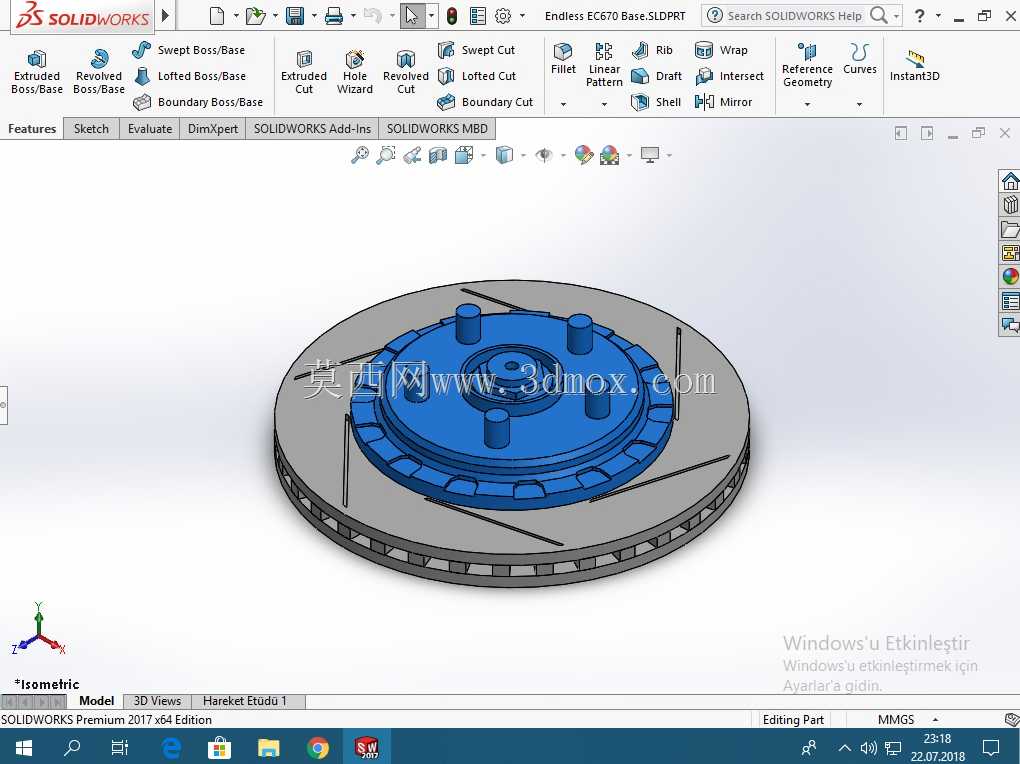

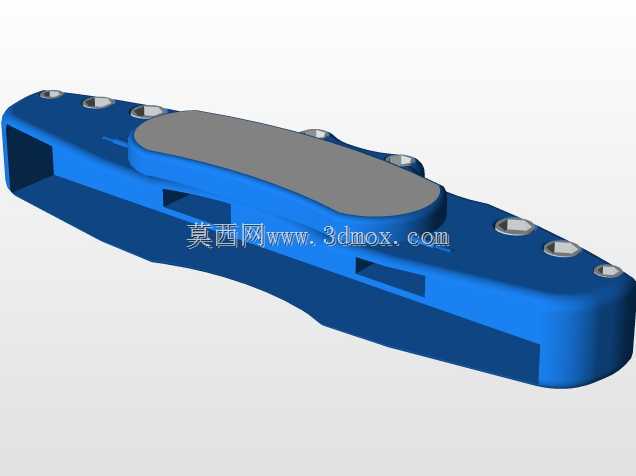

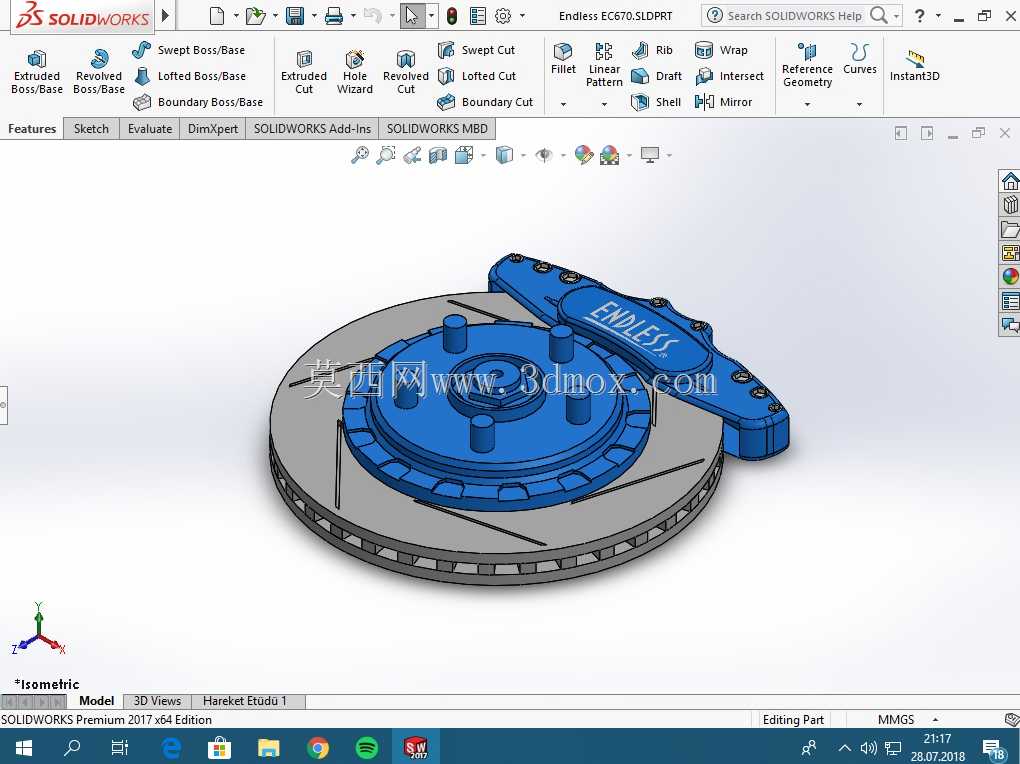

日常做整车底盘制动系统匹配时，盘式制动器的三维数模是绕不开的核心参考，这套EC670对应的制动结构，主要面向乘用车型的前轮制动工况，也可根据载荷调整后适配部分轻型商用车的后轮配置，实际装车后承担车辆行驶过程中的减速、驻车维持以及紧急工况下的制动力输出功能，相比传统鼓式制动器，这类通风盘搭配对置活塞卡钳的结构，热衰退抗性更强，连续制动工况下的制动力稳定性更优，能满足多数家用车型及入门性能车的制动需求。从结构设计逻辑来看，这套数模还原了浮动式卡钳搭配通风制动盘的主流配置，卡钳本体的分泵布局、刹车片的安装卡槽、制动盘的通风道走向都做了完整的结构还原，彩色外观的分色处理也能帮刚接触制动系统设计的从业者快速区分不同部件的装配边界，不用再对着单色数模反复拆分确认零件归属。做总布置校核时，首先要关注的就是这套制动器的安装边界：制动盘的安装节圆直径、中心定位孔尺寸要和轮毂轴承单元的匹配尺寸完全对应，卡钳的安装支架位置要和转向节的安装点位完全重合，同时要预留足够的轮辋内部空间，避免转向过程中卡钳本体和轮辐发生运动干涉，数模里的卡钳外形轮廓、制动盘的厚度及径向尺寸都可以直接作为布置校核的参考基准，不用再反复测量逆向点云的尺寸偏差。实际功能实现上，制动盘随车轮同步转动，卡钳通过支架固定在转向节上保持静止，制动液推动分泵活塞顶出时，会推动两侧刹车片夹紧制动盘的摩擦面，通过摩擦力将车轮的转动动能转化为热能散出，数模里还原的刹车片背板消音片结构、卡钳上的放气螺钉位置、制动盘的散热通风槽，都是实际量产结构里会保留的细节，通风槽的走向设计会直接影响高速行驶时的制动盘散热效率，做仿真分析时可以直接基于这套数模提取流体域，计算不同车速下的散热风量是否满足连续制动的热平衡要求。做零部件选型匹配时，还要结合整车的轴荷分配、最高车速、轮胎抓地力上限来匹配对应的制动盘有效半径、卡钳活塞直径以及刹车片摩擦系数，这套数模的结构尺寸可以作为基础模板，根据不同车型的参数要求调整对应尺寸，比如提升制动性能时可以加大制动盘直径、增加活塞数量，但调整时必须同步校核卡钳的安装空间、制动总泵的排量是否匹配，避免出现踏板行程过长、制动力不足的问题。另外数模里的分色处理虽然是非官方的外观效果，但在做方案汇报、教学演示时能更直观地展示装配关系，不用额外给零件赋予材质就能清晰区分卡钳、制动盘、刹车片等不同部件，对于刚接触底盘结构的新人来说，能更快理解盘式制动器的工作逻辑和零件组成，做装配动画演示时也能减少后期的材质调整工作量。
