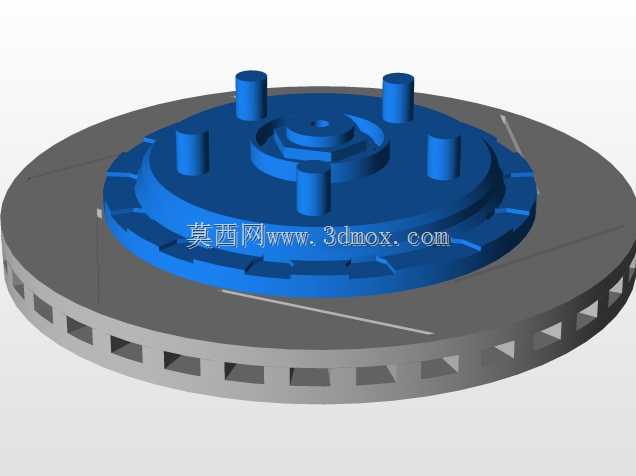

环形EC670铝制制动卡钳刹车盘结构

日常做底盘制动系统选型匹配时，这类铝制卡钳搭配通风盘的结构是乘用车辆、轻型改装车型上很常见的配置，不同于重型商用车采用的鼓式制动结构，盘式制动的散热效率更高，连续制动下的热衰减幅度更小，在频繁启停的城市路况、山路连续下坡工况下都能保持更稳定的制动力输出。先从安装边界说起，这套制动组件的安装基准完全遵循常规乘用车转向节的接口尺寸，刹车盘的中心定位孔直径、安装螺栓孔的节圆直径都适配主流紧凑型车型的前轮安装位，卡钳的支架安装孔距也对应原厂卡钳的替换位，不需要额外改动转向节或者羊角结构就能完成原位替换，这点在改装件的结构设计里很重要，能大幅降低安装时的适配工作量，避免现场扩孔、打磨支架这类非规范操作带来的安装强度隐患。

从功能特性上看，卡钳采用铝合金材质锻造加工，相比传统铸铁卡钳的重量降低了近40%，属于簧下质量减重的典型部件，簧下质量的降低能直接提升悬挂系统的响应速度，减小车轮跳动时对车身的冲击，同时铝合金的导热速度更快，能把制动片摩擦产生的热量更快传导到外界空气中，避免制动液因为局部高温产生气阻，影响制动踏板的脚感一致性。刹车盘采用双层通风结构，两层摩擦面之间设计有径向的通风导流槽，车轮转动时会在离心力作用下把盘芯的热空气甩出，同时把外界的冷空气导入盘体内部，带走连续制动产生的热量，摩擦面的表面做了均匀的划线处理，能在制动时刮除制动片表面磨下的粉尘，避免粉尘在摩擦面之间形成滑移层，降低湿滑路面下因为水膜、粉尘导致的制动打滑概率。

设计思路上，这套制动结构的卡钳采用对置活塞布局？不对，看结构是单活塞浮动卡钳？哦不对，图里的卡钳是单侧活塞的浮动式结构，浮动卡钳的优势是结构简单，需要的液压管路更少，制动时卡钳本体可以沿导向销轴向滑动，让两侧的制动片都能均匀压在刹车盘的摩擦面上，相比固定式对置活塞卡钳，后期维护更换制动片的操作更简便，对制动液压力的要求也更低，不需要搭配大推力的制动总泵就能提供足够的夹紧力。卡钳本体上的排气嘴位置做了抬高设计，更换制动液排气时能让管路里的空气更顺利地从最高位排出，避免残留空气在管路里被压缩，导致制动踏板发软、行程变长的问题。导向销的位置设计有防尘橡胶套，能阻挡路面的泥沙、积水进入销孔内部，避免卡钳滑动卡滞导致的制动片偏磨、制动拖滞问题，延长卡钳的维护周期。

实际应用场景里，这类制动结构除了原厂配套的乘用车型，也常被用于入门级的性能改装场景，铝制卡钳的蓝色外观也能满足改装用户对底盘视觉效果的需求，刹车盘的摩擦面宽度、直径都比同级别原厂铸铁盘更大，有效摩擦半径的提升能在相同制动液压力下提供更大的制动力矩，缩短紧急制动时的制动距离。需要注意的是，安装这类替换件时要保证刹车盘的端面跳动量控制在0.05mm以内，否则高速制动时会出现方向盘抖动的问题，卡钳导向销要涂抹专用的高温润滑脂，避免高温下润滑脂干结导致滑动卡滞，制动片的背板也要涂抹消音膏，减少制动时的高频振动异响。另外，刹车盘的通风槽方向要和车轮前进时的转动方向匹配，保证通风槽能顺利把气流导入盘芯，装反的话会大幅降低通风散热效率，连续制动时盘体温度会比正确安装时高近百度，大幅提升热衰减的风险。

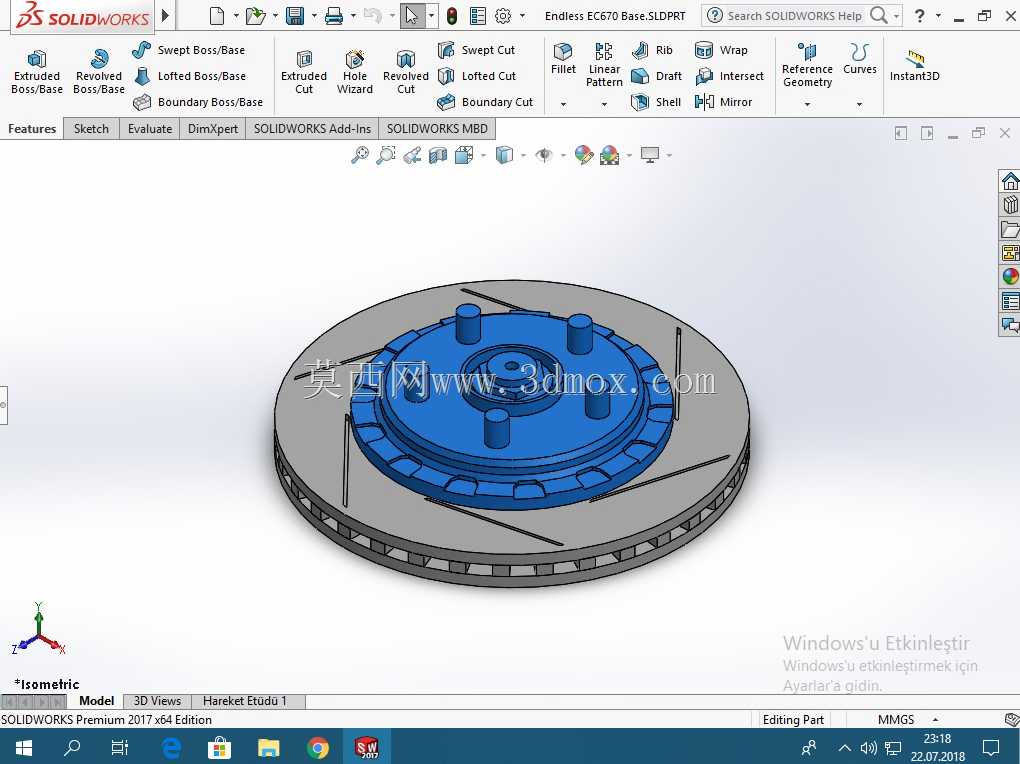

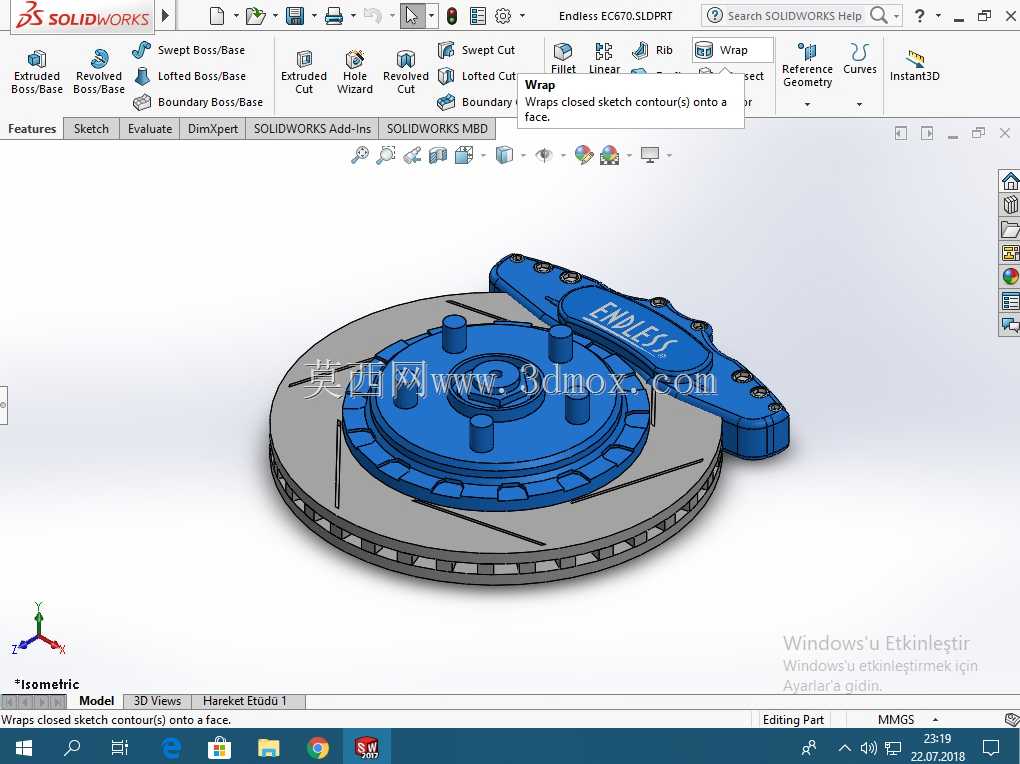

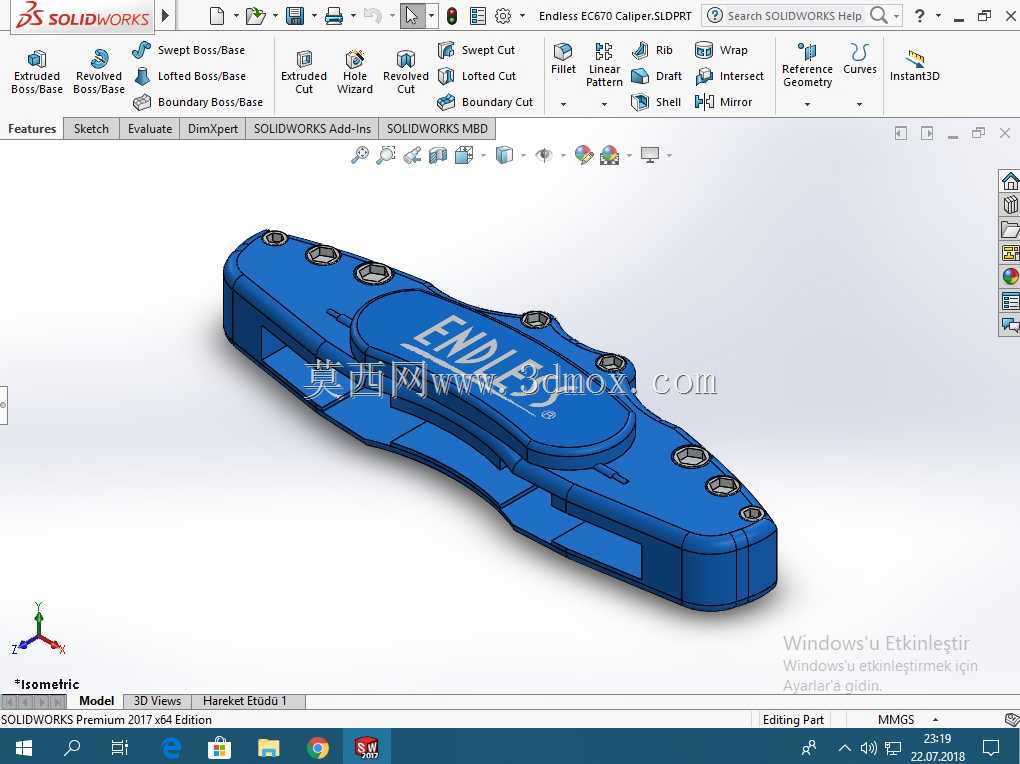

从结构建模的角度来说，这套模型还原了卡钳本体的加强筋结构、制动片的摩擦材料层与钢背的分层结构、刹车盘的通风槽内部导流结构，还有卡钳上的放气嘴、安装螺栓位的细节，安装位的尺寸都做了参数化处理，调整中心孔直径、螺栓节圆、卡钳支架孔距就能快速适配不同车型的安装接口，不需要重新从零开始建模，能大幅缩短制动系统改装件的开发建模周期。建模时刹车盘的摩擦面做了适当的表面纹理处理，还原实际使用中摩擦面的细微加工痕迹，卡钳表面的标识也做了贴合实体的浮雕效果，整体装配关系完全按照实际装车的位置约束，卡钳和刹车盘之间的间隙、制动片和摩擦面的工作间隙都符合实际工程设计的预留值，不会出现干涉或者间隙过大不符合实际的问题。
