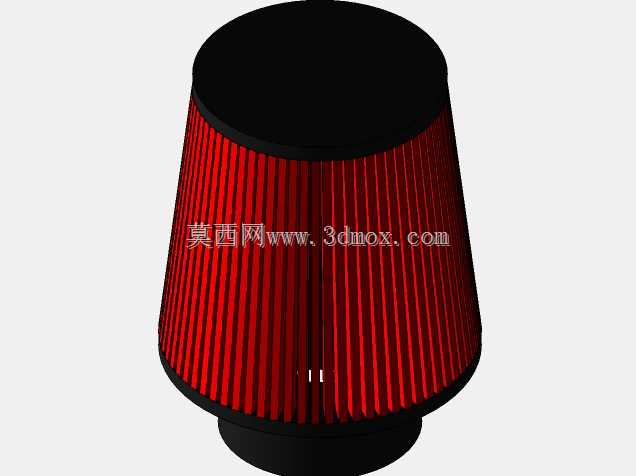

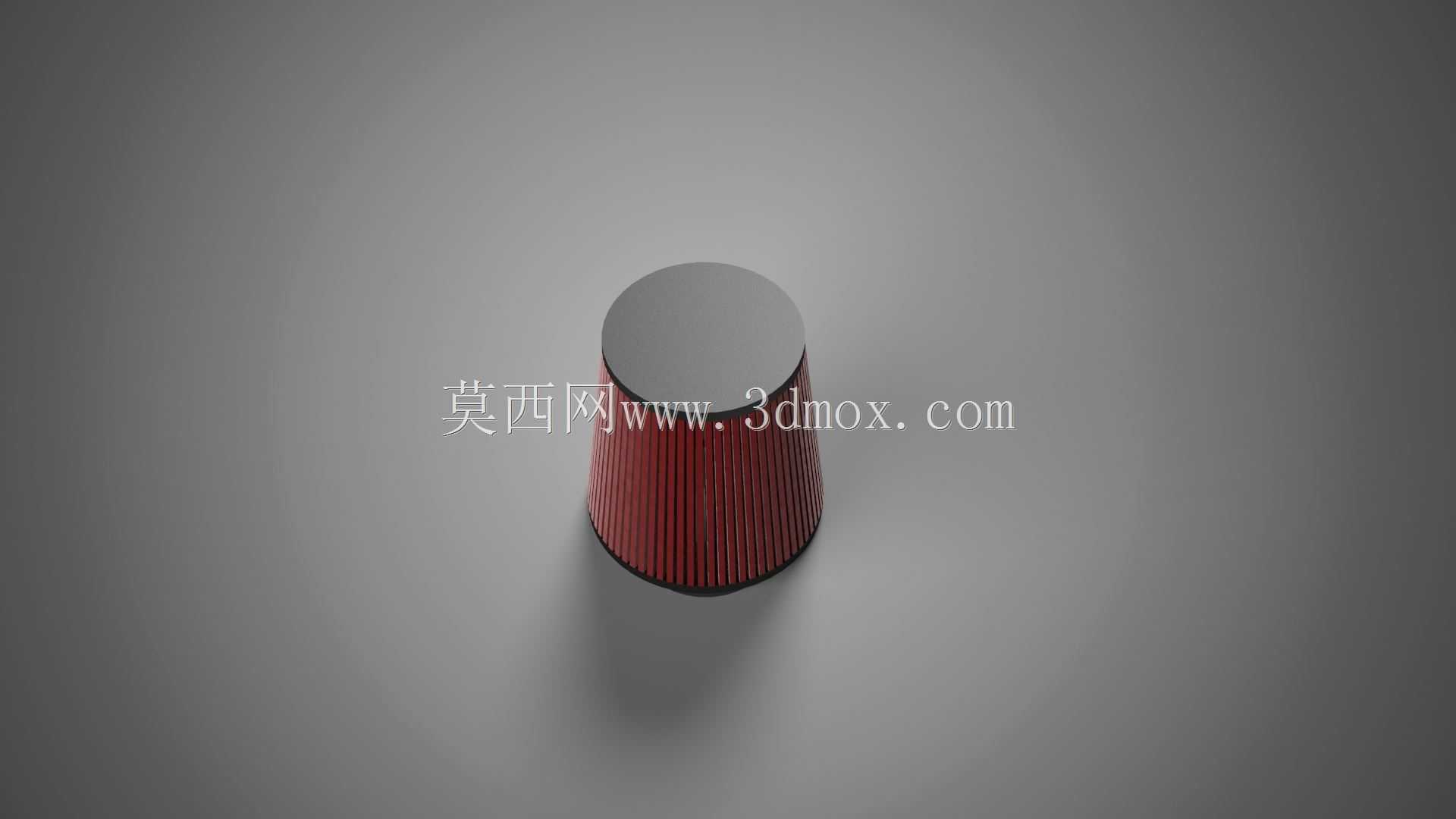

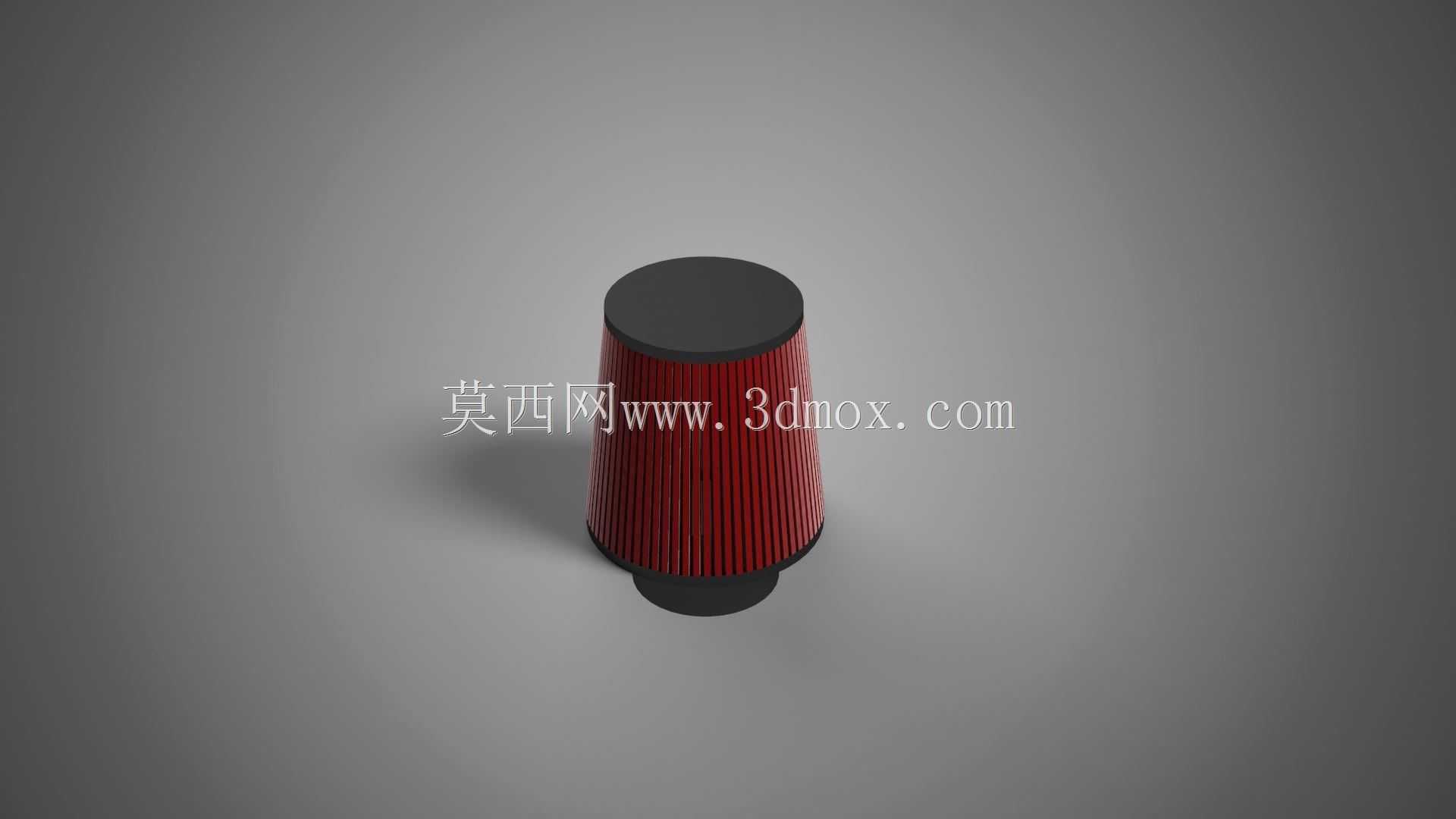

JDM车型适配锥形空气进气滤芯

做JDM车型进气系统匹配的时候，这类锥形高流量进气滤芯是绕不开的部件，和原厂纸滤的方盒结构不同，这类外露式锥形滤芯的安装边界完全跟着进气歧管的接口位置走，建模的时候首先要卡准底部的密封接口尺寸，通常接口段要做15-20mm的直段插入量，配合橡胶卡箍实现端面密封，避免未过滤的空气直接进入歧管造成发动机磨损。

从实际使用场景来看，这类滤芯大多用在改装后的自然吸气或者小排量涡轮增压JDM车型上，替代原厂封闭式空滤盒，一方面减少进气路径的弯折阻力，另一方面外露的安装位置可以直接吸纳机舱内温度相对更低的空气？不对，实际改装里很多会搭配隔热板把滤芯和发动机舱的高温区域隔开，毕竟进气温度每降10度，发动机的充气效率能提升大概3%，这也是这类锥形滤芯在性能改装里普及率高的核心原因。

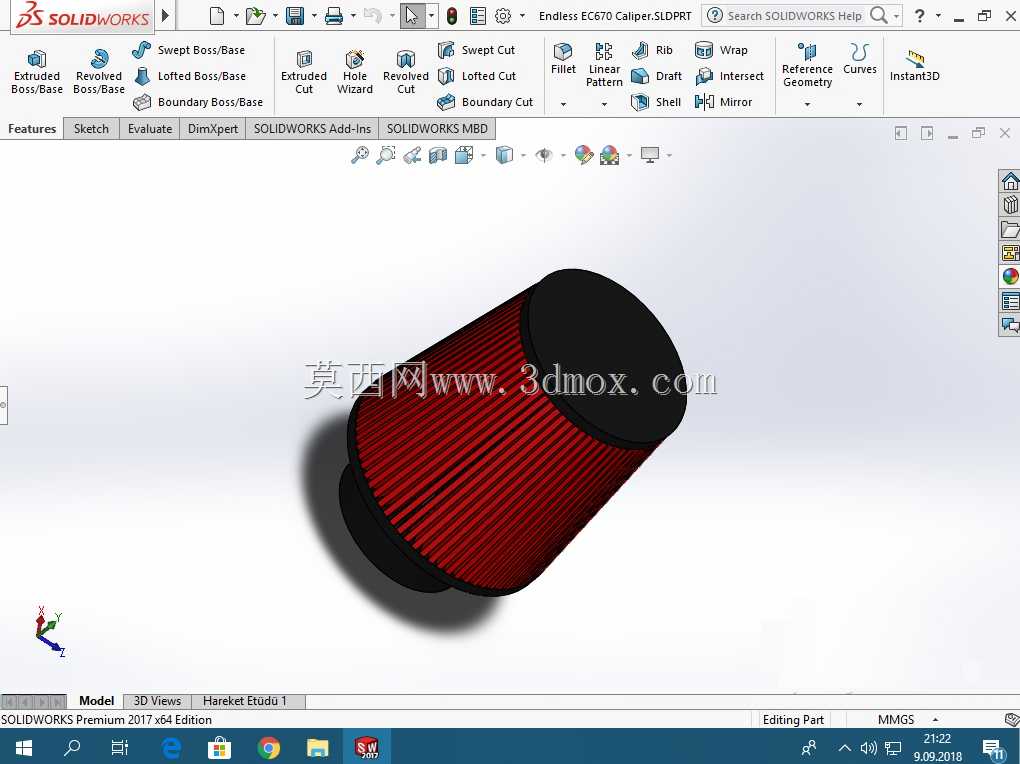

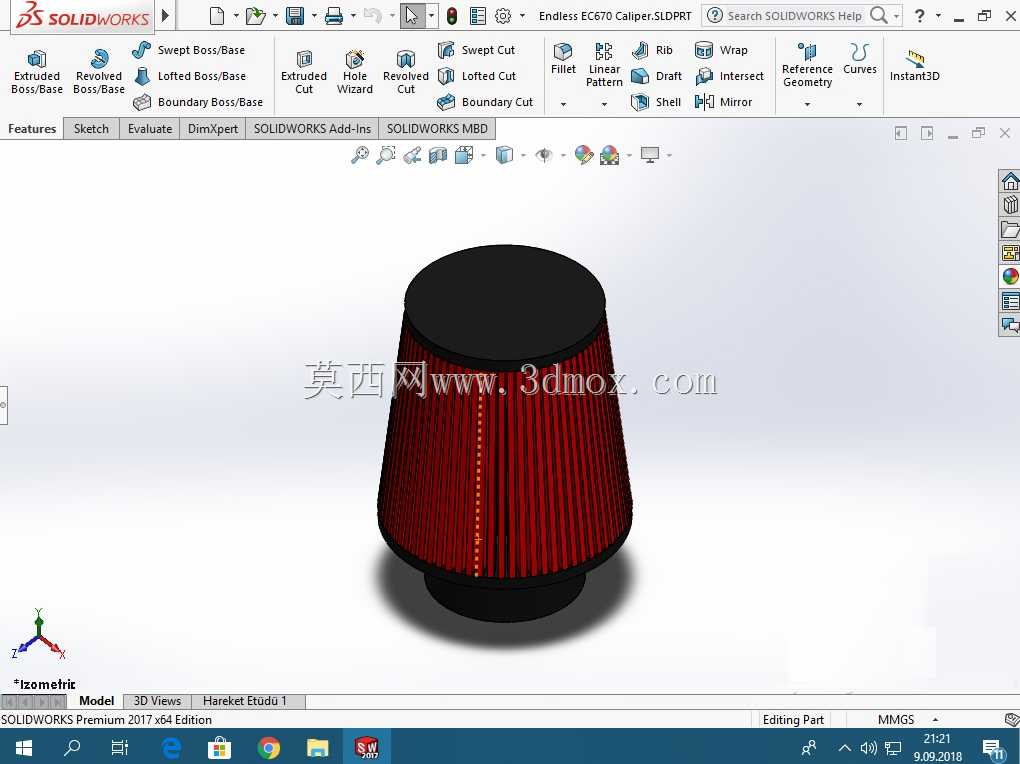

设计这个模型的时候，首先要考虑滤纸的褶皱排布，锥形结构的褶皱不能等间距排布，靠近顶部小直径端的褶皱密度要适当降低，不然褶皱顶端会互相挤压，堵塞进气通流面积，靠近底部大直径端的褶皱可以适当加密，最大化利用锥形的表面积，通常这类滤芯的有效过滤面积要比同接口尺寸的圆柱形滤芯大12%左右，同时锥形的导流结构能让进气在滤芯内部形成均匀的流场，不会出现局部流速过高导致的过滤效率下降问题。

安装边界上，这类滤芯的整体高度通常控制在150-180mm之间，顶部直径在60-80mm，底部接口直径根据车型常见的进气喉管尺寸做70mm、76mm、89mm几个通用规格，建模的时候顶部的密封端盖要做圆弧过渡，避免尖锐棱角在安装的时候划破隔热罩或者周边的线束，端盖和滤纸的结合处要做一圈压合结构的特征，还原实际生产中聚氨酯胶封的装配形态，底部的接口要做一圈凸起的卡箍定位槽，方便安装的时候卡箍能精准卡在密封位置，不会因为发动机振动出现松脱移位。

从功能特性来说，这类滤芯的过滤层是复合结构，外层是金属护网，用来阻挡大颗粒的砂石、飞虫，中间是褶皱的过滤棉或者专用过滤纸，内层是支撑金属网，避免高进气负压下滤纸被吸变形，建模的时候要把内外层护网的网格特征做简化处理，不用逐格建模，用纹理贴图配合轻微的凹凸特征就能还原视觉效果，同时要注意褶皱的扭曲角度，实际产品的褶皱是顺着锥形母线方向排布的，不会出现横向的褶皱，不然会影响气流的顺畅通过。

很多新手建模的时候容易把锥形的锥度做的太大，导致整体高度不够，有效过滤面积不足，实际工程里锥度通常控制在1:4到1:5之间，也就是高度每增加4mm，直径缩小1mm，这个锥度下既能保证足够的过滤面积，又不会让滤芯太细长，碰到机舱内的防火墙或者避震塔顶。另外要注意滤芯底部和进气喉管连接之后，要预留至少20mm的周边间隙，避免车辆行驶过程中滤芯晃动碰到周边部件，同时要给卡箍预留操作空间，不能让滤芯贴死周边的管路，不然安装的时候卡箍没法拧紧。

这类滤芯的实际用途除了性能车改装，也有部分工程机械的进气系统会采用类似的锥形结构，只是过滤精度和尺寸规格不同，JDM车型用的这类滤芯更注重进气流量，过滤精度相比原厂纸滤会稍低，但配合专用的过滤油，可以吸附细小的尘埃颗粒，满足日常街道行驶的使用需求，不需要频繁更换，只需要定期清洗重新上油就能重复使用，这也是相比原厂一次性纸滤的优势。建模的时候还原这些结构特征，能让模型在做进气系统装配模拟、改装方案展示的时候更贴近实际使用状态，不会出现结构干涉或者装配逻辑错误的问题。
