冲压式喷气发动机机壳结构三维设计

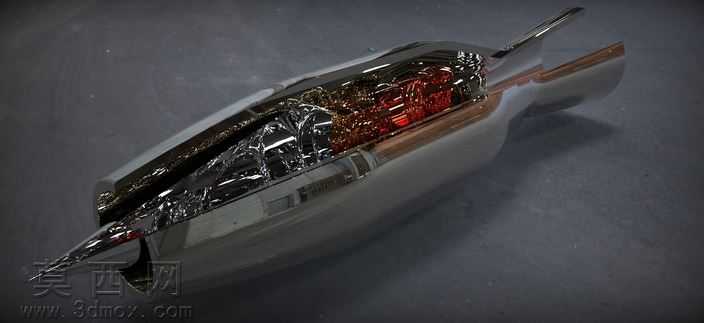

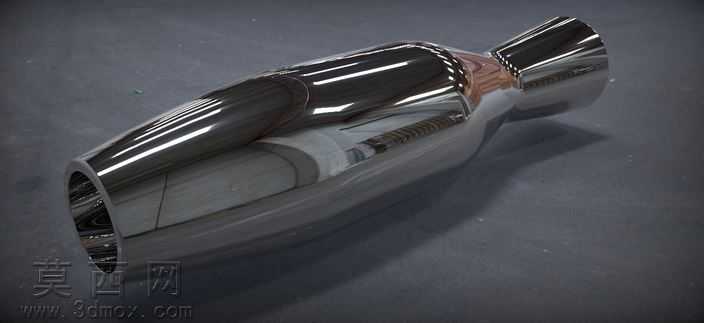

本作品为冲压式喷气发动机的机壳部件三维建模成果，建模阶段围绕冲压发动机的气动工作逻辑展开结构设计，首先梳理冲压发动机无压气机的工作特性，机壳需要承担进气整流、燃烧室约束、喷流加速的核心功能，因此整体采用流线型回转体构型，从进气端到喷口端依次设计了收敛进气段、椭球形扩容燃烧室段、收敛扩张喷口段，各段之间采用曲率连续的平滑过渡曲面，避免气流在壳体内壁产生附面层分离，保障冲压工作状态下的气流顺畅性。建模过程中优先采用曲面建模与实体建模结合的方式，先绘制各截面的轮廓草图，通过放样、曲面缝合、实体加厚的方式生成基础壳体，严格控制壳体壁厚均匀性，既满足航空航天部件的轻量化要求，也保障壳体结构强度能够承受高温高压燃气的冲击。材质渲染阶段采用金属磨砂质感的航空合金材质，调整材质的反射率、粗糙度参数，还原高温合金部件的金属光泽与表面加工质感，同时添加环境反射效果，清晰呈现壳体曲面的曲率变化与过渡特征，直观展示机壳的流线型设计优势。结构设计上充分考虑冲压发动机的实际装配需求，进气端预留了与进气导叶、供油组件的装配接口，喷口端预留了与调节机构的连接位，壳体内部的流道型面经过多次曲率调整，保障进气减速增压、燃烧室稳燃、喷口膨胀加速的全流程气动效率，整体结构无冗余设计，完全贴合冲压发动机的工作原理，可用于航空航天动力系统的教学演示、原理验证以及相关部件的结构设计参考，模型的曲面精度满足后续工程分析、3D打印验证的使用需求，各段结构的尺寸比例符合微型冲压发动机的设计规范，能够直观展现冲压发动机机壳的核心结构特征与设计逻辑。
