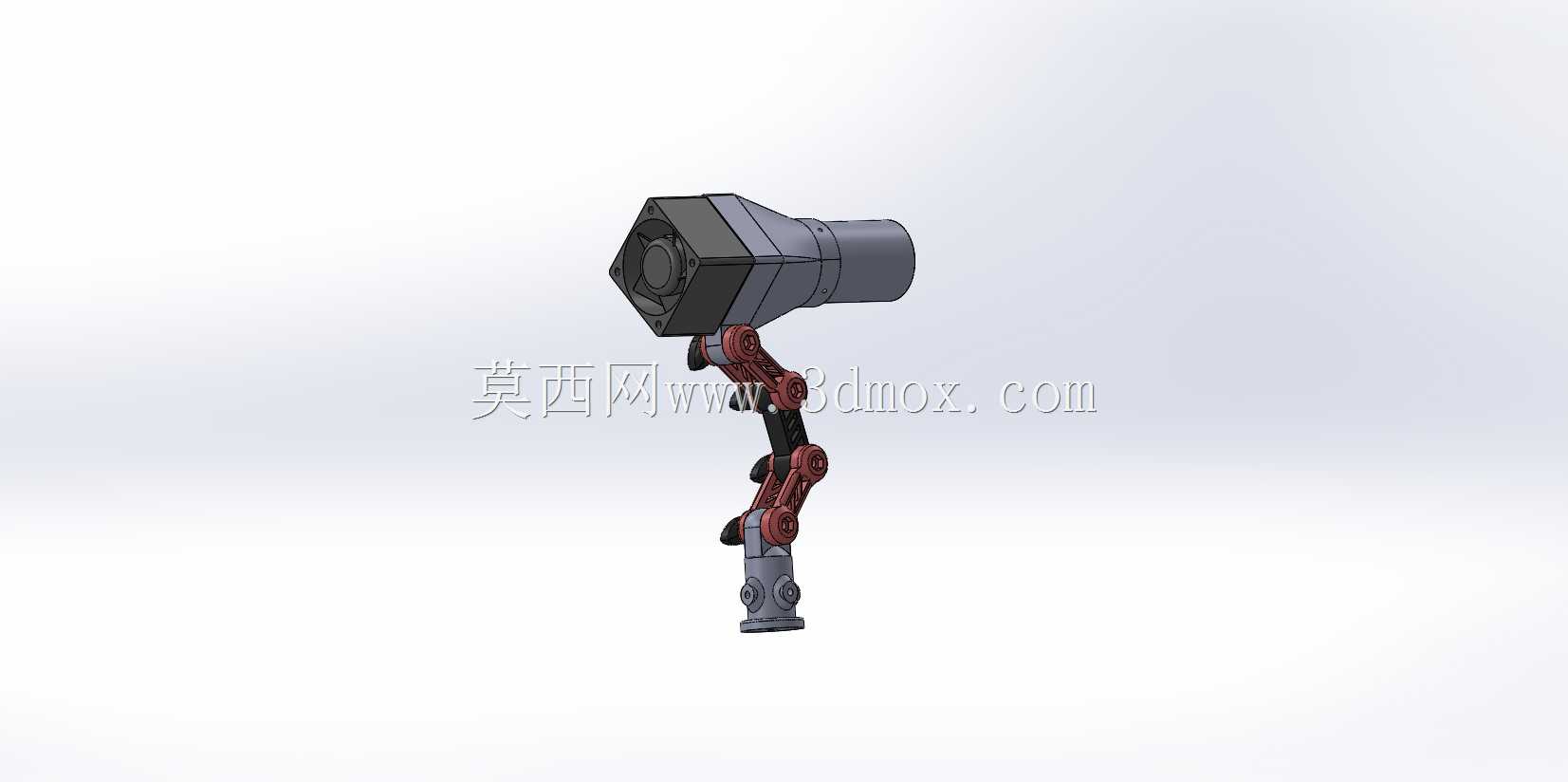

桌面手持焊接作业焊烟抽吸装置

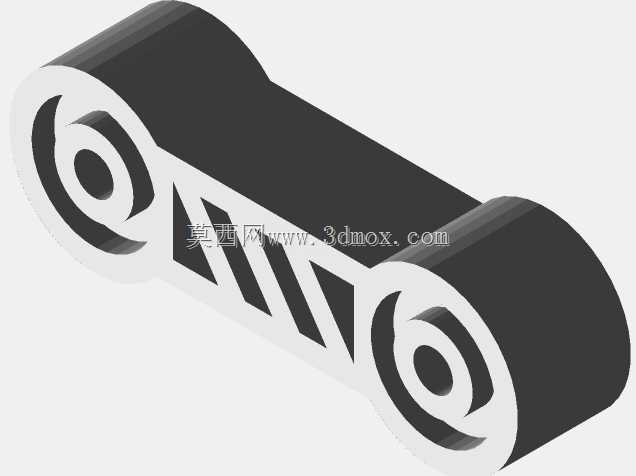

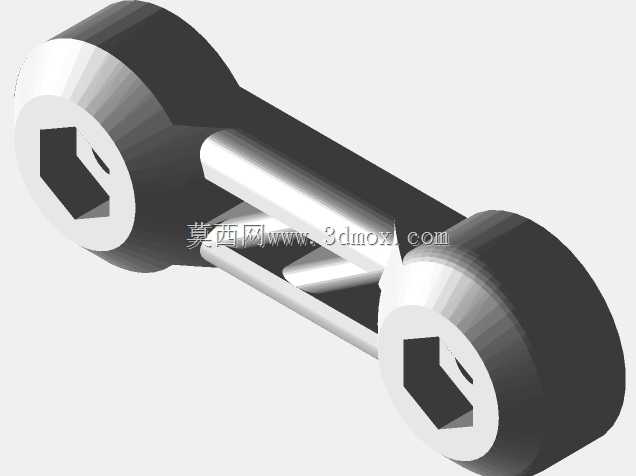

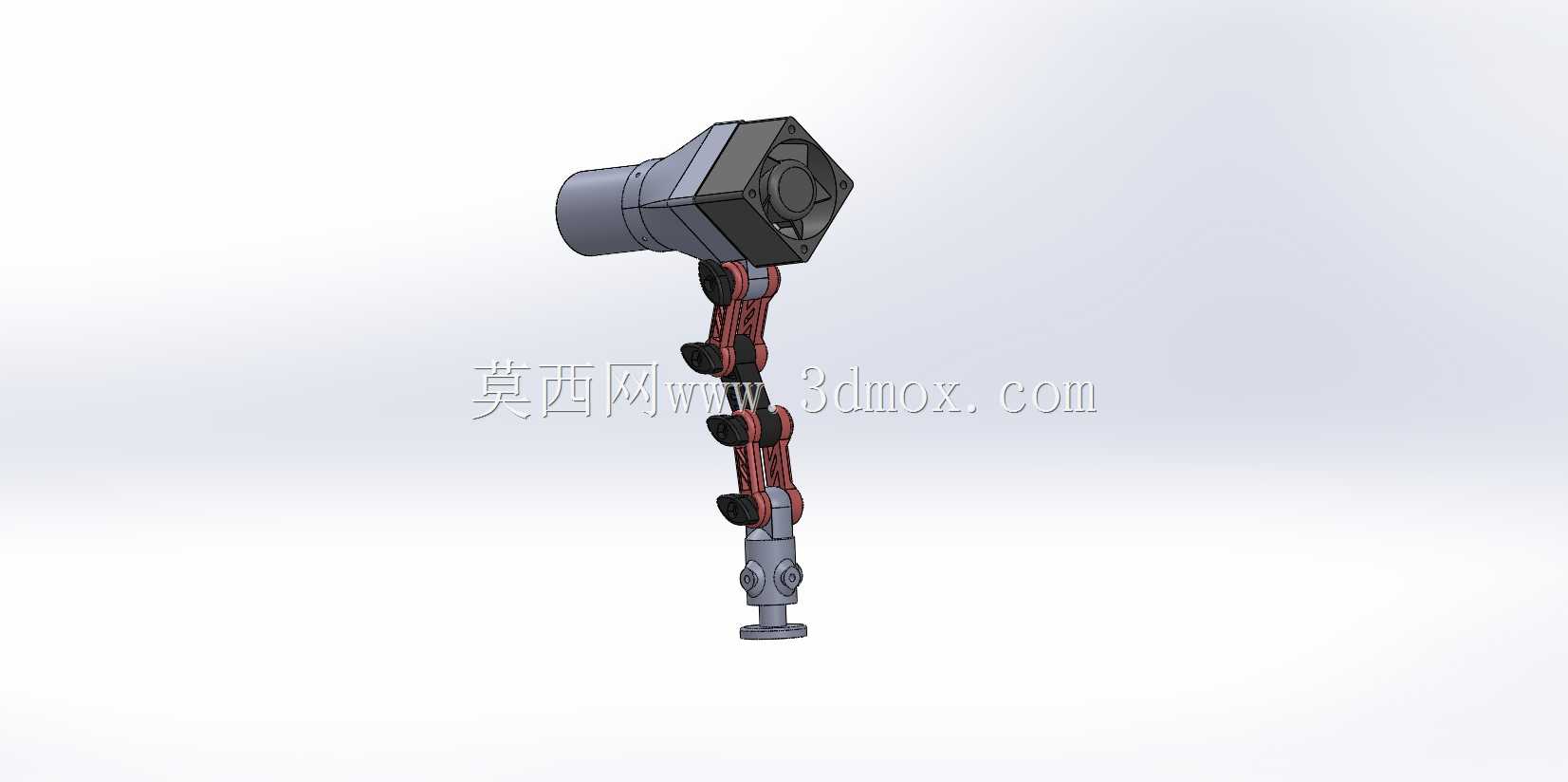

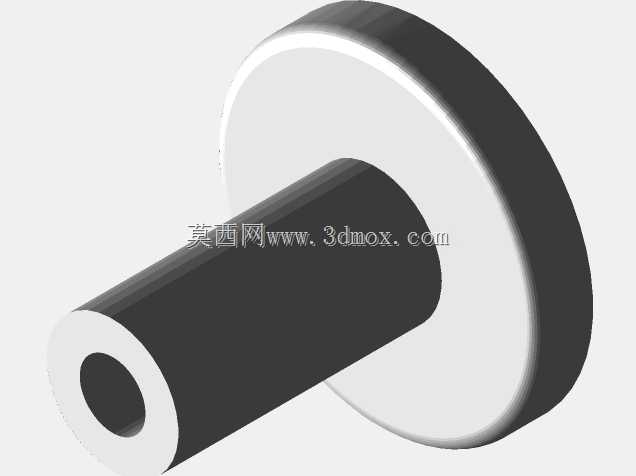

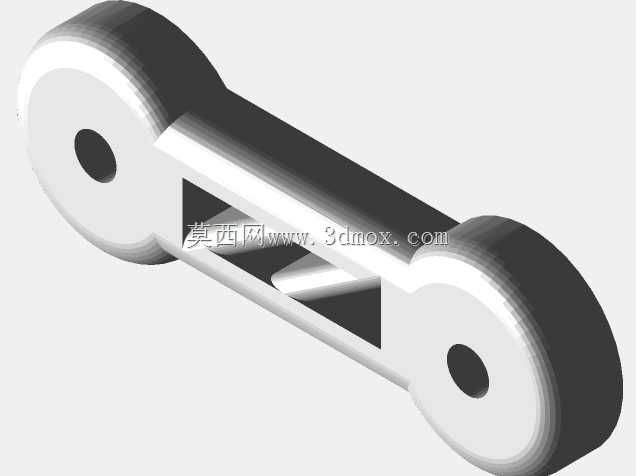

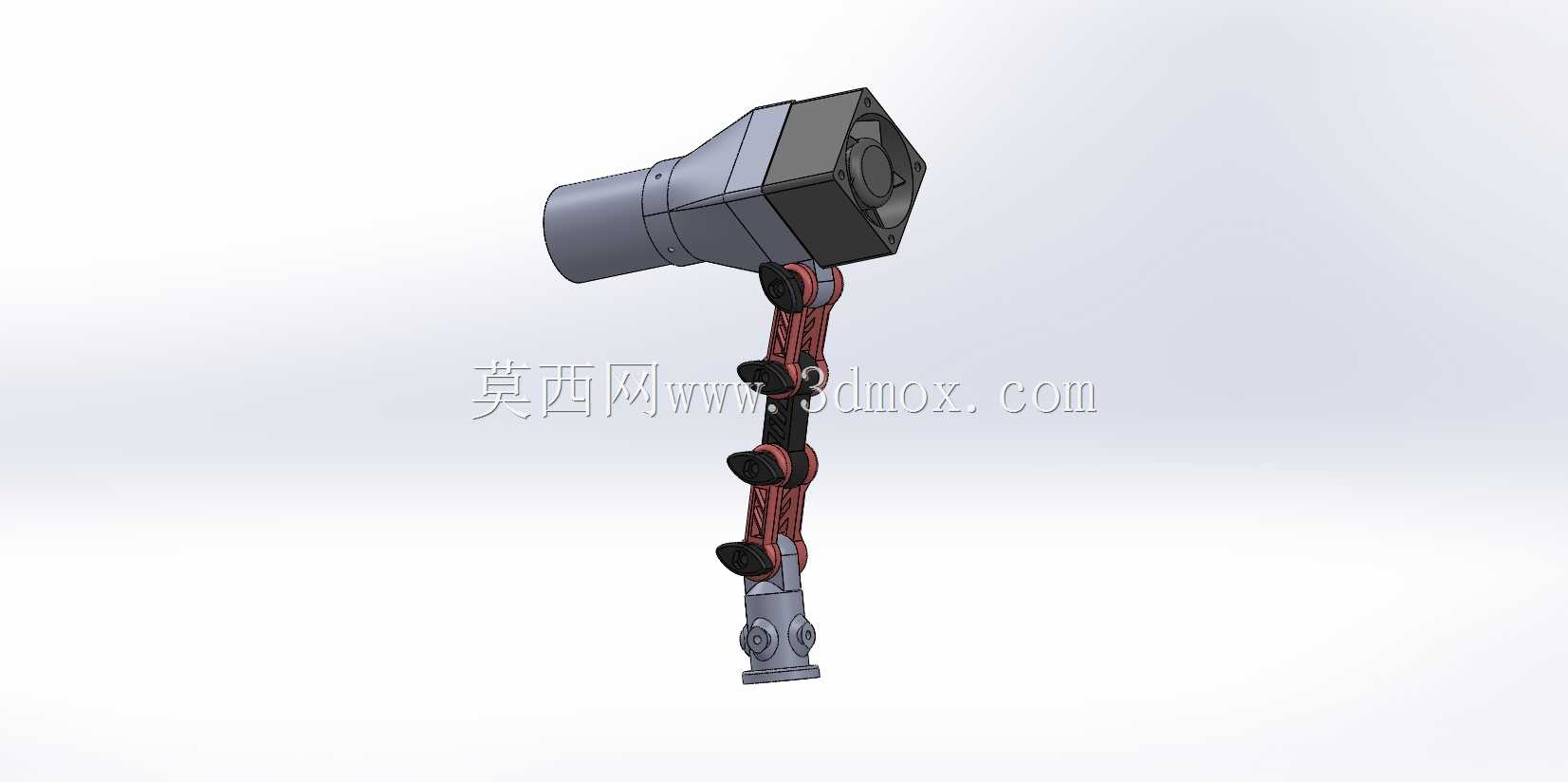

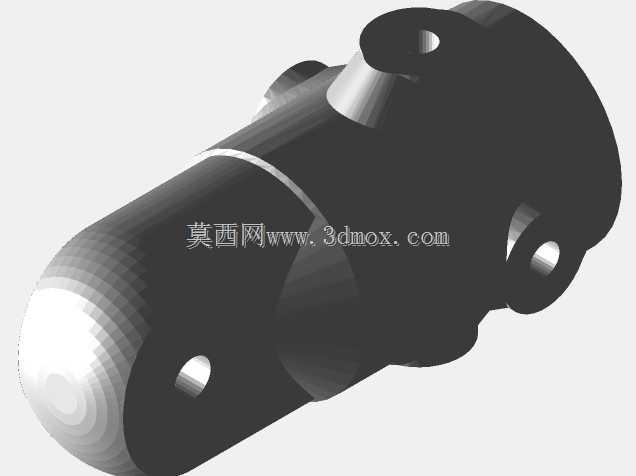

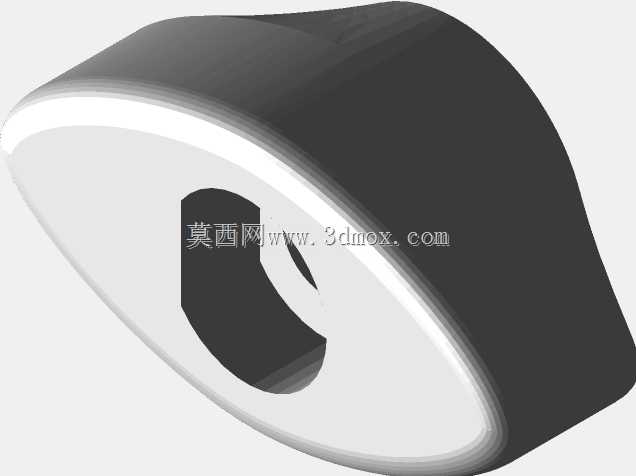

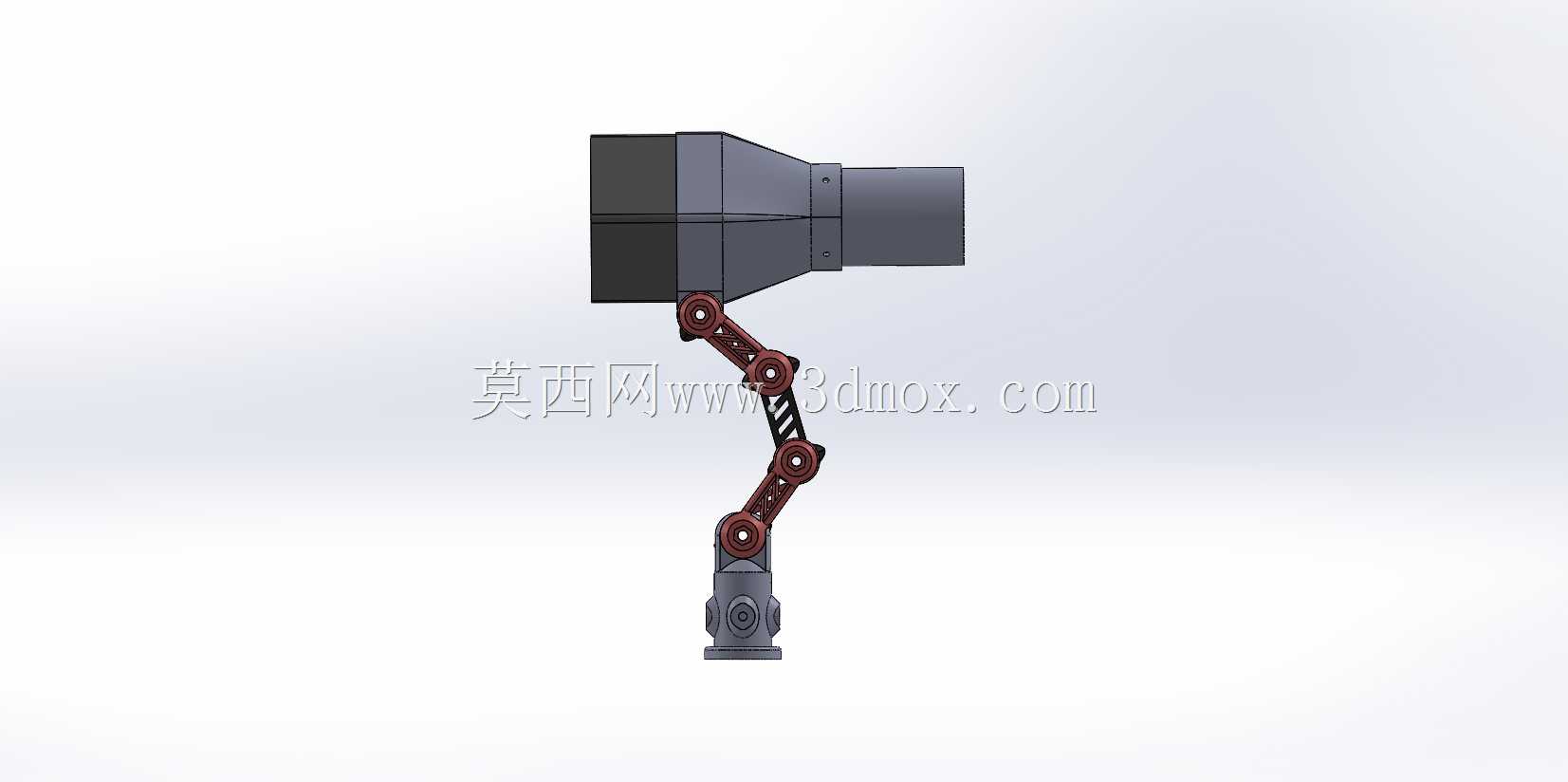

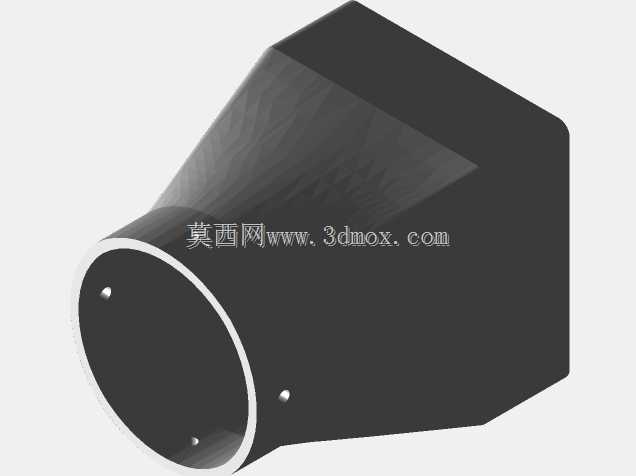

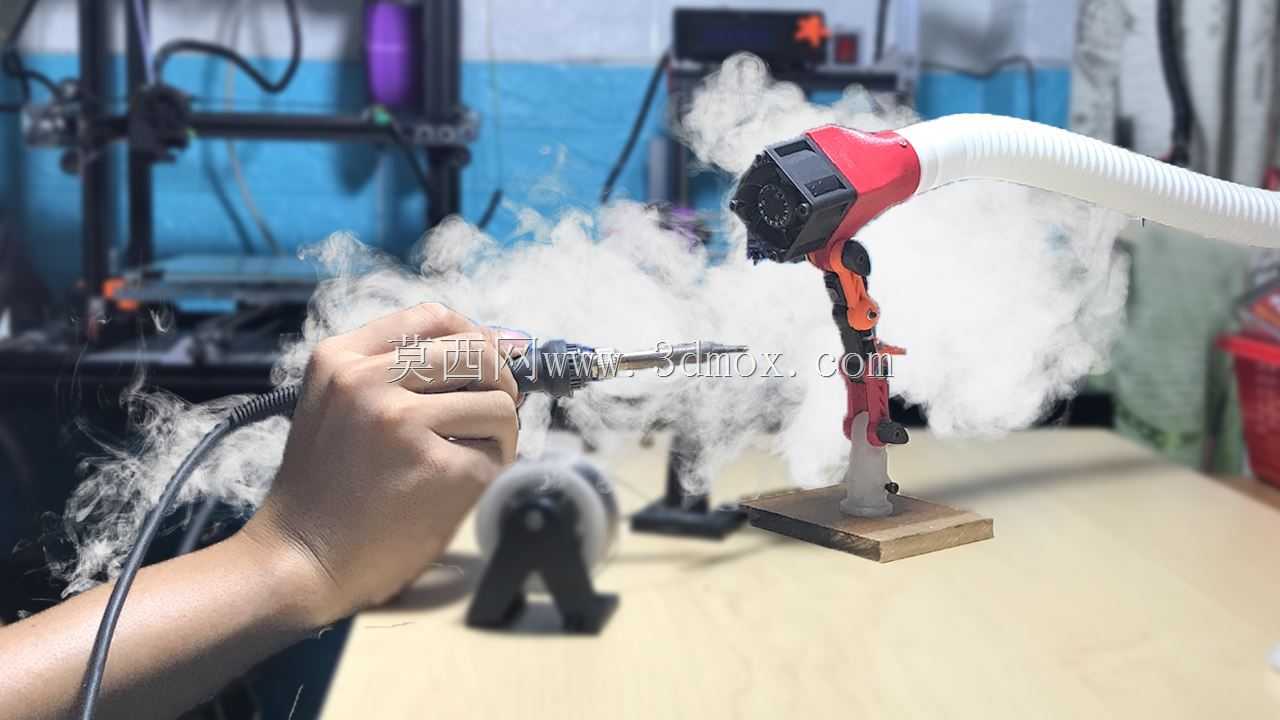

电子焊接作业场景中，焊锡熔化过程产生的含松香、助焊剂挥发物的烟气，长期接触会对作业人员呼吸道造成刺激，常规大型中央除尘系统覆盖不到小型桌面工位、个人DIY作业、户外临时焊接点位的排烟需求，这款桌面式焊料烟雾抽吸装置，正是针对这类零散小空间焊接作业的排烟痛点设计。从结构设计逻辑来看，装置采用夹持式底座作为固定基础，底座可通过夹装结构固定在工作台边缘、木板台面或者临时支架上，不需要额外打孔安装，适配厚度在50mm以内的各类台面，整体占用桌面投影面积不足0.02平方米，不会挤占焊台、烙铁架、物料盘的摆放空间。抽吸动力段采用小型高速轴流风机作为核心动力，风机外壳做了红黑撞色的包覆结构，进风端直接对准焊接作业点位，出风端连接可任意弯曲定型的波纹柔性管道，管道长度可根据作业需求选配，常规配置的管道长度可延伸至1.2米，能将抽吸的烟气直接导向工位外侧或者外接过滤段，避免烟气在作业人员面部区域弥散。手持辅助固定结构采用类夹具的铰接设计，可调整风机的俯仰角度，角度调节范围覆盖水平向下30度到向上60度区间，不管是桌面贴片焊接、导线端子焊接还是小型结构件补焊，都能将进风口调整到距离焊点100-150mm的最佳抽吸距离，这个距离区间既不会因为离焊点过近干扰烙铁操作，也不会因为距离过远导致抽吸效率下降，能覆盖焊点周围直径200mm范围内的烟气捕集。装置的气流组织设计做了针对性优化，风机进风口采用收敛式导流结构，进风风速在距离风口150mm位置仍能保持0.8m/s以上，足够捕集焊接过程中向上飘散的低密度烟气，不会出现烟气逃逸的情况；风机运行噪音控制在55分贝以内，长时间作业不会产生明显的听觉疲劳，适合个人工作室、电子维修工位、教学实训台这类对噪音有要求的场景。从安装边界来看，整套装置不含外接管道的总重量不到800g，夹持底座的夹紧力足够支撑风机和管道的重量，即使管道完全伸展也不会出现倾覆、滑落的情况；装置供电采用常规低压直流供电，可直接适配桌面常用的电源适配器，不需要单独布设强电线路，临时作业场景下甚至可以搭配移动电源使用，适配户外抢修、展会现场演示这类无固定供电的场景。结构细节上，风机与支架的连接部位做了快拆设计，不需要工具就能将风机从支架上取下，作为手持临时抽吸装置使用，应对一些无法在固定工位完成的焊接作业，比如大型设备内部线路补焊、机柜内部端子焊接这类特殊场景，取下的风机可以手持对准焊点位置抽吸，拓展了装置的使用场景。柔性管道采用耐温波纹材质，可耐受焊接飞溅的零星火星温度，不会出现管道被烫穿、变形的问题，管道内壁做了光滑处理，长期使用不会积存烟尘冷凝物，清理时只需要用压缩空气吹扫即可恢复通畅。在实际使用场景中，这类小型抽吸装置不需要复杂的管道布设，不需要占用地面空间，相比大型焊烟净化设备的投入成本更低，对于小批量作业、个人作业场景的适配性更强，既可以单独使用直接外排烟气，也可以在管道末端加装小型过滤棉盒，实现烟气的过滤内循环，适合没有外排条件的密闭办公区域作业使用。设计过程中充分考虑了作业人员的操作习惯，支架的调节阻尼经过调校，调整角度时不需要额外拧动锁紧旋钮，直接扳动风机到目标角度即可保持定位，单手就能完成角度调整，不会打断焊接作业的操作节奏；底座的夹口位置做了软质防滑垫，夹装在木质、玻璃、金属台面上都不会刮伤台面表面，同时能避免装置受力时出现滑动移位。
