手动螺旋式管装夹工装结构设计

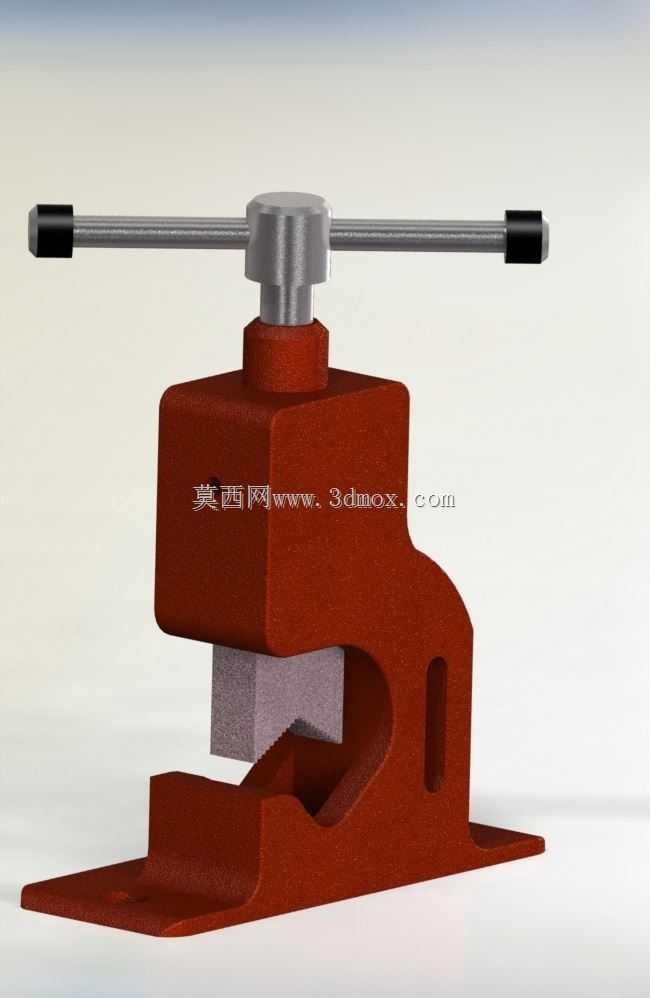

在中小规模机修车间、管路铺设现场、五金加工工位上，这类手动螺旋夹紧的管装夹工装是出镜率极高的辅助作业工具，和常见的台虎钳不同，它的夹装开口专门适配圆形管件的轮廓，不会像平口钳那样夹伤薄壁管材表面，也不会因为管件圆弧面受力不均出现打滑偏转的问题。从结构设计逻辑来看，整个工装采用C型开式机身作为承载主体，底部带延伸安装翼板，翼板上预留了螺栓过孔，作业时可以通过螺栓把整个工装固定在木质工作台、型钢支架或者现场临时搭设的作业平台上，安装边界不需要太大的操作空间，翼板的开孔间距适配常规M10-M12的膨胀螺栓或者台钳固定螺栓，不需要额外加工定制连接配件。顶部的螺旋传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，反复夹紧受力时不会出现滑牙变形，螺杆顶端穿入的T型操作杆是力放大结构，操作人员只需要在杆端施加很小的径向力，就能通过螺纹传动在夹头位置产生数吨级的夹紧力，足够把壁厚6mm以内的金属管材牢牢锁死，不会在锯切、套丝、打磨、焊接对位时出现管件移位。夹头位置的V型定位块是整个工装的核心功能部件，V型开口的角度设计为90度，这个角度可以兼容直径15mm到80mm的圆形管材、圆棒料，不管是镀锌水管、无缝钢管还是硬质PVC管材，都能通过V型面的两个接触线实现自动对中，不需要操作人员反复调整管件的中心位置，夹装效率比平口钳高40%以上。机身侧面开设的减重孔不是随意设计的结构，一方面可以降低整个工装的铸造重量，方便单人搬运转移作业位置，另一方面这个孔可以作为穿管避让位，当需要夹装长度超过1米的长管件时，管件可以从这个孔位穿过，不会因为机身侧壁干涉导致夹装位置靠近管端，影响后续套丝或者切割的作业精度。很多现场作业人员会把这类工装和普通管子钳混淆，实际上手持管子钳是用来旋转管件实现螺纹拧紧的工具，而这个固定式夹装工装是用来把管件锁死在固定位置，方便操作人员完成后续的加工作业，两者的应用场景完全不同。在管路维修现场，经常会遇到需要在狭窄空间里对破损管路进行切割、套丝修复的作业，大型台钳重量大搬运不便，这种小型螺旋夹装工装总重量不到15公斤，两个人就能轻松抬到作业点，固定在临时支架上就能快速开展作业，不需要依赖固定的车间作业工位。从受力路径来看，操作人员转动T型杆带动螺杆向下进给时，夹紧力通过V型压块传递到管件表面，再通过管件传递到底部的V型支撑座，最后力沿着C型机身的两侧壁回流到螺杆安装座，整个力流路径是闭合的环形结构，不会出现额外的附加弯矩，长期反复受力时机身不会出现开口变形的问题。底部支撑座的V型面和顶部压块的V型面是同轴设计的，加工时通过一次装夹铣削成型，保证上下V型面的对称度误差不超过0.1mm，夹装管件时管件的轴线始终和工装安装面保持平行，后续套丝作业时螺纹的同轴度更容易保证，不会出现螺纹偏斜导致的管路连接渗漏问题。螺杆和顶部压块之间采用推力球轴承连接，夹紧过程中螺杆转动时不会带动压块一起旋转，避免压块和管件表面发生滑动摩擦刮伤管材外壁，尤其是对表面质量要求较高的不锈钢装饰管、衬塑给水管，这种非旋转压头的设计能有效保护管材表面的防腐层或者装饰层，不会留下夹痕。在日常维护方面，整个工装没有复杂的液压或者气动元件，只需要定期在梯形螺纹位置涂抹少量润滑脂，清理V型面缝隙里残留的金属切屑、氧化皮，就能保证数年的可靠使用，不会像气动夹具那样出现密封件老化漏气，也不会像液压夹具那样出现漏油污染作业面的问题，非常适合野外作业、现场维修这类缺乏维护条件的场景。很多职业院校的金工实习工位也会配备这类工装，因为它的结构简单直观，学生可以通过拆解装配理解螺旋传动的力放大原理、V型定位的对中原理、C型机身的受力特点，是非常典型的手动夹紧机构教学案例。在进行小批量管材加工时，比如定制防护栏、小型管路预制件，操作人员可以把多个这类工装并排固定在长工作台上，一次夹装多根管材完成批量切割或者焊接，作业灵活性比大型专用切管设备更高，设备投入成本也更低，非常适合小型五金加工户、个体维修班组的作业需求。
