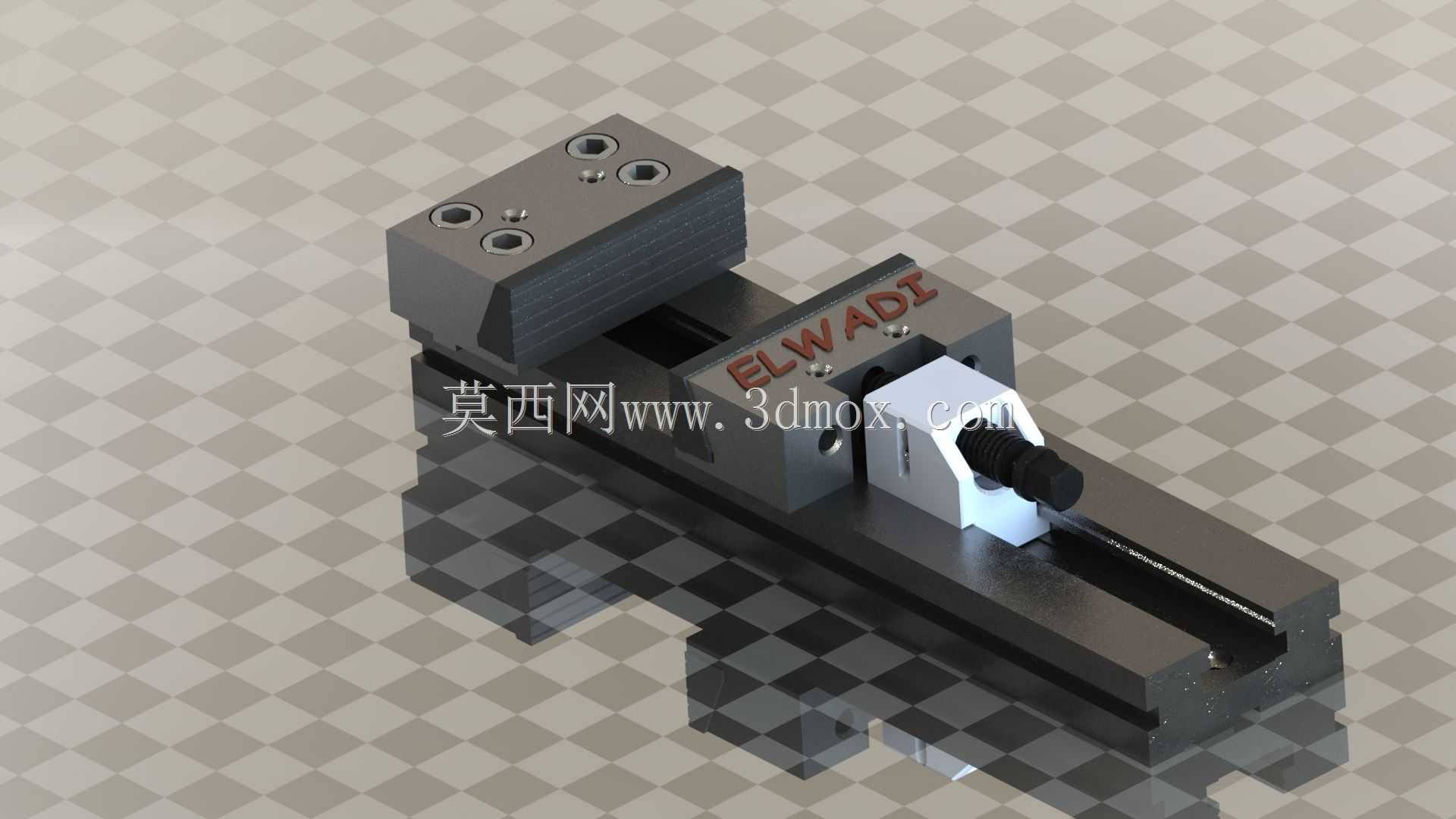

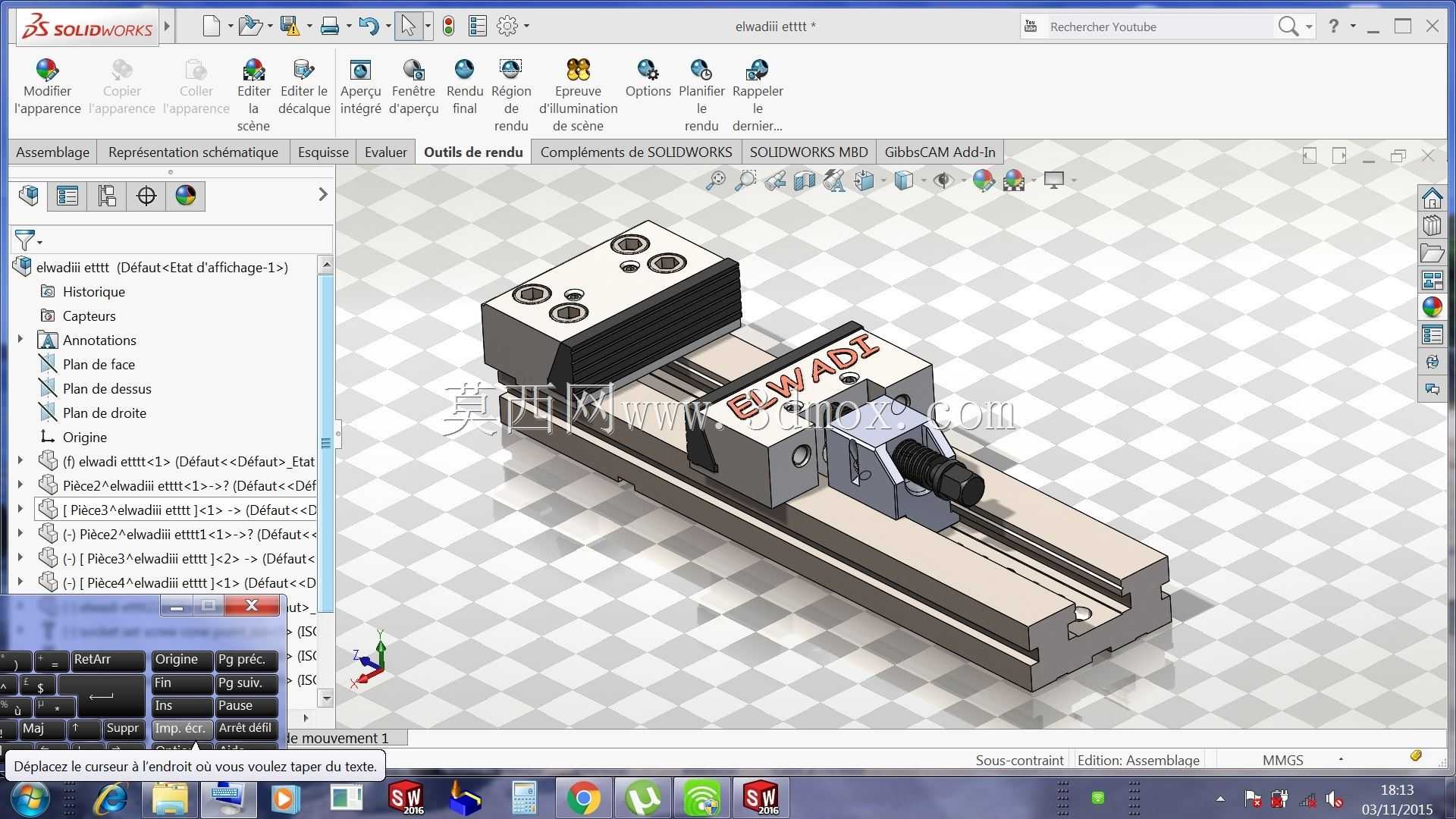

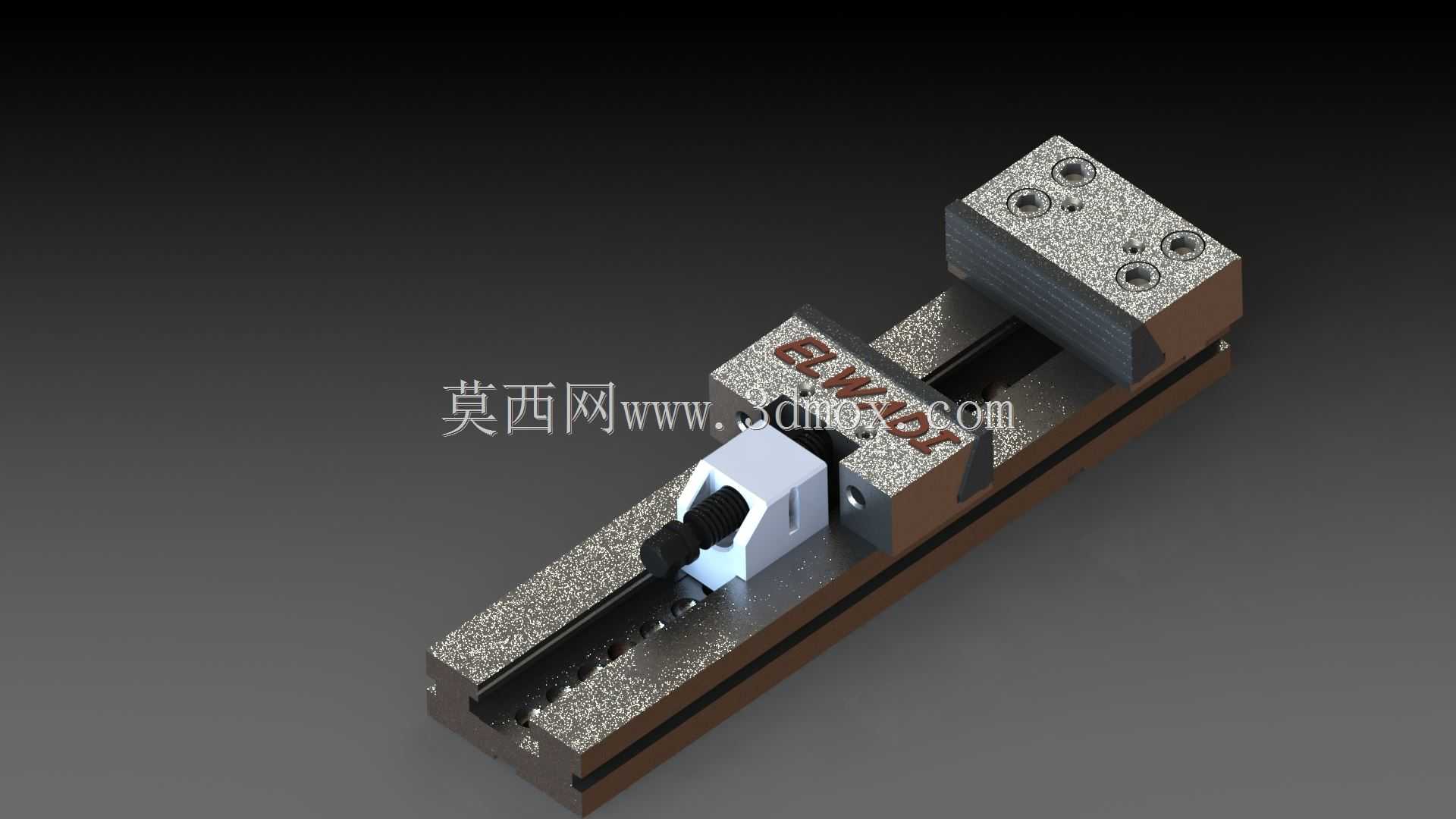

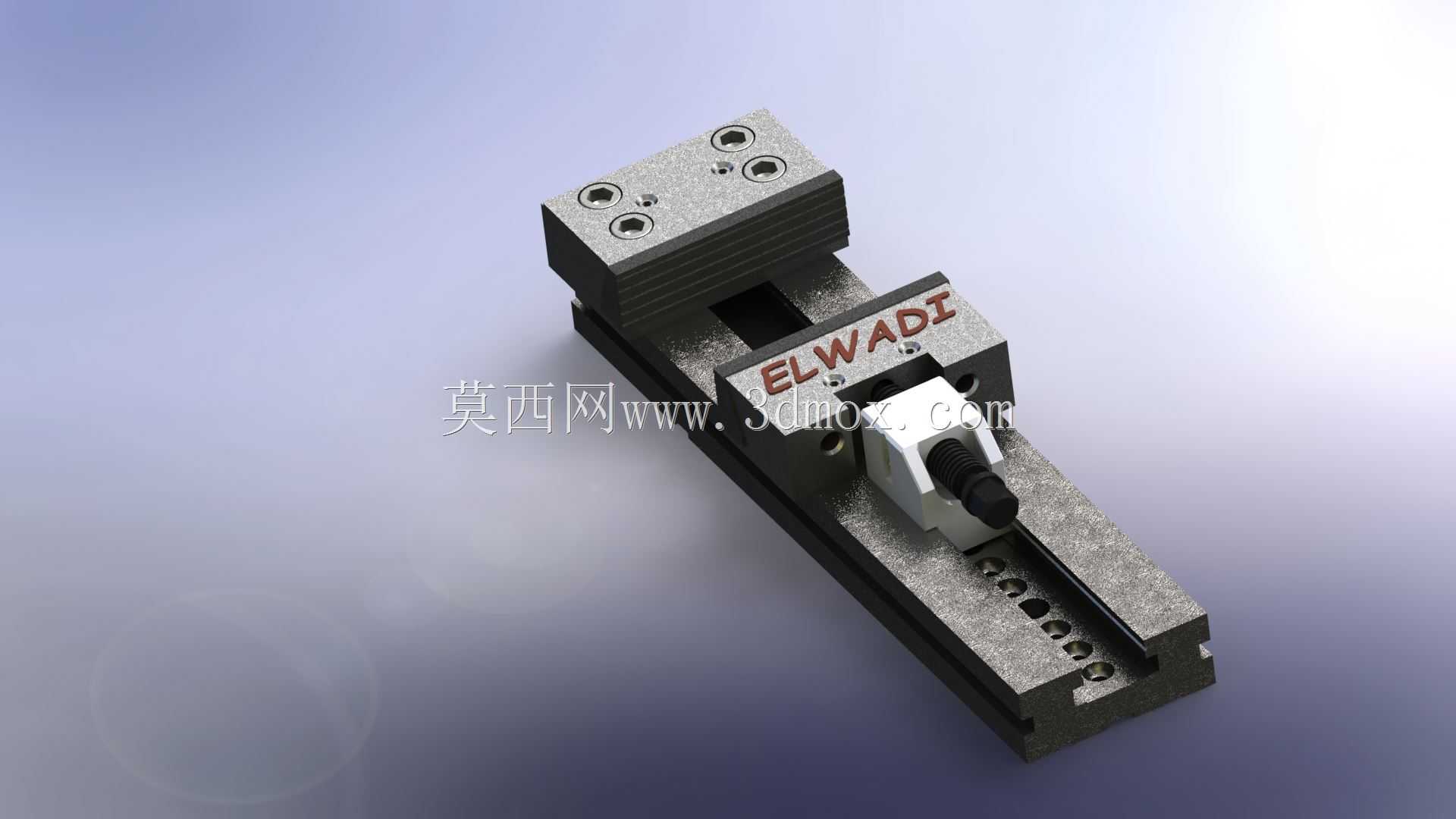

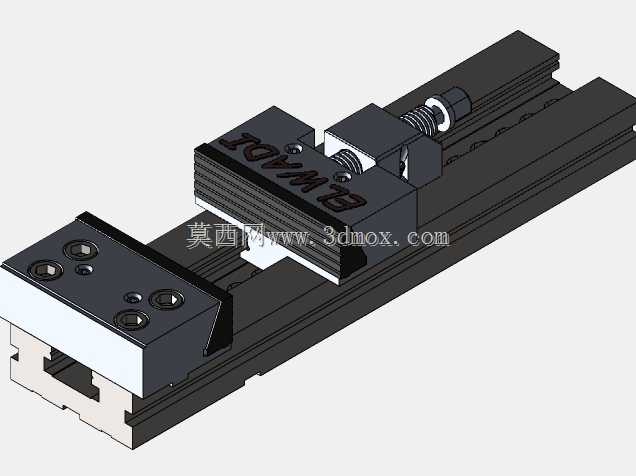

高精密机用平口钳结构设计

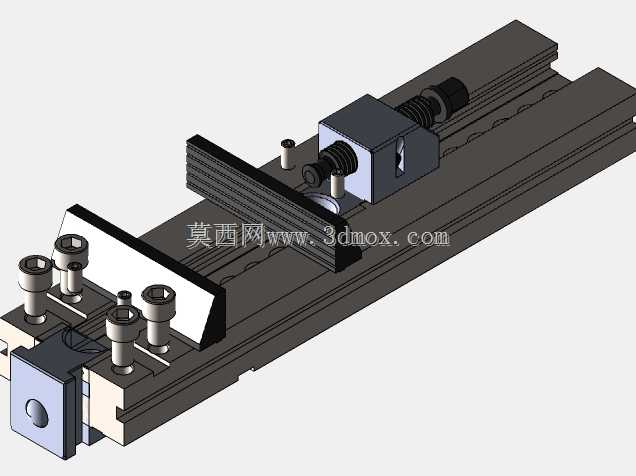

这款精密平口钳的结构设计，完全围绕机加工场景下的高精度装夹需求展开，日常在加工中心、数控铣床、磨床的工位上，这类夹具承担着小型精密零件的定位夹紧工作，从精密模具镶件、小型五金零件到非标定制的精密零部件加工，都能看到这类平口钳的应用。不同于普通台虎钳的大行程大夹紧力取向，这款平口钳的设计核心偏向小行程下的高重复定位精度，钳身主体采用整体式导轨结构，固定钳身与滑动钳身的配合面做了刮研级的贴合设计，滑动间隙控制在微米级，避免装夹过程中出现钳口上翘、工件偏移的问题。从结构布局来看，钳身底部设计有标准的定位键槽，可直接匹配机床工作台的T型槽定位基准，安装时不需要反复打表找正，就能保证钳口与机床X轴的平行度误差控制在0.01mm/m以内，大幅减少工位准备的辅助时间。夹紧机构采用了螺旋进给加斜楔增力的组合结构，转动进给手柄时，丝杆带动滑动钳身沿导轨进给，接近工件夹紧位置时，内部的斜楔结构会进一步放大夹紧力，不需要施加过大的手柄力矩就能获得足够的夹紧刚性，同时避免普通螺旋夹紧在大切削力下出现的丝杆受力变形、回程间隙增大的问题。钳口部分采用了可更换式设计，标配的硬质钳口表面做了细密的齿纹处理，针对不同材质的工件，还可以更换软钳口、光面钳口或者V型钳口，适配方形、圆形等不同截面形状的工件装夹需求，钳口的安装基准面与钳身导轨做了一体化加工，更换钳口后不需要重新校正精度，重复装夹的定位误差可以控制在0.005mm以内。滑动钳身的行程设计偏向精密加工的常用范围，足够覆盖绝大多数小型精密零件的装夹尺寸，不会因为行程过长导致钳身整体刚性下降，钳身的整体外形做了紧凑化处理，安装在机床工作台上不会占用过多的行程空间，同时预留了足够的压板安装位置，既可以通过底部定位键定位后用压板压紧，也可以直接通过底部的螺栓孔锁死在专用工装板上，适配自动化加工单元的快换需求。在实际加工场景中，这类精密平口钳尤其适合半精加工和精加工工序，普通平口钳装夹时容易出现的工件让刀、装夹变形问题，在这款结构上通过导轨的高刚性配合、夹紧力的均匀传导得到了有效控制，夹紧力的作用点刚好落在钳身导轨的支撑面上，不会形成额外的倾覆力矩，即使是薄壁类零件，只要控制合适的进给力矩，也能将装夹变形控制在公差允许范围内。钳身的排屑设计也做了针对性优化，导轨面两侧设计有倾斜的排屑槽，加工过程中产生的铁屑和切削液会顺着排屑槽流出，不会堆积在滑动配合面内造成导轨磨损，日常维护只需要定期清理排屑槽、在导轨面涂抹少量润滑脂即可，不需要复杂的拆解保养。从安装边界来看，钳身的整体宽度、高度尺寸都匹配常规中小型加工设备的工作台空间，底部的定位键槽宽度采用行业通用的标准尺寸，不需要额外加工转接板就能直接适配绝大多数机床的工作台规格，夹紧手柄的操作空间也做了预留，安装后手柄转动不会与机床的防护罩、主轴结构发生干涉，无论是手动操作的普通机床，还是搭配自动化上下料的加工单元，都能顺畅完成夹紧、松开的动作。
