可旋转式机用夹持虎钳结构设计

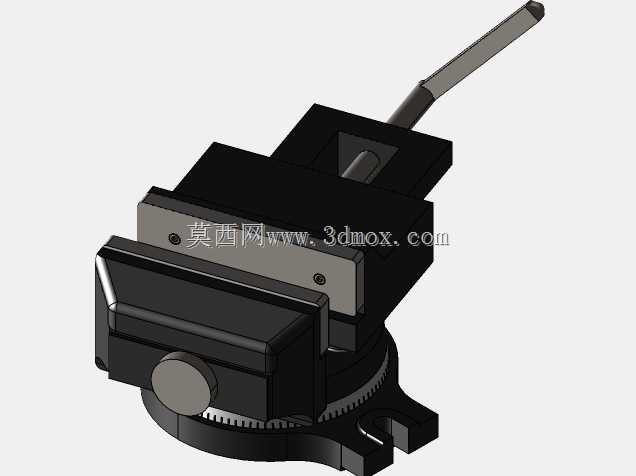

在常规金工实训、机加工工位的工件装夹环节，固定底座的虎钳往往受限于夹持角度，遇到需要多面加工的异形件、斜孔加工工序时，反复拆装找正会耗费大量辅助工时，这款带旋转基座的机用虎钳，正是针对这类工位痛点做的结构优化。日常在铣床工位做小型零件的侧面铣削、钻床工位打斜向定位孔、钳工工位做锉修配研工序时，不需要松开工件重新装夹，只需要松开基座的锁紧手柄，就能带动钳身整体绕底座中心做360度回转调整，基座上刻有整圈角度刻度，调整时可以直接对照刻度读取回转角度，角度对准后扳动锁紧手柄就能把钳身牢牢锁死，避免加工过程中钳身窜动影响加工精度。

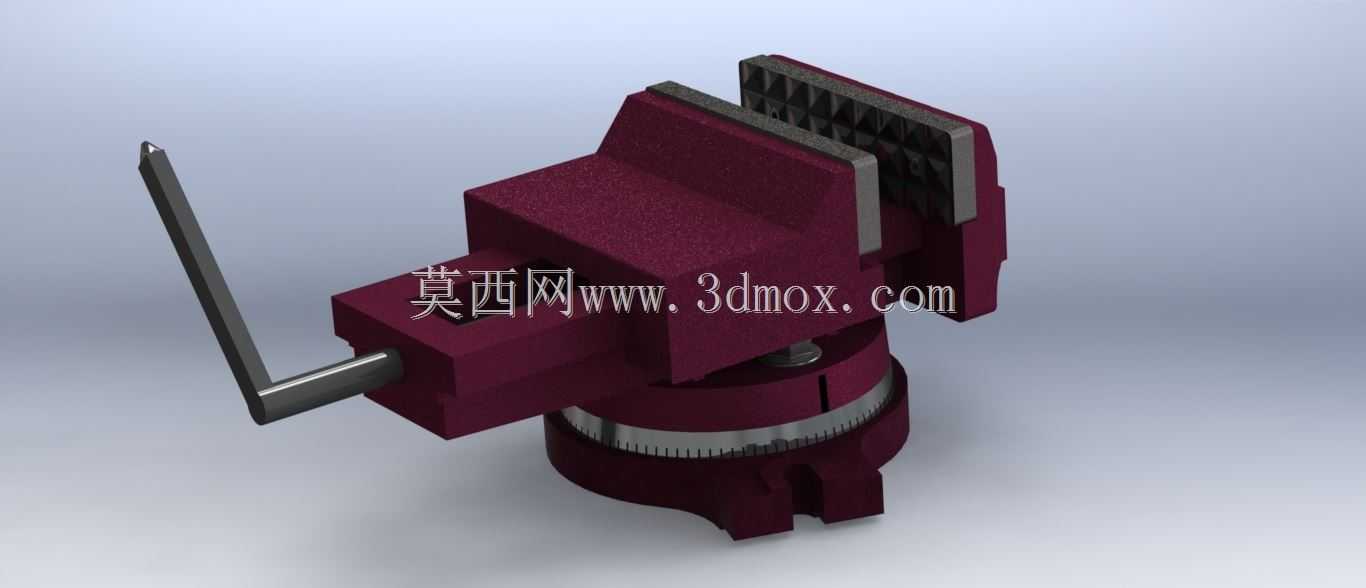

从结构设计逻辑来看，这款虎钳的核心受力件都做了应力分散处理，活动钳身和固定钳身的夹持面都做了可更换的齿形钳口板，钳口板的齿纹是交叉网纹结构，夹持毛坯件的时候能咬入工件表面0.1到0.2毫米，就算承受较大的铣削冲击力也不会出现工件打滑移位；如果是夹持已加工的光洁表面，只需要更换成光面钳口板，就能避免夹伤工件已加工面，钳口板通过沉头螺钉固定在钳身上，磨损后只需要拧下螺钉就能快速更换，不需要整体更换钳身，能降低长期使用的耗材成本。驱动活动钳身的是梯形丝杠结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动间隙更小，长时间频繁开合也不容易出现螺纹磨损失效，丝杠末端配套的摇手柄做了弯折式设计，摇转的时候施力力臂更长，夹紧大尺寸工件的时候不需要借助加力杆就能获得足够的夹紧力，手柄表面做了滚花处理，手上沾有切削液的时候操作也不容易打滑。

底座部分的设计充分考虑了工位安装的兼容性，底座下方带两个对称的安装卡槽，能直接适配常规铣床、钻床工作台的T型槽尺寸，安装的时候只需要把T型螺栓卡入工作台T型槽，穿过底座的安装孔拧紧螺母就能完成固定，不需要额外做转接板适配；旋转基座的锁紧结构采用的是圆周抱箍式锁紧，不是单点顶紧结构，锁紧的时候抱箍会均匀抱紧旋转座的圆周面，不会因为单点受力导致旋转座偏移，能保证调整角度后的定位精度。钳身的最大开口尺寸适配常规小型零件的加工需求，钳口深度足够夹持高度在100毫米以内的工件，不会因为钳口太浅导致工件装夹不稳翘头；整体外形的回转半径控制在合理范围内，就算是安装在小型台钻的工作台上，旋转调整的时候也不会和钻床的立柱、进给手柄发生干涉。

实际使用中，这款虎钳除了适配机加工工位，也能在装配工位做小型组件的压装、拆卸工装使用，比如压装小型轴承、拆卸销轴的时候，把工件夹持在钳身上就能稳定受力，不会因为工件晃动导致装配偏斜。钳身整体采用铸铁材质做时效处理，能消除内应力避免长期使用出现钳身变形，夹持面的平行度、垂直度都按照机加工工装的精度要求做了公差控制，固定钳身和活动钳身的配合导轨做了间隙调整结构，使用一段时间后如果导轨出现磨损，可以通过调整塞铁来补偿间隙，始终保持钳身移动的平顺性，不会出现活动钳身上翘、歪斜的问题。丝杠和螺母的配合位置预留了润滑注油孔，日常维护的时候只需要定期注入润滑脂，就能保证丝杠传动顺畅，避免铁屑、切削液进入螺纹副造成磨损。旋转底座的刻度圈做了防锈处理，就算长期接触切削液、车间潮气，刻度线也不会锈蚀模糊，调整角度的时候能快速读值，不需要反复用角度尺找正，能有效减少工位辅助准备时间，提升单工序的加工效率。
