机用虎钳齿面夹持钳口结构设计

在常规铣削、磨削、钻削等机加工工序里，虎钳作为机台最常用的工装夹持部件，其钳口的接触性能直接决定了工件装夹的可靠性，不少加工场景中出现的工件移位、振纹、夹伤问题，追根溯源都和钳口结构设计不合理有直接关联。这次呈现的是虎钳配套的可更换齿面钳口板，属于虎钳的易损替换部件，日常生产中钳口齿面长期和工件表面接触挤压，反复装夹带来的磨损会逐步降低夹持摩擦力，定期更换钳口板就能快速恢复虎钳的夹持性能，不需要整体更换虎钳本体，能大幅降低工装维护成本。

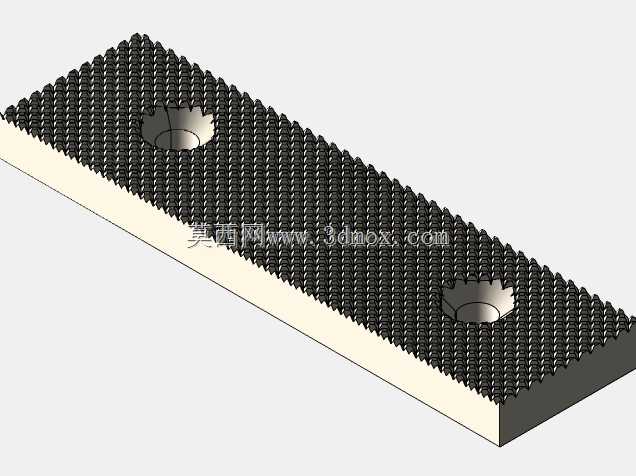

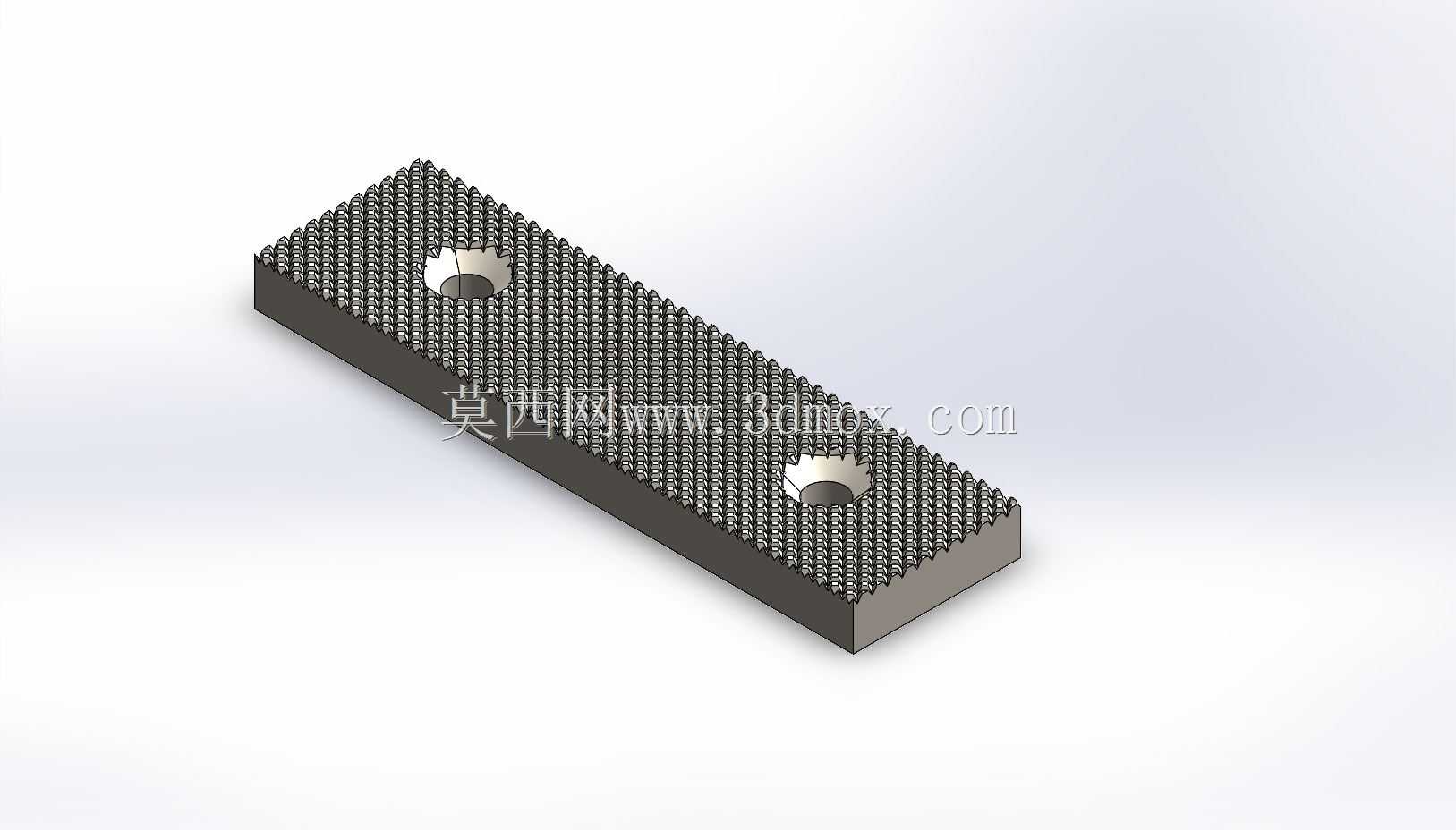

从结构设计逻辑来看，这款钳口板采用整体长方体基体结构，基体表面加工出密集的阵列式锥形齿，齿尖朝向装夹受力方向排布，当虎钳丝杠带动活动钳身进给施压时，齿尖可以轻微嵌入工件毛坯表面，在不造成工件过度夹伤的前提下，大幅提升接触界面的静摩擦系数，相比光面钳口，同等夹紧力下能提供的抗滑移扭矩提升40%以上，尤其适合表面带有氧化皮的锻件、铸件毛坯装夹，能有效规避大切削量加工时的工件窜动问题。钳口板上设置了两个沉头安装孔，孔位间距匹配标准机用虎钳的钳身安装螺孔位置，安装时沉头结构可以将固定螺栓完全埋入钳口板内部，避免螺栓头突出接触工件造成干涉，也能防止切削过程中切屑磕碰螺栓头造成拆卸困难。

从安装边界尺寸来看，钳口板的长度、宽度、厚度参数完全适配对应规格的虎钳钳身安装槽，安装后钳口板表面和钳身基准面齐平，不会出现突出或凹陷问题，两块配对钳口板安装完成后，夹持面平行度可以控制在0.02mm以内，满足普通机加工的装夹精度要求。齿形设计上采用小锥度尖齿结构，齿高控制在合理范围，既保证足够的咬合能力，又不会在工件表面留下过深的压痕，对于后续需要精加工表面的工件，也可以在齿面和工件之间垫铜皮使用，适配不同的装夹需求。

实际生产场景中，这类齿面钳口板的应用覆盖了普通铣床、钻床、加工中心的通用装夹工位，除了配套新虎钳出厂装配，更多是作为维修替换件使用，当原有钳口齿形磨损、崩缺后，松开两个固定螺栓就能快速完成更换，整个更换过程不需要复杂的调校，安装后仅需要轻夹工件对刀确认钳口平行度即可投入使用。设计过程中需要重点关注两个安装孔的位置度公差，如果孔位偏差过大，会导致钳口板安装后出现歪斜，直接影响装夹精度；同时齿面的阵列排布要保证受力均匀，避免局部齿形受力过大出现崩齿，基体材料通常选用中碳钢经淬火处理，兼顾表面硬度和芯部韧性，既能延长使用寿命，又能避免受冲击时出现断裂问题。

不少一线加工人员会根据自身加工需求对这类钳口板进行二次改造，比如在钳口板上加工出不同规格的V型槽，用来装夹轴类零件，或者在局部位置铣出避让槽，用来夹持异形结构件，这款基础结构的钳口板也预留了足够的改造空间，基体厚度足够支撑二次加工的材料去除量，不会因为加工沟槽导致整体强度不足。在重型切削场景下，齿面钳口的优势会更加明显，大进给量切削时刀具会对工件产生持续的冲击载荷，光面钳口往往需要施加极大的夹紧力才能防止工件移位，过大的夹紧力容易造成薄壁工件变形，而齿面钳口可以在较低的夹紧力下获得足够的夹持力，有效减少薄壁件的装夹变形问题，提升加工成品率。
