高性能摩托车前叉套管总成结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:324079

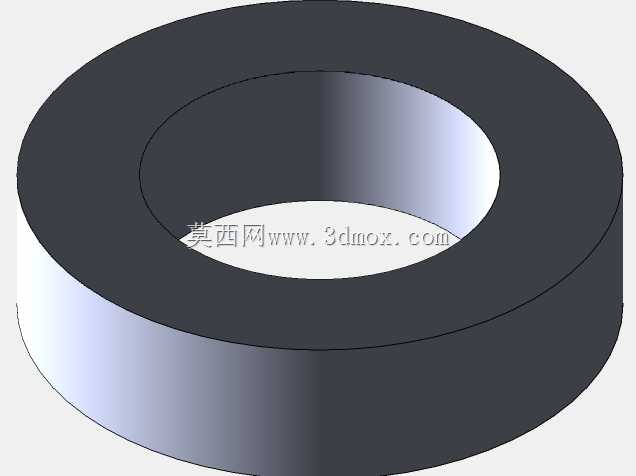

  • 高性能摩托车前叉套管总成结构设计

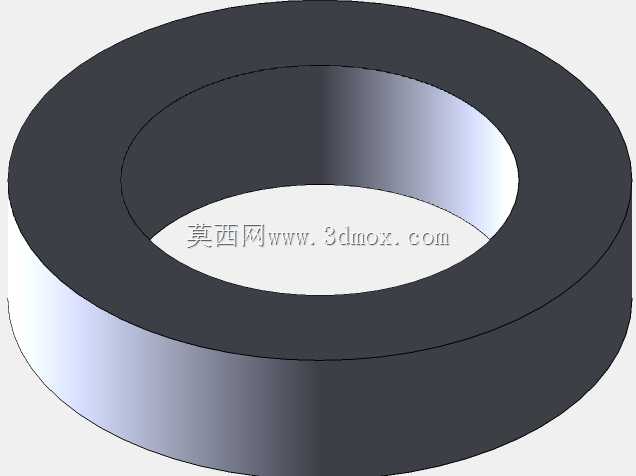

  • 高性能摩托车前叉套管总成结构设计
  • 高性能摩托车前叉套管总成结构设计
  • 高性能摩托车前叉套管总成结构设计
  • 高性能摩托车前叉套管总成结构设计
  • 高性能摩托车前叉套管总成结构设计
  • 高性能摩托车前叉套管总成结构设计

在两轮摩托的行走转向系统里,前叉套管总成是承接车架与前轮、兼顾转向传导与载荷承载的核心结构件,这套结构的设计合理性直接决定车辆转向手感、行驶稳定性以及极限工况下的结构可靠性。日常通勤、山路压弯、非铺装路面穿越等不同使用场景下,前叉总成需要承受的载荷类型差异极大:匀速直线行驶时主要承接垂直方向的车身与骑乘人员载荷,制动时会叠加纵向的惯性冲击载荷,转向过弯时还要承受侧向的离心力载荷,遇到路面颠簸时还需要缓冲瞬时的冲击载荷,这就要求套管与轴的配合结构必须具备足够的强度冗余与合理的应力分布。

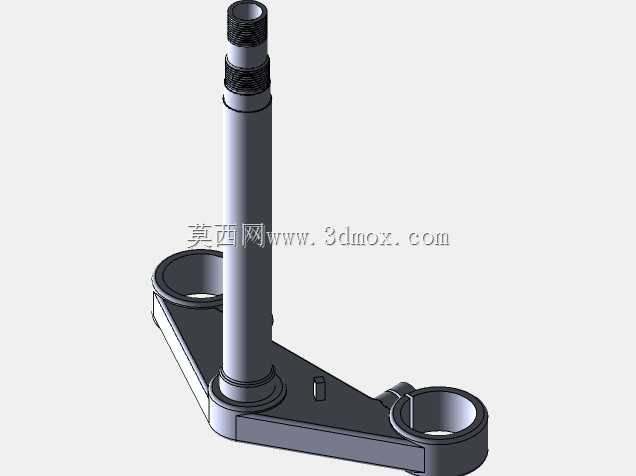

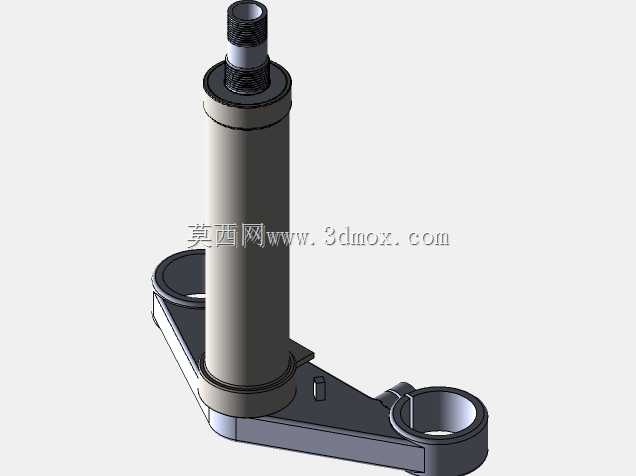

这套结构的核心设计围绕头管与中心轴的配合展开,头管部分采用扩口工艺处理,扩口段的锥度与长度经过反复校核,既保证与上联板、下联板的安装贴合面积足够,避免长期使用出现连接松动,又不会因为扩口量过大导致头管根部出现应力集中,在交变载荷下产生疲劳裂纹。中心轴部分采用抽汲工艺加工至目标直径,轴身的台阶结构分别对应上下轴承的安装位、锁紧螺母的配合位,每个台阶的过渡圆角都经过圆角优化,避免截面突变带来的应力集中问题,轴端的螺纹段精度直接影响锁紧后的预紧力稳定性,螺纹收尾处的退刀槽尺寸也做了适配,防止锁紧时螺母卡滞或者螺纹受力不均。

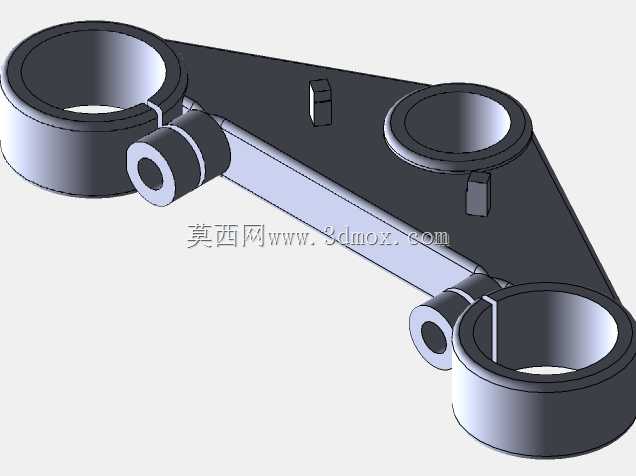

从安装边界来看,下联板的两个安装耳孔分别对应左右前减震器的上安装位,孔位的同轴度、孔与中心轴的垂直度公差都控制在合理范围内,保证减震器安装后不会出现偏磨,影响减震行程的顺滑度。中心轴的总长度适配常规跨骑车型的车架头管安装空间,上下轴承位的间距匹配常用的锥形压力轴承尺寸,不需要额外修改车架结构就能完成适配安装。下联板的加强筋结构布置在载荷传递的路径上,从中心轴根部向两侧减震安装耳延伸,在不额外增加过多重量的前提下,提升了下联板的整体抗弯扭强度,避免紧急制动或者剧烈颠簸时下联板出现形变。

设计过程中充分考虑了制造端的工艺可行性,头管扩口工序的定位基准选在中心轴的外圆面,保证扩口后整个总成的同轴度符合装配要求;抽汲加工轴身时的夹持位置避开了轴承配合面,防止装夹夹伤配合面影响轴承装配精度。所有配合面的表面粗糙度都做了明确要求,轴承安装位的粗糙度满足轴承压装的工艺要求,避免压装后轴承内圈出现微动磨损。整个总成的装配逻辑遵循从内到外的顺序,先将中心轴压入下联板的安装孔,保证两者的过盈量符合设计要求,再依次装配上下轴承、头管密封件、锁紧结构,每个装配环节的公差累积都在前期做了公差叠加分析,保证装配后转向阻尼均匀,没有卡滞或者松旷的问题。

在实际装车应用中,这套结构可以适配大排量高性能摩托车的使用需求,面对连续颠簸路面、高速制动、大倾角过弯等工况时,结构的形变量控制在设计允许范围内,不会因为结构形变导致转向精度下降,也不会因为长期交变载荷出现结构疲劳失效。头管处的密封结构可以阻挡泥水、灰尘进入轴承安装腔,延长轴承的维护周期,降低用户的后期使用成本。整个结构的重量分配也做了优化,尽可能降低转向部分的簧下质量,提升转向的响应速度,让骑乘时的转向操控更加跟手。
