三立柱可调式相机支撑固定架结构

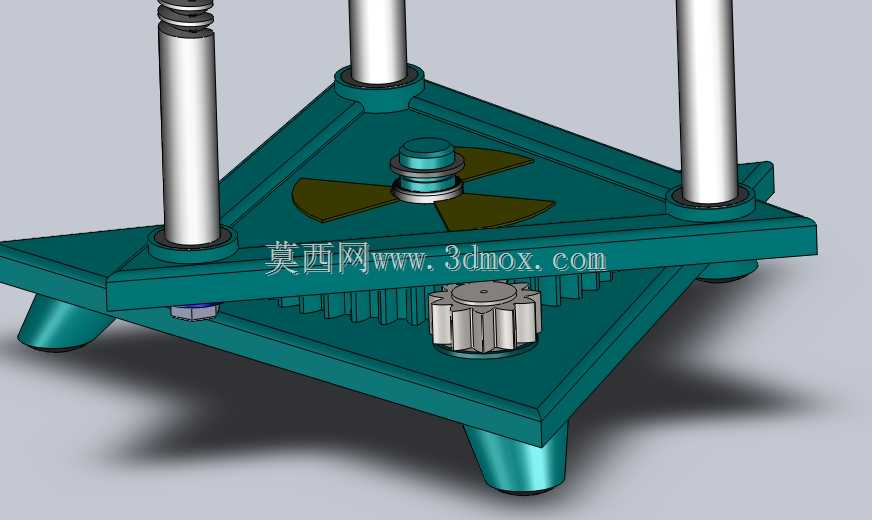

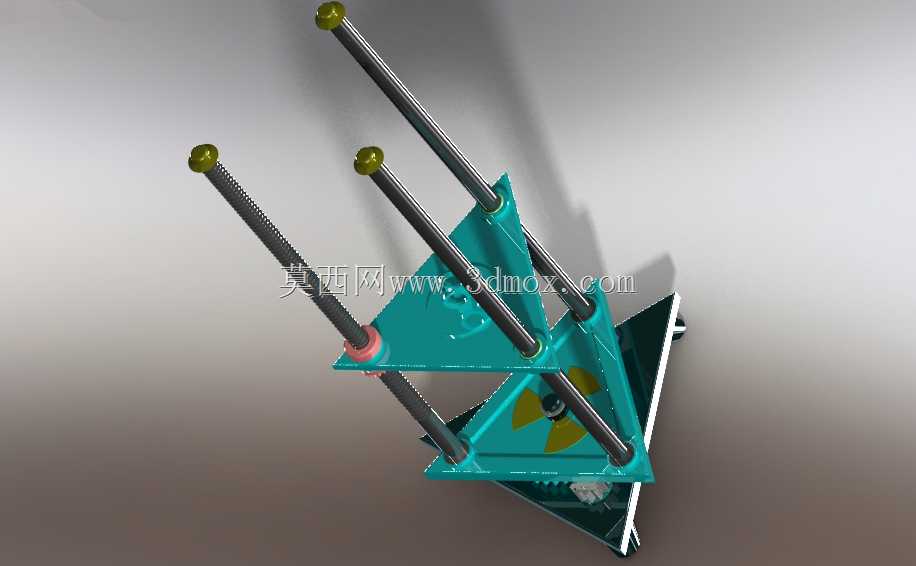

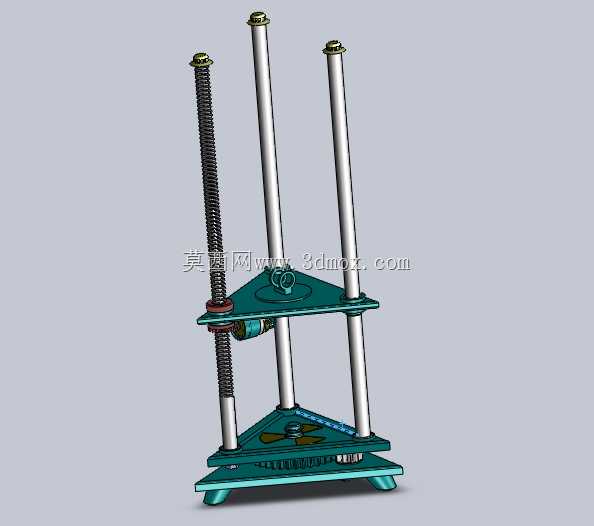

　　这款三立柱式相机支撑结构，主要面向实验室光学测试、工业视觉检测工位、微距精密拍摄场景的设备架设需求，区别于常规民用摄影三脚架的轻量化设计，整体采用刚性框架式布局，三根立柱沿正三角形顶点分布，从结构力学层面规避了单悬臂或双立柱支撑的侧向倾覆风险，三角形底座的三个支脚做了小面积垫高处理，既能够在平整的实验台、检测台面上放置稳定，也能抵消台面局部微小不平带来的晃动问题。

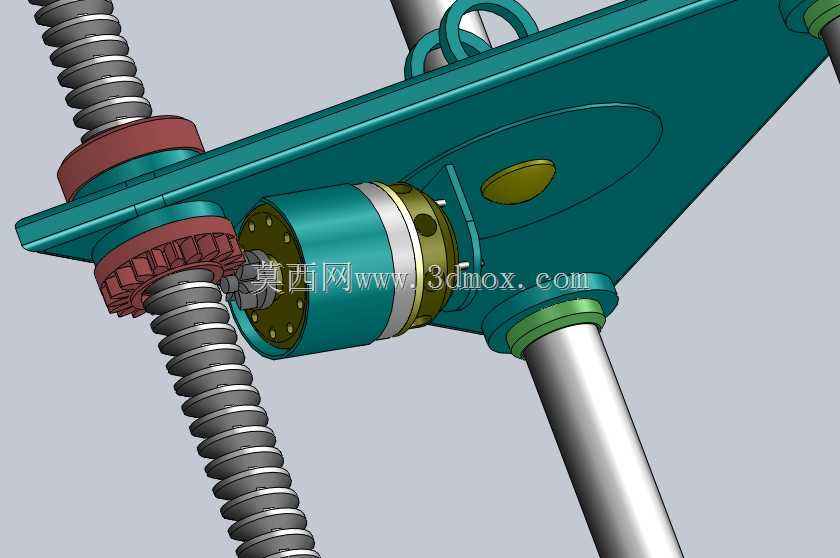

　　从功能实现逻辑来看，其中一根立柱集成了梯形丝杆传动副，配合中部承载平台的丝母座，转动底部的调节手轮即可带动承载平台沿三根立柱做上下方向的直线位移，另外两根光轴立柱则承担导向承载作用，避免平台升降过程中出现偏转、卡滞问题。承载平台表面预留了通用的安装螺孔位，能够适配不同规格的相机夹座、光学调整架，甚至可以直接固定小型工业相机、补光组件，平台边缘做了加强翻边结构，在控制整体重量的前提下提升了抗弯刚度，避免搭载较重设备时出现平台下挠的情况。

　　设计过程中优先考虑了升降调节的顺滑度与定位可靠性，丝杆与光轴的平行度公差控制在0.1mm以内，平台与光轴配合的位置加装了自润滑轴套，长期往复调节也不会出现磨损卡顿的问题；丝杆顶端设置了机械限位挡块，防止平台上行超程脱出，底座内部的丝杆传动端做了防尘遮挡结构，避免实验环境中的粉尘、碎屑落入螺纹副造成调节阻力增大。

　　安装边界方面，整体底座的外接圆直径控制在常规实验台的有效承载范围内，不需要额外拓展安装面即可直接放置使用，三根立柱的有效升降行程覆盖了常规工业视觉检测、微距拍摄的高度调节区间，最低位时平台距离底座的高度可以满足小尺寸工件的俯拍需求，最高位时能够适配大尺寸被测物的拍摄视野要求。不同于民用三脚架的折叠便携设计，这款支撑结构的立柱与底座采用可拆卸式连接，需要转场使用时可以快速拆分收纳，组装时依靠柱面定位止口保证装配精度，不需要反复调试即可恢复原有支撑精度。

　　在实际应用场景中，这款支架既可以单独作为相机架设载体使用，也可以集成到自动化检测线的工位旁，配合输送线完成工件的外观检测、尺寸识别拍摄任务，稳定的框架结构能够有效过滤车间环境中的设备振动，避免拍摄画面出现模糊、重影问题；中部承载平台除了固定相机之外，也可以根据需求加装光源、激光指示器等配套组件，拓展性能够覆盖多数精密拍摄、视觉检测的架设需求。结构上没有采用复杂的异形构件，所有零部件都可以通过常规机加工方式制作，维护时仅需要定期给丝杆涂抹润滑脂、检查轴套磨损情况即可，不需要复杂的维保操作，长期使用的稳定性优于常规的薄壁管材类支撑支架。
