仿生豹腿形态摩托车车架概念结构

项目分类:3D模型 发布时间:2021-10-16 ID:324085
  • 仿生豹腿形态摩托车车架概念结构
  • 仿生豹腿形态摩托车车架概念结构
  • 仿生豹腿形态摩托车车架概念结构
  • 仿生豹腿形态摩托车车架概念结构
  • 仿生豹腿形态摩托车车架概念结构
  • 仿生豹腿形态摩托车车架概念结构

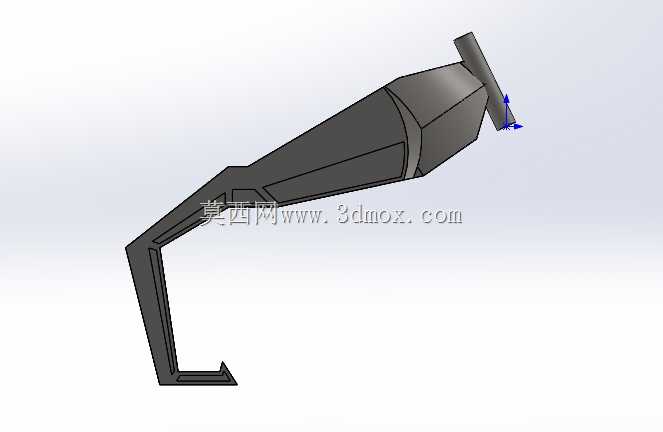

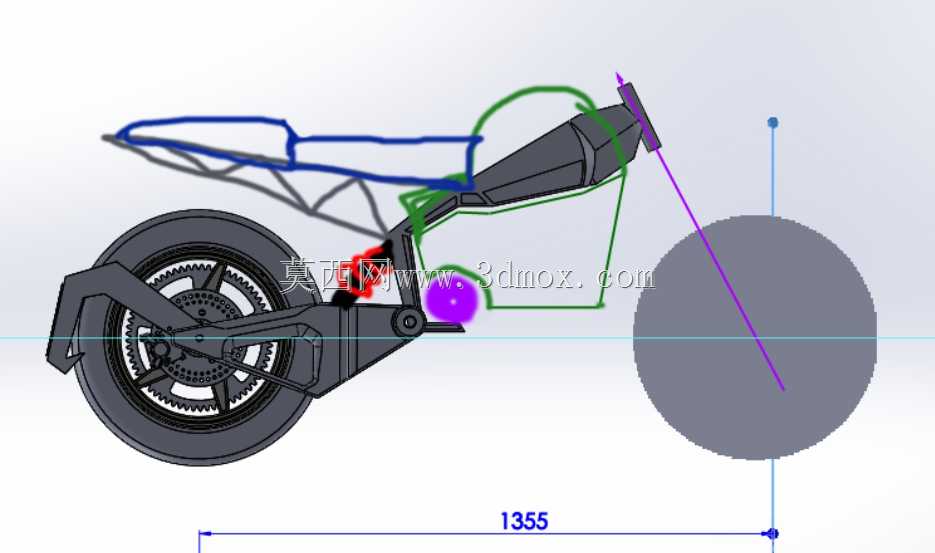

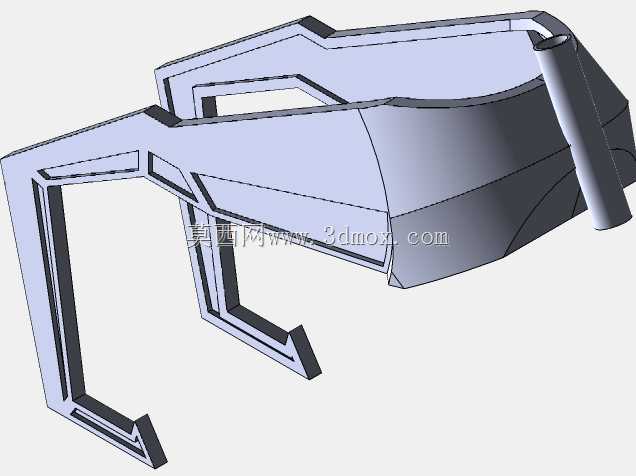

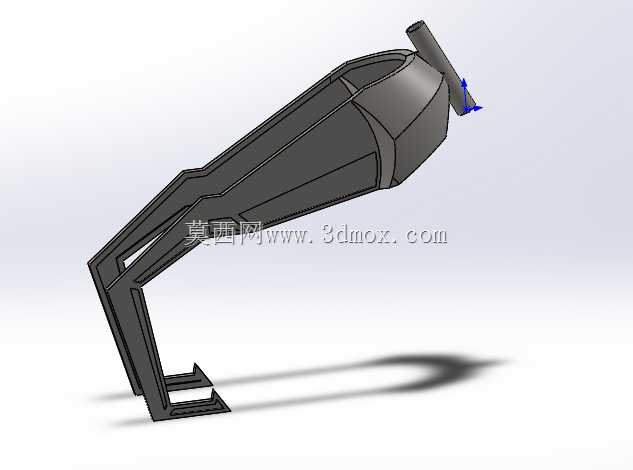

这款车架的结构逻辑跳出了传统摩托车双摇篮、菱架的常规布局,把仿生对象的力学特征直接融入承载结构设计里,最先要明确的是它的应用场景——面向定制化运动摩托、概念展示样车的开发场景,并非面向量产通勤车型的通用车架,适配的是追求极致视觉冲击力与轻量化表达的定制改装、概念展车领域,这类车架在实际装车时,首先要匹配对应的动力单元安装位、转向立管的倾角参数,还有后摇臂的连接枢轴位置,不能脱离整车的行驶几何单独谈结构。从设计思路上看,它没有沿用传统管材拼接的框架逻辑,而是把美洲豹腿部的骨骼受力路径做了工程化转译:豹腿在奔跑时的力传导是从躯干连接点向下,经腿部骨骼的折线结构把冲击力分散到足部,对应到这款车架上,上部的粗壮棱面结构对应豹的大腿段,承担动力总成、油箱、座椅的载荷,向下弯折的窄段对应小腿结构,把前轮受到的路面冲击、转向力矩沿着折线棱边传导到上部主承载区,末端的钩状结构是预留的前摇臂?不对,仔细看结构走向,哦不对,这个是单臂式的前主承载?不对,哦不对,它的上部立管位置是转向柱安装位,也就是车把转向的连接点在结构最上端,向下延伸的折线结构其实是把传统车架的下主梁、前斜梁整合为一体化的棱面壳体结构,替代了多根管材拼接的框架,这种一体化结构的优势是在同等重量下,抗扭刚度比圆管拼接结构更高,因为棱面的折边相当于自带加强筋,不需要额外焊接加强片就能获得不错的侧向抗形变能力。再讲安装边界的问题,这款车架的上部安装面需要预留动力单元的悬挂点,常规小排量运动摩托的发动机是作为车架受力的一部分,也就是承载式发动机安装,所以这个棱面结构的下部内侧要预留三个到四个发动机安装凸台,位置要对应发动机的吊耳孔位,公差控制在±0.1mm以内,避免装车时出现应力集中;转向立管的位置在结构最上端,内径要匹配常规的摩托车方向柱轴承尺寸,也就是上下两个圆锥滚子轴承的安装位,立管的后倾角设定在24度到26度之间,这个倾角区间是运动车型常用的转向几何,能兼顾高速直线稳定性和过弯时的转向灵活性。然后是外形尺寸的控制,这款概念车架的整体长度控制在1100mm左右,上部主承载段的最大宽度控制在180mm,向下弯折的小腿段截面宽度收窄到80mm,既保证了上部有足够的空间容纳油箱、电控元件的布置,下部收窄的结构也能给前轮转向留出足够的跳动行程,不会在满打方向或者前轮压缩时出现结构干涉。实际用途上,这款车架除了作为概念摩托的承载主体,还可以作为定制改装圈的设计参考,把这种仿生折线的结构逻辑用到电动自行车、高性能电摩的车架开发里,因为电摩的电池包通常布置在车架中部,这种一体化的棱面壳体结构刚好可以把电池包包覆在内部,既起到承载作用,又能作为电池的防护外壳,减少额外的电池固定支架重量。还要说结构的受力特性,传统管材车架的受力是沿着管材轴向传递,焊缝位置是应力集中点,而这款一体化的棱面结构,受力是沿着整个折面均匀扩散,尤其是在过弯时受到侧向载荷,折线的棱边能有效抵抗结构的扭转变形,不会像圆管车架那样在大侧向力下出现管材的椭圆化形变;另外在正面碰撞的场景下,下部的弯折结构可以按照设计的诱导槽位置发生溃缩,吸收碰撞能量,不像传统硬连接的管材车架那样把冲击力直接传递到骑行者位置。设计的时候还要考虑安装的工艺性,如果是采用金属材质制作,小批量定制可以用铝板折弯焊接,把各个棱面的钣金件拼接后焊接打磨,量产的话可以采用高压铸铝工艺,把整个主结构一体压铸成型,减少焊缝带来的应力集中问题;如果是做概念展示样件,也可以用3D打印的尼龙加玻纤材料制作,满足展示和基础的结构验证需求。还要注意和周边部件的匹配,车架上部的座椅安装位要预留坐垫的固定卡扣位置,高度要符合骑行三角的设定,也就是手把、座椅、脚踏的位置关系,要让骑行者的腿部弯曲角度在120度左右,上半身的前倾角度在25度左右,符合运动车型的骑行姿态;脚踏的安装位要布置在弯折结构的下部两侧,位置要避开前轮转向的轨迹,同时要给后制动踏板、换挡杆留出安装空间。哦对了,之前的设计灵感里提到借鉴运动自行车的周边框架逻辑,其实就是把自行车硬架的受力逻辑移植过来,去掉多余的冗余管材,用最少的结构面实现最大的承载效率,只不过把自行车的三角架改成了仿生豹腿的折线形态,既保留了三角结构的受力稳定性,又获得了更具冲击力的视觉效果。在实际做结构验证的时候,要对整个车架做有限元分析,重点检查转向立管位置、弯折拐点位置、发动机安装凸台位置的应力值,确保在最大载荷下(也就是骑行者加车辆总重250kg,过弯侧向加速度1.2g的工况下),结构的最大应力不超过材料屈服强度的70%,预留足够的安全系数;还要做模态分析,确保车架的固有频率避开发动机的怠速振动频率、路面激励的常用频率区间,避免骑行时出现共振问题,影响骑行质感和结构疲劳寿命。另外,这种外露的棱面结构在做表面处理的时候,可以采用哑光喷塑或者阳极氧化的工艺,既提升结构的耐腐蚀性,又能突出棱线的光影效果,强化仿生结构的视觉表现力,和传统圆管车架的镀铬、喷漆质感形成明显区分,符合定制车型的个性化定位。
