嵌入式带磨砂透光板金属边框观察窗结构

这类窗体结构常应用在设备舱室、小型柜体、特种作业隔间的侧壁位置，核心作用是在不开启舱门或盖板的前提下，让操作人员直观观察内部的运行状态，同时兼顾舱室内部的光线透出与外部视线的适度遮挡，避免内部构件直接裸露带来的观感杂乱，也能防止外部飞溅的杂物、水渍直接接触内部元器件。从实际使用场景来看，这类窗体不会用在常规建筑外墙位置，更多匹配工业设备、集成柜体、小型操作间的观测需求，比如恒温试验设备的侧壁观察位、低压控制柜的内部状态观测口、小型烘干设备的舱体观测窗，都能见到同结构的窗体应用，相比全透明的玻璃窗体，磨砂透光面板不会产生强光反射，操作人员在外部灯光环境下观察内部状态时，不会因为玻璃反光看不清内部情况，同时半透的质感也能弱化内部管线、构件的杂乱视觉，让设备外观更整洁统一。

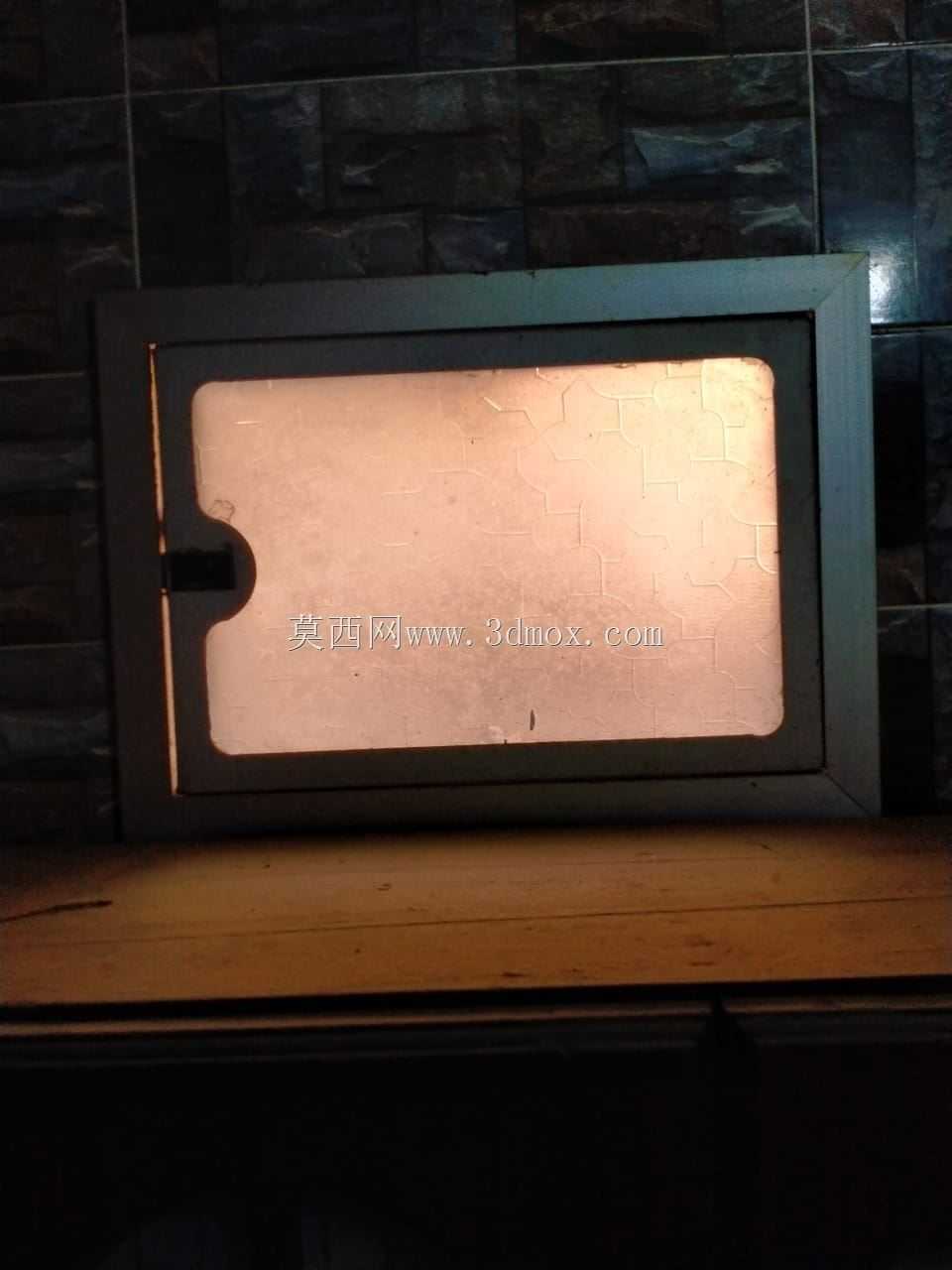

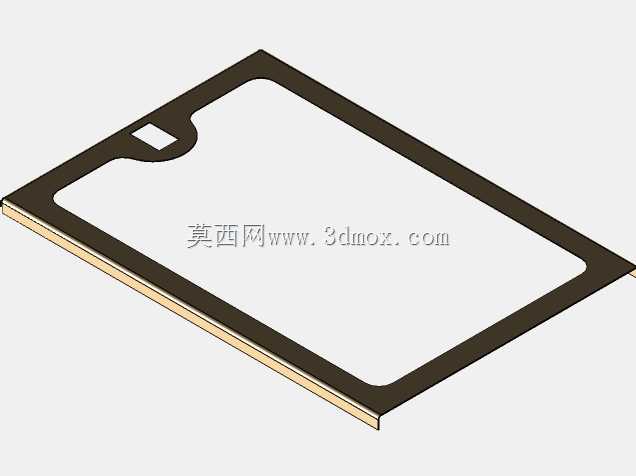

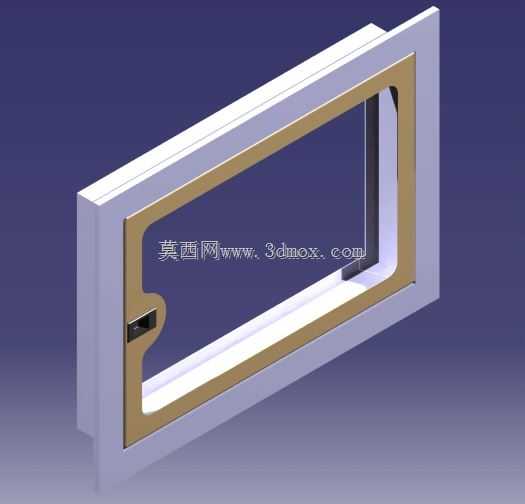

设计这款窗体的时候，首先要考虑的是安装边界的适配性，金属边框采用折边一体成型结构，边框的外翻边宽度控制在15mm左右，安装时可以直接卡在预先开好的柜体侧壁开孔上，不需要额外做复杂的压条固定，边框内侧预留有2mm深度的嵌槽，磨砂透光板直接嵌入槽内，通过背部的密封胶条压紧，既可以保证透光板不会因为设备运行的振动出现松动移位，也能在嵌槽位置形成密封结构，阻挡外部的粉尘、水汽从窗体和柜体的衔接缝隙进入内部。边框侧边预留的内凹式抠手位是结构设计的细节巧思，这个位置刚好和配套的舱门开启结构匹配，不需要额外在舱体上加装独立的门把手，操作人员可以直接抠住窗体边框的内凹位置拉开舱门，既减少了额外配件的使用，也让整个舱面的外观更简洁，没有突出的门把手带来的磕碰风险。

窗体的透光面板采用磨砂均质材质，厚度控制在5mm，相比普通玻璃材质，这种材质的抗冲击性能更好，即使设备运行过程中内部有小零件意外崩落到面板上，也不会出现玻璃碎裂飞溅的问题，同时磨砂的表面处理让光线穿过时形成漫反射，内部的照明光线可以均匀透出到外部，而外部的光线照射到面板上时不会形成镜面反射，不管是强光环境还是弱光环境下，操作人员都能清晰看到内部的状态，不会因为反光影响观测判断。边框的金属材质采用冷轧钢板表面喷塑处理，整体做哑光黑的表面处理，和常见的工业柜体、设备舱的深色外观匹配度更高，喷塑层的厚度控制在60-80μm，既可以抵御日常使用中的划痕磨损，也能在湿度较高的使用环境下避免边框生锈，延长整体的使用寿命。

在安装尺寸的匹配上，这类窗体的开孔尺寸需要比边框的内净尺寸大40mm，刚好匹配边框折边的卡位宽度，安装时只需要在柜体侧壁开出对应尺寸的矩形开孔，将窗体从外侧嵌入开孔，在背部通过自攻螺丝从边框的预留安装孔位锁紧，就能完成窗体的固定，整个安装过程不需要复杂的工装，普通的装配工人使用手电钻就能完成操作，后期维护的时候如果透光板出现磨损或者刮花，只需要拆开背部的压条，就能直接更换透光面板，不需要整体更换整个窗体，降低了后期的维护成本。窗体的整体密封性能可以达到IP54的防护等级，能够满足大多数工业室内设备的使用需求，在有少量喷淋、粉尘的车间环境下，也能有效阻挡杂质进入设备内部，不会因为窗体的安装缝隙影响设备整体的防护能力。

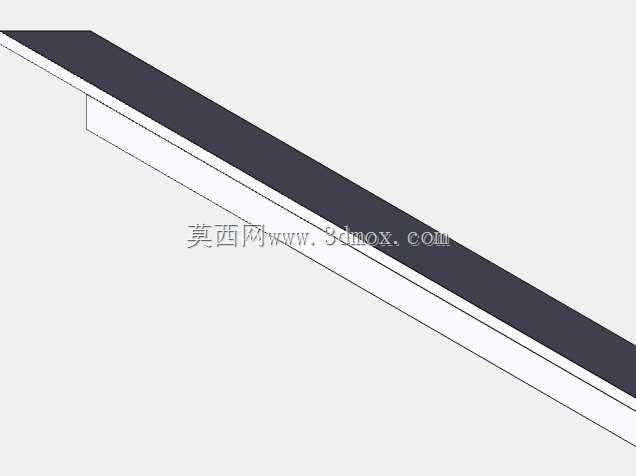

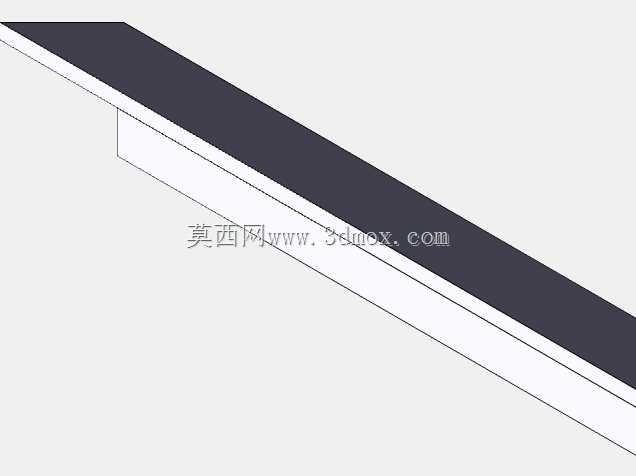

从结构强度的角度考虑，金属边框的折边位置做了R3的圆角处理，既避免了尖锐的直角边在安装和使用过程中划伤操作人员，也通过折边结构提升了边框整体的结构强度，即使窗体的整体跨度达到400mm以上，边框也不会因为长期使用出现变形翘边的问题，保证透光板始终处于平整的压紧状态，不会出现密封缝隙。边框和透光板接触的位置贴有一圈3mm厚的三元乙丙橡胶条，橡胶条的压缩量控制在1mm左右，既可以缓冲设备运行带来的振动，避免金属边框和硬质透光板直接接触产生异响，也能进一步提升密封效果，防止水汽和粉尘从边框和透光板的衔接位置渗入。
