弹簧式自动复位插销式门闩结构

日常在各类设备检修门、小型机柜舱门、户外箱体防护门的设计选型中，经常会遇到需要快速启闭、闭合后能自动保持锁紧状态的门控需求，普通的手动插销需要人工手动推合到位，若操作时疏忽未推到底，很容易出现门体受振动自行脱开的情况，存在防护失效的隐患。这款插销结构采用弹簧自动复位的设计逻辑，核心是通过内置的圆柱压缩弹簧提供持续的轴向推力，当插销杆对准锁扣的插孔位置时，无需额外手动推压到位，弹簧会自动推动插销杆伸入锁扣孔内完成锁紧，即便门体受到设备运行带来的持续振动、或是外力轻微碰撞，插销也不会自行回缩脱出，能稳定保持门体的闭合锁紧状态。

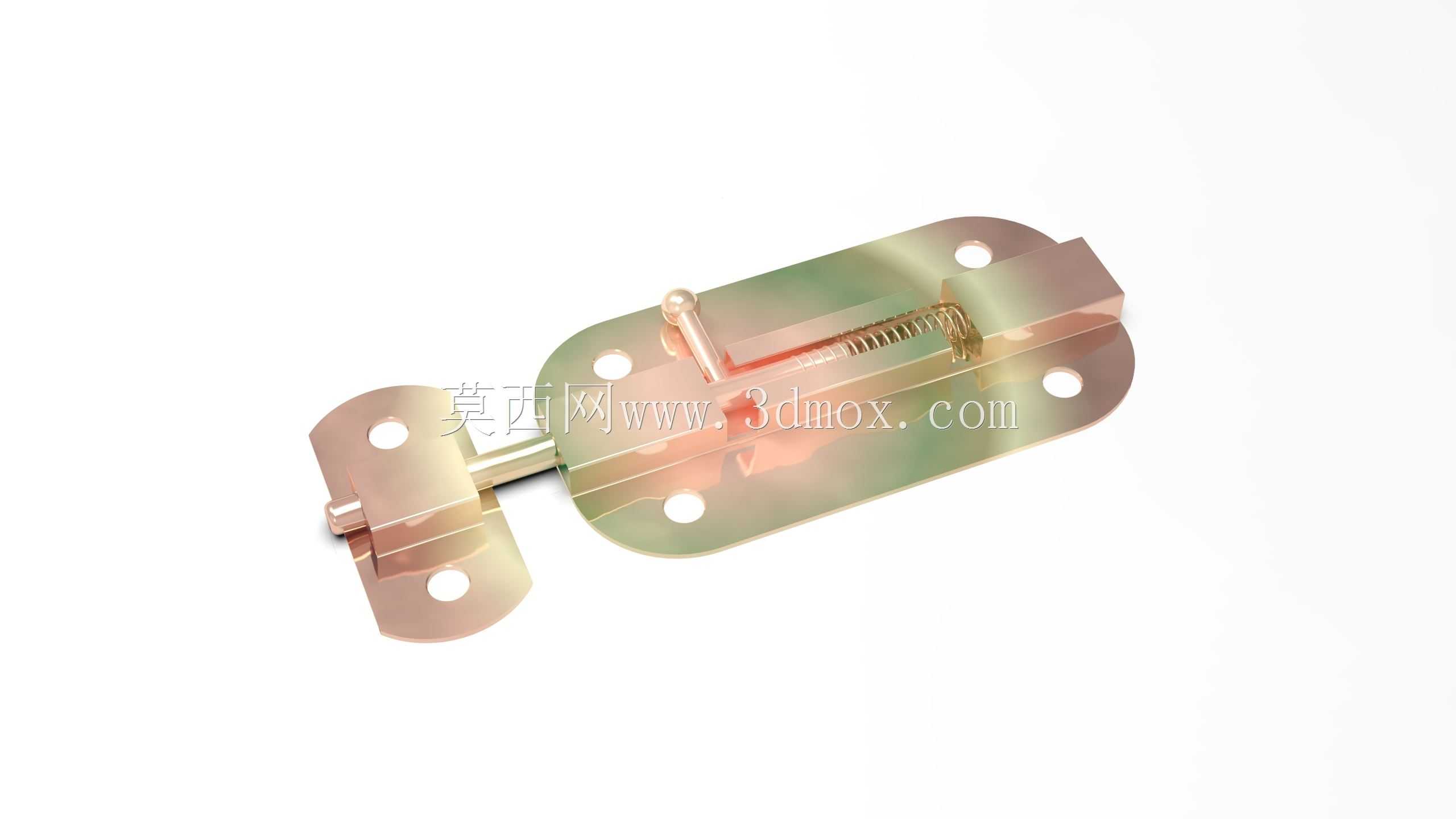

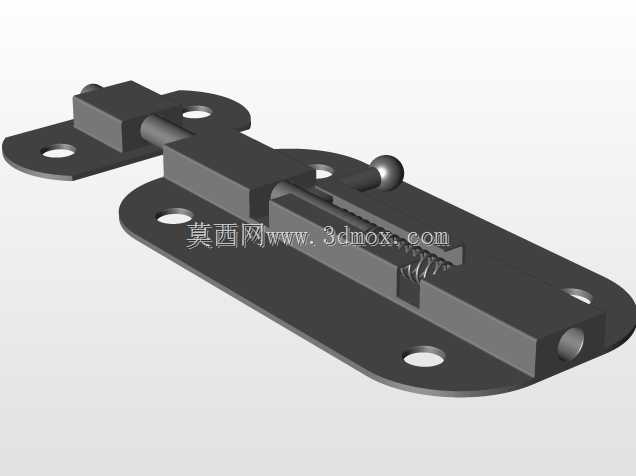

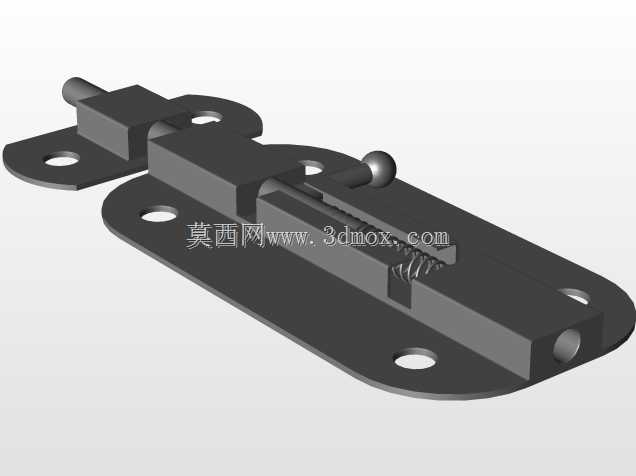

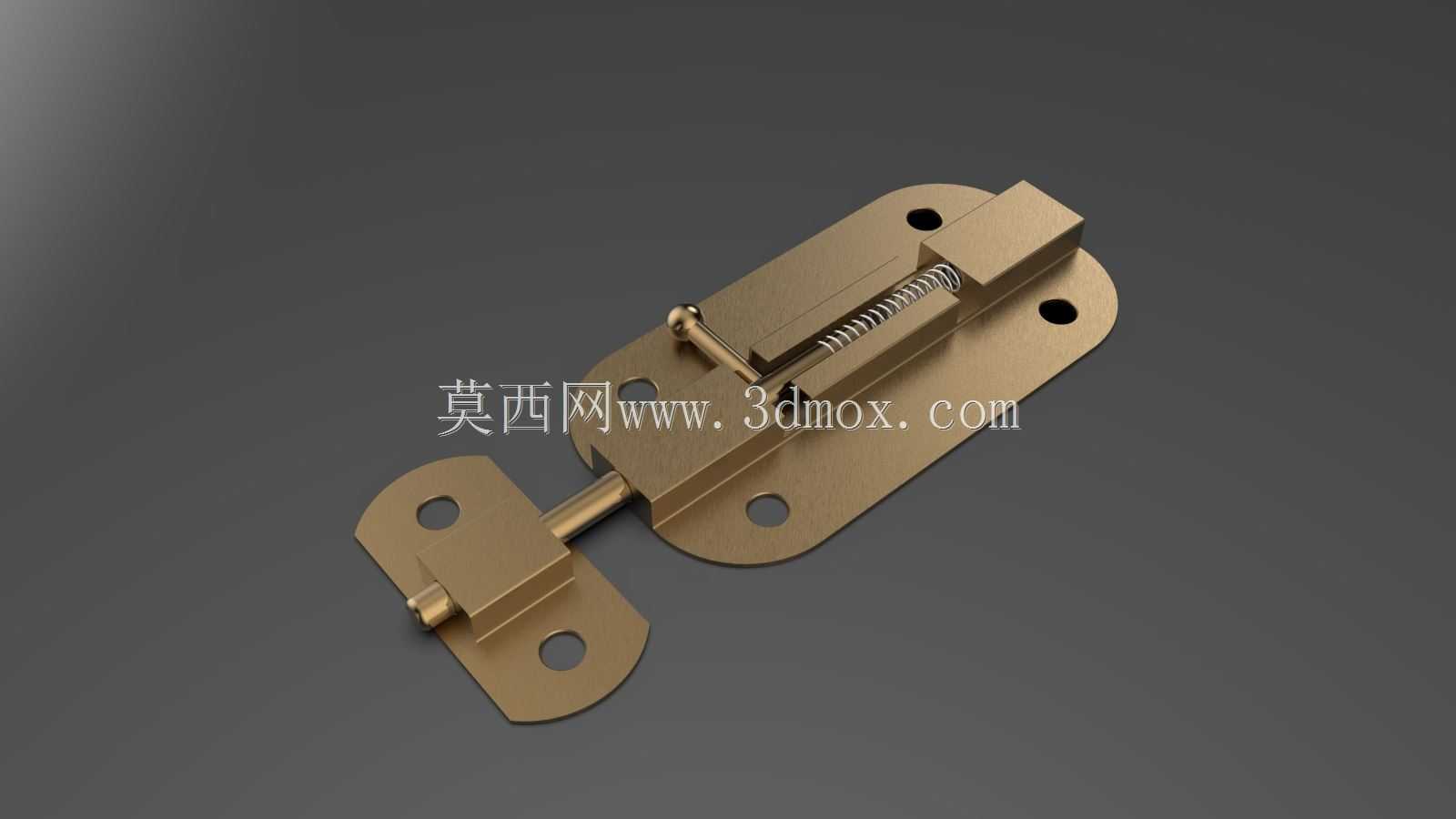

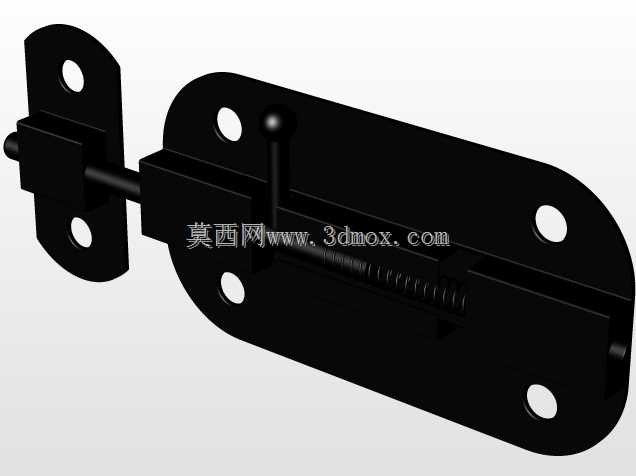

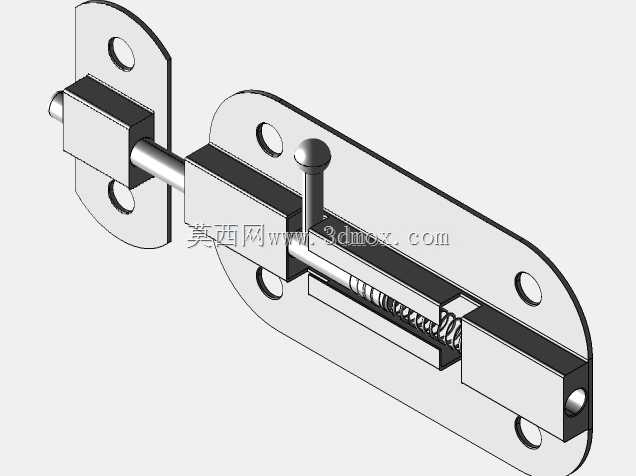

从结构组成来看，整个构件分为固定底座与活动锁扣两个独立部分，固定底座为带圆角的长条形平板结构，底座上开设两个对称的沉头安装孔，安装时可通过沉头螺丝将底座固定在门框的对应安装面上，沉头孔的设计能保证螺丝安装后头部完全埋入底座平面内，不会突出表面剐蹭操作人员或是干涉插销的滑动行程。插销的滑动组件集成在固定底座上，包括导向滑槽、插销杆、弹簧以及拨动手柄，拨动手柄突出于底座表面，操作人员需要开门时，只需向弹簧压缩的方向拨动拨柄，就能带动插销杆回缩，压缩弹簧蓄力，当插销杆端部完全退出锁扣的插孔后，即可自由开启门体；松开拨柄后，弹簧释放弹力会自动推动插销杆复位，下次关门时只要门体转动到锁扣与插销对位的位置，插销杆会顺着锁扣的导入斜面滑入插孔，自动完成锁紧，不需要额外的手动操作，启闭动作非常顺畅，单手即可完成操作。

配套的活动锁扣为L型折弯的片状结构，锁扣板上同样开设两个沉头安装孔，用于固定在活动门体的对应位置，锁扣板上的插孔边缘做了小角度的导入倒角，即便门体闭合时存在少量的位置偏差，插销杆的端部也能顺着倒角滑入插孔内，降低了安装时的对位精度要求，减少现场安装调试的工作量。整个构件的外露边缘都做了倒圆角处理，没有尖锐的毛刺棱角，避免操作人员日常开关门时被划伤，符合五金构件的安全设计要求。

在安装边界的适配性上，这款插销的固定底座厚度较薄，安装时不需要在门框或是门体上做沉槽预埋，直接通过表面贴装的方式即可完成固定，适配厚度在1.5mm以上的金属门板、木质门板或是复合板材门板，安装孔的孔距经过标准化设计，和市面上常见的同类型弹簧插销安装尺寸兼容，老旧设备的门闩损坏更换时，可以直接在原有安装孔位上固定，不需要重新钻孔攻丝，降低替换维护的成本。

从实际应用场景来看，这类弹簧插销除了用在常规的设备防护门、机柜舱门之外，也可以用在小型工具箱、仓储笼门、户外配电箱的侧门位置，相比需要旋转操作的门锁结构，这种直动式的插销结构启闭行程短，操作速度快，适合需要频繁开关门的作业场景。结构内部的弹簧选用的是常规的圆柱螺旋压缩弹簧，弹簧的刚度经过匹配设计，既不会因为弹力过大导致拨动手柄时操作费力，也不会因为弹力过小导致锁紧力不足，受振动容易脱开；插销杆和导向滑槽之间采用小间隙配合，滑动过程中没有明显的卡滞旷量，长期反复使用也不会出现松垮的情况。整个构件的所有金属部件表面都做了防锈处理，在普通的室内干燥环境下长期使用不会出现锈蚀卡滞的问题，即便在有一定湿度的户外工况下，也能保持稳定的滑动性能，不需要频繁加注润滑油维护。

在进行三维建模的时候，需要重点关注几个配合尺寸的公差设定：首先是插销杆和导向孔的配合公差，间隙控制在0.1mm到0.2mm之间，既能保证滑动顺畅，又不会因为间隙过大导致插销杆晃动，锁紧时出现对位偏差；其次是弹簧的安装预压量，装配完成后弹簧需要有15%左右的预压缩量，保证插销在完全伸出的状态下，弹簧依然能提供持续的推力顶住插销杆，不会因为加工尺寸误差导致弹簧处于自由状态，出现锁紧失效的问题；另外锁扣的插孔深度要比插销杆的伸入长度多2mm以上的余量，避免因为门体安装的间隙误差，导致插销杆顶死在锁扣表面无法完全伸入，出现门体关不严的情况。拨动手柄的突出高度设计在10mm左右，既方便操作人员手指拨动发力，又不会因为突出过高容易被外物勾挂导致插销意外打开。固定底座和锁扣板的安装孔都设计成长圆孔的微调结构？不对，看图片上是圆孔？哦不对，仔细看图片上的安装孔是圆孔，但实际设计中如果是完全圆孔的话对安装对位要求高，哦不对，图里的底座两个孔是圆形沉孔，锁扣板上的两个孔也是圆形沉孔，那建模的时候要注意孔位的位置度公差，保证两个部件安装后，插销杆的中心和锁扣插孔的中心同轴度误差控制在0.5mm以内，确保插销能顺利伸入。另外插销杆的端部做了小圆弧倒角，一方面是方便导入插孔，另一方面也能减少端部和锁扣的磕碰磨损，延长构件的使用寿命。
