农用拖拉机前端散热格栅结构设计

在农用拖拉机的整机结构布局中，前端散热区域的格栅部件是兼顾散热效率、结构防护与外观规整度的核心配套构件，日常作业场景下，拖拉机需要长时间在高扬尘、多秸秆碎屑、地表起伏不定的田间地块完成耕作、播种、转运等重载作业，动力系统持续输出高负荷功率会产生大量热量，这一部件的设计合理性直接影响整机散热系统的进风效率，同时承担阻挡田间硬质杂物、作物碎秆直接冲击散热器芯体的防护作用，避免散热器鳍片被杂物打弯、堵塞，减少日常运维中清理散热器的频次，也能降低异物撞击导致散热器漏液的故障概率。

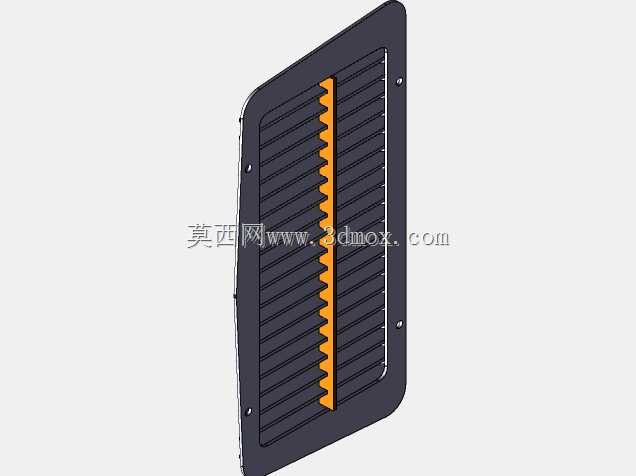

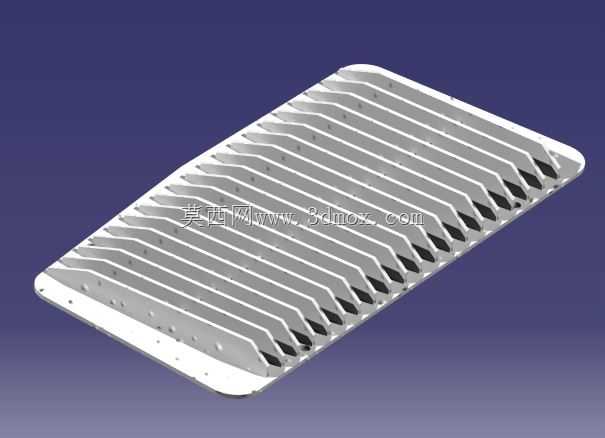

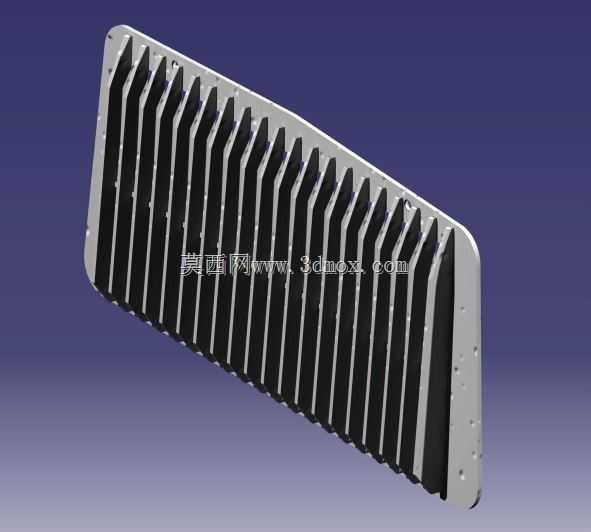

从结构设计逻辑来看，该格栅采用平行等距排布的竖向导风翅片结构，翅片之间预留均匀的通流间隙，间隙尺寸经过反复匹配验证，既能够保证足够的进风截面积，满足散热器额定工况下的通风量需求，又能将尺寸较大的土块、作物秸秆、飞碎石子阻挡在格栅外侧，避免其直接接触散热器脆弱的散热鳍片。格栅整体采用带圆角的梯形轮廓，完全匹配拖拉机前脸的安装曲面，边缘设置带安装孔的一体化固定边框，边框上的安装孔位按照拖拉机前脸机架的安装螺柱位置精准排布，安装时无需额外打孔调整，直接对位卡入后通过紧固件锁紧即可完成装配，边框与翅片采用一体化成型结构，整体刚性更强，能够承受田间作业时的持续振动，不会出现翅片变形、连接部位松脱的问题。

从实际使用的功能特性来看，竖向排布的翅片除了导风、防护的作用外，还具备一定的气流梳理效果，能够让进入散热舱的气流更加平顺，减少紊流产生的风阻，提升散热风扇的工作效率；同时翅片本身采用金属材质，表面做了耐磨防腐处理，能够耐受田间的泥水侵蚀、紫外线长期照射，不会出现短时间内锈蚀、老化脆裂的问题。格栅的整体安装边界完全贴合拖拉机前脸的造型弧度，安装后与周边覆盖件的缝隙均匀一致，不会出现突出、错位的情况，既不会影响整机的外观协调性，也不会在缝隙处形成杂物卡滞的死角，日常清理时只需要用高压水枪从格栅外侧直冲，就能将附着在翅片间隙中的尘土、碎草冲洗干净，维护操作十分便捷。

在设计过程中，需要重点平衡几个核心参数的匹配关系：首先是翅片的间距，间距过大会导致防护能力不足，小尺寸的碎石、秸秆容易穿过间隙击打散热器，间距过小则会增大进风阻力，降低通风量，导致散热系统进风不足，引发动力系统水温过高的问题；其次是翅片的倾斜角度，角度设计需要匹配拖拉机行驶时的正面来流方向，让气流能够顺着翅片方向顺畅流入散热舱，同时让撞击到翅片表面的杂物能够顺着翅片斜面滑落，避免大量杂物卡滞在翅片间隙中；再者是边框的安装孔位公差，需要严格控制孔位的位置度误差，保证装配时能够与机架上的安装点完全对位，避免出现安装错位导致的装配应力，防止长期振动下格栅出现开裂、固定点松脱的故障。

另外，该格栅的结构强度设计也充分考虑了农用作业的恶劣工况，翅片的厚度、边框的截面尺寸都经过强度校核，能够承受时速不超过30公里行驶状态下，飞溅碎石的正面冲击，也能承受田间低矮枝条的刮蹭，不会出现轻易变形损坏的情况。在整机布局中，该格栅位于拖拉机前脸最外侧，距离散热器芯体预留了足够的缓冲空间，即使有部分小尺寸杂物穿过翅片间隙，也会在重力作用下掉落在格栅与散热器之间的预留空腔中，不会直接吸附在散热器芯体表面，日常保养时打开前脸的检修盖板就能清理空腔内积攒的杂物，操作难度很低。

从三维建模的角度来看，该模型完整还原了格栅的所有结构细节，包括每一片翅片的弧度、厚度，边框上的安装孔位置、孔径，整体的轮廓曲面弧度，建模过程中严格按照实际装配的尺寸链要求搭建特征，所有配合面的公差预留符合农机配件的装配规范，既可以直接用于该配件的加工生产参考，也可以用于拖拉机整机装配的干涉检查，验证格栅与周边覆盖件、散热器、机架之间的装配间隙是否合理，排查设计阶段可能存在的装配干涉问题。
