农用机械驾驶室与保险杠一体化结构设计

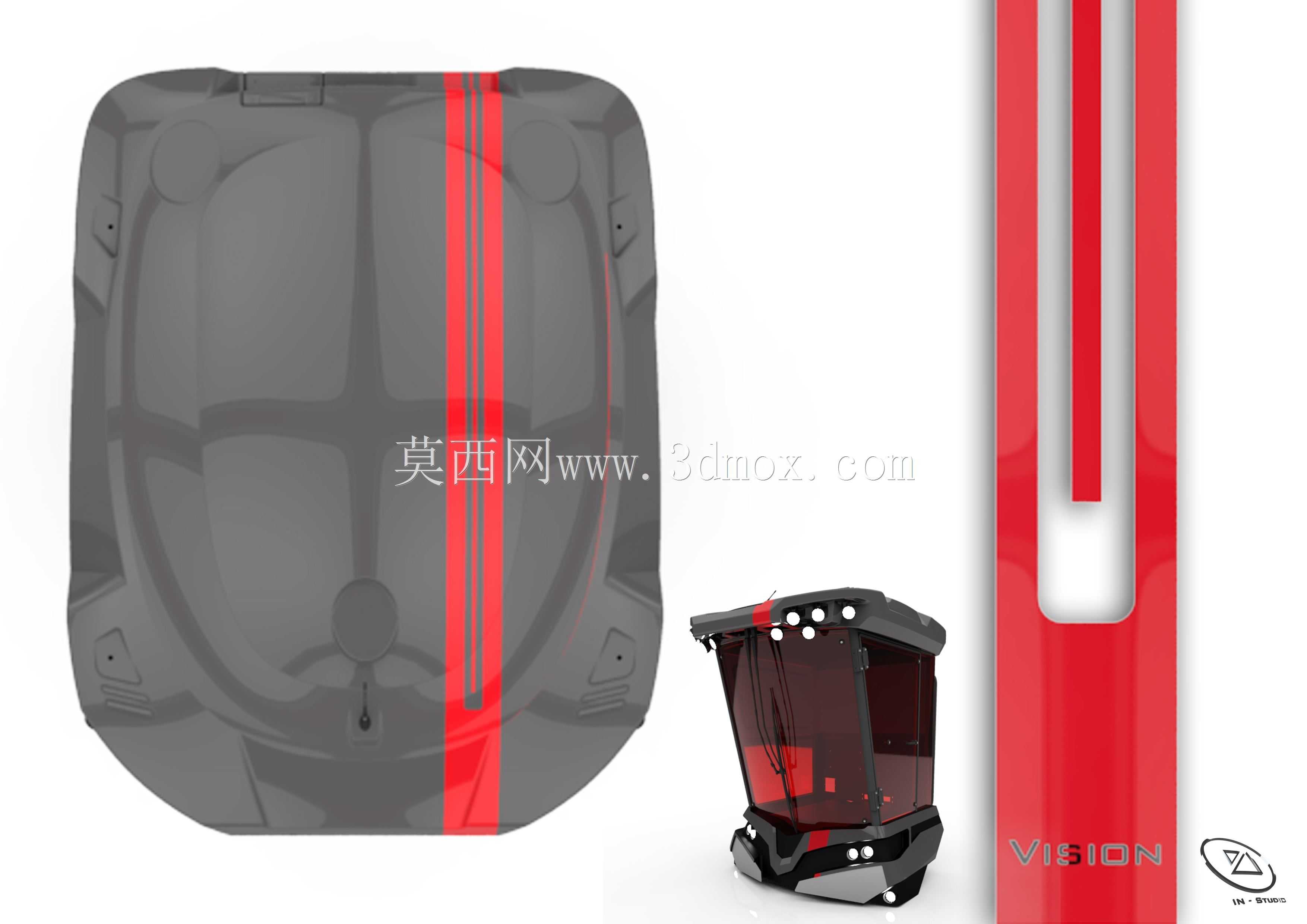

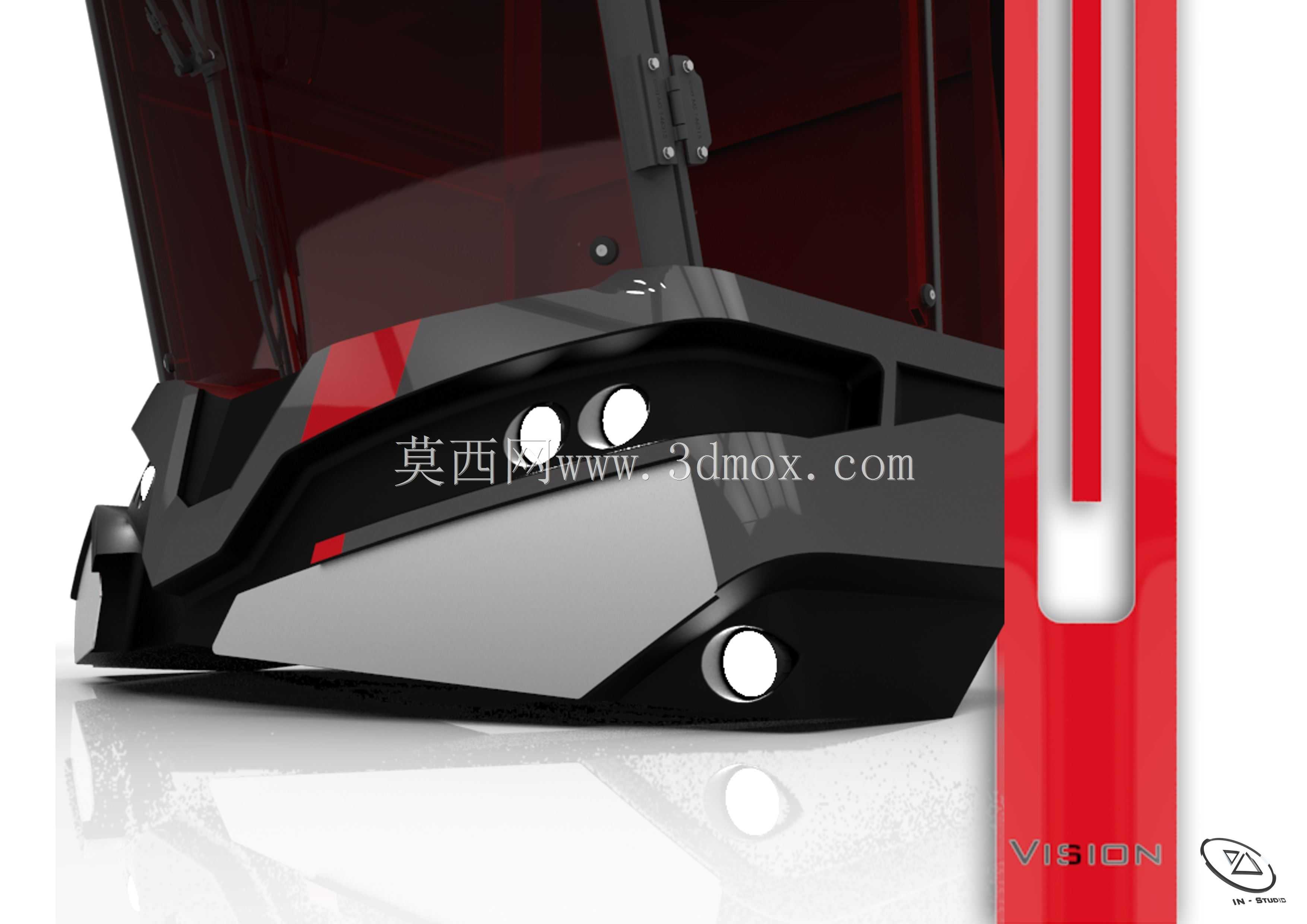

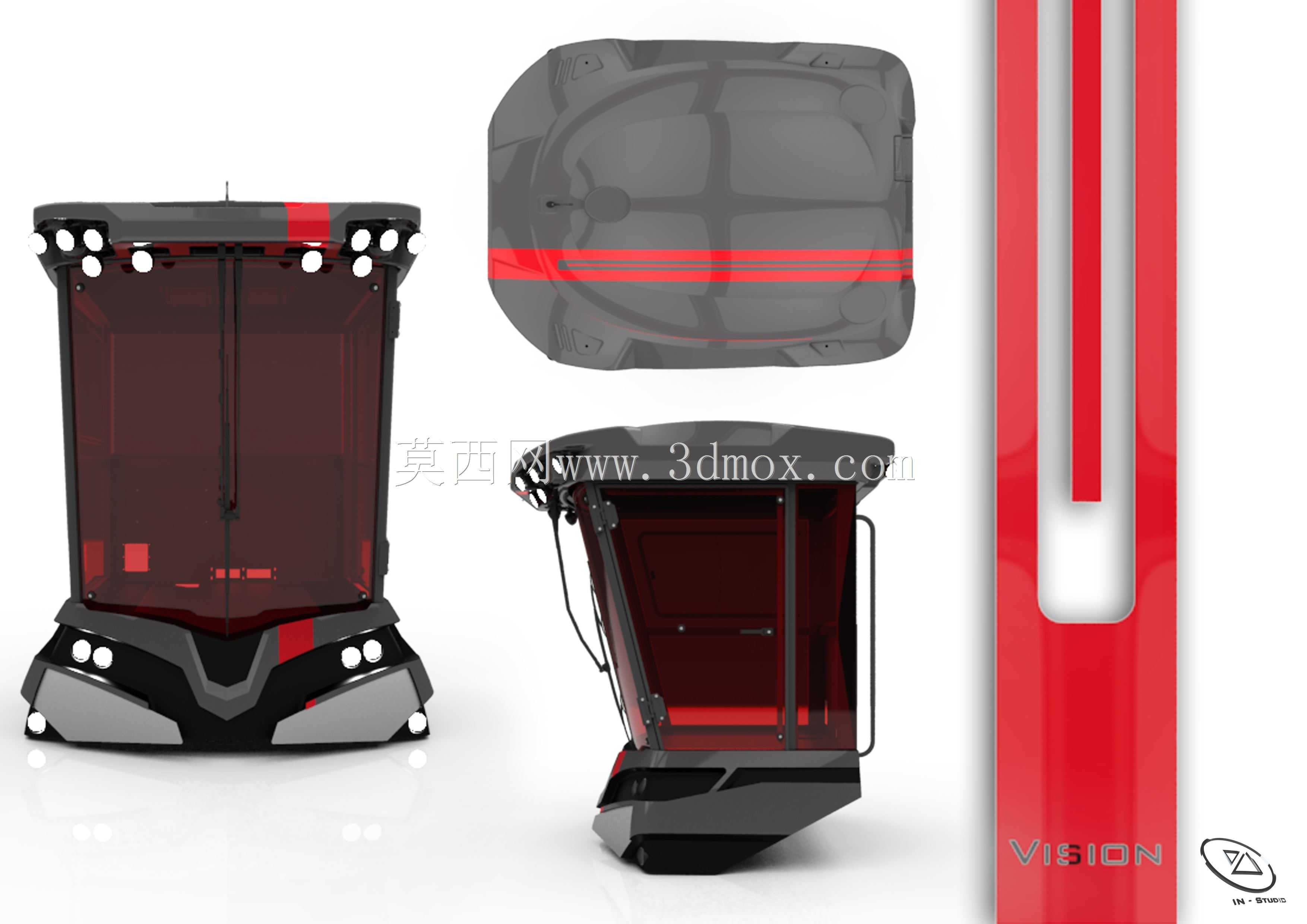

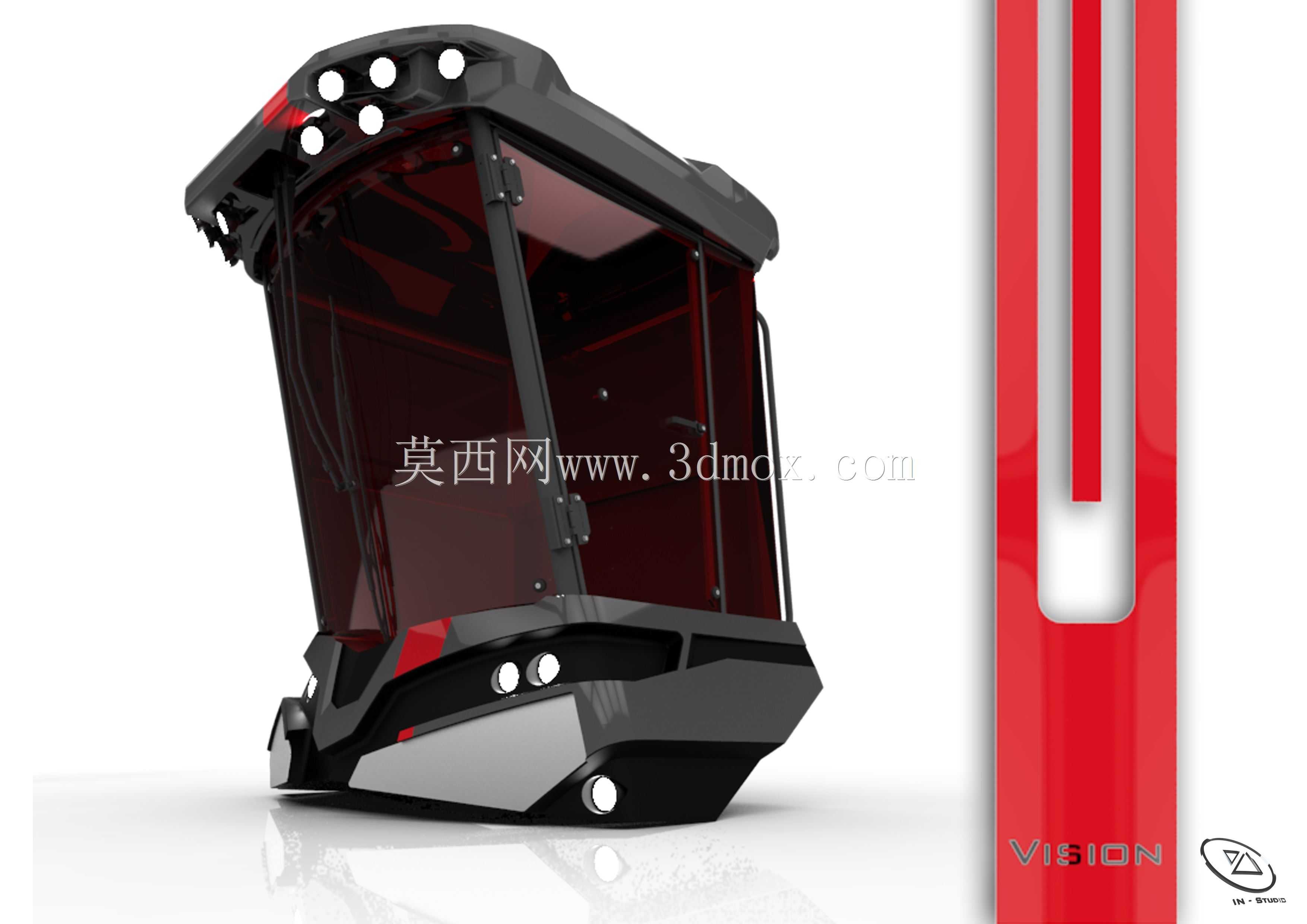

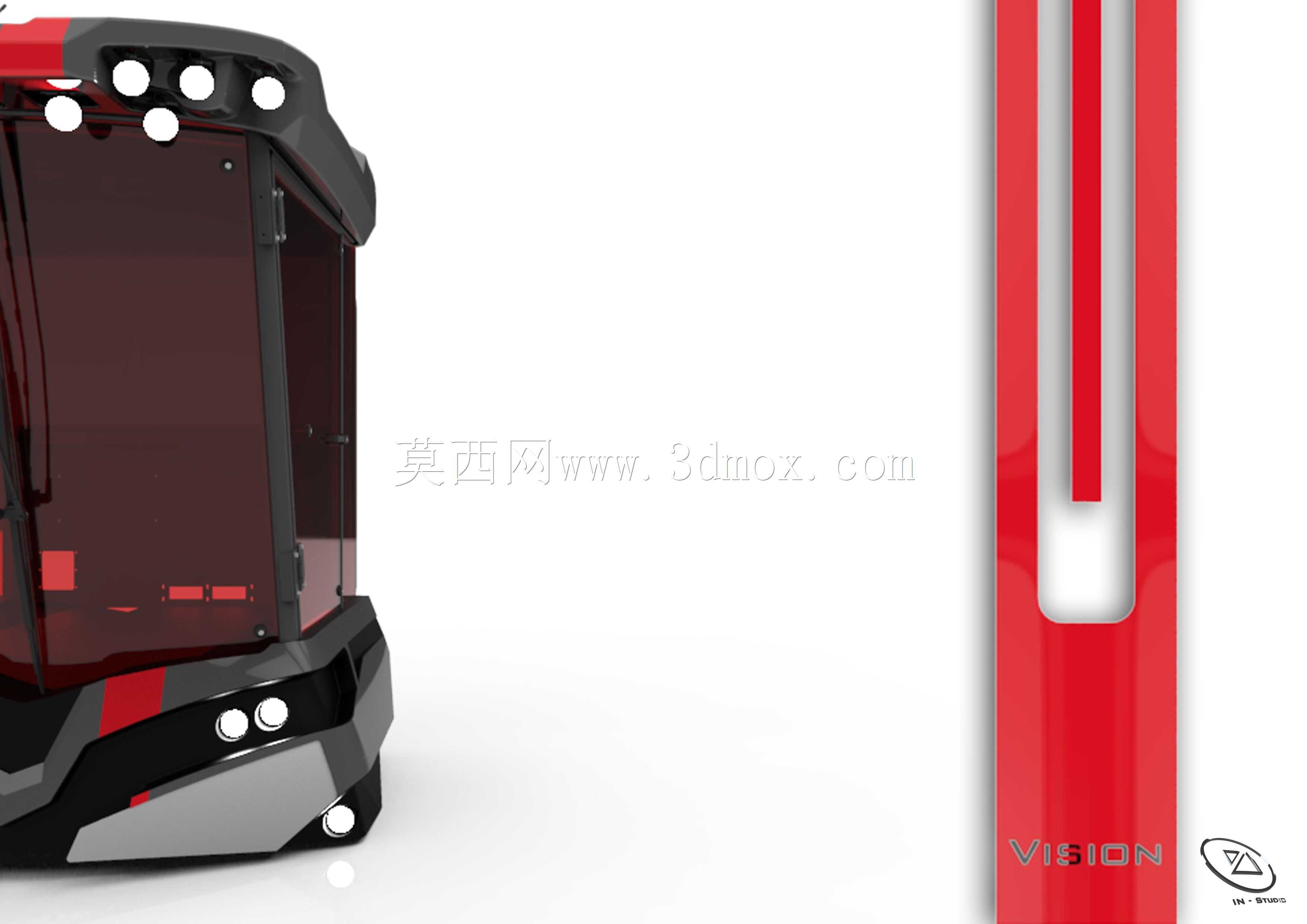

这套结构设计主要面向大田作业类农用装备的驾乘防护与外观集成需求，适配农业喷雾机、脱粒机、轮式拖拉机、联合收获机等多种需要封闭驾乘空间的农机品类，核心是把驾驶室围护结构与前部保险杠做一体化的结构匹配，减少零散安装支架带来的装配累积误差，同时兼顾田间复杂工况下的抗冲击、防磕碰需求。从实际作业场景来看，农机在田间转移、地块掉头、贴近作物作业时，前部很容易碰到田埂、树干、残留秸秆堆，侧面也容易被作物枝条剐蹭，这套设计把保险杠的下部承力结构和驾驶室底部的安装框架做了共型设计，保险杠的突出量控制在180mm，既能够在发生低速碰撞时先于驾驶室本体接触障碍物，吸收冲击能量，又不会因为突出过多影响农机的最小转弯半径，适配丘陵、小地块区域的作业通行需求。驾驶室的框架采用异型钢管拼焊的整体式笼式结构，上部的照明模组做了嵌入式集成，一共布置了6盏工作照明灯，分别覆盖正前方近距、远距以及侧前方作业区域，灯具的安装面做了15度的俯角倾斜，避免夜间作业时灯光直射驾驶员眼部产生眩光，同时灯具外围做了凸起的防护棱，即使有飞溅的土块、碎石打到灯具位置，也会先接触防护棱，不会直接损伤灯壳。驾驶室的玻璃采用大倾角的前倾布置，前挡玻璃的倾斜角度设置为22度，一方面可以减少田间作业时扬尘在玻璃表面的附着量，另一方面也能降低高速转移时的风阻，玻璃的安装边框采用隐藏式密封胶条结构，胶条完全嵌入框架的预留槽内，避免长期日晒雨淋导致胶条老化脱落，同时边框处预留了雨刮器的安装轴位，不需要后期额外打孔破坏框架结构。侧面的围护结构做了内收的折线造型，下部和保险杠的侧延伸段平滑过渡，既可以减少作物枝条顺着缝隙卡入驾驶室和车架的连接位置，也能在整机宽度受限的情况下，最大化内部驾乘空间，驾驶室内部的横向净宽达到920mm，能够满足单人长时间作业的活动需求，座椅安装位的预留尺寸适配常规的悬浮式农机座椅，安装孔位采用通用的320*280mm标准孔距，不需要额外做转接板就能直接适配市面多数农机座椅产品。保险杠的下部预留了前配重块的安装接口，接口位置和车架的纵梁安装面直接连通，承重载荷可以直接传递到车架主体，不会因为挂载配重导致保险杠结构变形，保险杠两侧预留了示廓灯、前工作灯的接线过孔，过孔处做了橡胶护圈防护，避免线束被金属棱边磨破导致短路。设计过程中充分考虑了不同机型的安装兼容性，驾驶室底部的四个安装支脚采用可调式连接结构，支脚的连接孔做了长圆孔设计，前后方向的调节量达到60mm，左右方向的调节量达到40mm，可以适配不同宽度、不同纵梁间距的农机底盘，不需要针对每一款机型重新设计底部连接结构，大幅降低了配套生产的开模成本。从结构强度来看，驾驶室框架的钢管壁厚选择2.5mm的冷轧无缝钢管，关键连接位置做了加强筋板焊接，按照农机翻滚防护的相关要求做了结构强化，能够满足侧翻、前翻时的驾乘空间完整性要求，保险杠的主体采用3mm厚的钢板冲压成型，内部焊接了两道横向加强筋，在12kN的水平冲击载荷下，变形量控制在30mm以内，不会侵入驾驶室内部空间。外观的分色设计采用黑红撞色的方案，红色装饰条的位置做了内凹处理，避免作业过程中被剐蹭掉漆，装饰条采用卡扣式安装，后期如果出现损坏可以单独更换，不需要整体更换保险杠或者驾驶室覆盖件。这套结构目前已经在配套的农机生产线上实现量产装配，经过多轮田间作业测试，在高扬尘、高湿度、频繁颠簸的作业环境下，结构连接可靠性、密封性能、防护性能都能满足实际使用需求，相比传统的分体式驾驶室和保险杠设计，装配工时减少了22%，售后维修的配件更换成本降低了35%左右。
