钣金冲压成型模具分层装配结构

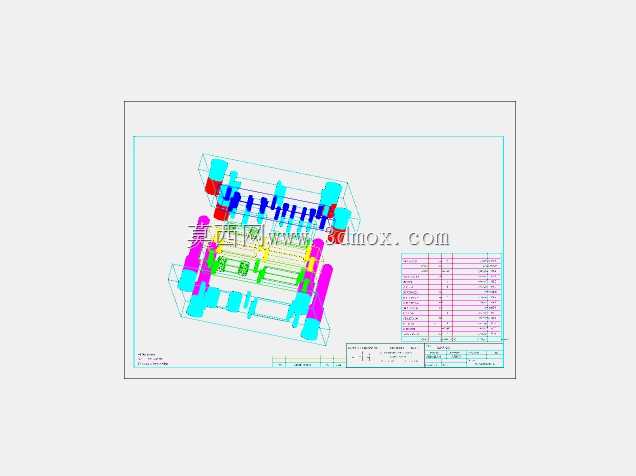

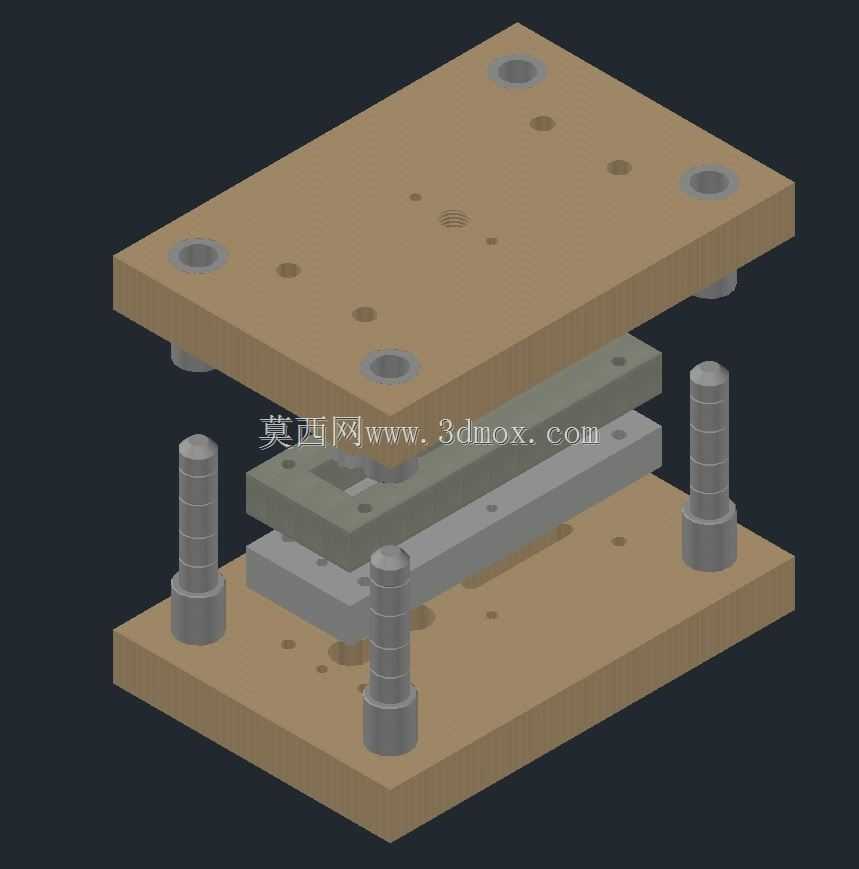

这套钣金成型工装主要面向薄金属板材的批量压型工序，常见于小型五金件、钣金结构件的冲压生产环节，适配常规开式机械压力机的安装接口，可直接装夹在设备工作台与滑块端完成连续冲压作业。从结构分层来看，整套工装采用上下对称的模座作为承载基础，上下模座均选用调质钢材加工，表面做发黑防锈处理，四个角位布置独立导柱组件，导柱与导套采用间隙配合精度等级H7/h6，合模过程中可保证上下模的对位精度控制在0.02mm以内，避免冲压过程中出现啃模、偏载的问题。上下模座之间依次布置卸料板、凸模固定板、凹模镶块等核心功能层，其中卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，冲压完成后可将卡在凸模上的钣金料件平稳推出，避免料件变形卡滞。凸模与凹模均采用镶块式设计，磨损后可单独拆卸更换，无需整体报废模架，大幅降低后期维护成本。设计过程中优先考虑了安装边界的适配性，上下模座的安装孔位按照通用压力机的T型槽间距布置，模座总闭合高度控制在常规160吨压力机的闭合行程范围内，无需额外加装垫板即可完成装夹。导柱的伸出长度经过精准核算，开模状态下导柱仍保留足够的导向长度，合模初始阶段即可进入导套完成导向，避免上下模对位偏移。针对钣金件的成型特点，凹模刃口做了微小的圆角过渡处理，避免冲压过程中板材出现撕裂、起皱的缺陷，成型面的表面粗糙度控制在Ra0.8以下，保证冲压后工件表面无明显压痕。卸料板的让位孔与凸模保持0.1mm的单边间隙，既可以在冲压过程中压紧板材防止窜动，又不会刮伤凸模表面。整套结构没有多余的冗余设计，所有层板的厚度都经过受力校核，冲压过程中模座的变形量控制在0.01mm以内，可承受连续冲压的交变载荷，适合中小批量钣金件的长期生产使用。在实际生产场景中，这类工装可适配厚度0.5-2mm的冷轧钢板、铝板、不锈钢板的压型作业，更换不同的凸凹模镶块即可完成不同形状钣金件的生产，模架部分可通用，大幅缩短新工装的开发周期，降低生产准备成本。导向组件采用可拆卸式结构，导套与模座采用过盈配合压装，导柱磨损后可直接拔出更换，维护过程无需拆解整套模架，减少设备停机维护时间。上下模座的定位槽采用统一基准加工，所有功能层板都通过定位销与模座定位，装配时无需反复调整对位，装配精度可得到稳定保证。
