机用可调式精密夹持工装结构设计

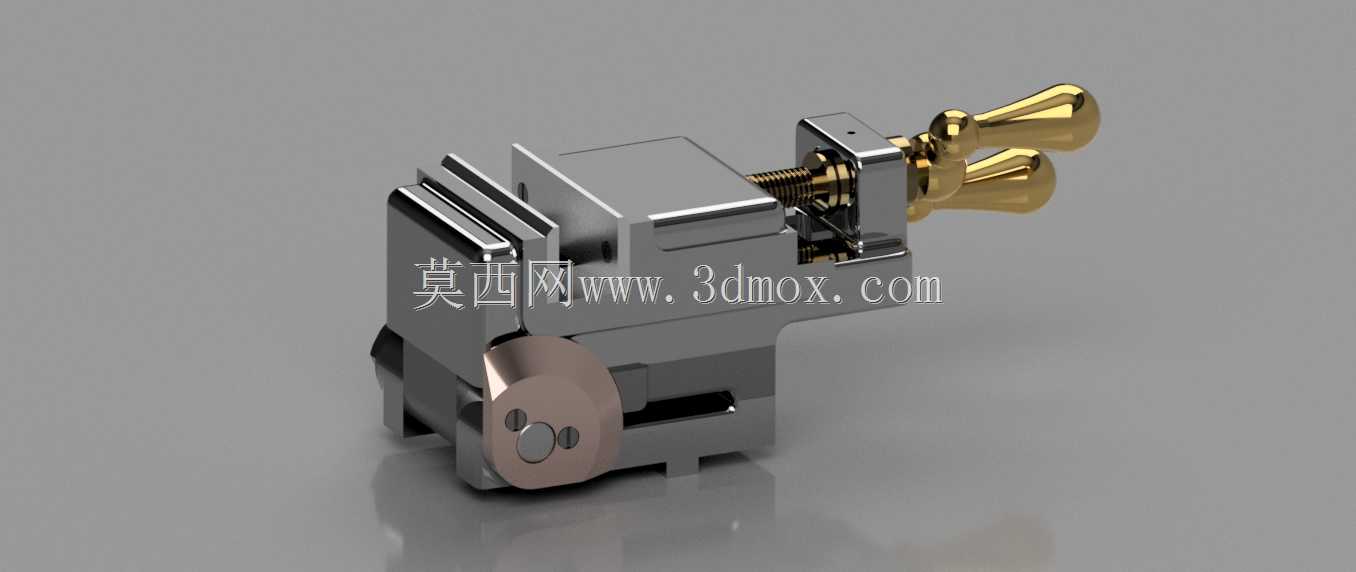

这款夹持工装的设计初衷，是解决小批量精密零件加工过程中，传统平口钳装夹行程受限、异形工件定位基准难统一的痛点，目前在小型数控车床、台式铣床的精密加工工位适配性极强，尤其适合仪表零件、小型五金件的二次装夹工序。从结构布局来看，整体采用分体式堆叠的刚性框架设计，主体基座通过底部的定位凸台可直接适配机床工作台的标准T型槽，安装时无需额外制作过渡连接板，基座底面的平面度控制在0.02mm以内，保证装夹后整体的定位精度不会因为安装面偏差出现偏移。

夹持执行端采用了活动钳口配合丝杠进给的结构，和普通虎钳不同的是，这款工装的钳口部分做了可换式设计，前端的铜质夹头可以根据被加工工件的外形更换对应型面，比如装夹圆柱形工件时更换V型钳口，装夹异形薄壁件时更换仿形软钳口，避免装夹过程中出现工件夹伤、变形的问题。丝杠部分采用了梯形螺纹传动，导程控制在2mm，既保证了进给过程的平稳性，又能在锁紧后实现可靠的自锁，不会因为加工过程中的切削振动出现钳口松动、工件位移的情况，丝杠端部的双柄操作头可以适配快速扳手，相比传统的单柄摇杆，装夹工件时的操作效率能提升40%左右，大扭矩锁紧时也不会出现手柄打滑的问题。

在功能拓展性上，这款工装的侧面预留了标准的定位孔位，可以直接加装定位挡块、行程限位块，针对批量加工的零件，可以快速实现工件的Z向定位，不需要每次装夹都重新打表找正，能大幅缩短单件加工的辅助准备时间。工装的整体外形尺寸控制在长120mm、宽80mm、高95mm的范围内，不会占用过多的机床工作台空间，小型台式机床安装后也不会出现行程干涉的问题，活动钳口的最大开合行程达到45mm，可以覆盖绝大多数小型精密零件的装夹尺寸需求。

设计过程中针对刚性做了专项优化，主体框架部分采用了一体化的铣削成型结构，没有多余的拼接缝隙，受力较大的丝杠安装座部分做了加厚处理，在承受最大1500N的夹紧力时，钳口的形变量控制在0.01mm以内，完全满足精车、精铣工序的装夹精度要求。前端的旋转压块部分做了偏心锁紧的辅助结构，当主丝杠锁紧到位后，压块可以进一步贴紧工件的侧面，抵消切削过程中产生的径向切削力，避免工件在加工时出现让刀、振纹的问题。

从实际应用场景来看，除了常规的机加工装夹，这款工装还可以适配质检工位的零件检测装夹，固定在三坐标测量台、二次元影像仪的工作台上，作为小型零件的检测定位夹具使用，整体的金属表面做了镀硬铬处理，长期使用不会出现锈蚀、磨损的问题，运动配合面都预留了润滑油槽，日常维护只需要定期在丝杠、导轨配合面涂抹少量润滑脂，就能保证长期的操作顺畅度，不会出现卡顿、进给卡滞的情况。
