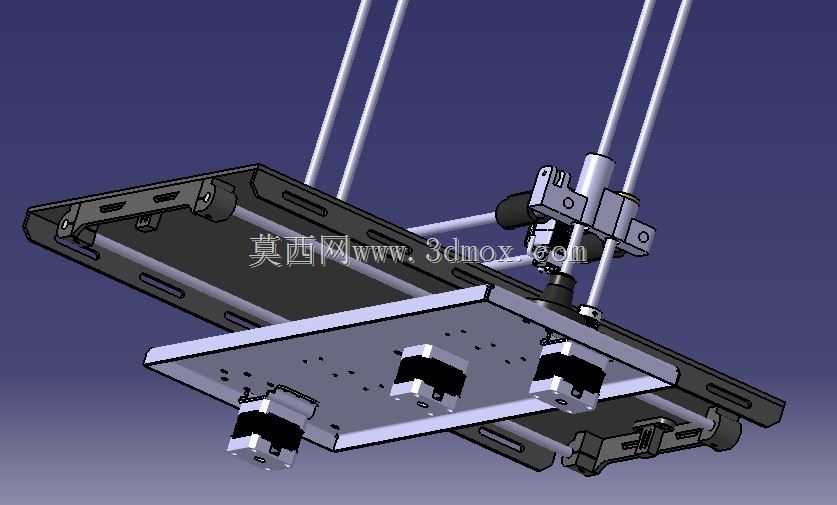

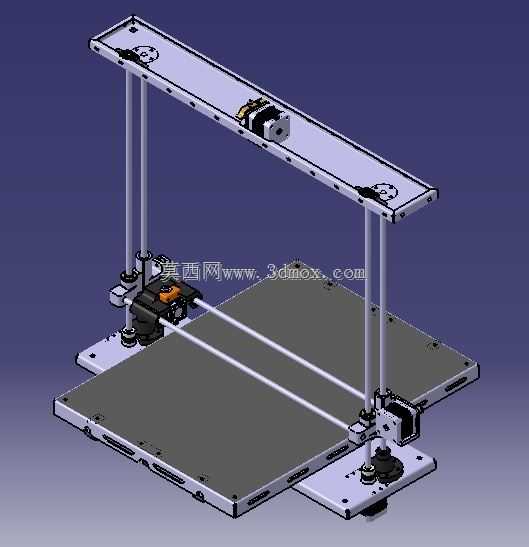

3D打印机XYZ三轴运动执行机构结构

　　这套XYZ三轴运动结构是桌面级熔融沉积成型3D打印机的核心执行单元，日常作业中承担着打印喷头沿三个正交坐标轴的精准位移功能，直接决定成型件的尺寸精度、表面质量与整机运行稳定性。从实际应用场景来看，这类结构广泛适配桌面级创客用3D打印设备、小型教学实训打印装置以及小批量定制件生产的入门级工业打印设备，能够在PLA、ABS、PETG等常见热塑性耗材的打印作业中，完成喷头的路径规划执行动作，把切片软件生成的G代码路径转化为实际的空间位移，实现耗材熔融堆叠的成型过程。

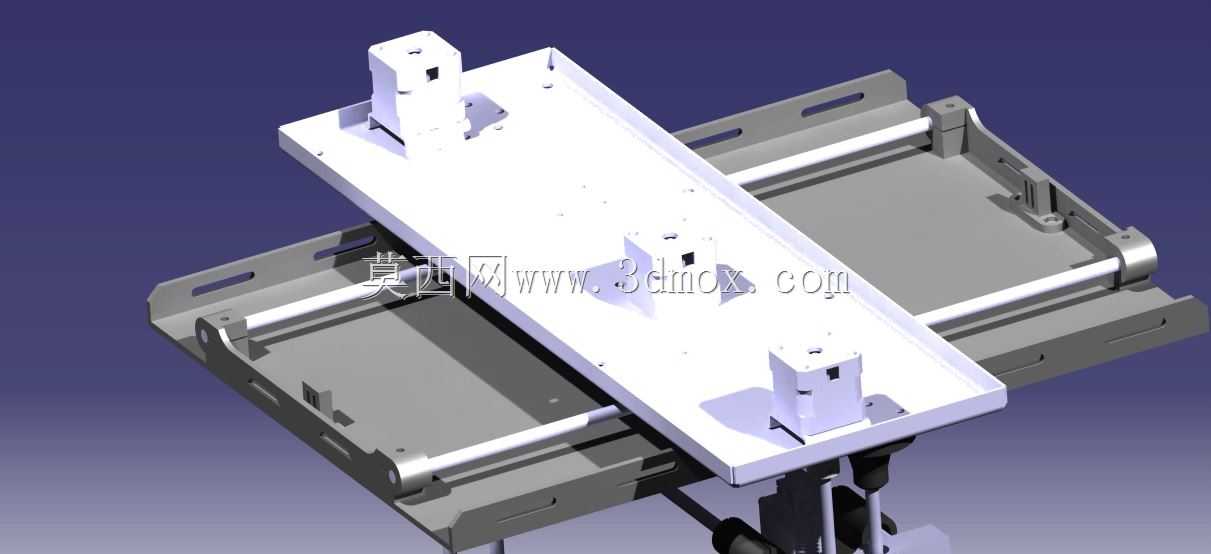

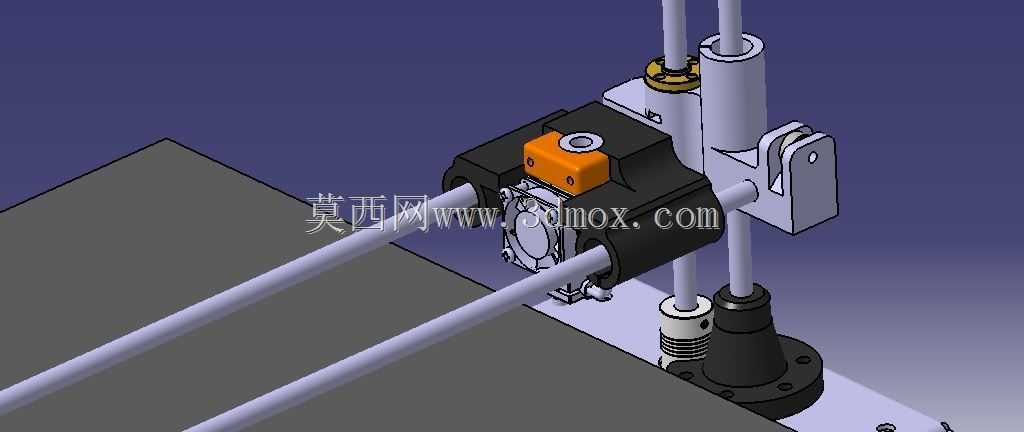

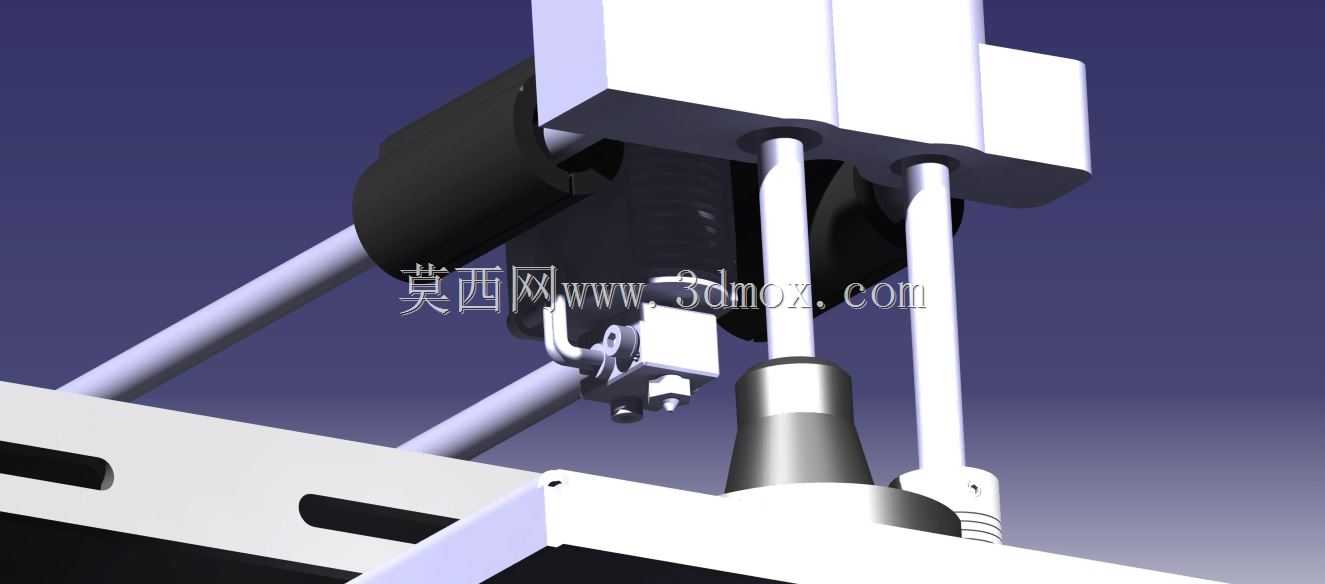

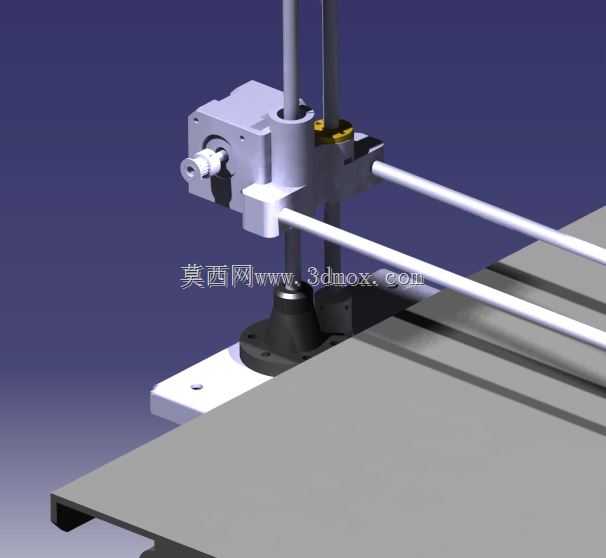

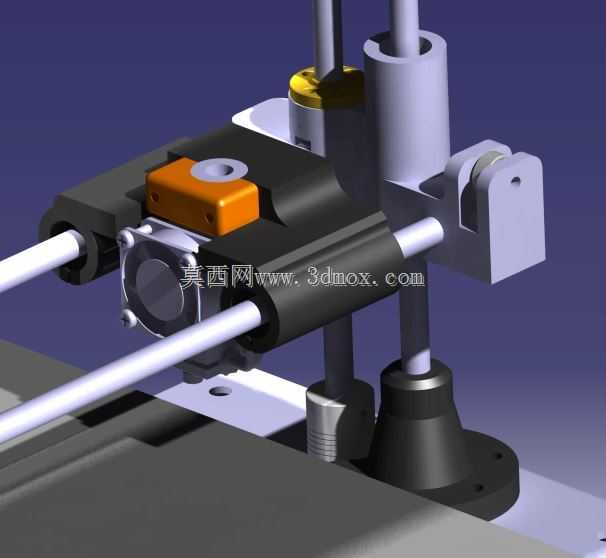

　　从功能特性上看，该结构采用光轴作为直线运动的导向载体，搭配线性轴承实现低摩擦的往复滑移，X轴方向直接承载打印喷头组件，负责喷头在水平横向的左右移动，运动过程中需要保证足够的运动直线度，避免喷头在移动中出现Z向高度波动，否则会直接导致打印层厚不均、耗材挤出粘附不良等问题。Y轴方向负责承载打印平台的前后位移，在设计中需要兼顾承载能力与运动平稳性，因为打印平台上会放置成型中的工件，随着打印过程推进，工件重量逐步增加，Y轴的导向与传动部件需要保证在全行程内负载变化时不出现爬行、卡顿现象。Z轴方向采用双光轴竖直导向搭配丝杆传动的结构，负责喷头与平台之间的竖直高度调整，每一层打印完成后Z轴抬升或下降一个层厚的距离，这个方向的运动对定位精度要求极高，单步位移误差需要控制在微米级，否则会出现层纹过粗、层间结合力不足甚至堵头刮件的问题。

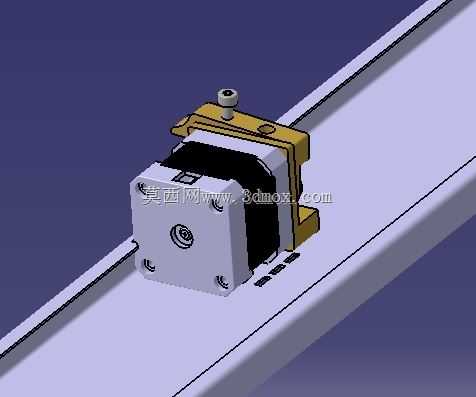

　　设计思路上，这套结构优先考虑了桌面级设备的成本控制与装配便捷性，导向部件选用标准直径的圆柱光轴，不需要复杂的导轨安装基准面加工，光轴两端通过支撑座固定在机架上，安装时只需要保证两根平行光轴的同轴度、平行度公差即可，降低了钣金或型材机架的加工精度要求。传动部分X、Y轴采用同步带传动的方案，能够实现较高的运动速度，满足打印过程中空程快速移动的效率需求，同时同步带的张紧结构设计在轴端固定位置，后期维护时不需要拆解大量部件即可完成皮带张紧度调整。Z轴采用T型丝杆或者滚珠丝杆传动，利用丝杆的自锁特性或者电机抱闸保证停机状态下Z轴位置不会下滑，避免喷头磕碰已打印的工件。

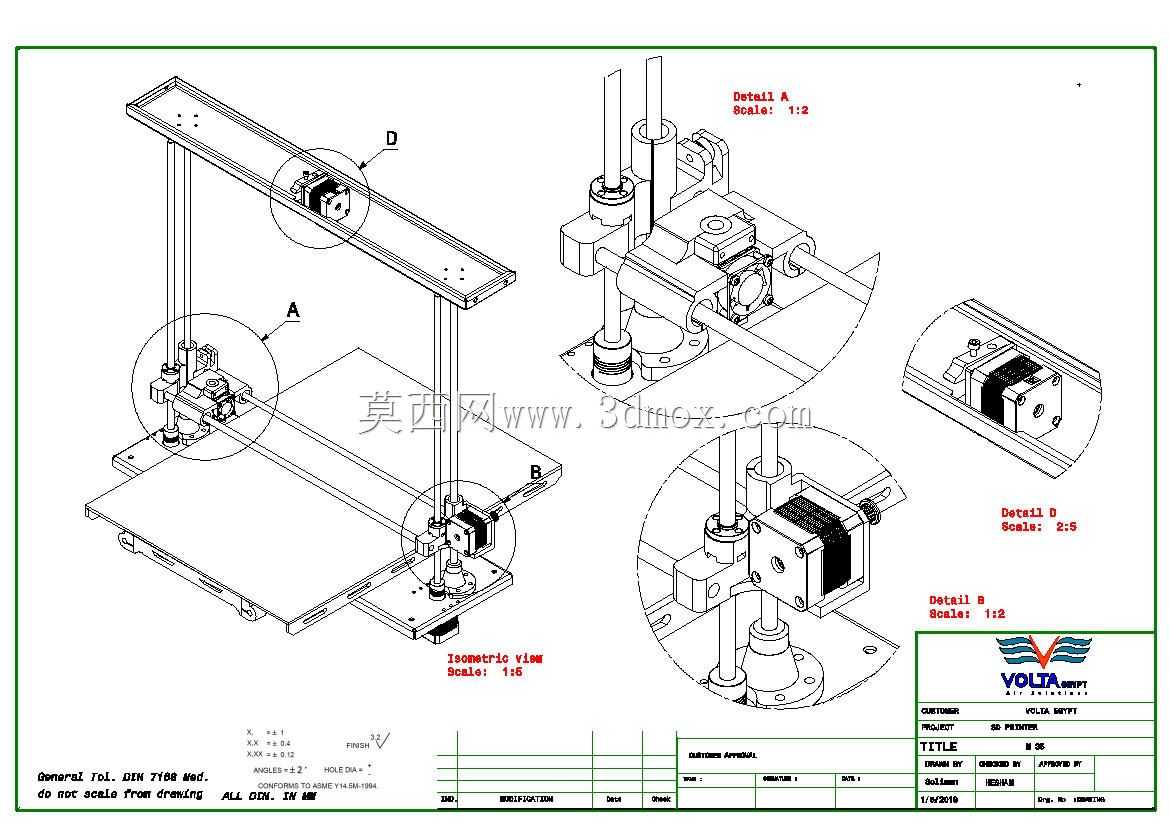

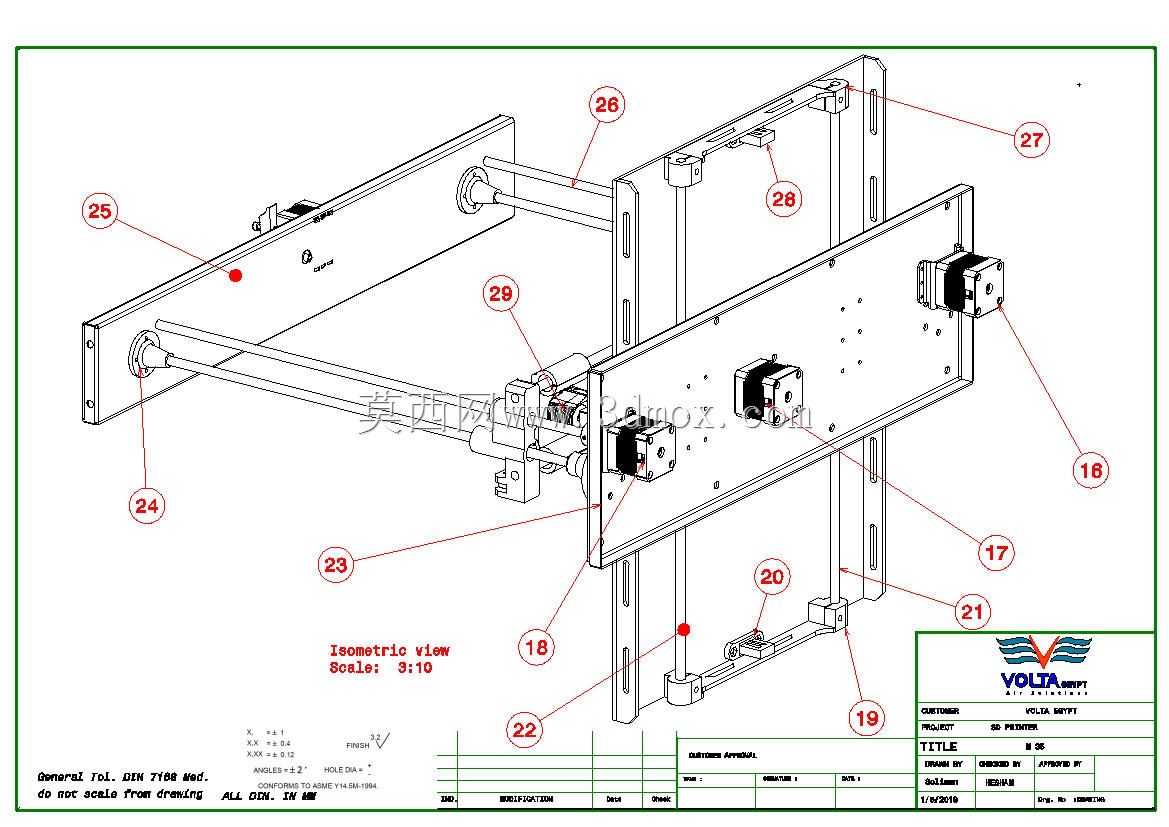

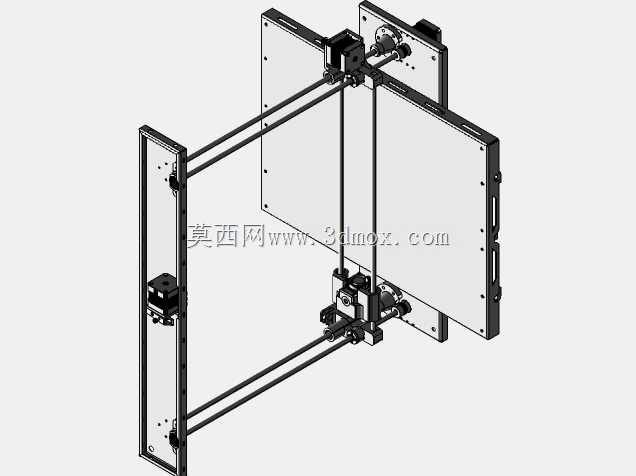

　　从外形尺寸与安装边界来看，这套结构的横向安装宽度适配常见的200mm至300mm打印幅宽的桌面机型，X轴有效行程覆盖220mm左右，Y轴有效行程覆盖220-250mm，Z轴有效行程覆盖200-250mm，能够满足绝大多数桌面级打印场景的成型尺寸需求。安装时X轴的两个竖直支撑座需要固定在Y轴的移动滑台上，保证X轴整体随Y轴运动时的垂直度偏差在允许范围内，光轴支撑座的安装孔位采用标准孔距设计，能够直接适配2020、3030系列铝型材机架的安装需求，不需要额外加工转接件。滑台部分的安装基准面预留了喷头组件、行程限位开关的安装孔位，装配时可以直接将挤出头、散热块、喷嘴组件固定在X轴滑台上，限位开关触发片的位置可以根据实际行程需求微调，保证软限位与硬限位的触发位置匹配，避免运动超程损坏部件。

　　在实际工程应用中，这类结构的运动惯量匹配也经过了考量，X轴滑台尽量做轻量化设计，降低高速运动时的惯性冲击，减少同步带的弹性形变带来的位置误差，Y轴因为承载平台与工件，传动同步带的带宽略大于X轴，保证足够的传动拉力。导向光轴的表面硬度经过处理，长期往复运动下不会出现明显的磨损沟痕，延长整机的无故障运行周期，日常维护只需要定期给光轴擦拭少量润滑脂，给丝杆清理残留耗材碎屑即可，不需要复杂的保养流程。
