3D打印机X轴直线运动执行模组结构

项目分类:3D模型 发布时间:2021-10-16 ID:324203
  • 3D打印机X轴直线运动执行模组结构
  • 3D打印机X轴直线运动执行模组结构
  • 3D打印机X轴直线运动执行模组结构
  • 3D打印机X轴直线运动执行模组结构

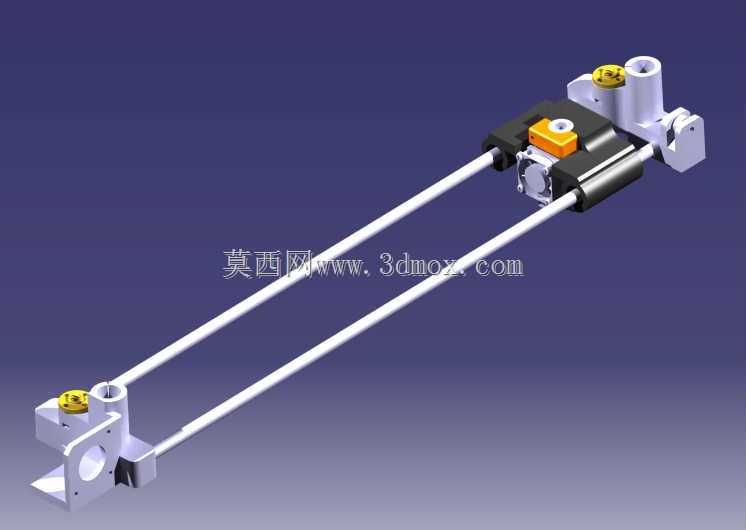

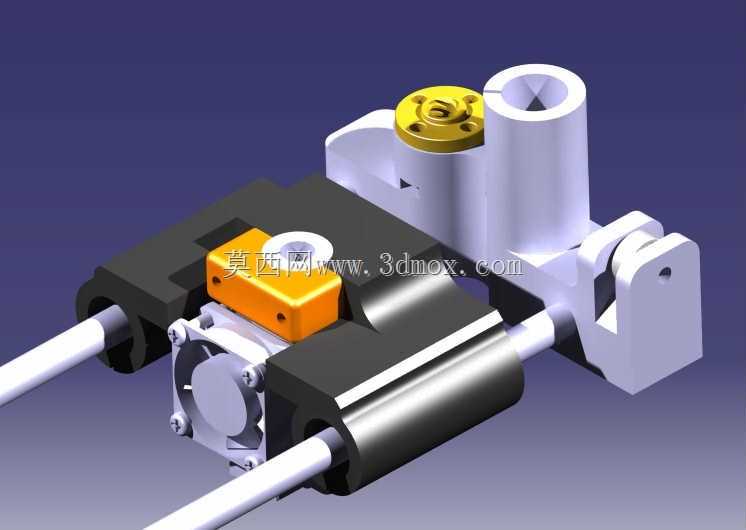

这套X轴运动组件是桌面级FDM3D打印设备的核心横向执行单元,直接决定打印过程中喷头横向走位的精度与运行平稳性,日常应用场景覆盖桌面级创客DIY设备、入门级商用桌面3D打印机的X轴传动段,承担热端挤出组件的横向承载与精准位移功能,所有打印件的X向轮廓成型精度都和这套模组的运行状态直接相关。从结构设计逻辑来看,这套模组采用双光轴平行导向的布局,两根平行布置的圆柱光轴作为横向运动的导向基准,光轴两端通过设备侧立板的安装孔完成固定,光轴的直径选型匹配桌面级设备的负载需求,既保证足够的抗弯刚度,避免运动过程中出现导向轴挠曲变形导致的走位偏差,又控制整体重量,降低X轴驱动的负载冗余。滑动座部分采用一体化的安装基体设计,基体上预留了热端挤出组件的安装定位面,图中橙色块对应的位置就是挤出机热端的固定位,安装孔位的位置度公差控制在0.05mm以内,保证热端喷嘴的垂直轴线与打印平台保持垂直,避免出现打印层纹歪斜、侧壁粗糙度超差的问题。滑动座与光轴配合的位置采用直线轴承嵌套设计,轴承与安装基体的配合选用过渡配合,压装后无径向窜动,运动过程中无卡滞点,横向滑动的阻力控制在极低水平,即使采用开环步进电机驱动也能实现精准的微步位移。模组上集成的带轮安装位用于同步带的张紧与传动,黄色带轮通过紧定螺钉与电机输出轴固定,同步带卡接在滑动座的带槽内,通过调整带轮的张紧度可以消除传动回程间隙,避免高速打印过程中出现丢步、轮廓错位的问题。从安装边界来看,这套模组的横向有效行程匹配常见的200mm到220mm打印幅面设备,整体安装宽度适配桌面级设备的侧立板间距,滑动座的竖向安装面距离光轴中心的高度经过精准核算,保证热端喷嘴的最低点刚好落在打印平台的有效成型高度范围内,不会出现Z向行程超限的问题。设计过程中特意将驱动电机的安装位集成在模组端部,电机轴线与光轴保持平行布置,减少传动过程中的侧向分力,同时在滑动座上预留了限位触发块的安装位置,对应设备两端的光电限位开关,实现X轴原点定位与行程硬限位,避免运动超程导致的机械碰撞。导向光轴的表面粗糙度控制在Ra0.8以下,表面经过硬化处理,长期往复运动下不会出现磨损沟槽,延长整套模组的使用寿命,滑动座的边角位置都做了倒角处理,避免安装过程中划伤操作人员或者设备走线,所有走线的过孔位置都预留了圆角,防止长期运动过程中线材被割破出现短路故障。这套模组的结构设计充分考虑了桌面级设备的装配便利性,所有零部件都可以通过标准紧固件完成装配,不需要专用工装,后期维护过程中更换直线轴承、同步带等易损件时不需要完全拆解整个X轴结构,只需要拆下对应端的固定端盖就可以完成更换作业,大幅降低设备的后期维护成本。在实际运行过程中,这套模组的运动速度可以匹配150mm/s的常规打印速度,在60mm/s的精细打印速度下,走位重复定位精度可以控制在0.1mm以内,完全满足PLA、ABS等常见耗材的打印精度要求,滑动座的负载能力可以承载单挤出热端、近程挤出送料机构以及配套的散热风扇组件,不会出现负载过重导致的电机失步问题。
