非接触式感应测电笔结构设计

这款手持感应测电笔的结构设计，完全围绕日常电工作业的实际使用场景展开，首先考虑的就是单手操作的握持适配性，笔身采用符合人体工学的圆柱收腰造型，整体直径控制在18mm左右，成年男性单手握持时拇指可以自然搭在功能按键区域，食指可以贴合笔身侧面的防滑纹理，长时间握持检测线路也不会产生明显的手部酸胀感。从实际应用场景来看，这类测电笔主要面向家庭电路检修、物业线路排查、低压配电设备日常巡检等场景，区别于传统接触式测电笔需要直接触碰金属带电体的使用方式，这款感应式设计可以隔着绝缘层检测线路带电状态，检测端靠近带电导体3-5mm范围即可触发提示，既避免了传统测电笔操作时误触裸露带电端的触电风险，也能在导线绝缘层完好的情况下快速判断断点位置，大幅提升线路排查的效率。

在功能布局上，笔身前端设置金属感应探头，探头做了圆角钝化处理，不会刮伤导线绝缘层，探头根部做了直径2mm的凸台限位，避免使用时探头过度伸入插座插孔造成结构损坏。笔身中部集成了灵敏度调节按键与状态指示灯，同时内置蜂鸣提示模块，在光线不足的配电井、吊顶内等作业场景下，不需要目视观察指示灯，靠蜂鸣提示音就能判断带电状态，适配多场景作业需求。笔身尾部设计了挂绳孔，可以搭配防坠挂绳使用，高空作业时挂在手腕上避免工具坠落。

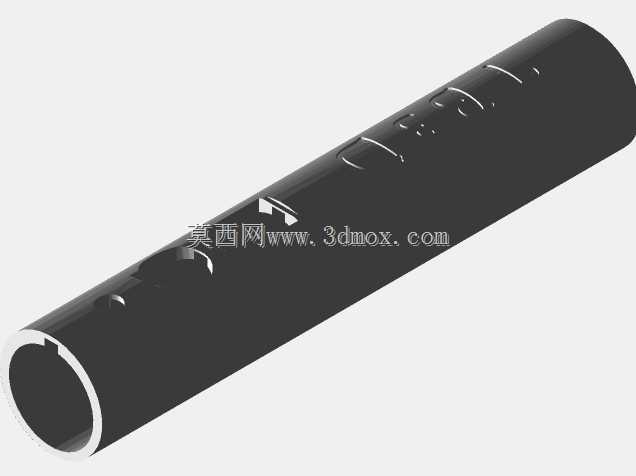

设计过程中重点考虑了结构的装配合理性，笔身采用上下扣合的装配结构，扣合缝沿笔身轴向布置，接缝处做了0.1mm的止口配合，既可以保证外观的整体性，也能实现IP40级别的防护，避免日常使用时灰尘、少量溅水进入内部损坏电路元件。内部电路板采用卡槽固定方式，不需要额外打胶固定，装配时直接将电路板卡入笔身内部的定位筋即可，电池仓设置在笔身尾部，采用旋转开盖结构，更换7号干电池时不需要额外工具，旋转尾部端盖即可打开仓体，端盖与笔身之间设置了硅胶密封圈，提升电池仓的防护能力。

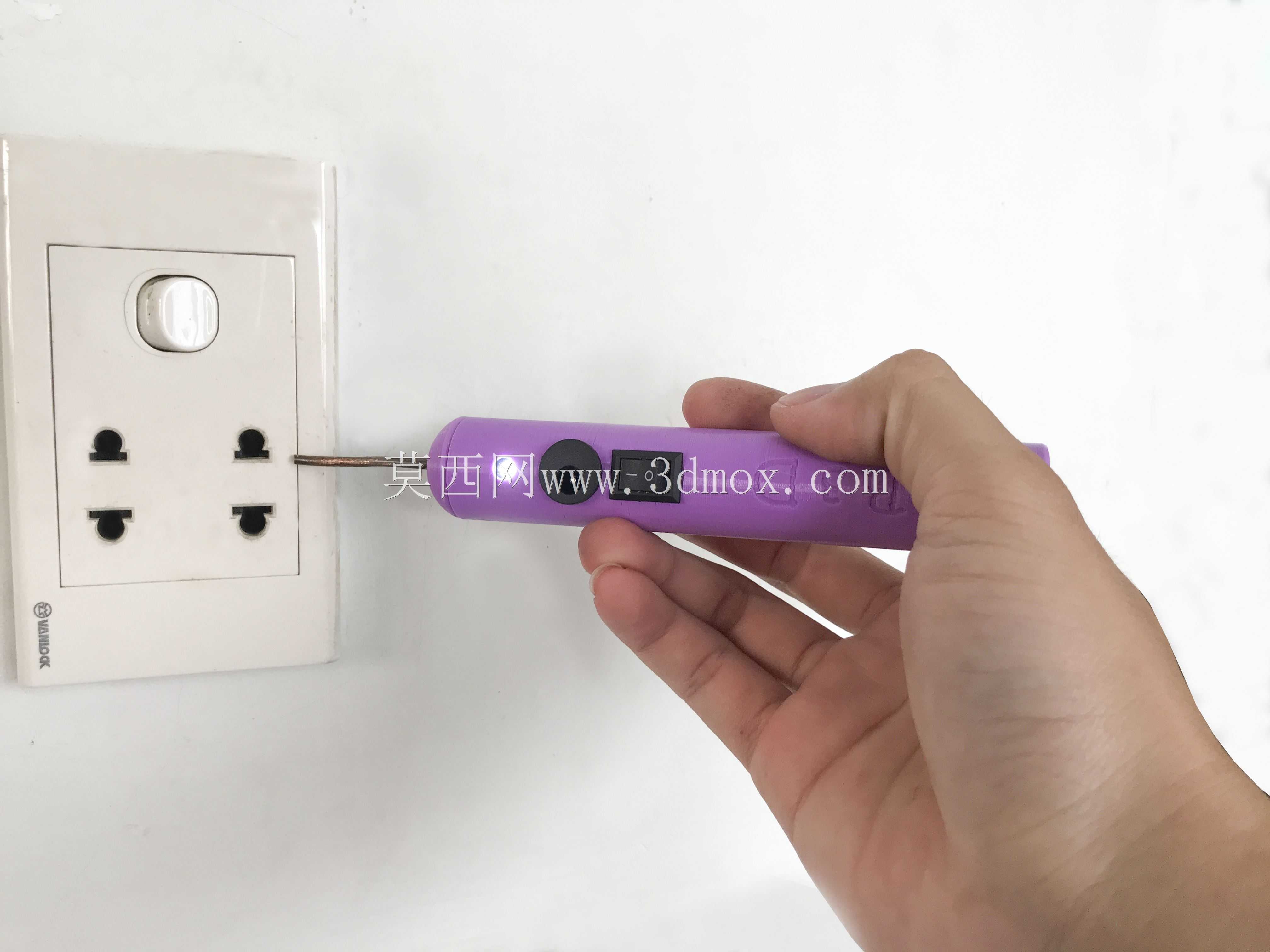

从安装边界与尺寸适配来看，笔身总长度控制在150mm左右，可以轻松放入电工常用的工具腰带插袋中，不会因为长度过长造成携带不便。探头部分直径控制在6mm，可以伸入大部分插座的防护门间隙，不需要额外撬动插座防护门就能完成检测，适配市面主流的86型、118型墙壁插座的检测需求。按键的按压行程设置为1.2mm，按压力度控制在3N左右，戴薄绝缘手套操作时也能清晰感受到按键的反馈，不会出现误触或者按压无响应的问题。指示灯采用散光设计，光线从笔身的半透明透光条均匀散出，侧面视角也能清晰观察到灯光提示，不需要刻意将笔身对准视线方向。

在结构强度设计上，笔身选用ABS+PC混合材质，抗冲击性能可以满足1.2米高度自由跌落至水泥地面无开裂、无功能损坏的要求，适配工地、装修现场等复杂作业环境的使用需求。探头部分采用黄铜材质镀镍处理，既保证了感应灵敏度，也具备不错的抗锈蚀能力，长期使用不会因为氧化影响检测精度。内部电路与笔身内壁之间预留了0.5mm的间隙，避免装配时挤压电路板造成元件虚焊，同时在电路板两端设置了EVA缓冲垫，跌落时可以吸收冲击能量，保护内部电子元件。

实际使用时，这款测电笔可以完成常规的交流电压带电检测、线路断点查找、零线火线区分等核心功能，灵敏度调节档位可以适配不同场景的检测需求，低灵敏度档位可以排除相邻线路的感应干扰，高灵敏度档位可以隔着较厚的绝缘层检测微弱的电场信号。结构设计上没有多余的冗余结构，所有外观特征都服务于实际功能，笔身的防滑纹理采用细菱形纹路，既可以提升握持摩擦力，也不容易积攒灰尘，日常擦拭清洁非常方便。整体重量控制在45g左右，携带时不会有明显的负重感，适合电工日常随身携带作为常备检测工具。
