带花纹成型腔的精密冲压模具结构

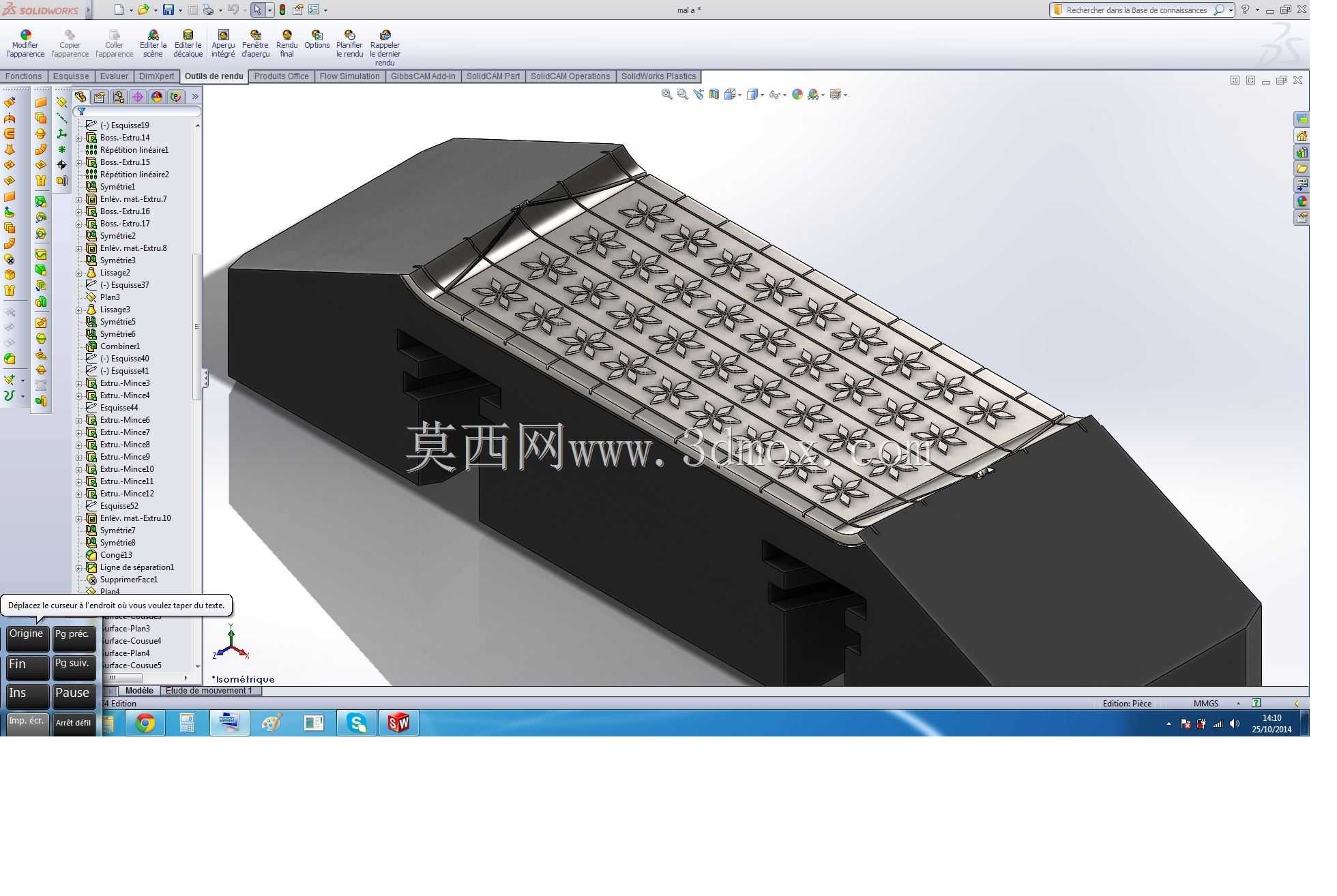

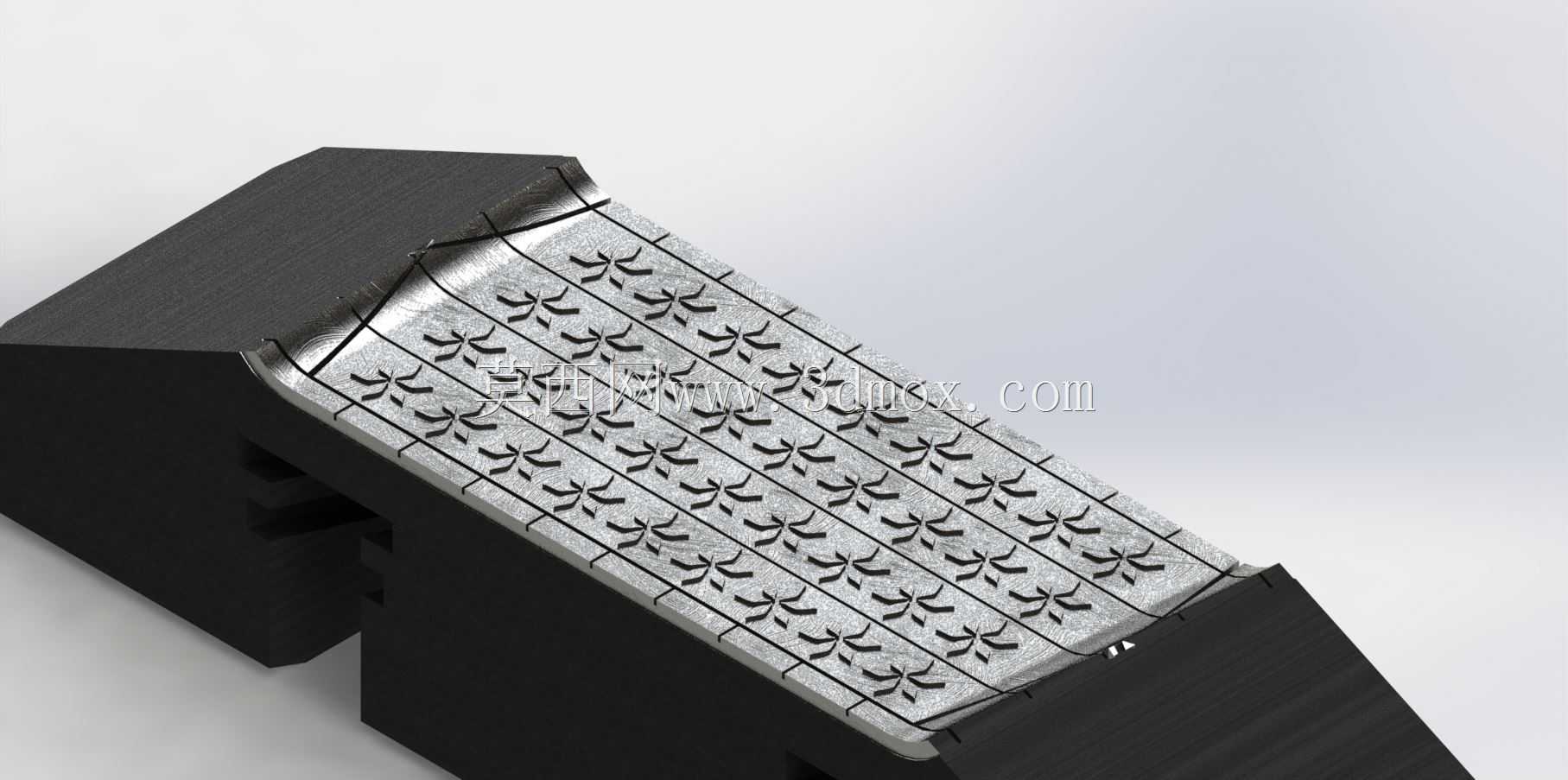

这套带连续花纹成型型腔的模具结构，主要面向薄金属片材、软质装饰片材的表面压花与裁切一体成型工序，在日用五金装饰件、包装封边饰条、文创金属书签这类需要连续重复表面纹理的产品生产场景中适配性极强。从实际生产适配角度看，模具的成型面采用阵列式排布的花纹凸凹结构，每一组花纹单元的分型面都做了0.02mm的拔模斜度处理，避免成型后工件粘模，同时相邻花纹单元之间的流料间隙控制在0.15mm，保证片材压型时材料流动均匀，不会出现局部拉薄、纹理填充不满的缺陷。模具的基座部分采用带定位滑槽的一体式结构，安装时可直接适配常规160吨开式冲床的工作台T型槽定位，安装边界的长宽尺寸控制在320mm*180mm，闭合高度为210mm，不需要额外加装垫板就能匹配多数常规冲压设备的装模行程，换模时仅需通过两侧的定位挡块就能完成快速对位，单次换模调试时间可控制在20分钟以内，适配中小批量多品种的饰件生产节奏。设计阶段优先考虑了成型面的磨损补偿问题，花纹成型区域的型腔采用镶拼式结构，当某一段花纹出现磨损超差时，不需要更换整个模体，仅需拆卸对应位置的镶块进行补焊修磨或者直接更换镶件即可，大幅降低后期的维护成本。模体的入料侧做了15度的导入斜面，配合生产线的自动送料机构使用时，片材可以顺畅进入成型工位，不会出现卡料、片材偏移的问题，成型工位的末端集成了裁切刃口，压型完成的同时可以直接将成品从料带上分离，不需要后续单独裁切工序，能将单工序的生产节拍压缩到1.2秒每件。从受力结构来看，模体的承压面做了2mm厚度的淬火硬化层，表面硬度达到HRC58-62，可承受连续冲压时的交变载荷，避免长期使用后模体出现塌陷变形，模腔的排气槽开设在花纹单元的边角位置，槽深0.03mm，既可以在压型时快速排出型腔内的空气，避免纹理表面出现气蚀凹坑，又不会因为槽深过大导致片材表面出现飞边。实际投产验证中，这套模具适配0.1-0.5mm厚度的铝片、铜片以及覆塑金属片材，成型后的花纹深度一致性误差可控制在0.03mm以内，连续冲压10万次后成型面的磨损量不超过0.01mm，能稳定满足装饰件的外观纹理一致性要求。模具的导向结构采用两侧的嵌入式导滑面，配合模架自带的导柱导套，合模时的对位精度可达到0.01mm，不会出现上下模错位导致的花纹偏斜、裁切毛边过大的问题。针对软质片材成型时容易出现的脱模变形问题，模腔的出料位置加装了弹性顶料销，顶料力均匀分布在成型件的非外观面，顶出时不会在工件表面留下顶痕，保证成品的外观质量。
