板材成型用对开式冲压模具结构

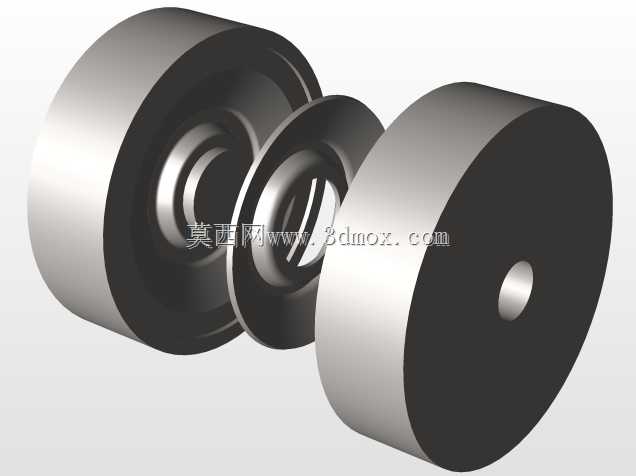

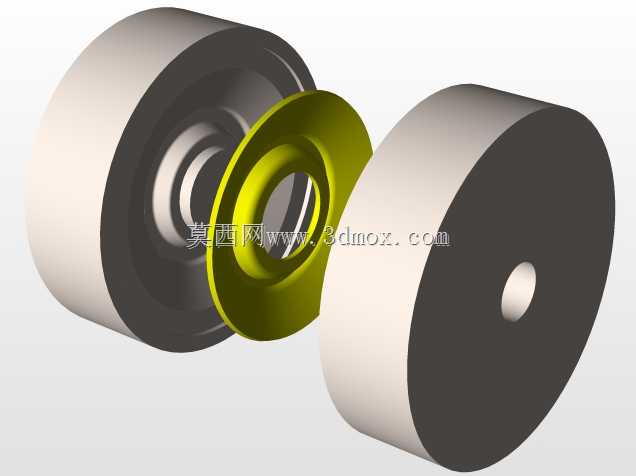

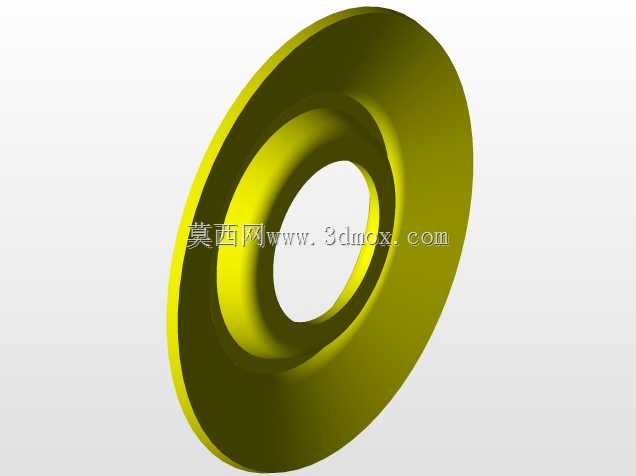

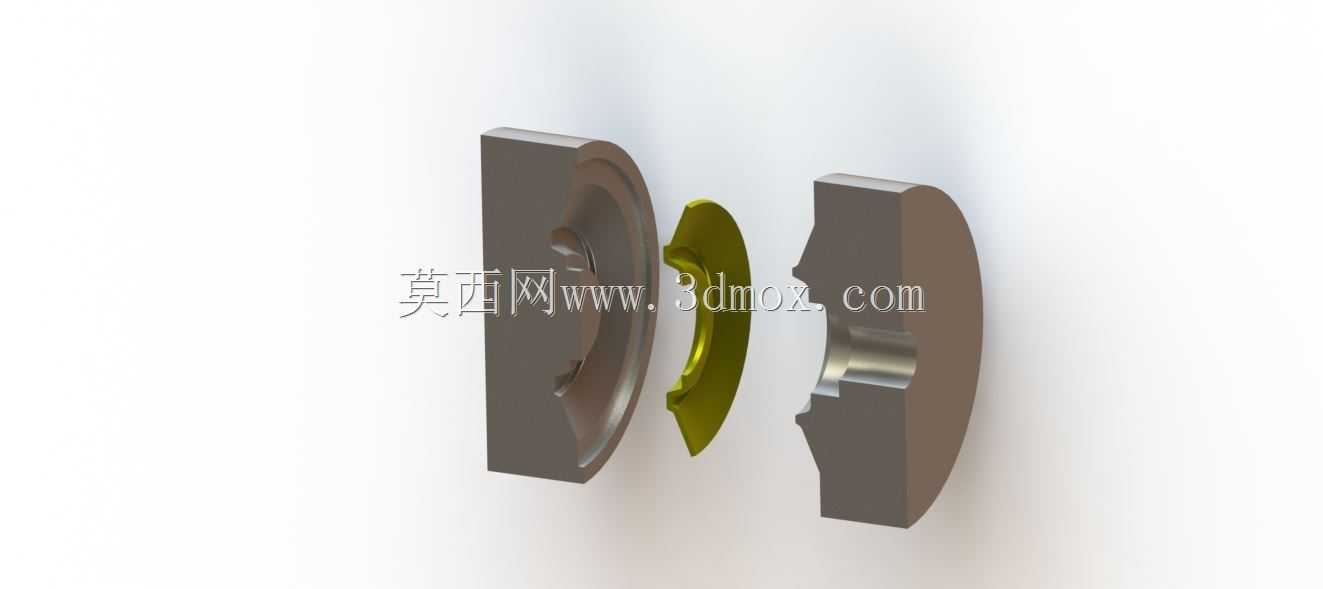

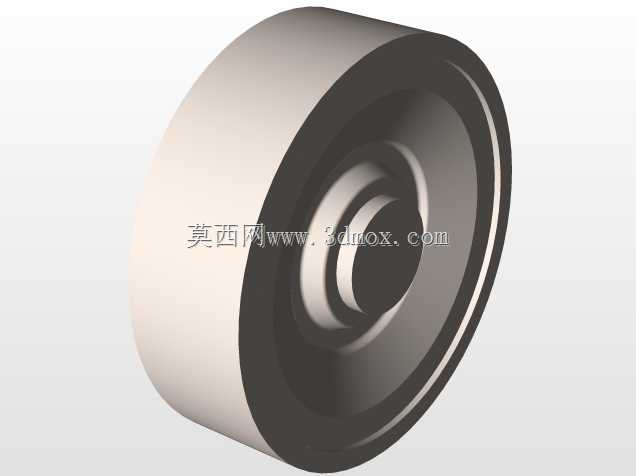

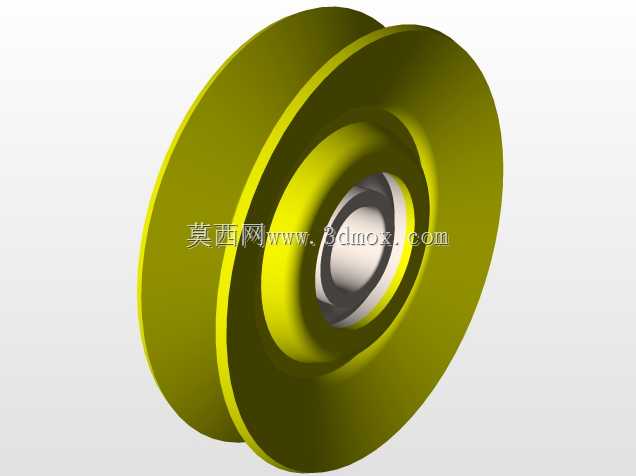

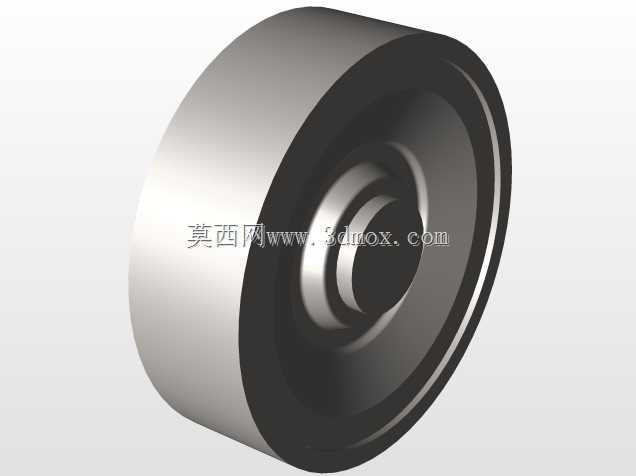

这套模具主要应用于薄金属板材的冷冲压成型工序，适配常规开式可倾压力机的安装接口，可完成特定曲面轮廓零件的一次压型作业，在五金配件、小型钣金结构件的批量生产场景中较为常用。模具采用上下对开的分体式结构，核心成型部件分为凸模、凹模以及压料卸料镶件三个部分，合模时依靠导柱导套的精准导向保证凸凹模的配合间隙均匀，避免成型过程中出现板材拉伤、壁厚不均或者成型不到位的问题。从结构设计来看，凸模与凹模的成型面完全贴合目标零件的曲面轮廓，成型曲面的过渡圆角经过反复校核，既保证零件成型后无褶皱、无开裂缺陷，也能减少板材在流动过程中的阻力，降低成型所需的压力机吨位。中间的黄绿色镶件为压料卸料组件，合模前先将待加工板材压紧在凹模表面，防止板材在成型过程中发生窜动偏移，开模时则依靠弹性元件的弹力将成型完成的零件从凸模上顶出，避免零件卡在型腔内影响连续作业。模具的安装基面采用标准模座设计，上模座通过模柄与压力机滑块连接，下模座通过T型螺栓与压力机工作台面固定，安装边界尺寸适配160吨及以下吨位的常规开式压力机，不需要额外改装设备接口即可直接上机使用。在实际生产场景中，这类模具多用于加工厚度0.8-3mm的冷轧钢板、铝板等板材零件，成型后的零件轮廓一致性好，尺寸精度可达到IT10级，能够满足通用五金结构件、小型设备外壳配件的精度要求。设计过程中重点考虑了模具的耐用性与维护便捷性，核心成型镶件采用可拆卸式结构，当成型面出现磨损后可单独更换镶件，不需要整体报废模架，有效降低生产过程中的模具维护成本。同时成型面的排气槽设置在零件非外观面的贴合位置，避免成型过程中型腔内部积存空气导致零件表面出现鼓包、缺料等缺陷，合模行程的安全间隙经过校核，预留了足够的安全距离防止设备超程损坏模具部件。模具的导向部件采用自润滑导套，长时间连续作业时不需要频繁加注润滑油，减少生产过程中的维护频次，适配批量连续生产的作业节奏。针对板材成型过程中的回弹问题，成型面的补偿角度经过反复修正，保证零件脱模后的轮廓尺寸符合设计要求，不需要后续额外的校形工序，缩短零件的生产工艺流程。
