带民族纹样的民用塑料靠背椅注塑成型模具

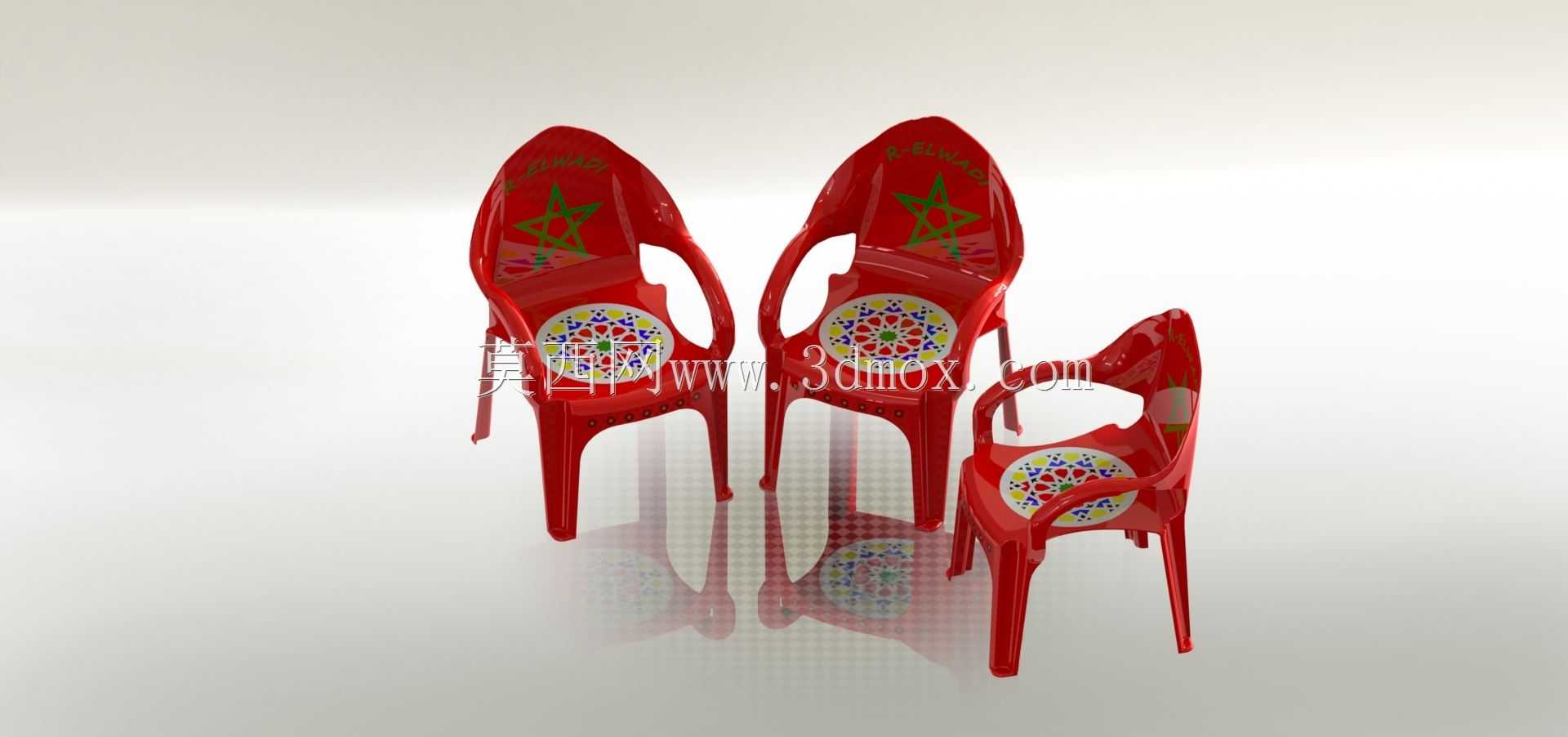

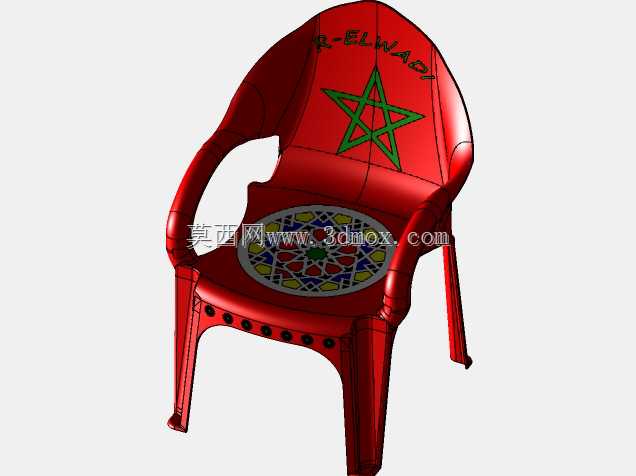

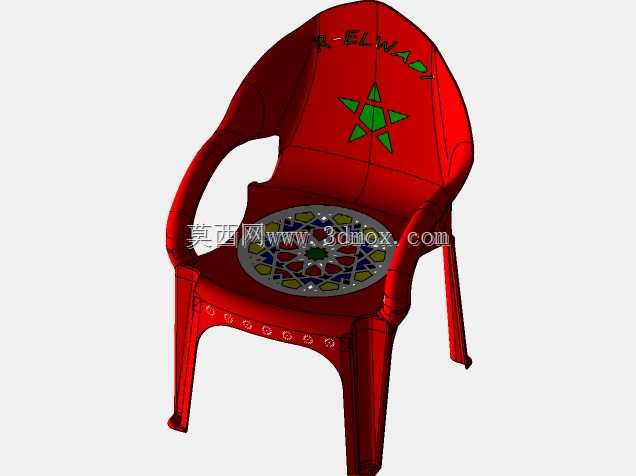

这套模具对应的终端产品是日常民用场景里的一体式塑料靠背椅，这类座椅广泛应用于户外排挡、乡村宴席、临时活动会场、家庭日常备用坐具等场景，具备重量轻、可堆叠收纳、耐磕碰、成本低廉的特点，是民用塑料制品里消耗量极大的品类。从终端产品的结构来看，座椅采用一体式注塑成型设计，靠背、坐面、椅腿为整体结构，没有额外的拼接装配环节，能大幅降低后续组装的人工成本，也避免了拼接结构带来的松动、断裂风险。设计这套模具的时候，首先要考虑的是塑料熔体在型腔内的流动均衡性，因为椅身整体壁厚偏薄，尤其是靠背和椅腿衔接的位置，如果进胶点位置设置不合理，很容易出现填充不足、熔接痕明显、局部内应力过大的问题，后续使用过程中容易在应力集中位置发生断裂。坐面区域设置的彩色装饰纹样，在模具上对应做了精细的蚀纹或者镶件结构，要保证注塑完成后纹样轮廓清晰，不会出现飞边或者纹理模糊的问题，同时纹样区域的凹陷深度要控制合理，避免出现脱模困难，或者用户日常使用时积灰难以清理的问题。靠背区域的曲面弧度是按照人体坐姿的背部曲线做的适配，不是简单的平面结构，模具分型面的设置要顺着曲面的走势排布，避免在产品外观面留下明显的分型线痕迹，影响成品的外观质感。椅腿的底部做了小幅的加厚处理，对应模具上要做局部的冷却水路优化，因为厚壁位置如果冷却速度不一致，很容易出现缩痕，影响椅腿的支撑强度，毕竟日常使用时椅腿是主要的受力部位，要承受成年人的体重加上动态落座的冲击载荷，模具上对应的成型位置要保证材料密度均匀，不能有内部缩孔的缺陷。考虑到这类塑料椅需要批量堆叠收纳来节省仓储和运输空间，椅身的拔模角度做了针对性的优化，四支椅腿的倾斜角度保持一致，堆叠时多把椅子可以顺畅嵌套，不会出现卡滞，这就要求模具加工时四个椅腿型腔的位置度公差控制在极小的范围内，不然成型后的椅子堆叠时会出现偏斜、无法顺畅套入的问题。模具的顶出结构采用多顶针分布的设计，顶针位置设置在椅腿内侧、坐面背面等非外观区域，避免顶出痕迹留在产品正面影响外观，同时顶出力要均匀分布，防止顶出过程中产品受力不均发生变形。冷却水路的排布沿着椅身的轮廓走向设置，尽量保证整个型腔各个位置的冷却速度一致，缩短成型周期的同时，减少产品因为冷却不均产生的翘曲变形，尤其是椅腿的直线度要保证，不然成型后的椅子放置在平面上会出现晃动不稳的问题。扶手位置和靠背的衔接处做了圆弧过渡，模具上对应的位置没有尖锐的内角，一方面能减少注塑时的应力集中，提升产品的结构强度，另一方面也能避免用户使用时被尖锐棱角磕碰受伤。在排气设计上，在型腔的末端、熔体最后填充到的位置设置了合理的排气槽，避免填充过程中型腔内的气体无法排出，导致产品局部出现烧焦、缺料的问题。这套模具成型的产品选用的是常用的聚丙烯材料，材料本身具备较好的韧性和抗冲击性能，模具的抛光等级要适配材料的成型要求，外观面的抛光度足够，保证成型后的产品表面光洁，不容易残留污渍，日常清理时只需要简单擦拭即可。
