3D打印耗材PLA料卷支撑固定座结构设计

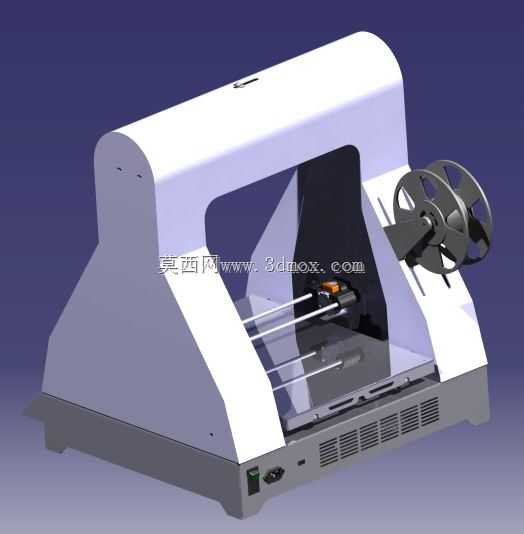

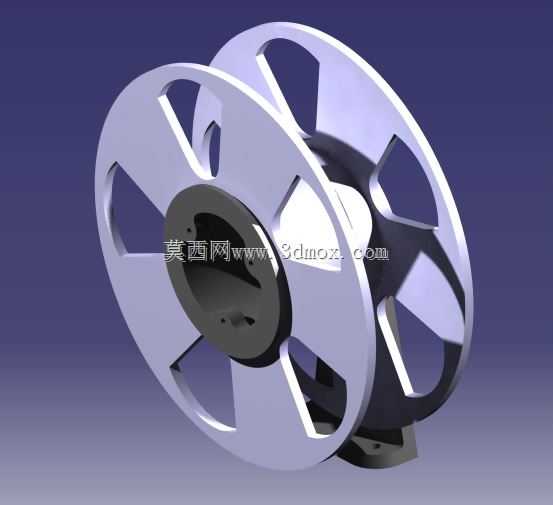

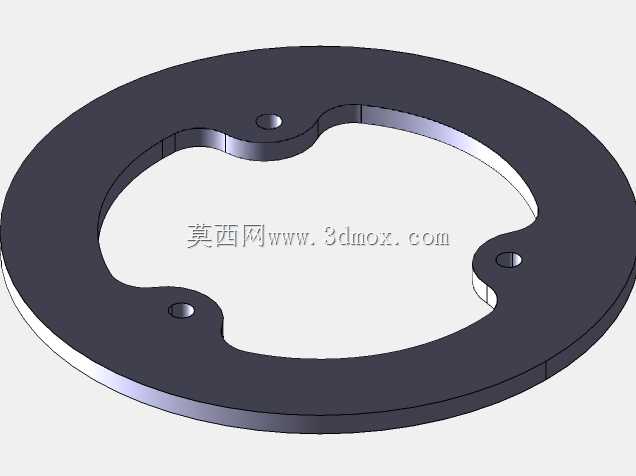

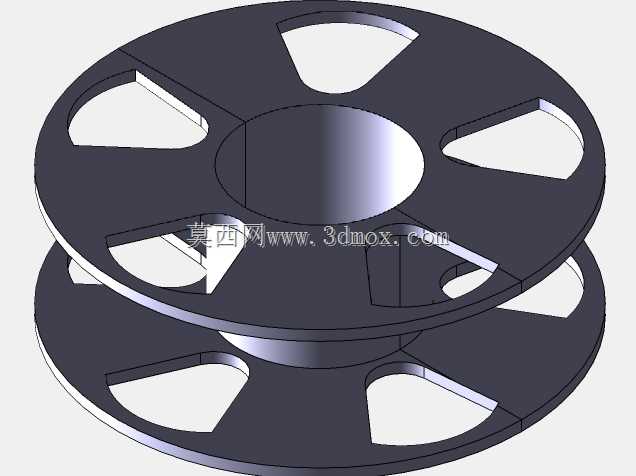

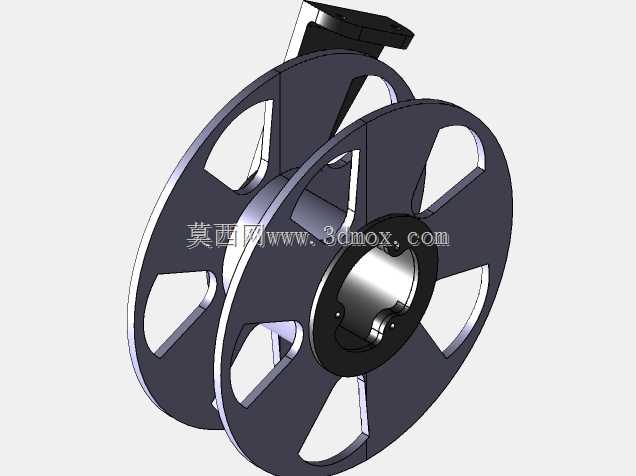

桌面级FDM3D打印设备日常作业过程中，耗材料卷的放置稳定性直接影响送料流畅度，不少入门级设备出厂未配备专用料架，用户常采用简易堆放方式放置PLA料卷，极易出现料卷卡滞、拉扯阻力过大导致的送料步进电机丢步，或是料卷松脱散线缠绕打印头的问题，严重时甚至会造成打印中途断料、模型报废。这款PLA支架正是针对这类实际作业痛点设计的专用料卷承载部件，整体采用对称式双辐板轮盘搭配中心定位轴套的结构，可适配市面上绝大多数1kg规格标准PLA耗材料卷的内孔尺寸，轮盘外侧的镂空辐条并非单纯减重设计，每一处镂空的弧度都经过反复调整，既能够减少料卷转动时的风阻，也能避免料卷边缘与支架侧板发生剐蹭，保证料卷转动时的同轴度。

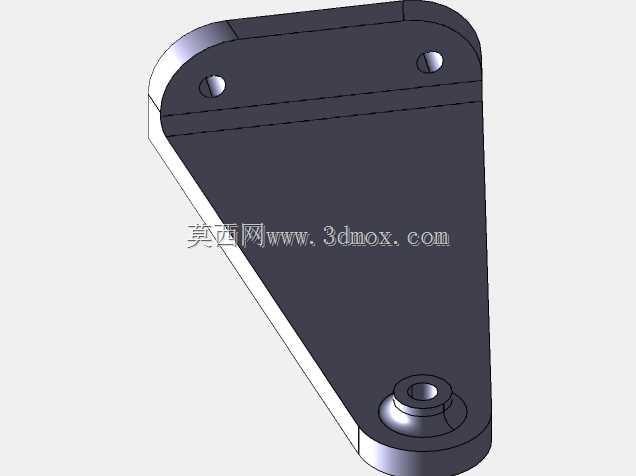

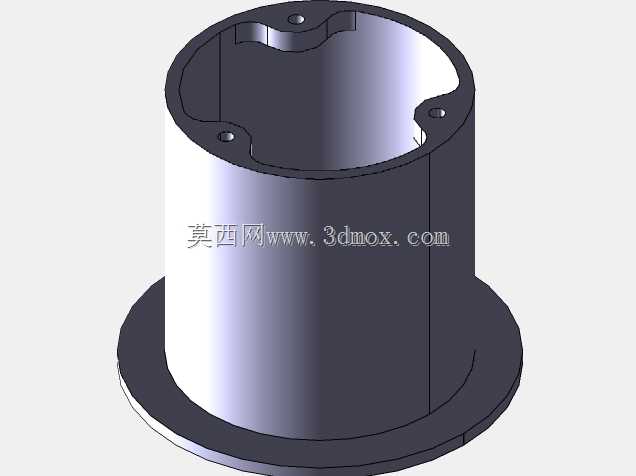

从实际安装场景来看，这款支架底部设置了带安装孔的固定底座，可直接通过螺栓固定在3D打印机的型材框架侧边，也可放置在设备旁的工作台面上，安装边界预留了足够的操作空间，不会与打印机的X轴运动导轨、挤出机走线产生干涉。中心轴套采用台阶式设计，内层与支架固定轴采用间隙配合，保证轮盘可随料卷送料动作自由转动，外层与料卷内孔配合的尺寸做了0.2mm的公差预留，既不会因为间隙过大导致料卷转动时晃动偏摆，也不会因为过盈配合造成料卷拆装困难。双轮盘的间距设置为72mm，刚好匹配标准1kgPLA料卷的宽度，能够对料卷两侧形成可靠的轴向限位，避免打印过程中料卷轴向窜动导致的送丝偏移。

设计过程中优先考虑了打印耗材的受力特性，PLA耗材本身刚性偏脆，若料卷转动阻力过大，送料齿轮持续拉扯耗材极易造成耗材脆断，因此这款支架的转动副没有采用额外的轴承部件，而是通过轴套与固定轴的接触面抛光处理降低摩擦系数，同时轮盘整体采用轻量化设计，整套转动部件的自重控制在120g以内，料卷放置后转动所需的牵引力仅为0.8N，远低于FDM打印机挤出齿轮的额定送料牵引力，完全不会额外增加送料系统的负载。轮盘上的六处镂空辐条采用等角度均匀分布，每根辐条的厚度设置为4mm，既保证了轮盘整体的结构强度，长时间承载1kg料卷不会发生辐条变形，也能够减少3D打印制作该支架时的耗材用量，用户自行打印该支架时仅需消耗约60gPLA耗材即可完成制作。

在实际使用场景中，这款支架除了适配PLA耗材外，也可兼容同规格的ABS、PETG等常见FDM打印耗材料卷，中心轴套的可拆卸设计让用户可根据不同料卷的内孔尺寸快速更换适配轴套，无需更换整套支架。底座的安装孔采用长圆孔设计，安装时可根据实际安装位置微调固定位置，降低了安装孔位的加工精度要求，即便用户自行在铝型材框架上打孔，也能顺利完成安装。支架整体没有尖锐的棱角，所有边缘都做了R2的圆角处理，避免用户更换料卷时被划伤，轮盘外侧的边缘做了15度的倒角引导，安装料卷时可顺着倒角快速将料卷推入两个轮盘之间，无需刻意对齐内孔与轴套，大幅提升了料卷更换的效率。

从结构可靠性角度来看，双轮盘与中心轴套采用一体式连接设计，不存在拼接结构的松动风险，固定轴与底座之间采用过盈配合压装，日常使用无需额外维护，即便长时间连续作业，也不会出现轴套松脱、轮盘偏摆的问题。针对高速打印场景下的料卷惯性问题，轮盘的转动阻尼经过反复调校，既不会因为阻尼过小导致料卷过度转动出现耗材松垮散线，也不会因为阻尼过大增加送料阻力，当打印速度达到150mm/s时，料卷可跟随送料节奏平稳转动，不会出现送料滞后的问题。
