FDM3D打印机远程挤出喷头组件结构

本次呈现的是FDM熔融沉积型3D打印机的核心挤出喷头组件，这类部件是桌面级及工业级FDM设备完成耗材熔融、精准挤出成型的核心执行单元，直接决定打印过程的出丝稳定性、成型精度与长时间连续作业的可靠性。从实际应用场景来看，这类喷头组件广泛适配于采用PLA、ABS、PETG等常见热塑性耗材的FDM设备，不管是桌面级创客DIY设备、教育场景实训3D打印机，还是小批量定制生产的工业级FDM设备，都需要这类结构成熟的挤出喷头作为成型输出端。

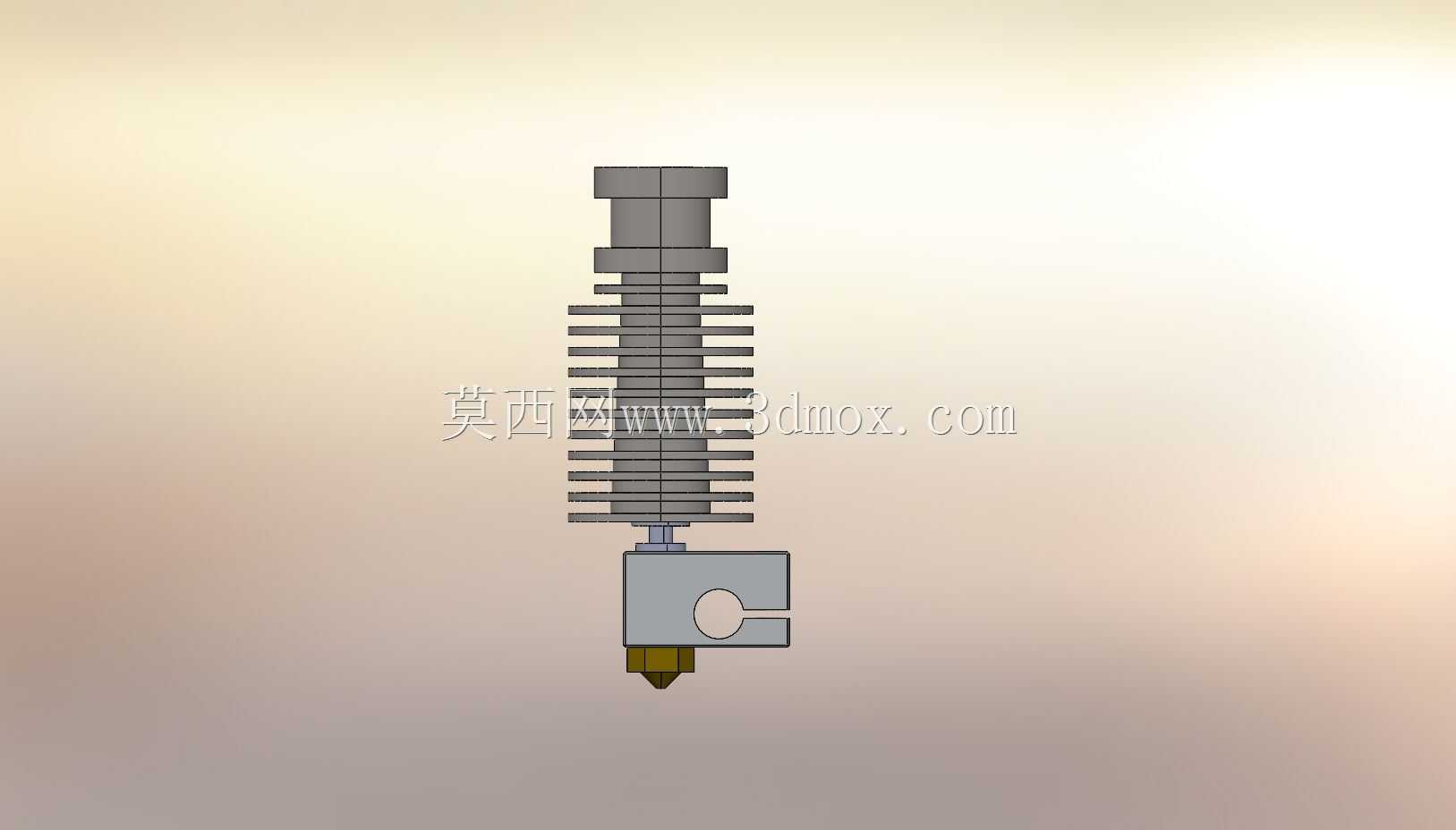

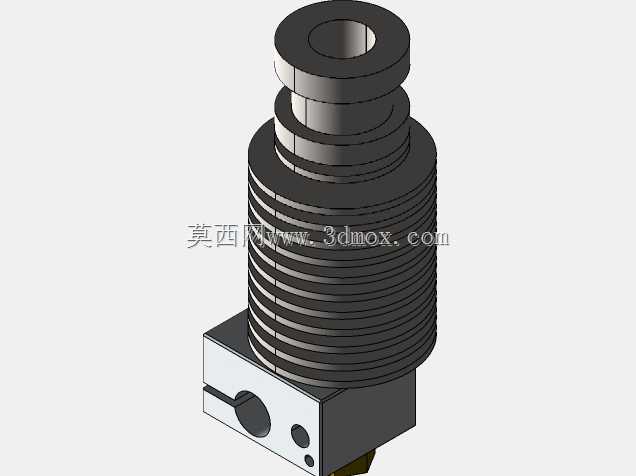

从功能特性上拆解，整个组件从上到下分为散热段、喉管隔热段、加热熔融段、喷嘴挤出段四个核心功能区。上部的多鳍片散热结构是整个组件稳定工作的关键，实际作业中，散热鳍片通过配套的轴流风扇提供强制风冷，将喉管上部的温度控制在耗材玻璃化转变温度以下，避免耗材提前软化膨胀造成堵头——这是FDM喷头最常见的故障点，设计时鳍片的间距、总散热面积都经过热阻计算，保证在200-260℃的常见打印温度区间内，散热段的温度始终维持在50℃以下，确保耗材在喉管内保持固态，仅在下部加热块区域完成熔融。中间的喉管采用低导热系数的合金材质制作，作为隔热衔接结构，进一步阻断加热块的热量向散热段传导，喉管内部的走丝通道做了镜面抛光处理，降低耗材进给的摩擦阻力，避免耗材滞留碳化造成堵头。下部的加热块内置加热棒与测温热电偶，能够将温度稳定控制在设定打印温度的±1℃范围内，保证耗材熔融状态均匀，加热块侧面的固定卡槽用于将整个喷头组件挂载在X轴运动滑台上，卡槽的开口尺寸与滑台的安装凸台做了公差匹配，保证安装后喷嘴的同轴度偏差控制在0.05mm以内，避免运动过程中出现喷头晃动影响打印精度。最下端的喷嘴采用导热性优异的黄铜材质制作，内部的熔融腔做了流线型过渡，没有直角死角，避免熔融耗材滞留，喷嘴出口的孔径根据打印精度需求可更换为0.2mm、0.4mm、0.8mm等不同规格，常规通用场景下标配0.4mm孔径，兼顾打印精度与出丝效率。

从设计思路来看，整个组件采用模块化设计思路，各段之间通过标准螺纹连接，日常维护时可以单独更换磨损的喷嘴、老化的喉管或者故障的加热元件，不需要整体更换整个喷头，降低后期使用成本。安装边界方面，上部的散热段外径为标准圆柱尺寸，适配市面上绝大多数通用的喷头固定座与散热风扇安装位，下部加热块的安装卡槽中心与喷嘴中心的位置度经过严格校准，替换安装时不需要重新做复杂的点位校准，只需要微调Z轴零点即可正常使用。整个组件的总长度控制在常规FDM设备的X轴运动行程允许范围内，不会出现运动过程中与打印平台、设备框架发生干涉的问题，散热鳍片的最大外径也预留了风扇安装的空间，安装后风扇与鳍片之间保留2-3mm的通风间隙，保证风冷气流能够顺利穿过鳍片间隙带走热量。

在实际设备选型与结构适配过程中，这类喷头组件可以直接替换同安装尺寸的老旧故障喷头，不需要对原有设备的结构做额外修改，走丝通道的内径适配1.75mm直径的主流3D打印耗材，能够兼容绝大多数开源FDM设备的送丝机构进给参数。设计时还考虑了长时间高温作业的可靠性，所有与高温接触的部件都做了耐高温处理，喉管与加热块的连接螺纹处做了密封处理，避免熔融耗材从螺纹缝隙溢出，影响温度检测精度。整个组件的重量经过轻量化优化，在保证结构强度与散热效率的前提下尽可能降低运动负载，减少X轴高速运动时的惯性冲击，提升打印过程的运动稳定性，避免出现振纹、错层等打印缺陷。
