心形轮廓双支脚支撑固定金属支架

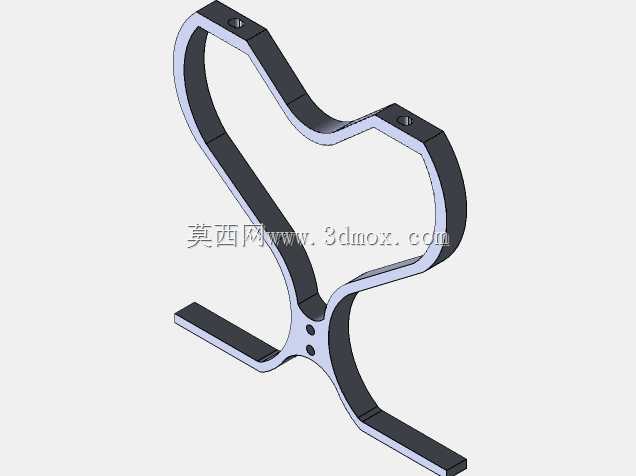

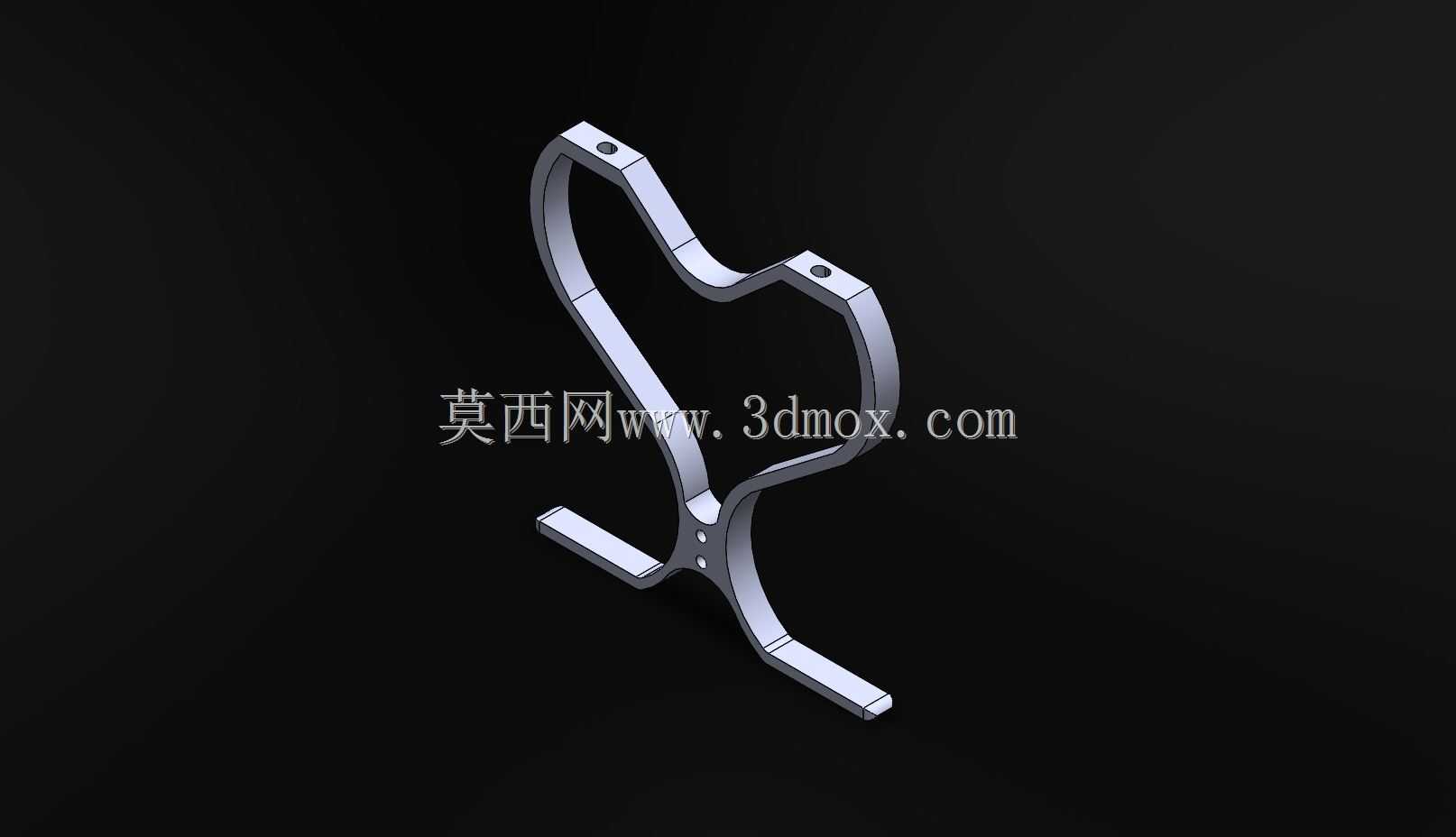

这款异形支撑固定件在日常工装夹具、小型展示装置、轻型设备定位场景中有着不少适配空间，很多做桌面级工装、小型展品固定的结构工程师在做非标设计时，常会遇到需要兼顾固定功能与外观辨识度的需求，这类构件刚好能匹配这类场景的使用要求。从实际使用逻辑来看，构件上部的弧形轮廓并非单纯做造型处理，两个弧形臂顶端各预留了沉头安装孔，可通过螺栓将上部结构与待固定的异形部件贴合锁紧，弧形的内轮廓可以完全贴合对应心形外形的工件外壁，避免装夹固定时出现局部应力集中刮伤工件表面，相比常规的平口夹块，这种仿形的支撑结构能让接触面积提升六成以上，固定时的受力更均匀，不会因为单点压紧导致薄壁工件出现形变。下部的两个平行支脚为平直的条状结构，支脚末端做了小倒角处理，安装时可以顺利插入对应基座的预留槽位内，支脚与上部弧形臂的衔接位置做了加厚过渡，还预留了两个同轴的定位孔，安装时可以先穿入定位销完成预定位，再锁紧支脚侧面的固定螺丝，整个安装过程不需要复杂的对位调整，单人即可完成装拆操作。做这个结构的三维设计时，首先要确认的是上部弧形轮廓的曲率参数，需要完全匹配待支撑工件的外壁弧度，保证贴合面的间隙控制在0.1mm以内，避免安装后出现晃动；两个安装孔的中心距要和工件上的预装孔位完全对齐，孔位做沉头设计可以让螺栓安装后端面不突出构件表面，不会和周边其他部件产生运动干涉。下部支脚的长度需要根据安装基座的厚度来确定，保证支脚插入基座后有足够的配合长度，不会因为侧向受力出现脱出的情况，支脚的宽度和厚度要根据实际承载的重量做力学校核，常规轻型承载下选用2mm厚度的不锈钢板材冲压成型即可满足强度要求，如果需要承载较重的工件，可以适当增加板材厚度或者更换强度更高的合金材质。从安装边界来看，整个构件的最大外轮廓宽度由上部弧形结构的最大跨度决定，安装时需要在基座上预留对应宽度的避让空间，两个支脚的中心距要和基座上的安装槽位严格匹配，支脚插入基座的深度不能小于支脚自身宽度的1.5倍，保证固定后的结构稳定性。构件整体采用等厚度的板材加工成型，加工时可以先用激光切割下料出整体的平面轮廓，再通过折弯工艺成型出支脚的垂直弯折结构，最后对边缘做去毛刺抛光处理，整个加工流程不需要复杂的模具投入，小批量生产时的成本可控，也方便根据实际使用需求快速调整轮廓尺寸。在实际应用中，这类构件除了用作小型展品的支撑固定，还可以适配在轻型工装的定位工位上，用来固定对应外形的薄壁工件，方便后续的打磨、喷涂、装配等工序操作，相比通用的可调式夹具，这种专用仿形支撑件的定位速度更快，重复定位精度更高，适合在批量较小的非标生产场景中使用。设计时还要注意构件的弯折位置做圆角过渡，避免应力集中导致长期受力后出现断裂，上部弧形臂和下部支脚的衔接位置是整个构件的受力薄弱点，做结构设计时可以适当加大过渡圆角，或者在衔接位置增加加强筋结构，提升整体的结构强度，保证长期使用不会出现变形。
