适配50mm方管的锥形支撑铝脚结构

在工业铝型材框架、流水线工作台、小型设备机架的搭建场景里，方管的端部支撑与调平衔接一直是结构设计里容易被忽略却直接影响整机稳定性的细节，这款适配50mm方管的铝脚，正是针对这类场景做的针对性结构设计。从实际安装逻辑来看，它的上端采用内插式套接结构，内腔尺寸完全匹配50mm规格方管的外轮廓公差，安装时无需额外打孔攻丝，直接将方管端部插入铝脚上段的套腔即可完成初步定位，配合侧面预留的紧定螺钉安装位，锁紧后可完全避免方管与支脚之间的横向窜动与周向转动，相比传统的焊接式支脚，这种套接结构拆装效率提升明显，也方便后期框架的调整与重组。

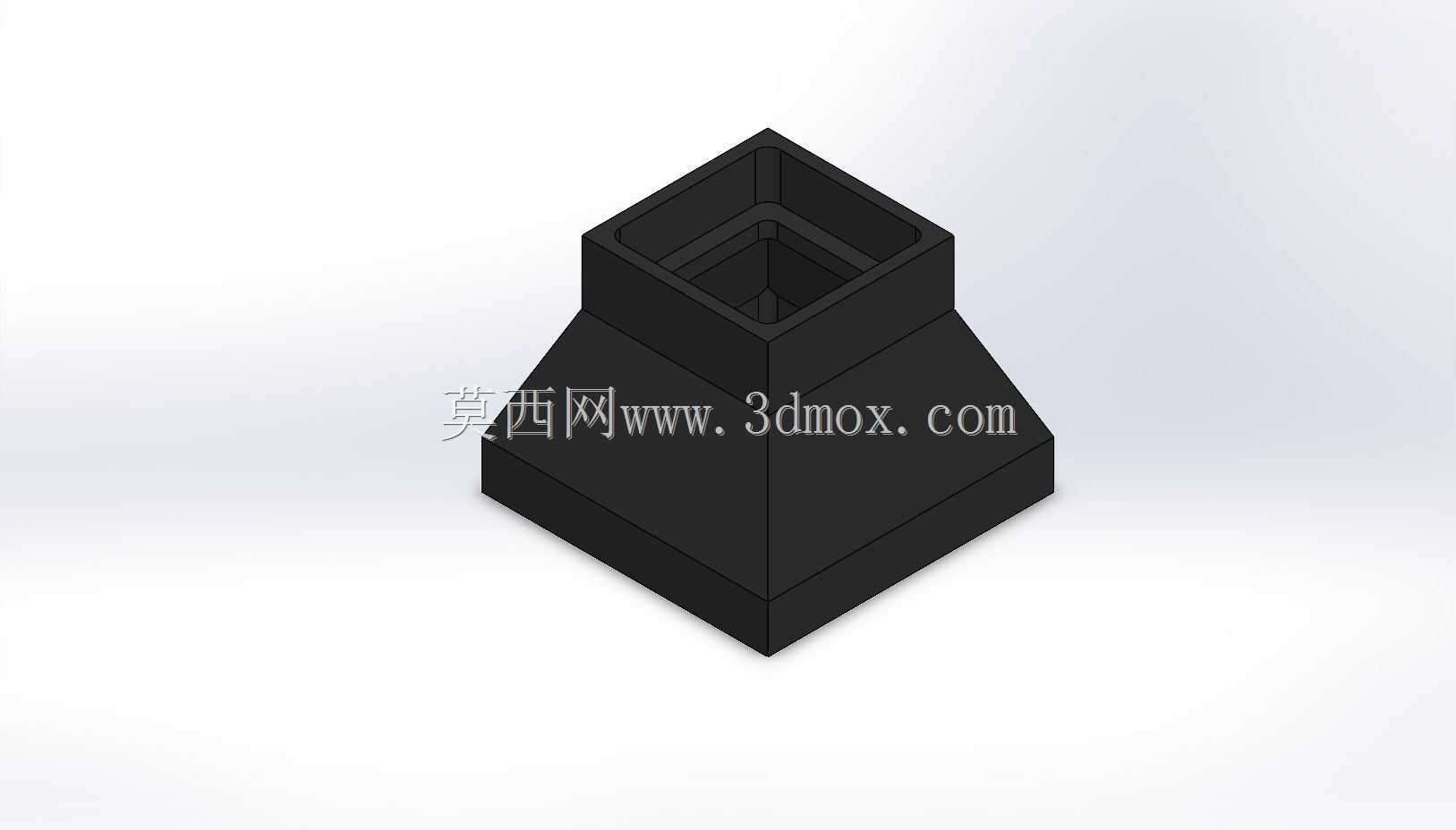

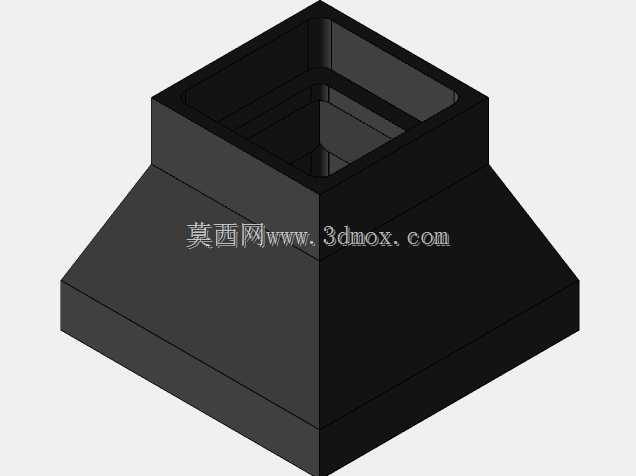

从外形结构来看，这款铝脚采用上窄下宽的锥形过渡设计，上段的方管套接段为等截面方形腔体，壁厚均匀，保证套接后的配合强度，中段从方管截面平滑过渡到底部的方形安装底座，锥面的过渡角度经过力学优化，既不会因为锥度过大导致支脚整体高度过高、重心上抬，也不会因为锥度过小造成材料浪费、结构冗余。底部的安装底座为平整方形接触面，接触面积远大于方管自身的截面面积，能有效分散上方框架传递下来的竖向载荷，避免支脚压坏地面防护层，同时底座上预留的安装孔位可配合膨胀螺栓或地脚吸盘使用，实现框架与地面的固定连接，或是搭配橡胶脚垫起到防滑减震的作用。

在功能特性上，这款铝脚除了基础的竖向支撑作用，还能通过锥形段的结构形变吸收部分设备运行产生的微幅振动，尤其是在搭载小型电机、输送机构的铝型材框架上，这种变截面的支撑结构相比等径直筒支脚，能更好地阻断振动沿支撑腿向地面传递，降低整机运行的共振风险。设计过程中，结构工程师重点考量了铝型材挤压成型的工艺特性，整个支脚的内外壁均保持均匀的拔模斜度，没有出现壁厚突变的区域，既方便挤压生产时的料流填充，也能避免后期阳极氧化表面处理时出现积液、色差等问题。

从安装边界来看，这款铝脚的总高度控制在常规设备支脚的常用尺寸区间，上端套接段的插入深度经过反复验证，既保证足够的配合长度来承受横向弯矩，也不会因为插入过深导致方管端部与支脚内腔底部出现硬接触、造成安装不到位的问题。底部安装底座的对角线尺寸经过核算，即使在框架承受偏载的情况下，支脚的支撑反力也能完全落在底座接触面范围内，不会出现支脚倾翻的风险。在实际选型应用中，这类铝脚不仅适用于工业铝型材搭建的工作台、物料架，也可用于小型自动化设备的机架支撑、仓储货架的端部支脚，甚至在一些户外展示架、临时防护栏的搭建中也能使用，适配场景覆盖了大部分采用50mm方管作为支撑主材的框架类结构。

很多结构设计人员在做框架类设备的支脚选型时，往往只关注支脚的承重参数，忽略了支脚与管材的连接方式、载荷传递路径以及安装后的维护便利性，这款铝脚的设计恰好平衡了这几点：套接式连接降低了现场安装的加工要求，不需要施工人员对管材端部做复杂的切削加工；锥形过渡结构优化了载荷传递路径，让竖向载荷从管材平稳分散到底部安装面；均匀的壁厚设计兼顾了生产工艺性与结构强度，不会出现局部应力集中导致的支脚断裂问题。在长期使用场景下，铝合金材质的支脚本身具备不错的耐腐蚀性能，即使在车间潮湿环境或是有轻度腐蚀的工况下，也不会像钢制焊接支脚那样轻易出现锈迹，减少了后期维护更换的成本。
