手动金属板材折弯冲剪设备结构

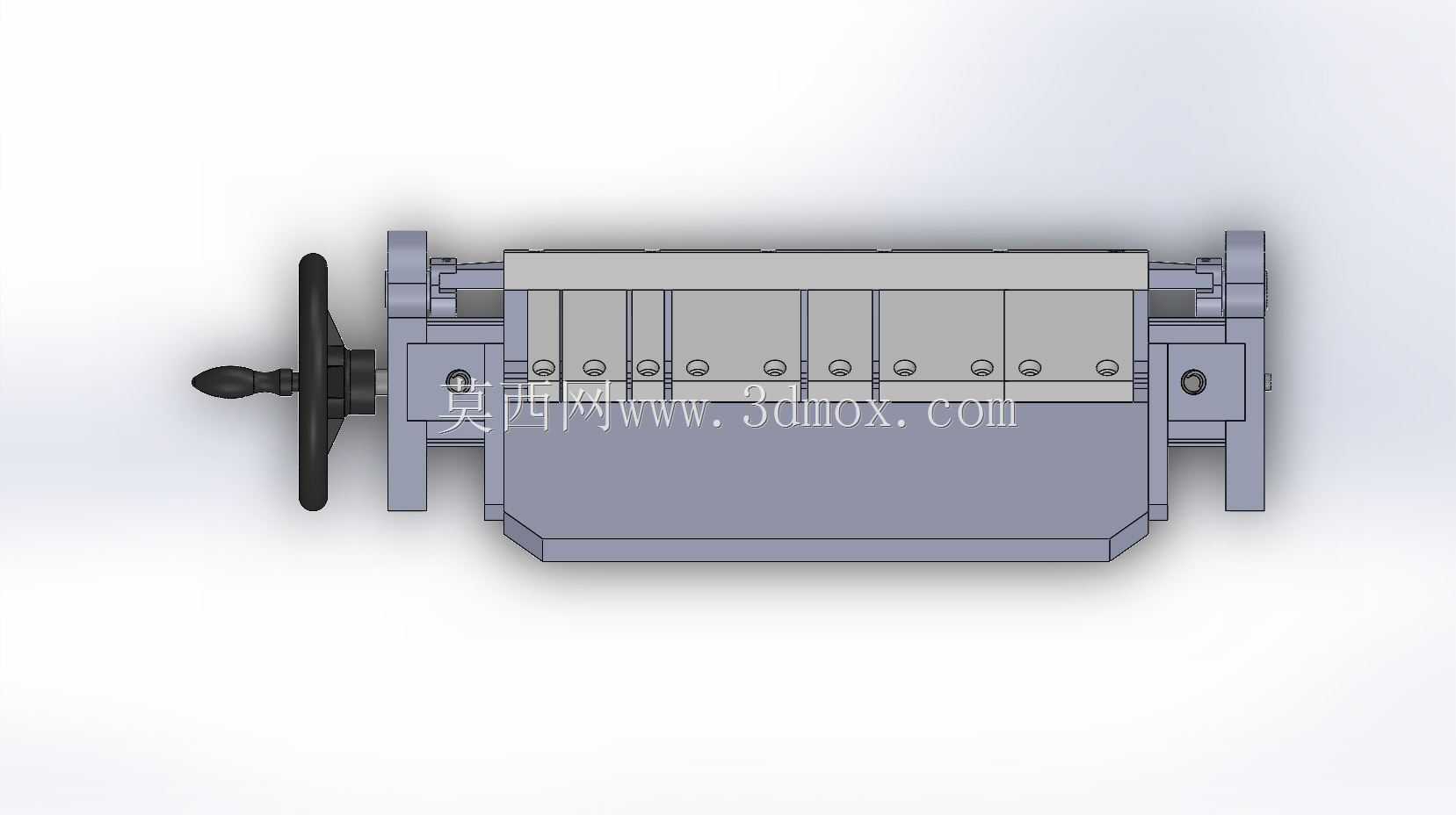

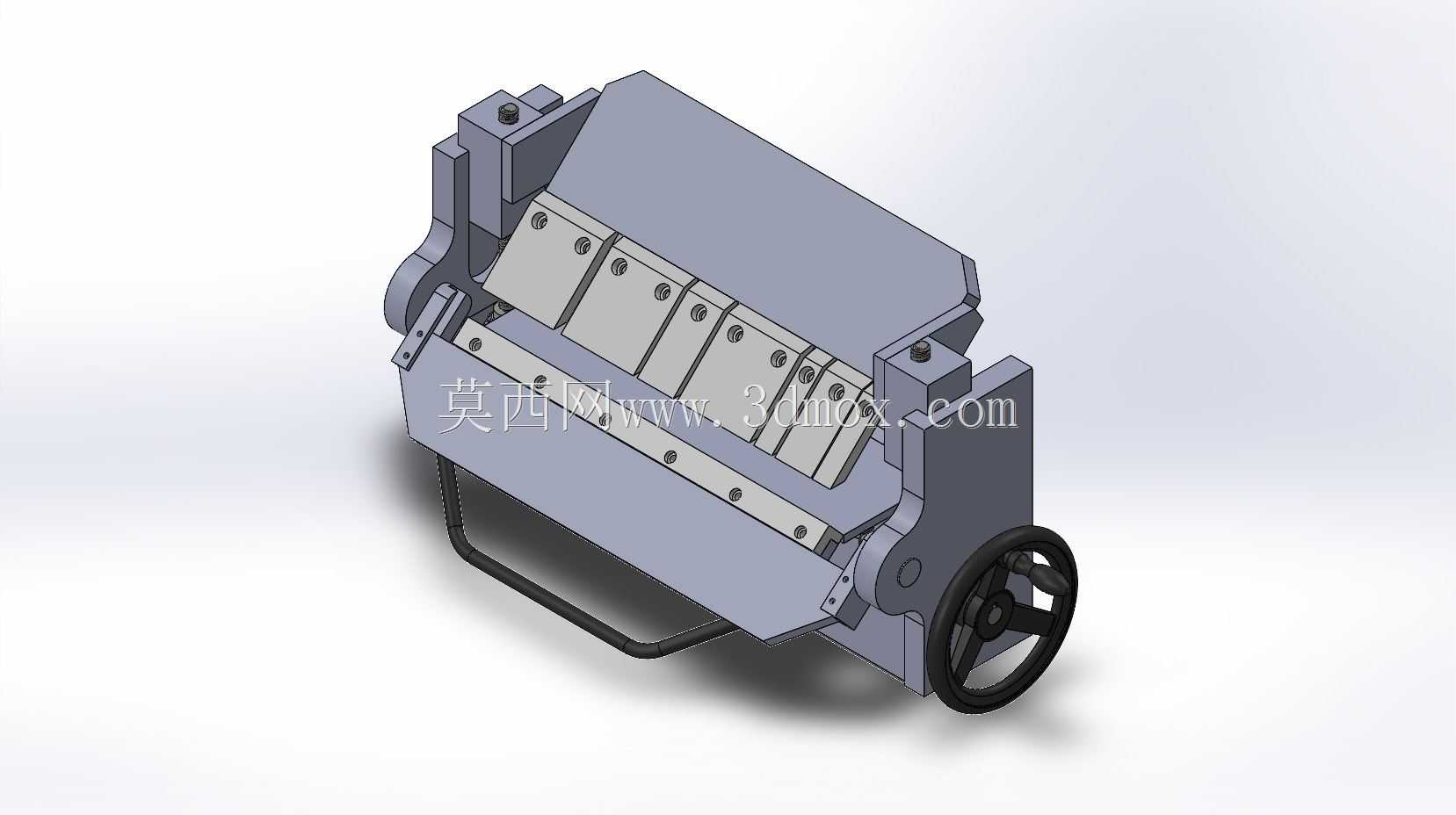

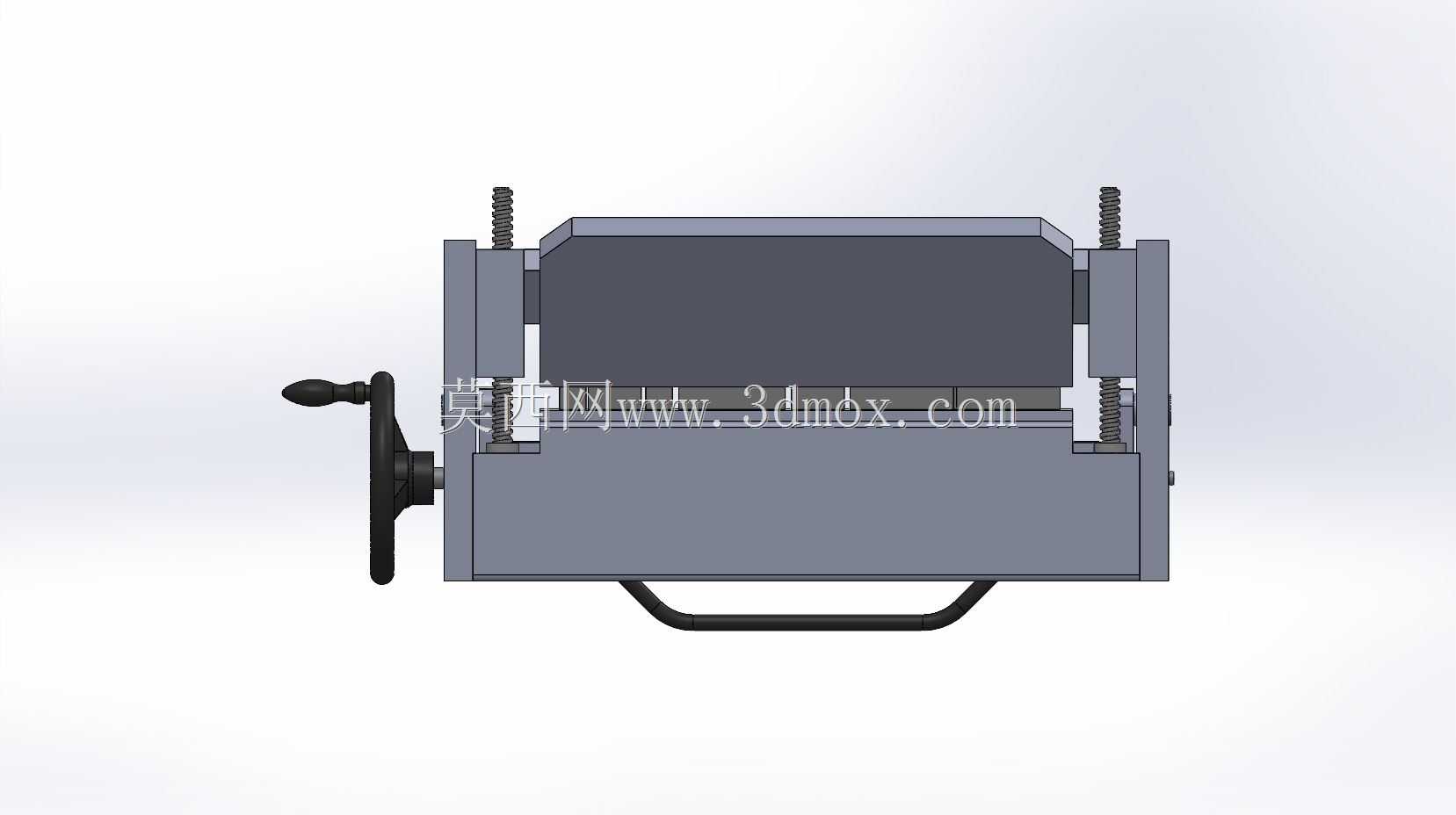

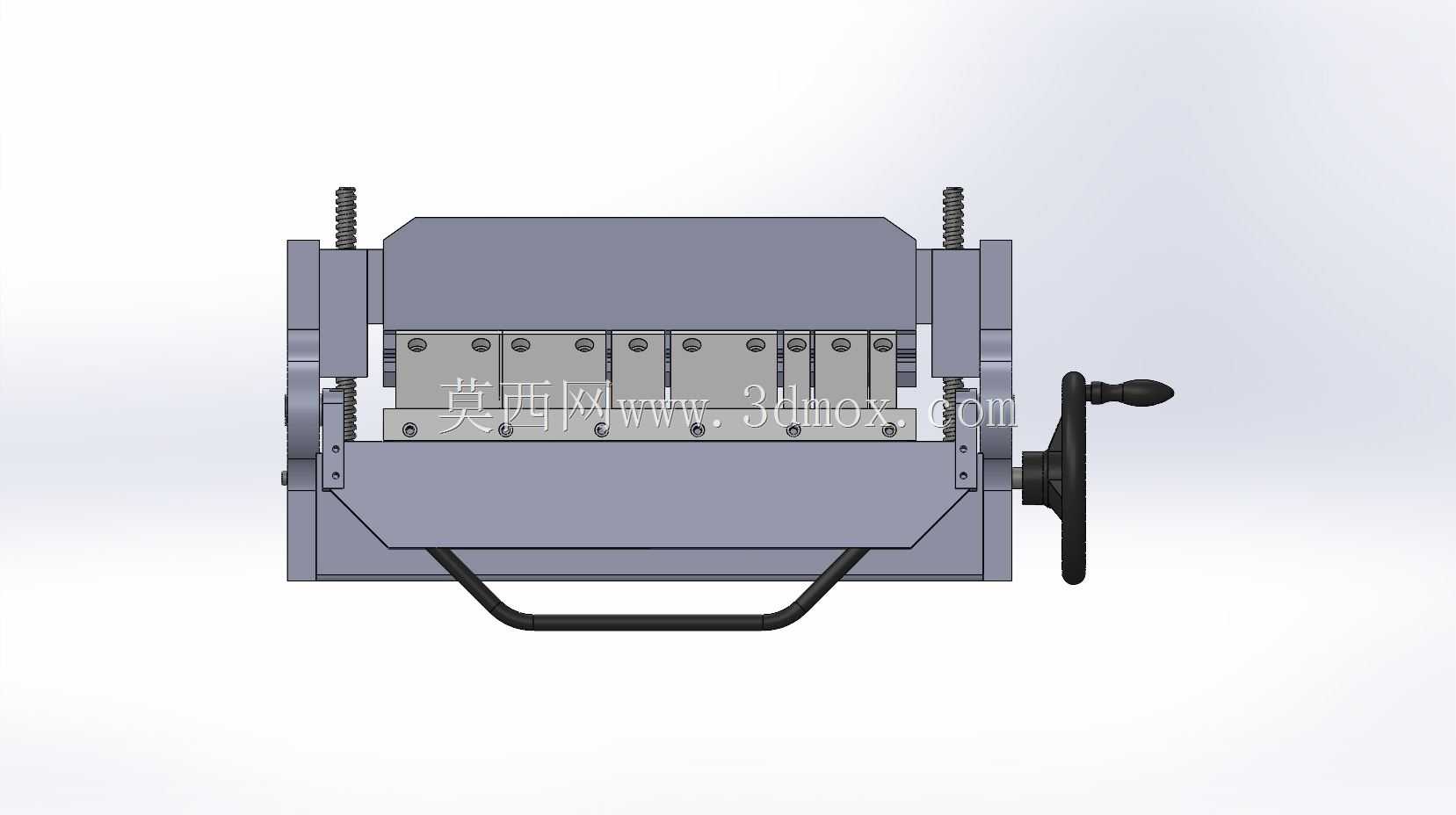

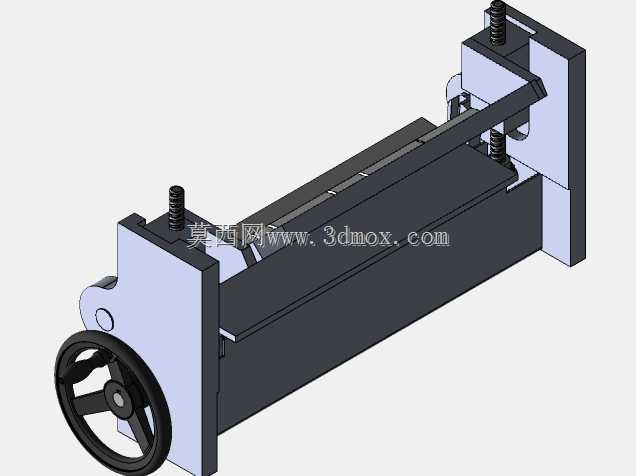

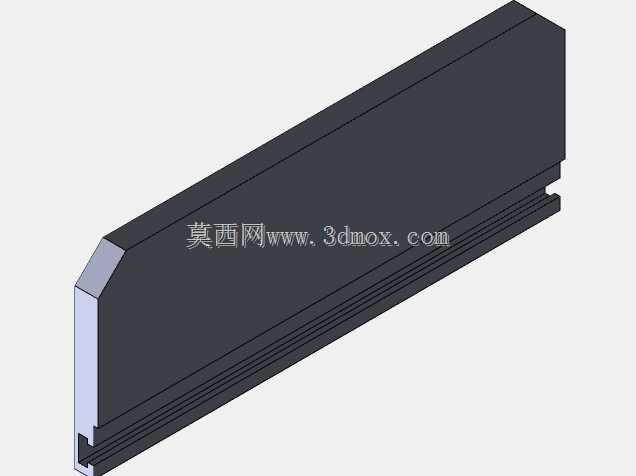

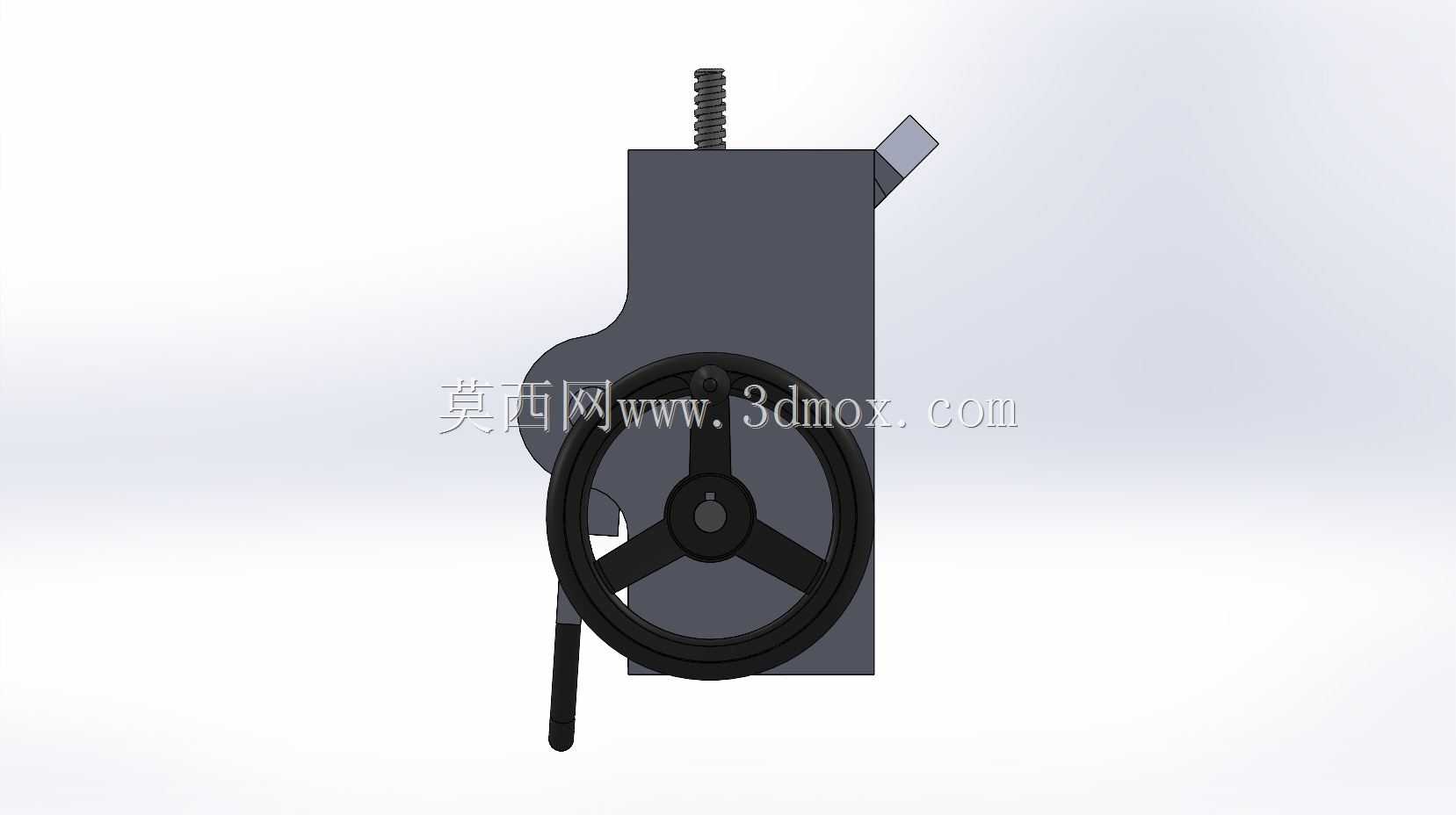

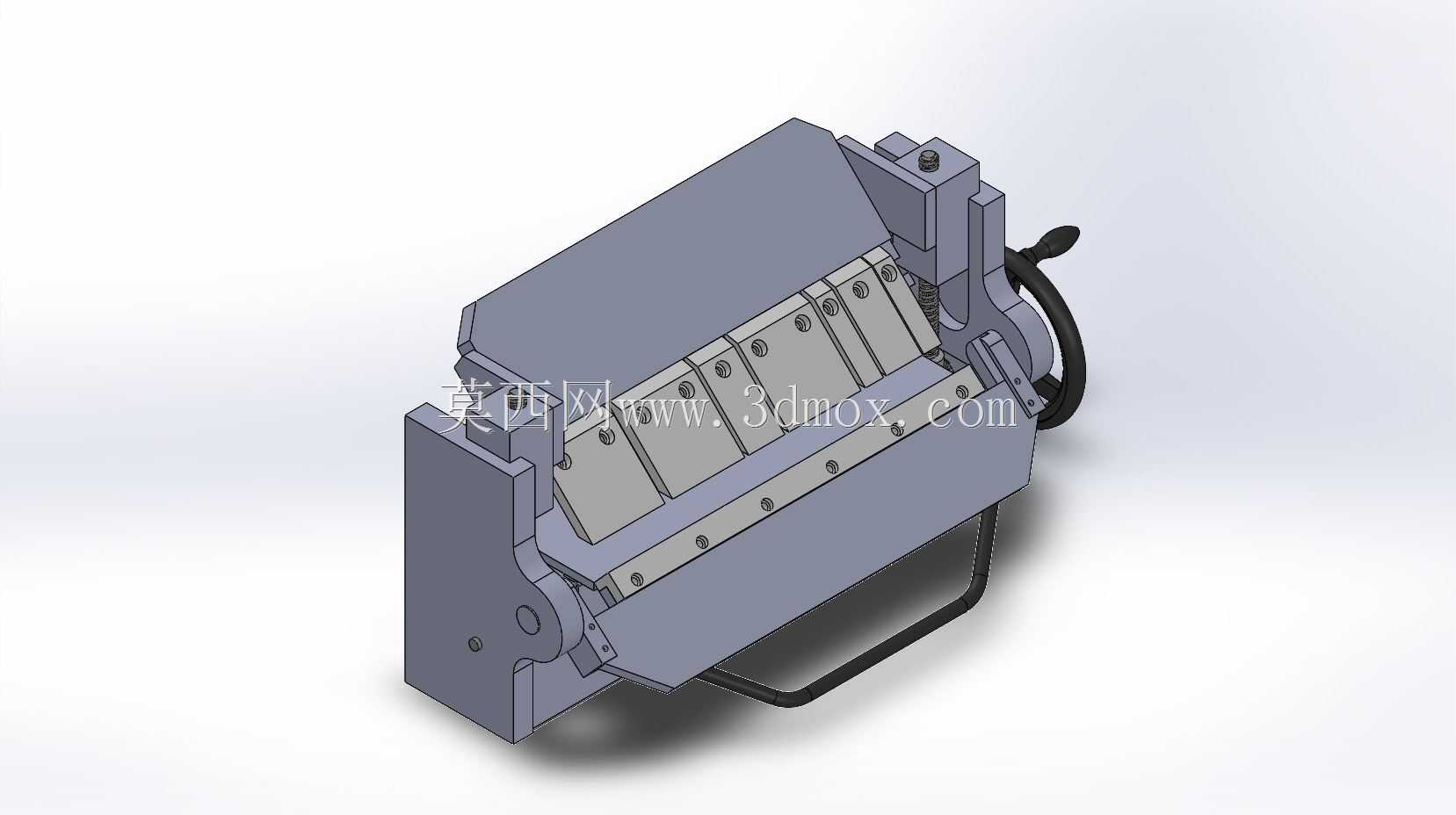

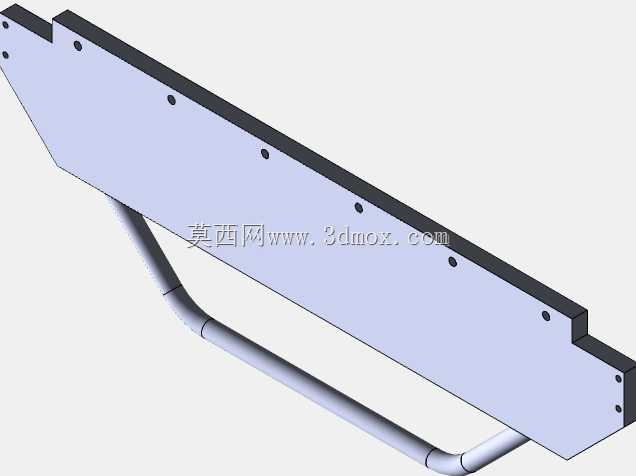

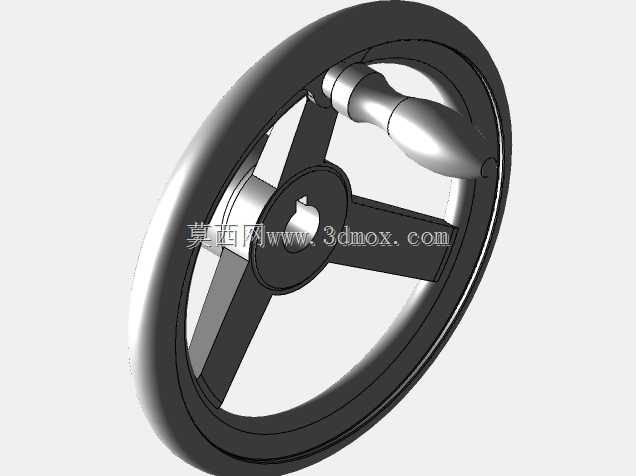

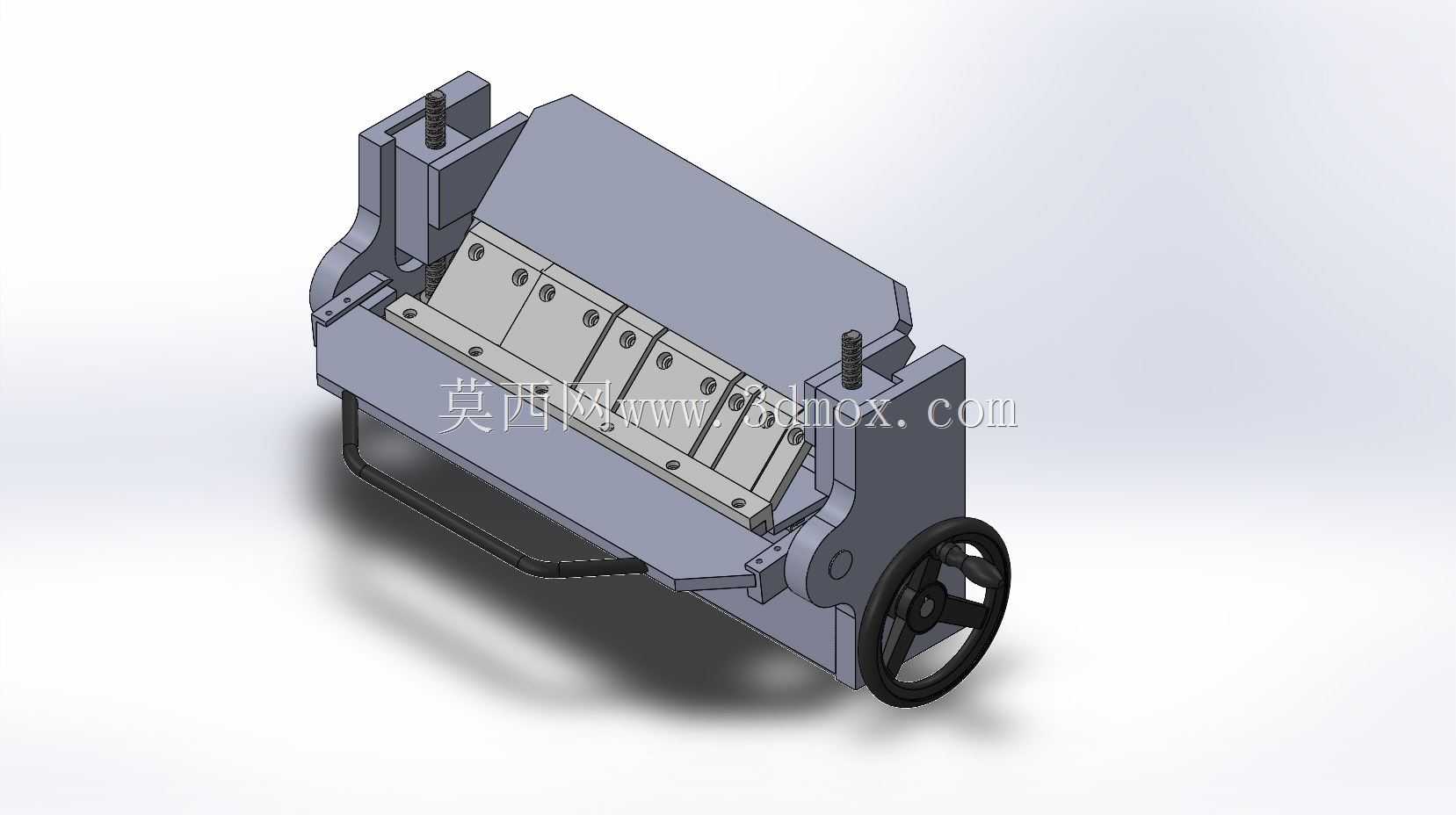

在小型钣金加工、五金维修、教学实训以及小批量定制生产场景中，这类手动板材加工设备一直是不可替代的作业工具，它不需要外接动力源，完全依靠人力驱动完成作业，对作业场地的供电条件没有要求，移动布置灵活，适合零散加工、现场修配、实训教学等场景使用。从结构设计来看，这款设备整合了板材冲裁与折弯的双重功能，上模座通过多组紧固螺栓安装可换的作业模具，下模座对应设置定位基准面，侧面配置的手轮用于调节上模的下行行程与作业开口度，前端的操作手柄通过连杆增力机构放大输入的人力，让操作人员施加较小的握力就能获得足够的成型压力，完成金属板材的剪切、折弯、压型等工序。设备的机架采用整体式焊接框架结构，经过时效处理消除内应力，避免长期受力出现机架变形，保证作业面的平行度精度，所有传动铰接位置都配置了自润滑轴套，减少长期使用的磨损量，降低日常维护的频次。从安装边界来看，这类设备的整体占地尺寸适配常规的车间工作台安装，底部预留了螺栓固定孔位，可以直接固定在标准规格的钳工台或者专用设备支架上，不需要额外做复杂的地基处理，设备的操作高度符合人体工程学设计，操作人员站立作业时手臂自然下垂即可握持操作手柄，长时间作业不容易产生疲劳。在功能设计上，设备的模具安装槽采用统一的标准槽宽，可以适配不同规格的折弯上模、剪切刀片、压筋模具，只需要更换对应的模具就能完成不同的板材加工作业，不需要额外购置多台专用设备，大幅降低小批量生产的设备投入成本。设备后侧设置了可调节的定位挡板，挡板上带有刻度标识，操作人员可以根据加工尺寸快速调整挡板位置，保证批量加工时的尺寸一致性，不需要每次加工都重复测量定位，提升零散加工的作业效率。在实际使用场景中，这类设备常被用于配电箱壳体加工、小型五金件折弯、薄钢板下料、白铁皮通风管制作、教学实训中的钣金工艺演示等场景，它可以处理厚度在1.5mm以内的普通冷轧钢板，以及厚度1mm以内的不锈钢板材，完全覆盖小型钣金作业的常规加工需求。和电动冲压、折弯设备相比，这款手动设备的作业速度完全由操作人员控制，下模下行过程可以随时停止，对于需要精细调整成型角度的工件来说，操作灵活性更高，不会出现电动设备行程过冲导致的工件报废问题，同时设备没有电机、电控元件，故障率极低，即使在潮湿、多粉尘的恶劣作业环境下也能稳定工作，不需要做特殊的防护处理。设计过程中，结构工程师重点优化了力的传递路径，将操作手柄的杠杆比、连杆机构的传动角做了多轮迭代调整，保证在人力输入的合理范围内，作业工位能获得足够的成型压力，同时避免机构出现死点，让操作过程顺畅无卡滞。设备的所有外露传动部件都做了圆角处理，没有尖锐的凸起棱角，避免作业过程中剐蹭操作人员，手轮位置设置了锁紧装置，调整好作业开口度之后可以锁紧固定，避免作业过程中模座移位影响加工精度。从三维建模的角度来看，这款设备的模型完整还原了所有零部件的装配关系，包括螺栓连接位置、铰接轴的配合间隙、手轮的传动结构、模具的安装定位结构，结构设计从业者可以参考这个模型的增力机构设计思路，优化小型手动压力设备的力传递结构，也可以基于这个模型的机架结构，改型设计适配不同加工幅面的手动板材加工设备。在设备选型过程中，使用者需要根据自身常加工的板材幅面确认设备的作业开口宽度，根据常加工的板材厚度确认设备的额定压力参数，同时要确认安装工作台的承重能力，保证设备安装后运行稳定，作业过程中不会出现晃动。这类手动设备的日常维护也非常简单，只需要定期在铰接位置加注润滑脂，检查模具紧固螺栓是否松动，长期不使用时在模具表面涂抹防锈油即可，不需要复杂的保养流程，非常适合小型加工门店、学校实训车间、设备维修班组这类没有专业设备维护人员的场景使用。
