R3圆弧折弯上模工装结构设计

这款R3圆弧折弯成型工装，是适配常规折弯压力机的专用上模部件，主要服务于钣金加工场景下的小半径圆弧折弯工序，在机箱机柜加工、五金冲压件生产、电气柜壳体制造等场景中应用广泛，能够替代传统分段折弯打磨的工艺，直接在压力机单次行程中完成R3规格的内圆弧成型，有效减少后续打磨修整的工序耗时，提升小圆弧折弯件的成型一致性。

从实际使用场景来看，多数中小型钣金加工厂在加工带小半径圆弧折边的工件时，常采用直角折弯后靠人工打磨出圆弧的方式，不仅成型弧度一致性差，打磨过程还容易造成板材表面划伤、镀层破坏，对于不锈钢、覆铝锌板等表面要求较高的板材，后续还需要额外做表面修复，加工成本居高不下。这款成型模的设计，就是针对这一工艺痛点，将成型刃口直接加工为匹配R3圆弧的凹凸配合结构，上模下行时，配合下模的对应型腔，能够直接将板材压制成标准的R3圆弧过渡，成型后的圆弧面光滑无折痕，弧度公差可控制在±0.1mm范围内，完全满足常规钣金件的外观与装配精度要求。

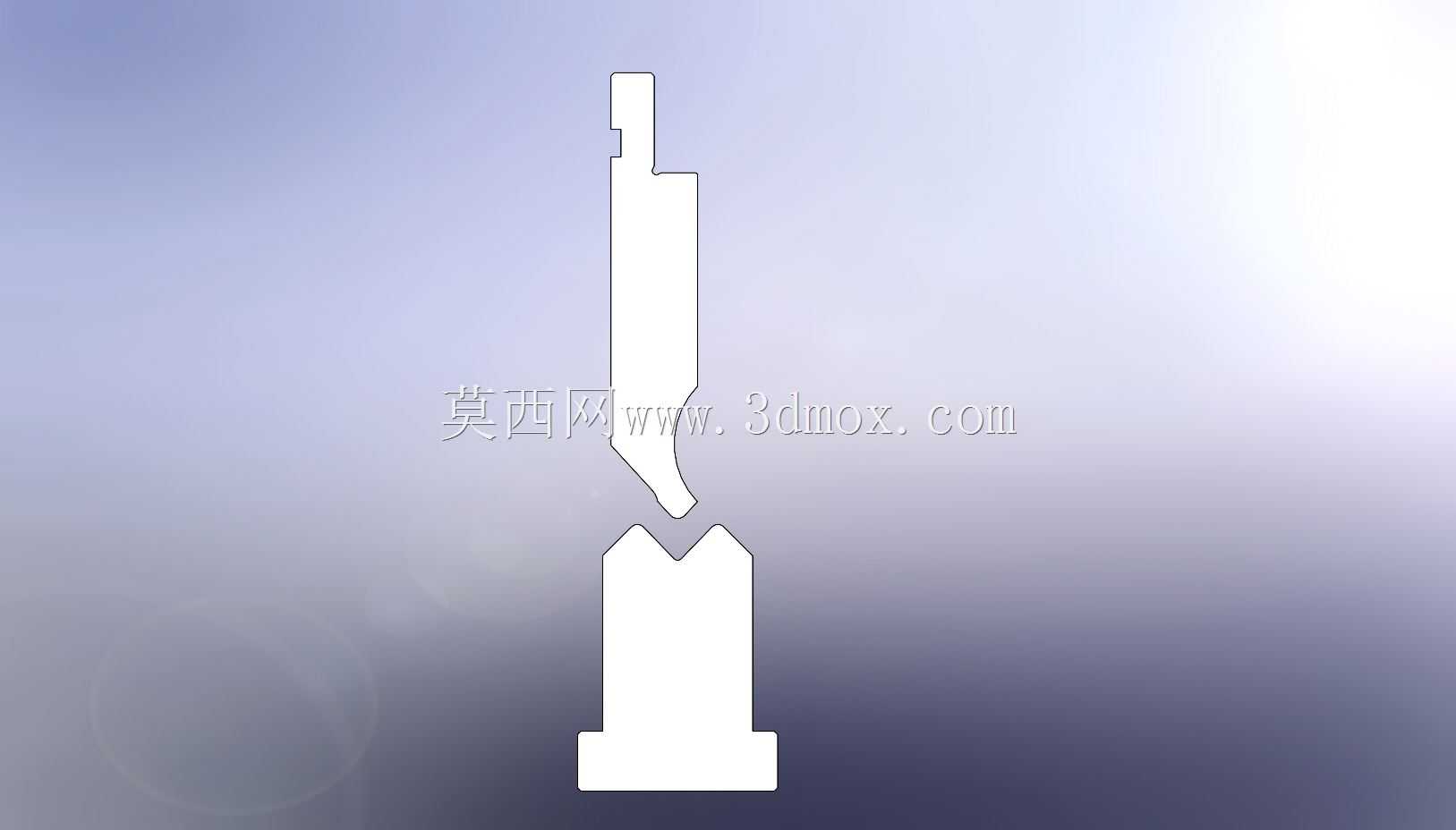

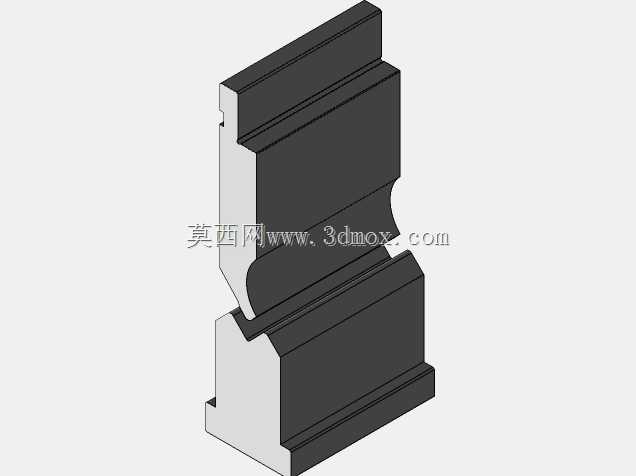

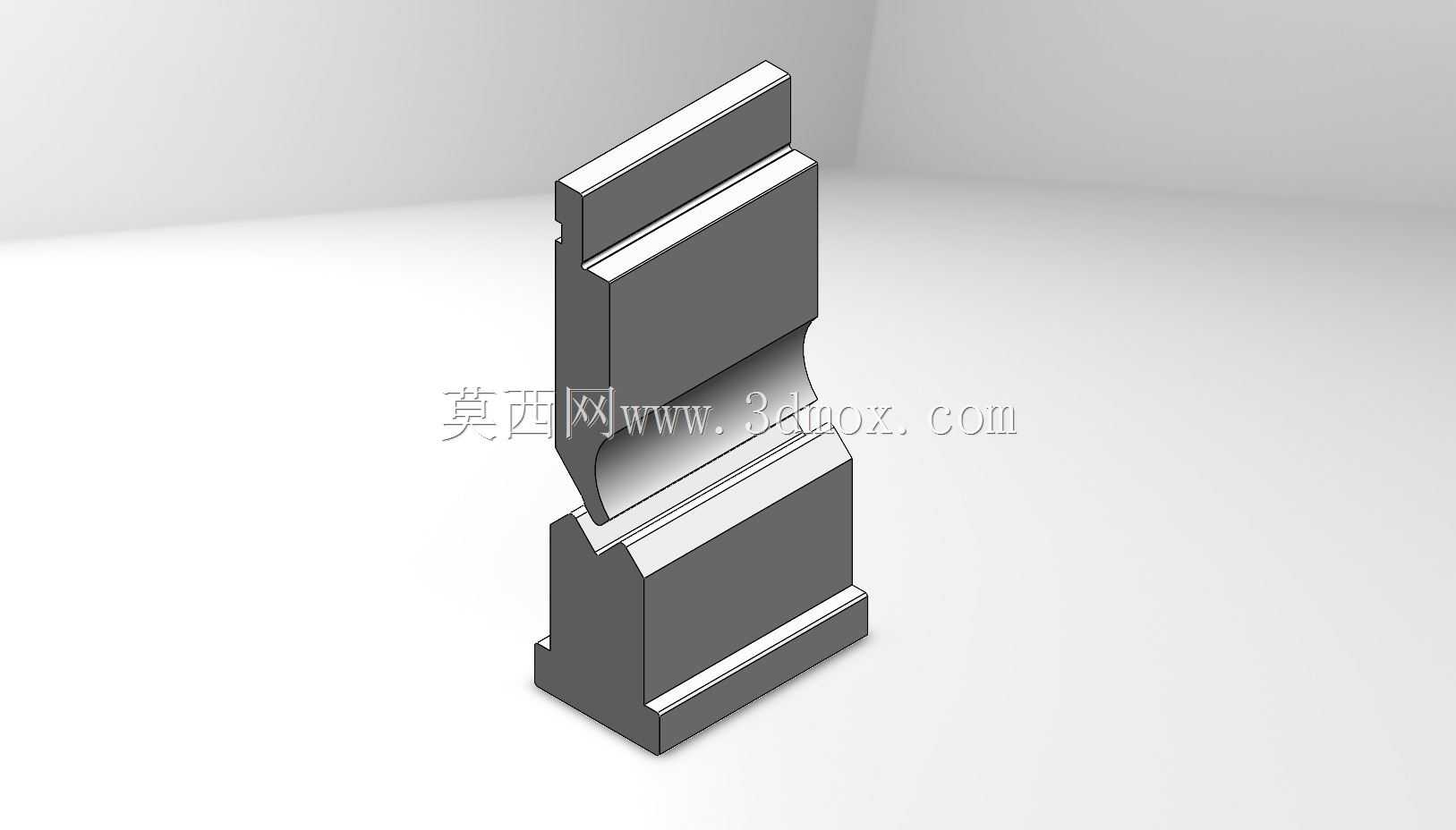

在结构设计思路上，这款上模采用了折弯机模具通用的装夹柄结构，模柄部分的尺寸适配市面上主流的扭力折弯机、电液伺服折弯机的上模装夹槽，不需要额外改装夹具就能直接安装使用，降低了工厂的工装改造成本。模体部分采用整体式合金钢坯料加工，刃口部位做了局部淬火处理，硬度达到HRC58-62，能够承受常规冷轧板、不锈钢板、铝板等常用钣金材料的冲压载荷，长期使用不易出现刃口塌陷、磨损变形的问题。成型工作面的圆弧轮廓经过精磨处理，表面粗糙度达到Ra0.8，压制过程中不会在工件表面留下压痕，对于覆膜板材的加工也能保证表面完好。

从安装边界尺寸来看，这款模具的总高度适配常规100吨及以下吨位折弯机的闭合高度要求，装夹柄的宽度、厚度符合通用折弯机上模的装夹标准，不需要调整压力机的原有装夹参数就能快速换装。模具的成型段长度可根据实际加工需求适配不同宽度的工件，单段模具的拼接精度控制在0.02mm以内，多段拼接后加工长尺寸工件时，不会在拼接位置出现接痕，满足大尺寸柜体侧板、长条形钣金件的圆弧折弯需求。

在功能特性上，这款模具除了完成标准R3内圆弧的折弯成型外，还可以适配不同厚度的板材加工，针对0.8-2.0mm厚度的常用钣金板材，只需要调整压力机的下行行程深度，就能保证不同板厚下的圆弧成型尺寸符合要求，不需要更换模具。模具的刃口过渡位置做了圆角倒钝处理，避免冲压过程中应力集中造成的模体开裂，同时也能减少板材在成型过程中被刮伤的概率。模体的侧面加工有对刀基准面，安装时可以快速对齐下模型腔，减少调模试冲的材料浪费，对于小批量多品种的钣金加工场景，能够大幅缩短换模调机的时间。

实际生产验证中，这款模具在加工1.5mm厚冷轧钢板的R3圆弧折边时，单次冲压即可成型，成型后的圆弧经过轮廓度检测，全段弧度偏差不超过0.08mm，连续冲压10000件后，刃口磨损量不超过0.02mm，仍然能够保证成型精度。相比传统的折弯后打磨工艺，单件加工时间从原来的2分钟缩短到10秒以内，加工效率提升超过10倍，同时避免了打磨产生的粉尘、噪音问题，改善了车间的作业环境。对于需要批量加工带R3圆弧折边的钣金件生产场景，这款工装能够有效稳定产品质量，降低人工成本，是钣金加工车间压力机配套的实用成型工装。
