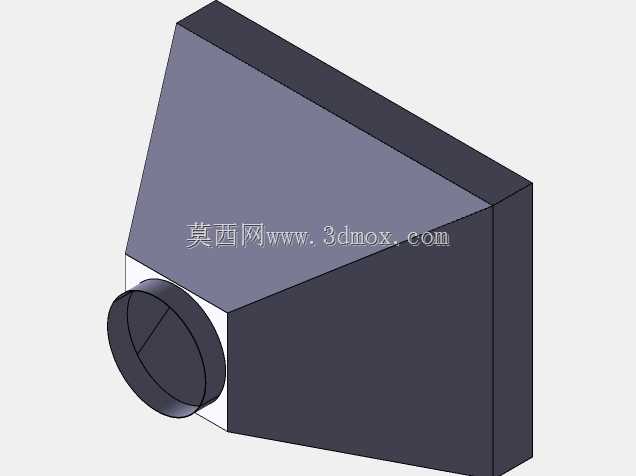

天圆地方变径料斗结构设计

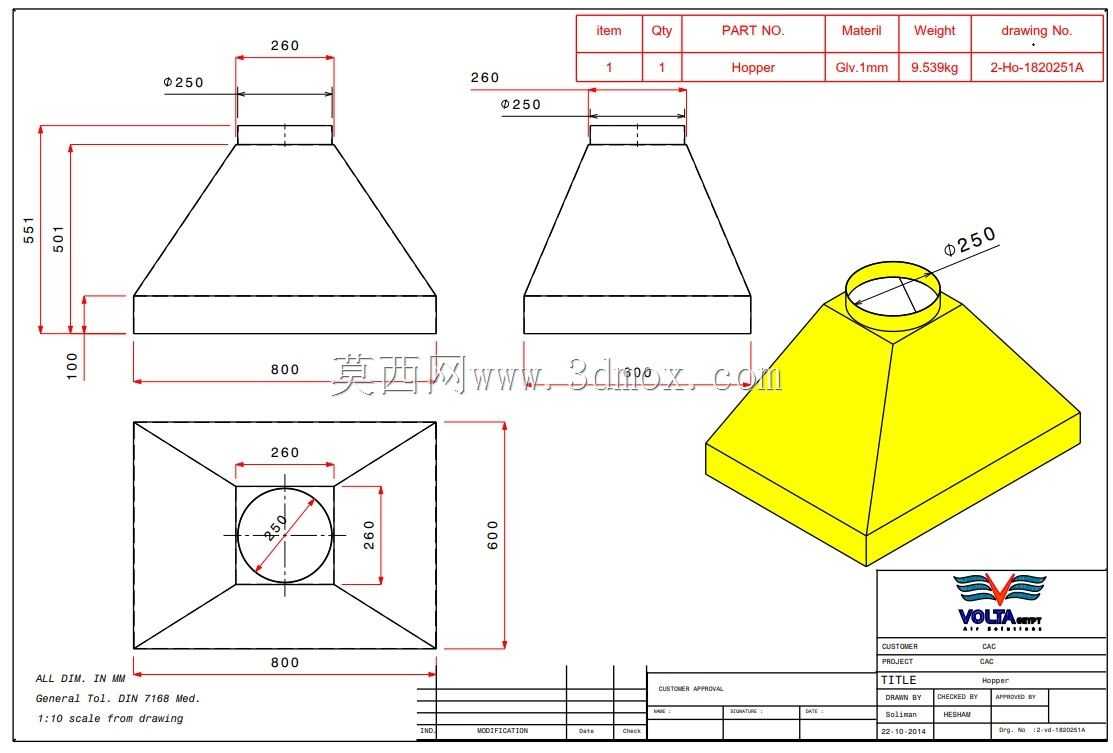

该构件属于典型的天圆地方变径结构，在散料输送、通风除尘、粉体加工等场景中应用广泛，主要作用是实现圆形管道与方形腔体/设备接口的平滑过渡，避免物料输送过程中出现卡滞、积料问题，同时降低风送系统的局部阻力损失。从结构设计来看，上部圆形接口直径250mm，设置有260mm见方的法兰连接边，可直接与同规格圆形风管、出料管道对接，法兰边预留的安装余量可适配常规螺栓紧固的安装需求，无需额外制作转接件。下部方形接口尺寸为800mm×800mm，整体垂直高度为501mm，方形段直边高度50mm，可直接嵌入方形料仓顶部开口或方形设备进料口，安装时可采用焊接、抱箍或螺栓压接的方式固定，安装边界清晰，现场适配时无需做大幅尺寸调整。设计过程中充分考虑了钣金展开的工艺可行性，四个三角斜壁与四个圆弧过渡面的拼接缝设置在应力最小的棱线位置，采用1mm厚度板材加工时，折弯工序可一次成型斜壁主体，圆弧过渡段可通过分段压弧完成拼接，整体焊接变形量可控，成型后内壁光滑无凸起，散料依靠自重即可顺利滑落，不会出现物料挂壁残留的问题。在通风系统中使用时，该结构可将方形出风口的气流均匀导入圆形风管，避免截面突变产生的涡流噪音，同时降低系统压损，减少风机能耗；在散料输送场景中，倾斜角度设置符合绝大多数粉体、颗粒物料的安息角要求，物料从上部小口进入后可均匀扩散至下部方形截面，不会出现偏料、堵料的情况。建模过程中严格按照实际加工公差预留了法兰边的安装余量，圆形接口与方形接口的同轴度、平面度公差均满足常规工业设备的安装要求，结构无多余冗余设计，整体重量控制合理，安装时无需额外做承重加强，可直接通过上下接口的连接结构固定。针对不同使用场景，该结构可适配碳钢、不锈钢、镀锌板等多种板材加工，无需修改主体尺寸，仅需调整板材厚度即可满足不同承压、耐磨需求，比如在粮食加工场景可采用食品级不锈钢板材，在除尘通风场景可采用镀锌板材降低成本，在矿石输送场景可适当加厚板材提升耐磨性能。结构的四个棱线位置做了圆弧过渡处理，避免应力集中，长期受物料冲击或风压作用时不会出现焊缝开裂的问题，上部圆形接口的直段长度设置合理，对接管道时插入深度足够，可保证连接密封性，无需额外添加密封垫即可满足常规工况的密封要求，若用于高压风送场景，仅需在法兰连接处添加密封胶条即可达到密封要求。
